来看看这个简单的实体怎么做

shimingqw · 发表于 2009-7-10 08:43:27

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

源文件

w_hs1 · 发表于 2009-7-10 08:45:16

不知楼主的目的？

shimingqw · 发表于 2009-7-10 08:45:51

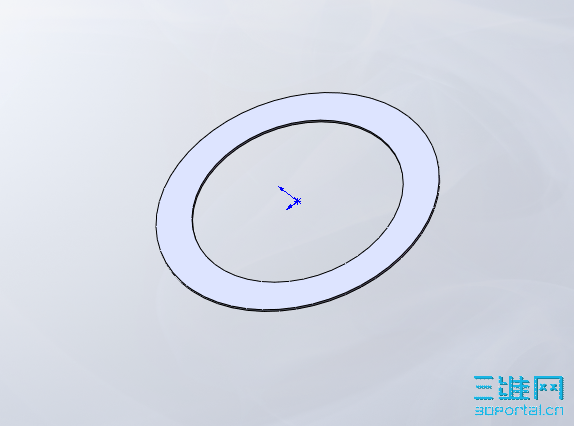

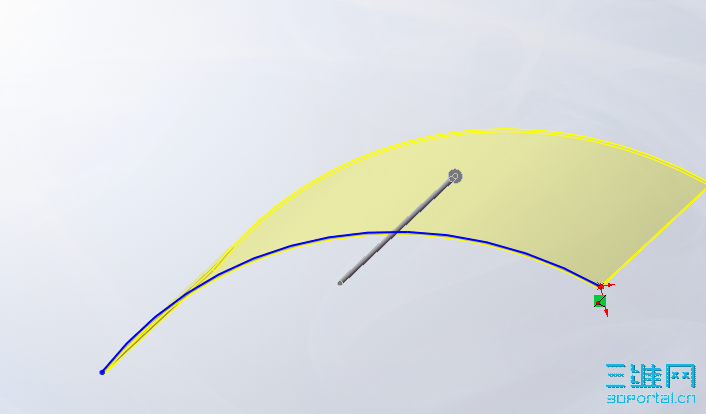

要求最终效果为

另外，跟大家讨论一下这个件用钣金命令能做出来吗？

w_hs1 · 发表于 2009-7-10 09:00:59

原来1楼问题没有提完。

用板金当然没有问题。
基体法兰——切除

shimingqw · 发表于 2009-7-10 09:09:09

不知道是不老先生发帖迅速了点

，还是我乌龟了一把

yhz-2 · 发表于 2009-7-10 09:26:01

用钣金，因为这个是圆形，可能会在切除后折叠会有点问题。

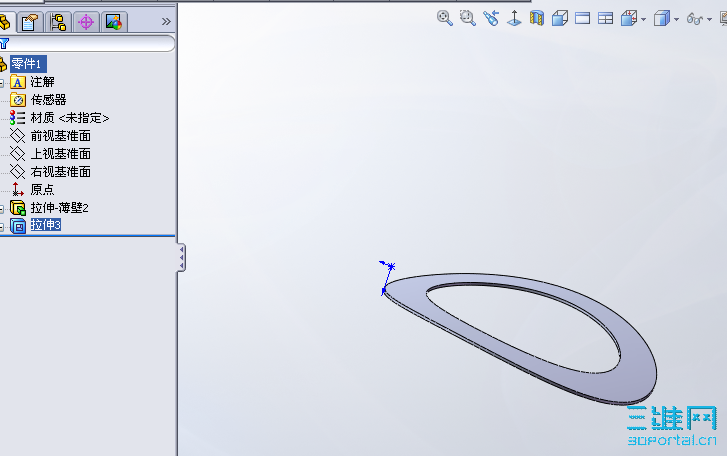

shimingqw · 发表于 2009-7-10 09:43:20



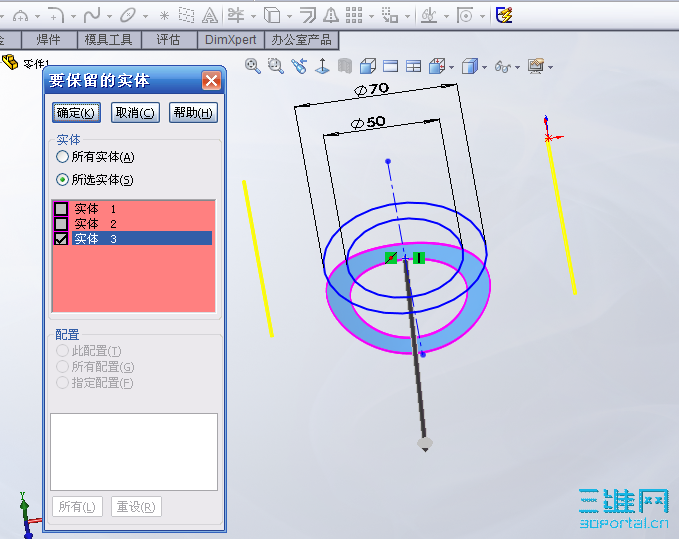

shimingqw · 发表于 2009-7-10 09:44:49

我现在的疑惑是这个实体如果要用曲面来做，应该怎么做？
也就是我在一楼的原图怎样变形为后来的样子呢

[ 本帖最后由 shimingqw 于 2009-7-10 10:02 编辑 ]

yhz-2 · 发表于 2009-7-10 09:51:09

其实弯曲来做是最简单的

w_hs1 · 发表于 2009-7-10 09:52:03

直接板金呀

danilso · 发表于 2009-7-10 09:53:45

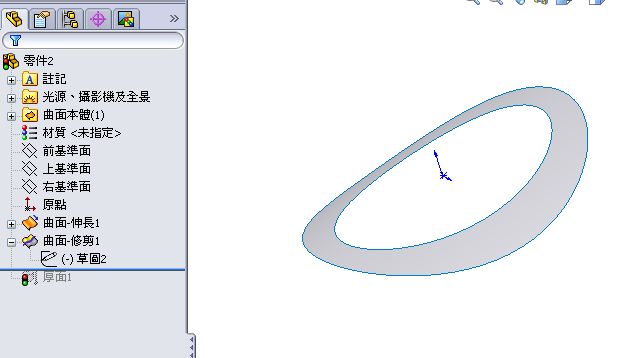

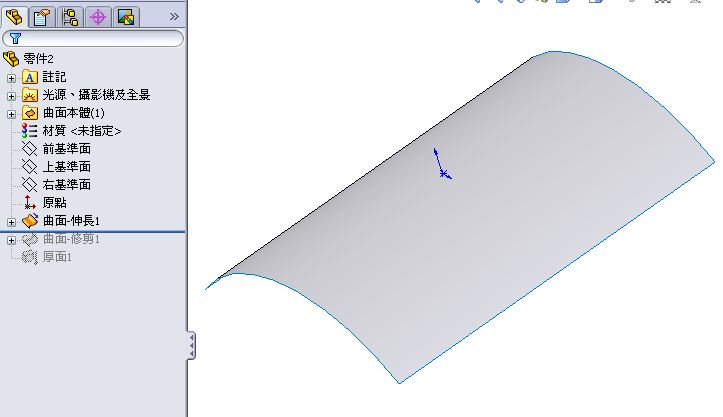

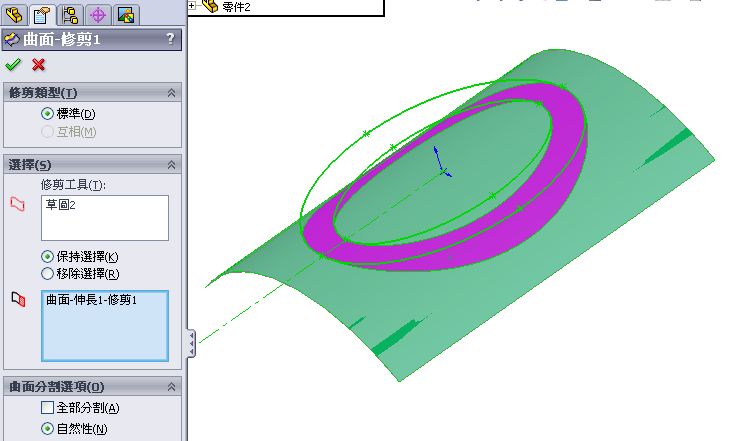

用曲面做也很簡單只是步驟會多一點

shimingqw · 发表于 2009-7-10 09:59:29

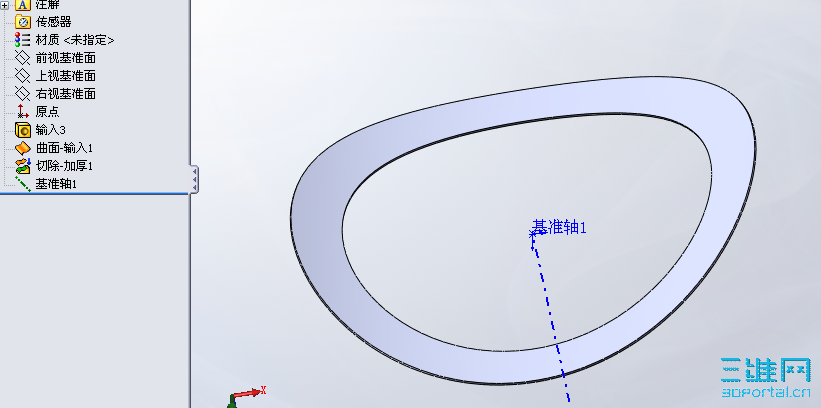

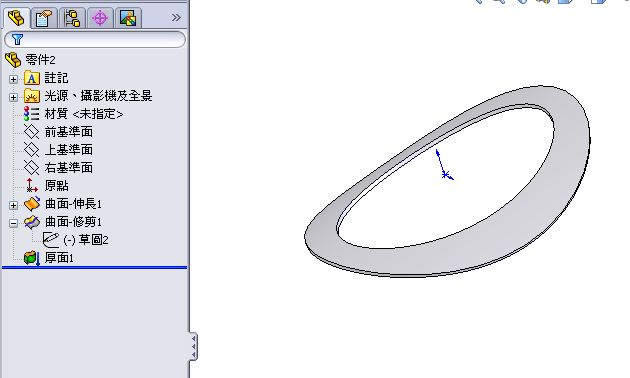

呵呵大家来看看feature works是怎么做的吧截图1247191152.png

shimingqw · 发表于 2009-7-10 10:01:56

11楼的曲面专家给介绍一下他的设计思路是什么呀
另外，我想大家还是没有明白我的意思，如何让我在一楼的原图（平板）变形为最终效果？

还有YHZ-2先生的弯曲是怎么得出来的，能否把设计树贴出来

[ 本帖最后由 shimingqw 于 2009-7-10 10:06 编辑 ]

w_hs1 · 发表于 2009-7-10 10:06:43

板金展开成一楼形状不是一样么？

shimingqw · 发表于 2009-7-10 10:25:58

不老先生，展开时出现错误是什么问题呢

volimte521lwh · 发表于 2009-7-10 10:26:12

能否告知详细步骤?

yhz-2 · 发表于 2009-7-10 10:35:52

楼主基础知识比较薄弱啊

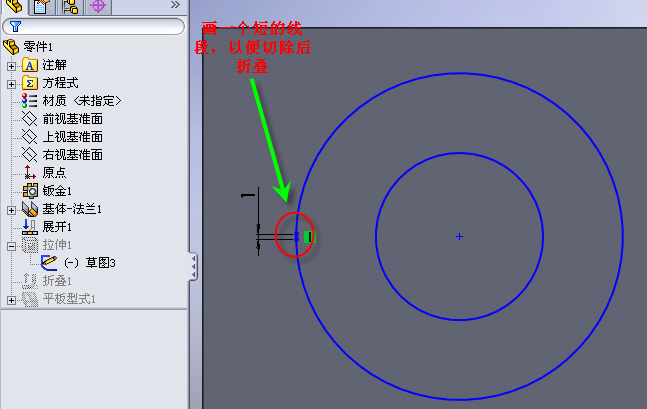

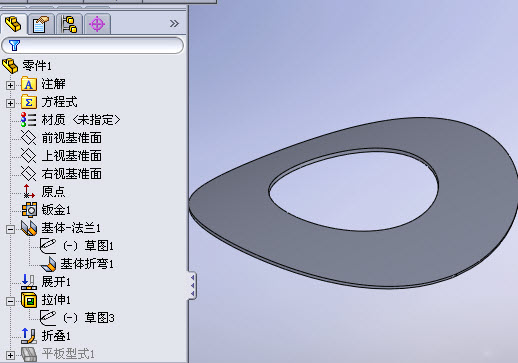

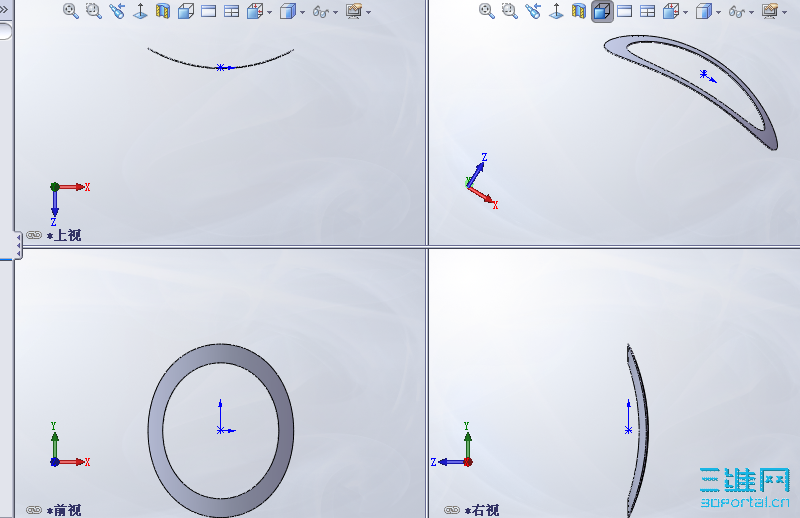

我的钣金做法就是先画弧形钣金，然后展开，再画个带一条直线段的圆做切除，然后再折叠就可以了啊，我那显示不是很清楚吗。

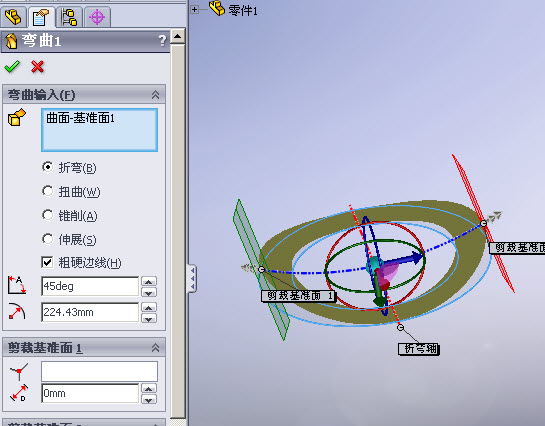

弯曲的话，命令在“插入——特征”里面

shimingqw · 发表于 2009-7-10 11:01:36

习惯了commandmanger上的那些命令，其他的。。。。。惭愧啊

确实弯曲是最快的

[ 本帖最后由 shimingqw 于 2009-7-10 11:10 编辑 ]

w_hs1 · 发表于 2009-7-10 11:05:28

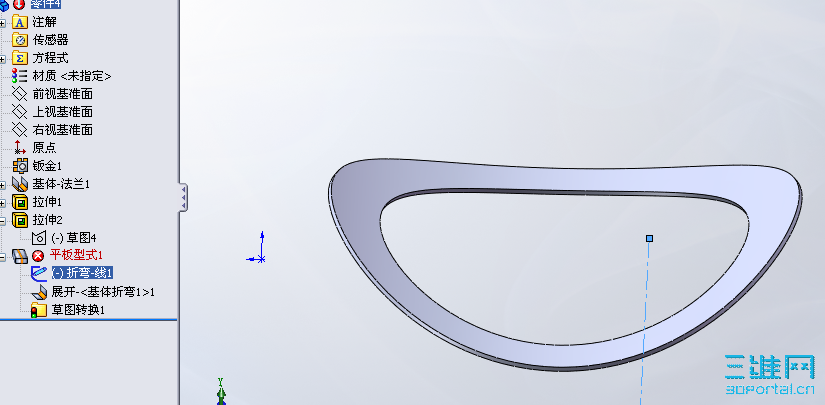

原帖由 shimingqw 于 2009-7-10 10:25 发表 http://www.3dportal.cn/discuz/images/common/back.gif( o- R, j7 {6 o* j0 R0 D, U
1365616- p& G5 D# m% [3 X8 O: x
不老先生，展开时出现错误是什么问题呢

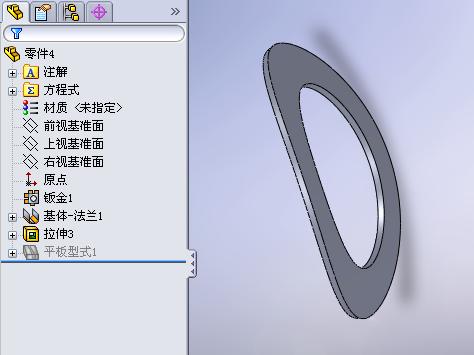

与6楼一样，切除草图外圆处有一个0.01的直线段。

Mrjianhuili · 发表于 2009-7-10 11:21:05

咱也学一下。每天进步一点

shimingqw · 发表于 2009-7-10 11:26:32

收获颇多，感谢各位专家的热心解答！

danilso · 发表于 2009-7-10 11:45:07

原帖由 shimingqw 于 2009-7-10 10:01 发表 http://www.3dportal.cn/discuz/images/common/back.gif; F1 \7 c  }4 i" c
11楼的曲面专家给介绍一下他的设计思路是什么呀0 y( d0 B  X$ N: s6 V1 f! [( V
另外，我想大家还是没有明白我的意思，如何让我在一楼的原图（平板）变形为最终效果？/ S9 B+ A9 e& `  L, |
还有YHZ-2先生的弯曲是怎么得出来的，能否把设计树贴出来

如何让我在一楼的原图（平板）变形为最终效果

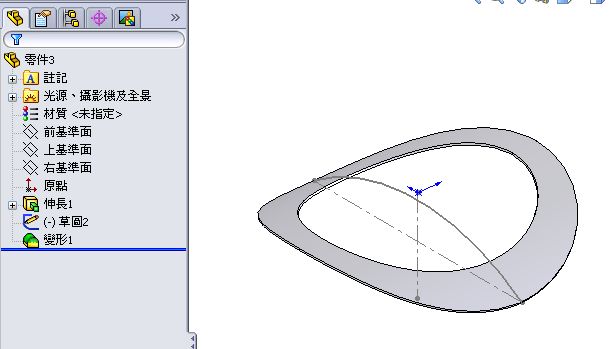

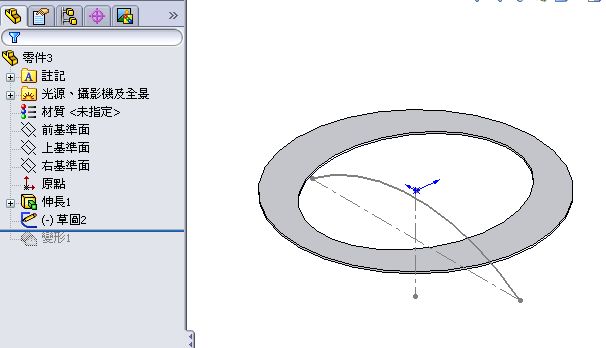

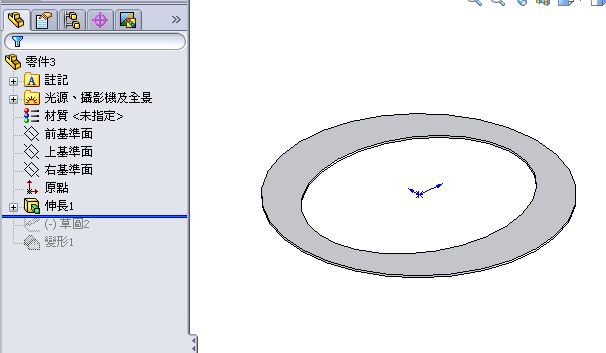

那就用變形就解決了

shell3504 · 发表于 2009-7-10 15:42:42

弯曲比较快一些，呵呵

lippaliang · 发表于 2009-7-10 16:33:51

看来这里面都是高手。。学习了

tzliang · 发表于 2009-7-11 10:12:09

弯曲好啊
