大家好！我在做工艺流程图时，COPY了一些别的图纸上的管件及工艺管线，事先没做图层设置。引用别的图纸的物料管线太粗（复线），颜色也不对，我想总体改一下。我重新定义了图层，选用CAD的快速选择选项，想修改管线。但是，怎么也改不了，请问是怎么回事？望高手指点，谢谢！

另：在炸开之后，全都变成细线了。我再重新快速选择，颜色，红色，图层宽度0.8。但是主物料线就不是复线了。请问用图层定义线宽，和用复线定义线宽有什么区别，各有什么有缺点呢？为什么老师傅要用复线呢？呵呵，我一直弄不明白，谢谢啊！

[ 本帖最后由 janet116 于 2009-7-17 09:12 编辑 ]

徐和贤 · 发表于 2009-7-16 07:53:20

看看图层有没有被锁上合冻结

woaishuijia · 发表于 2009-7-16 08:24:32

把文件传上来

lqj65 · 发表于 2009-7-16 08:46:15

最大的可能性就是如同1楼所言，图层被锁，无法进行修改。

janet116 · 发表于 2009-7-16 08:55:36

图层没有锁。

janet116 · 发表于 2009-7-16 08:57:17

这是图，发上来了！

rongjian · 发表于 2009-7-16 10:21:07

原帖由 janet116 于 2009-7-15 10:56 发表 http://www.3dportal.cn/discuz/images/common/back.gif
3 U6 b; O, D3 s7 |$ ], i引用别的图纸的物料管线太粗（复线），颜色也不对，我想总体改一下。我重新定义了图层，选用CAD的快速选择选项，想修改管线。但是，怎么也改不了，请问是怎么回事？

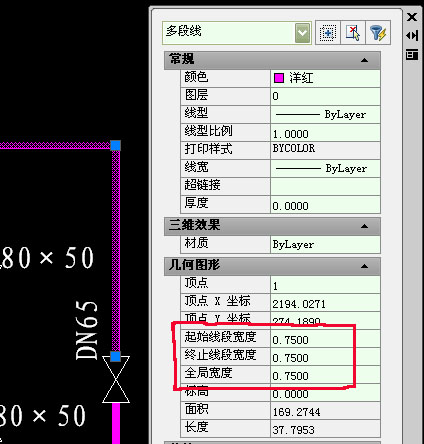

那些管线都是画的多线段而且定义了线宽，不管楼主改到什么图层都是这样宽的

解决方法：用快速选择（通过颜色）选中管线后执行分解命令将多线段分解为直线后再进行下一步骤。

janet116 · 发表于 2009-7-16 11:00:14

原帖由 rongjian 于 2009-7-16 10:21 发表 http://www.3dportal.cn/discuz/images/common/back.gif) w, a# P% E: i, U# i' T
8 d$ ]% C2 q6 Q8 F. L) p, s
那些管线都是画的多线段而且定义了线宽，不管楼主改到什么图层都是这样宽的 , g' ]" C; h8 ^$ f4 w! l9 H4 g. K
解决方法：用快速选择（通过颜色）选中管线后执行分解命令将多线段分解为直线后再进行下一步骤。. i" H- J1 [( ?9 k( J3 O" _
1372265

在炸开之后，全都变成细线了。我再重新快速选择，颜色，红色，图层宽度0.8。但是主物料线就不是复线了。请问用图层定义线宽，和用复线定义线宽有什么区别，各有什么有缺点呢？为什么老师傅要用复线呢？呵呵，我一直弄不明白，谢谢啊！

woaishuijia · 发表于 2009-7-16 16:50:18

版本的原因.老师傅使用的版本太低(应该是R14),或者不会使用新版本(2000以上)的功能

janet116 · 发表于 2009-7-16 20:27:47

原帖由 woaishuijia 于 2009-7-16 16:50 发表 http://www.3dportal.cn/discuz/images/common/back.gif
7 b) W/ w' {9 B* e* W版本的原因.老师傅使用的版本太低(应该是R14),或者不会使用新版本(2000以上)的功能

不是的，我问过了。图层定义线宽和复线定义线宽是有区别的。复线可以随图大小缩放，而图层不可以。

maoyangmy · 发表于 2009-7-17 01:07:53

将所有的线条线宽均设为Bylayer，然后按照需要，修改图层的线宽
