『1021』简单实体+工程图

astrokylin

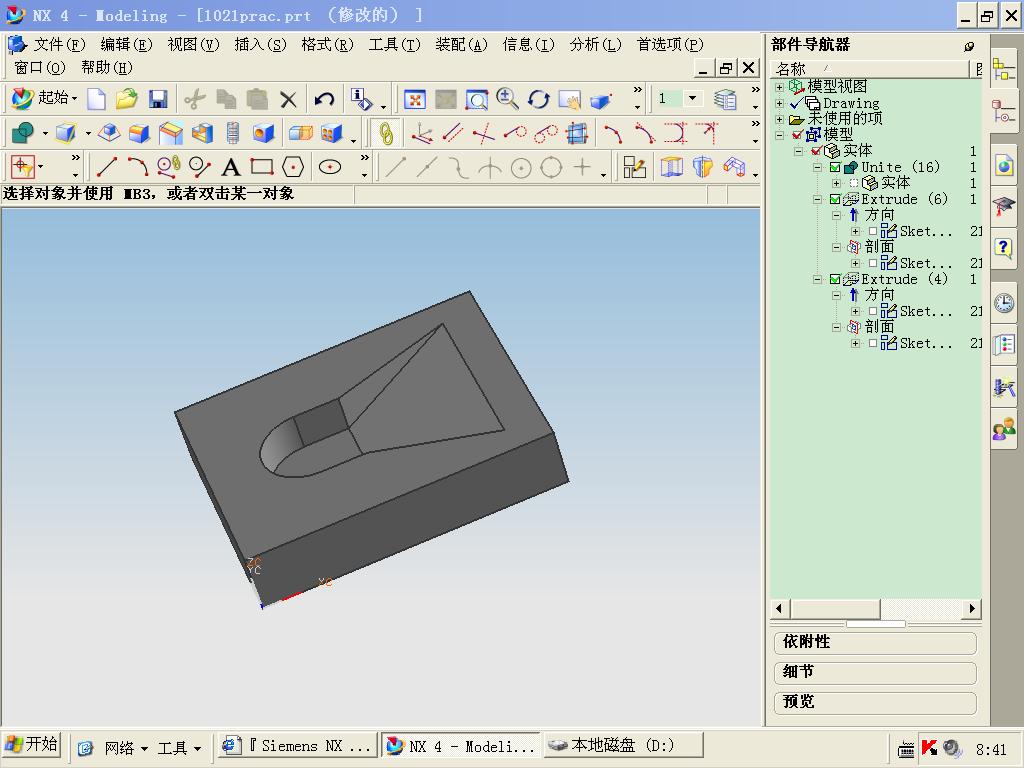

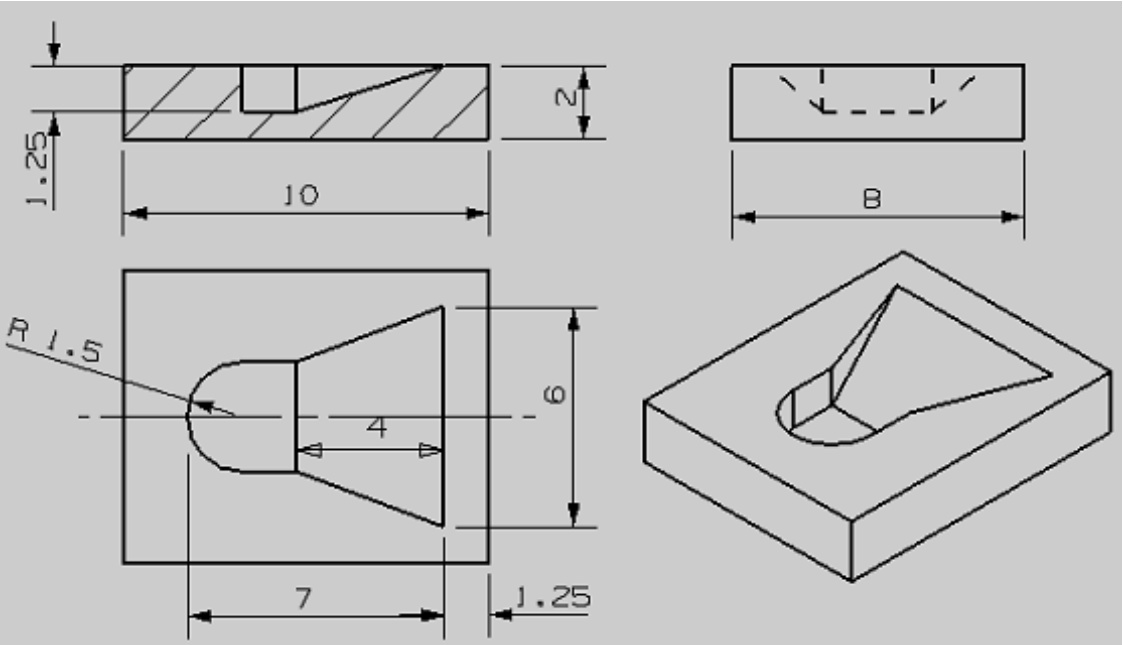

根据附图所示的尺寸作出物体的实体造型【3分】

• 出工程图（表达清楚）【3分】

8 M  ]' \5 M& {& h! M/ {. c

要求：详情请见【NX 练习题 管理规定】
  D+ ~9 ]% p$ r: i- v( o+ q; |    1.上传练习时，需要包涵Part文档和附图，附图内容包涵：①NX版本；②完整特征树；③练习文件抓图。
! v! x' F. Q. R7 J    2.针对符合做题要求跟帖练习情况，给予4～6三维币的奖励，可稍有突破此限制，做错的不予奖励。先参与的会员给予上限的加分奖励。思路不同的做法，请在回复标题中注明，仍按上限给予加分。
& w& D/ j3 z3 b% [5 o8 O1 q5 n  E    3.发布时间超过15天（或超过版主规定的时间）的练习题，结束该练习题练习。此后所做的练习给予0～2三维币的加分（不是非常简单的都加2分）。

【讨论】http://www.3dportal.cn/discuz/viewthread.php?tid=765951

QQ108895955

UG6.0

( Z0 x4 O4 F& S[ 本帖最后由 QQ108895955 于 2009-7-16 12:09 编辑 ]

ahblag2009

1 R, q2 ~; M& J3 }) X" X& |7 @1 U; {

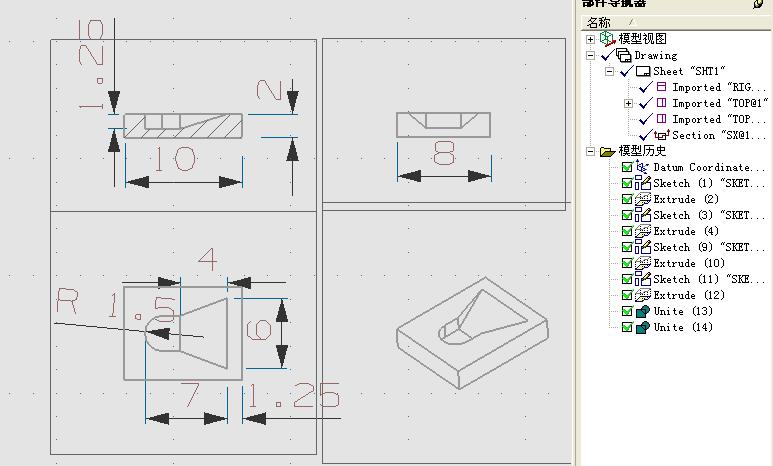

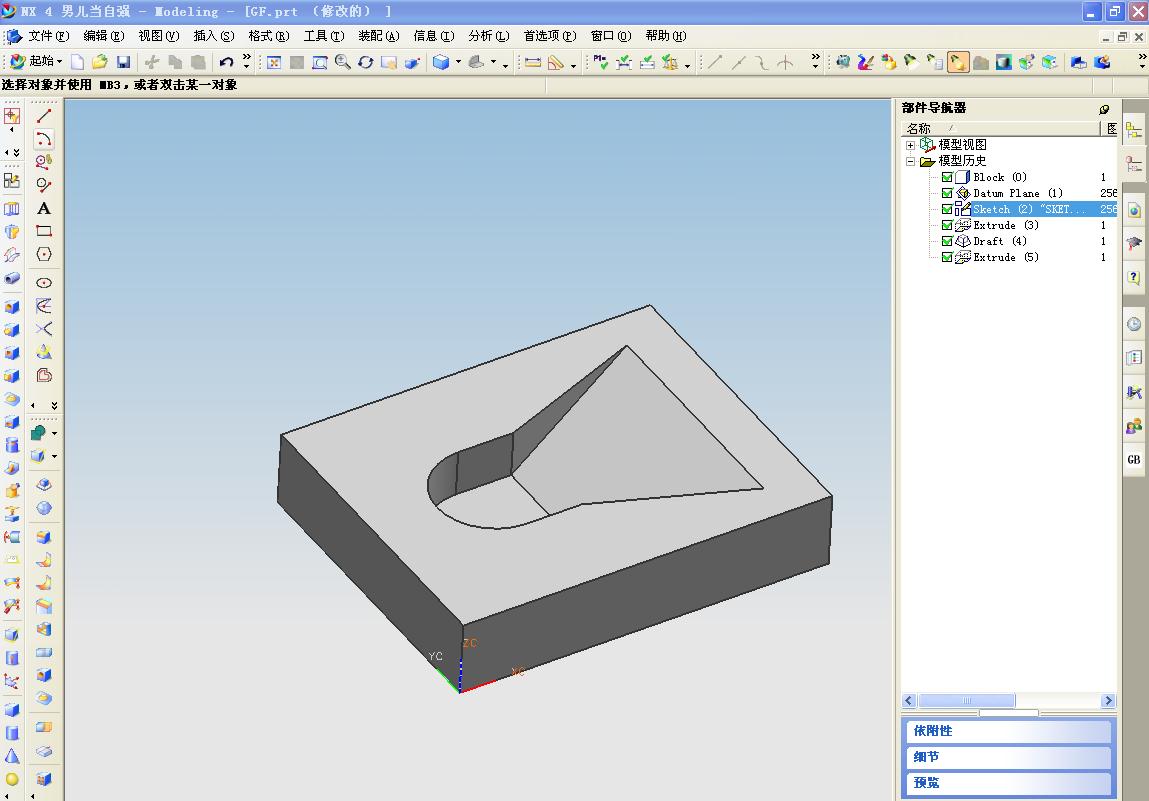

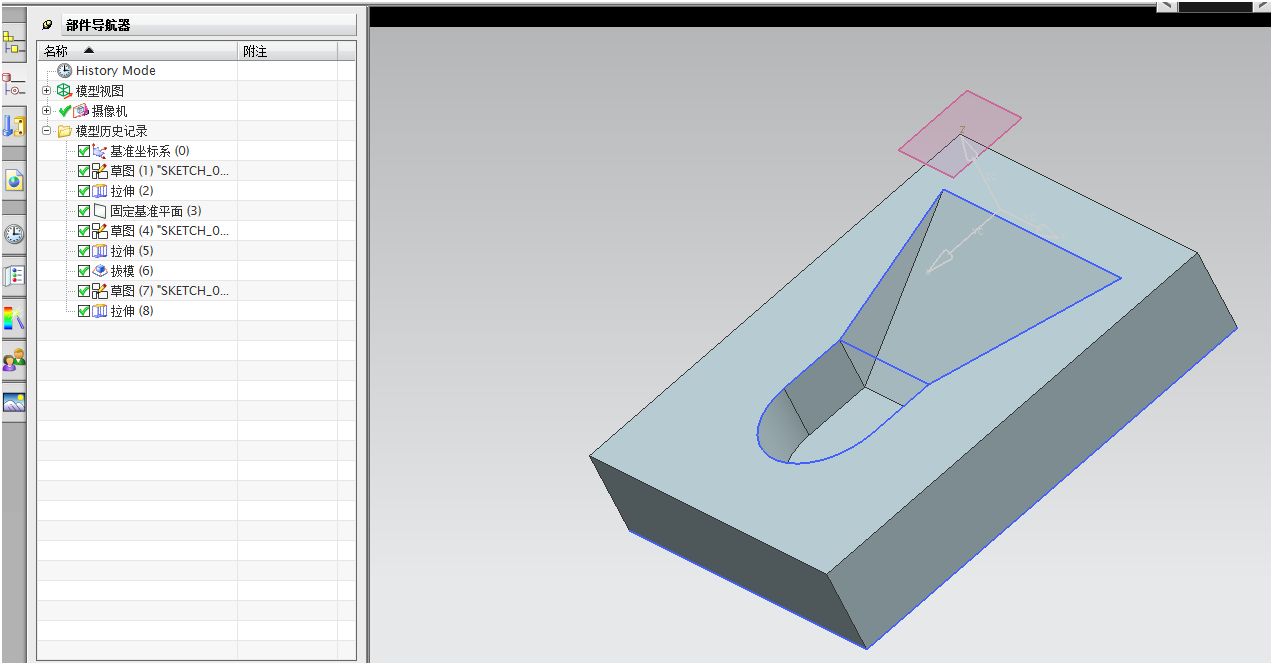

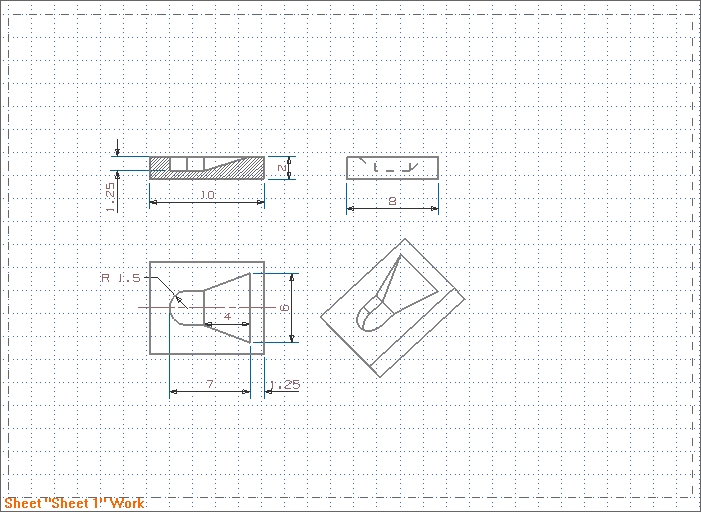

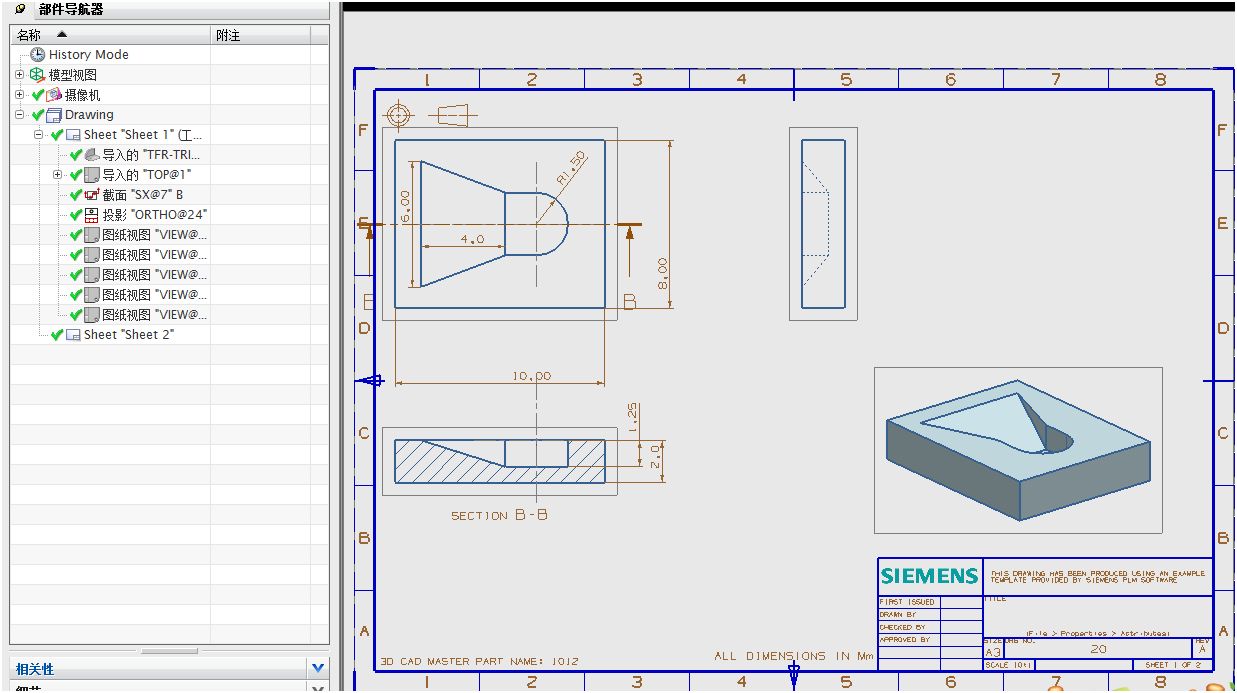

刚学，很多地方用的方法很笨。斜面用的是拉伸，总感觉有更好的方法，还有剖视图等，希望楼主指点。对了，原图中剖视图感觉好像有点问题。

9 E# ?* l4 C; t) x9 p[ 本帖最后由 ahblag2009 于 2009-7-17 08:50 编辑 ]

driver

UG 60.

DCYspring

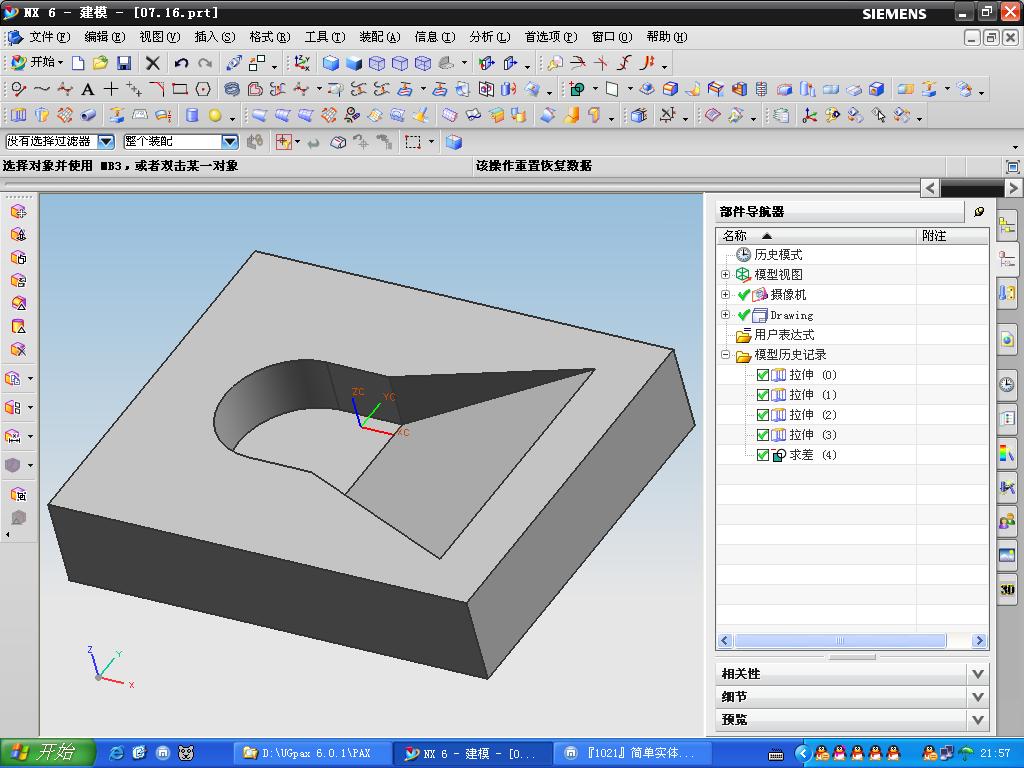

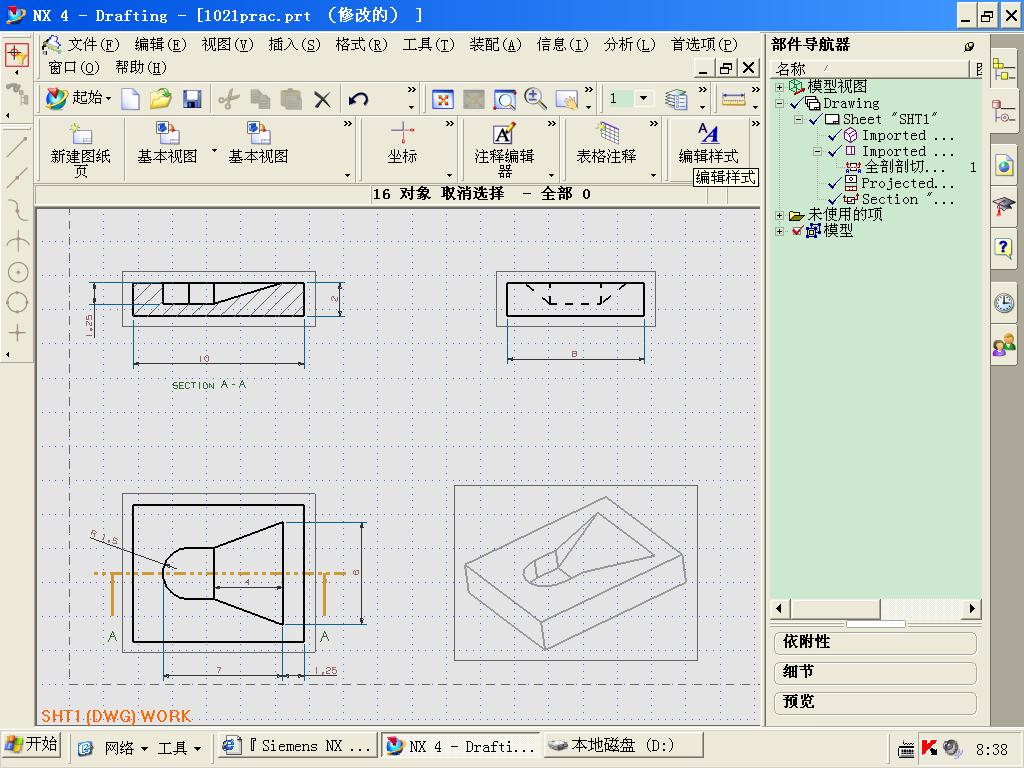

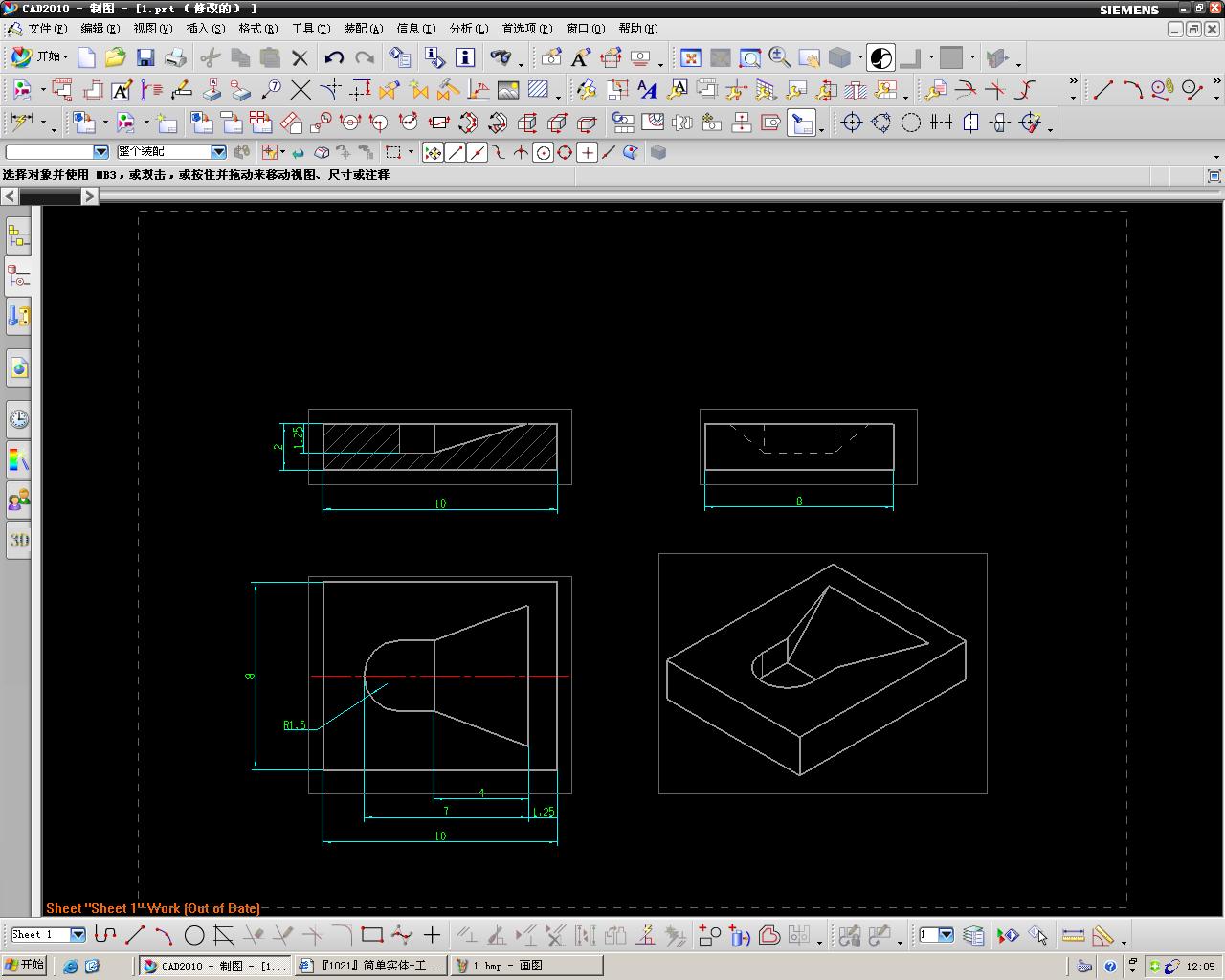

UG6.0   第一次做  请楼主仔细看看我有哪些地方做的不好 以便改进！ 呵呵

shaoshengjie

:time:

1t808

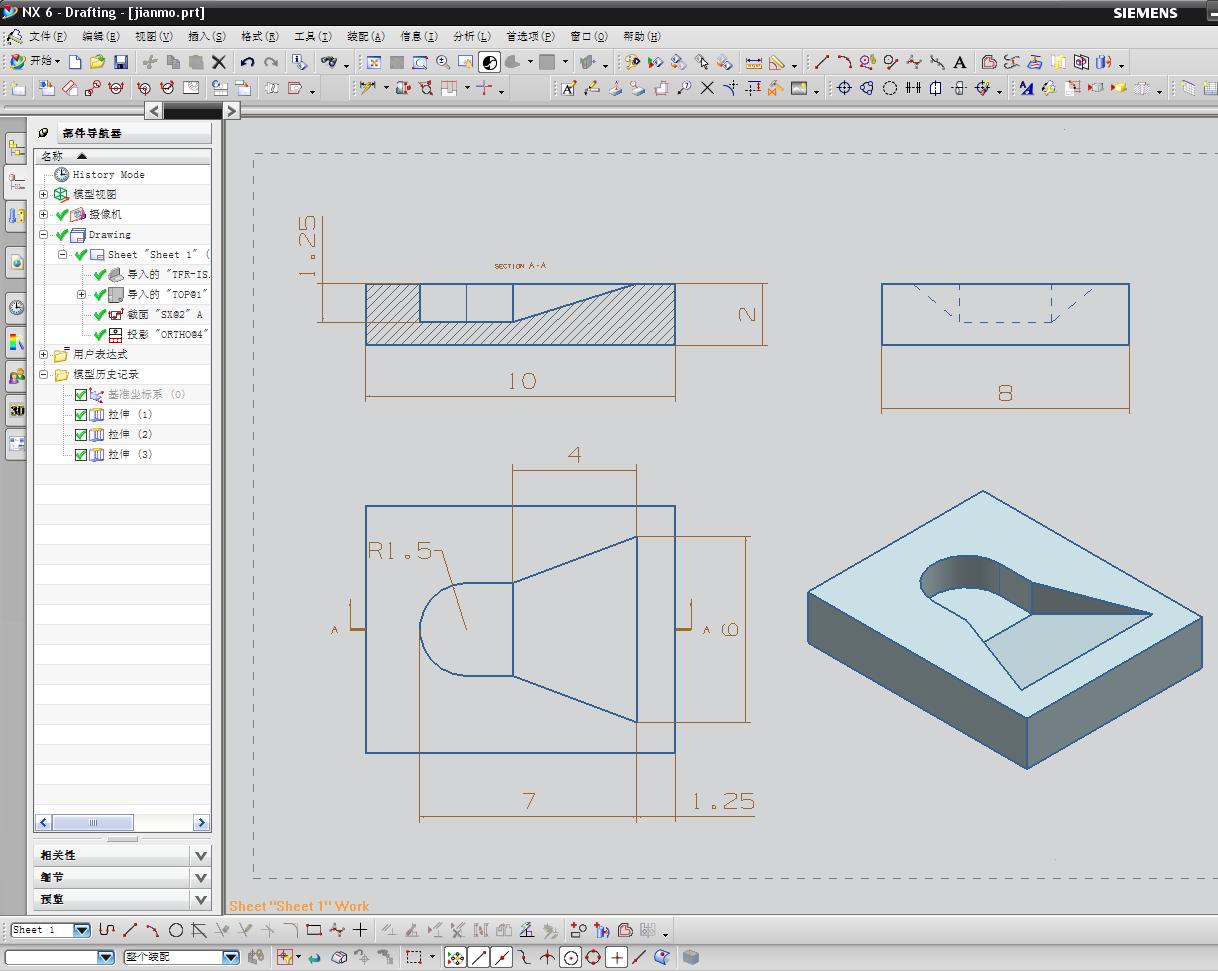

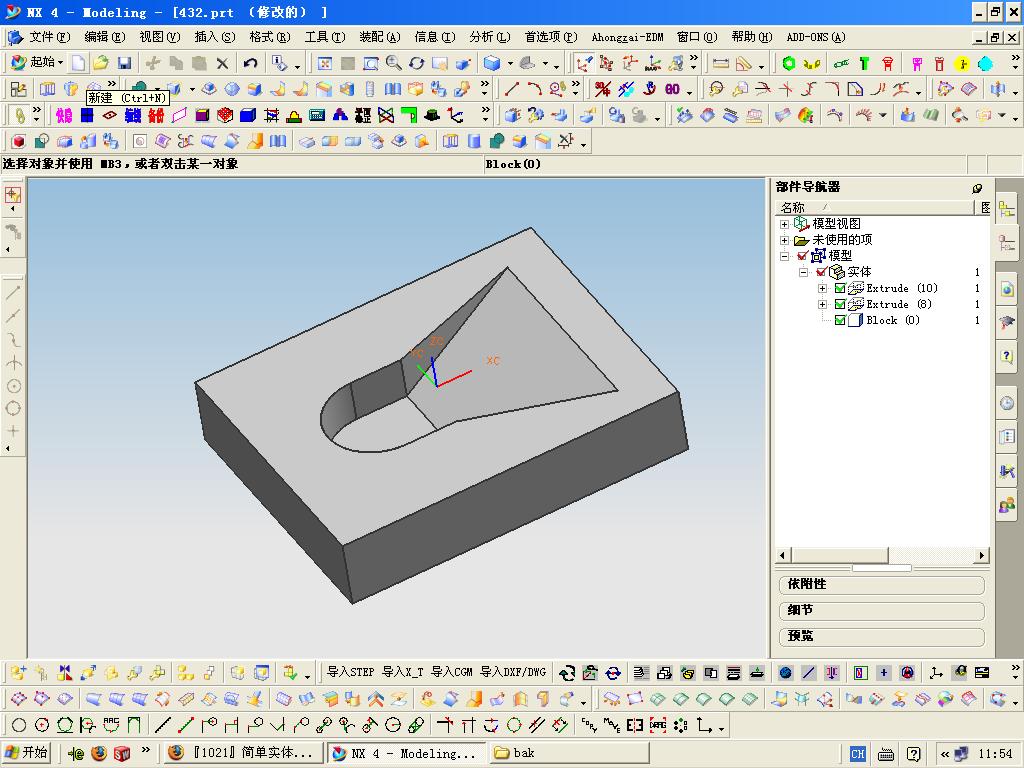

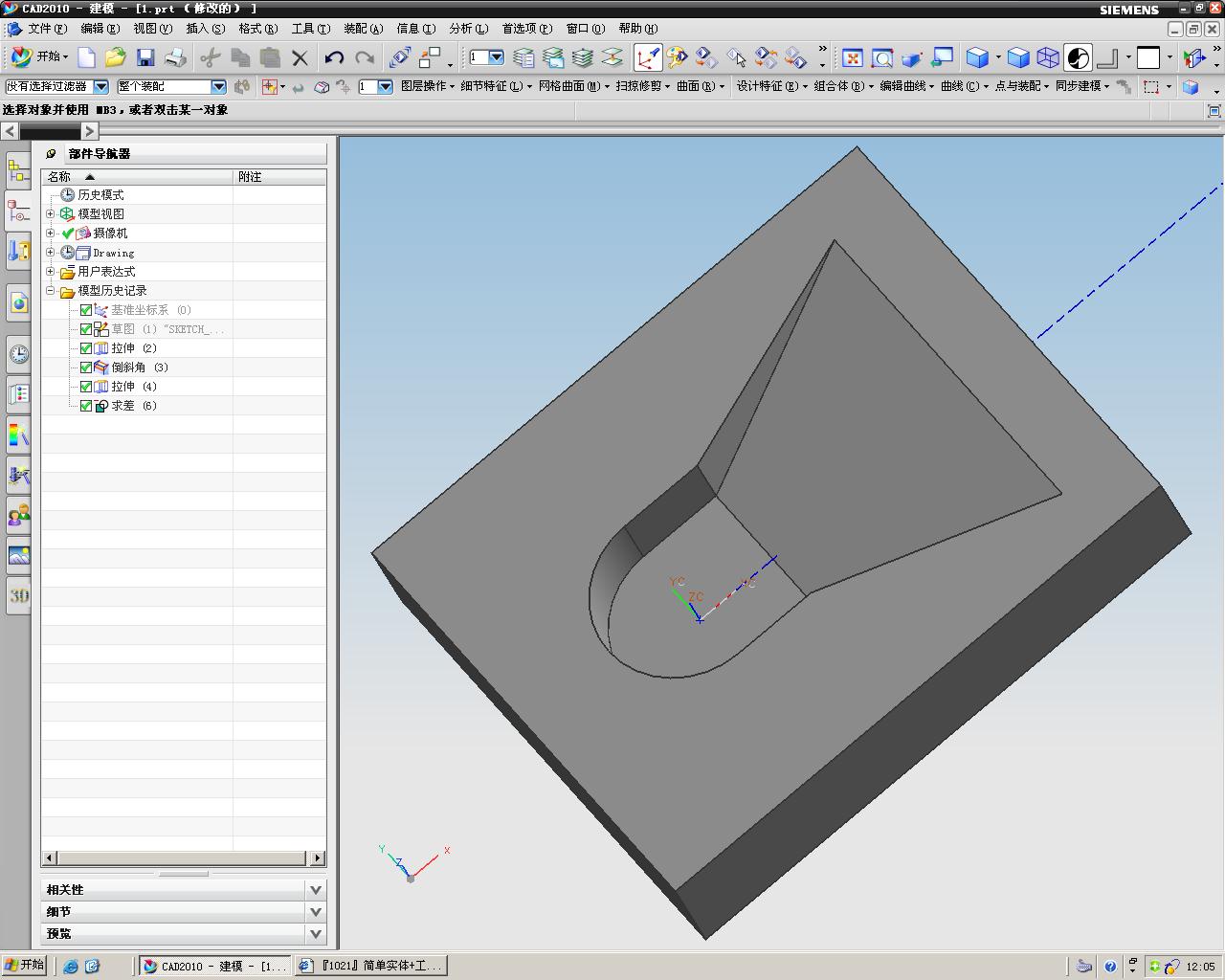

用6.0做了一个！！！
1 {+ d' n8 t5 {4 q
$ ^. C5 ]& A0 N- U$ K( N9 e[ 本帖最后由 1t808 于 2009-7-17 22:01 编辑 ]

callsxz

UG4做的，不会工程图模块

xingcheng777

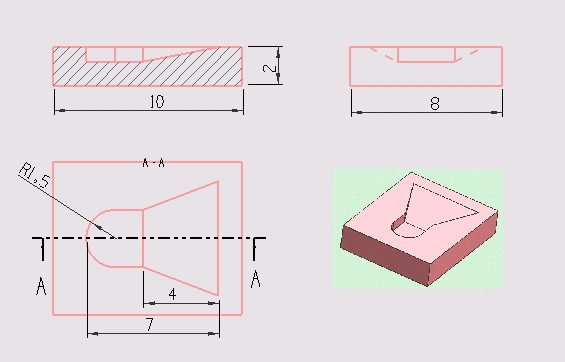

我的，多多PP

hnlgzw

NX4
" D$ K! X1 `# ^

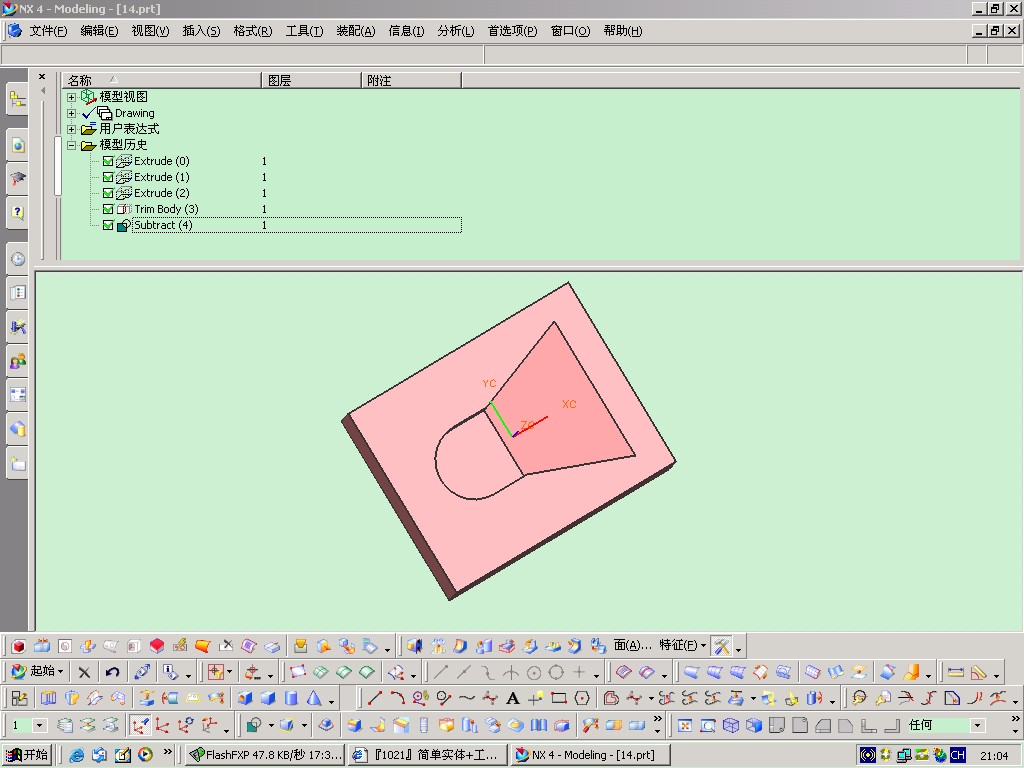

3D图

－－－－
( X# z7 ]1 w. ^2 b

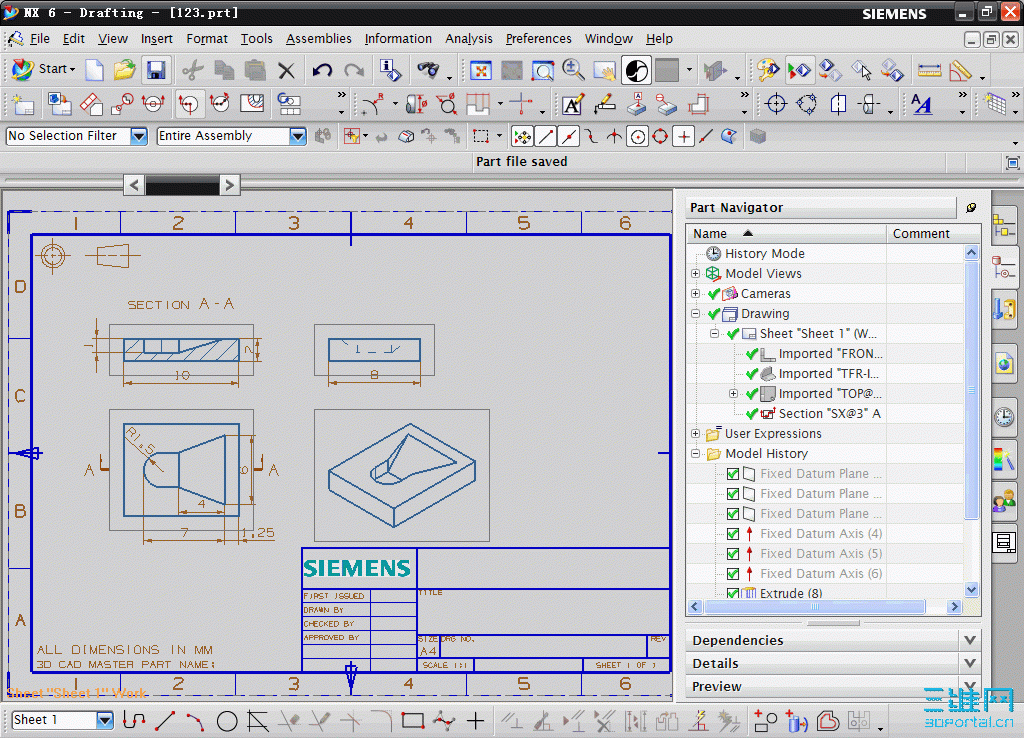

2D图

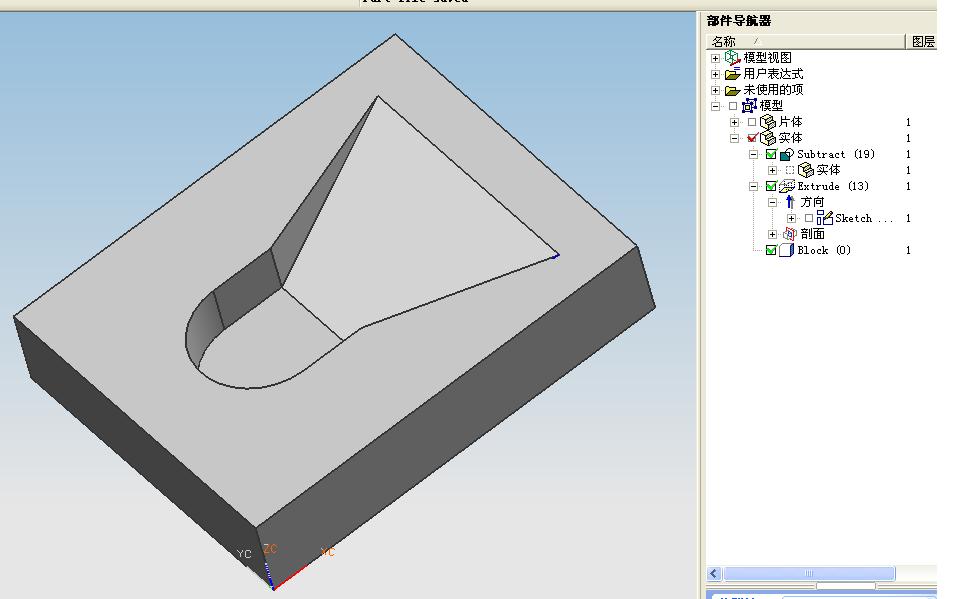

2 p3 W) Q4 r/ l! A/ W 0921.rar (156.25 KB, 下载次数: 4)

2009-7-21 13:51 上传

点击文件名下载附件
文件

603803

Repa

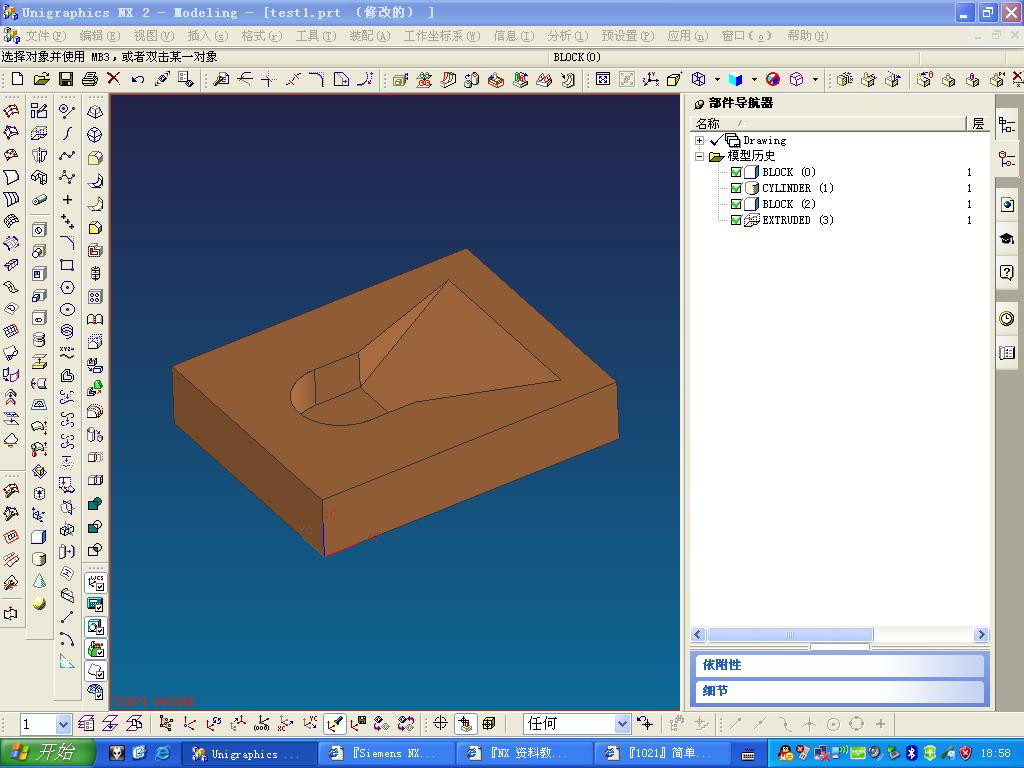

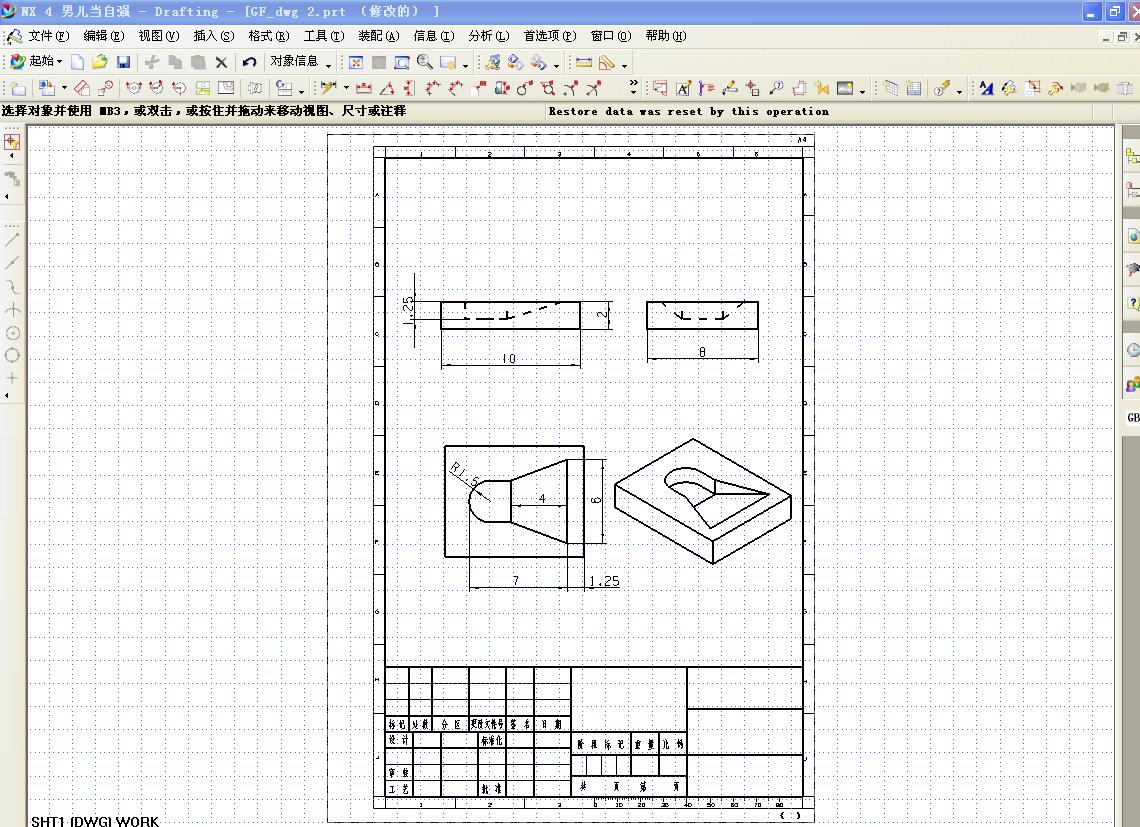

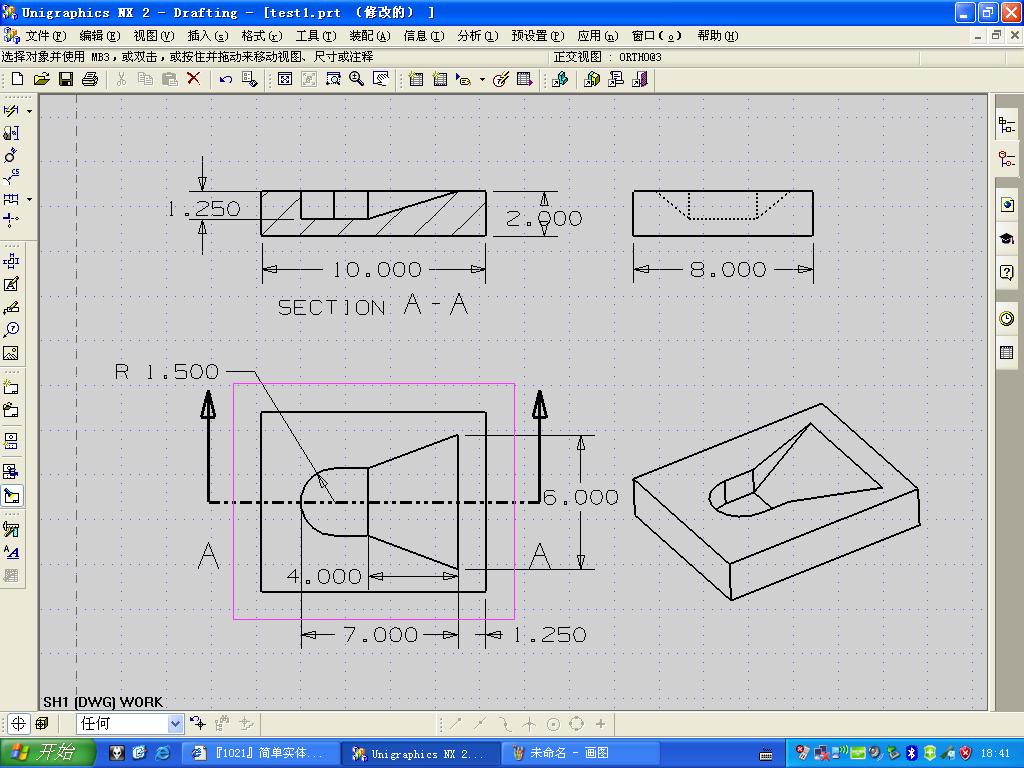

UG2.0模式下做的，应该用的方法算是比较简单的
2 I! J$ s7 v1 j% U, l" f




$ y9 R# v7 B8 l, ]3 R0 L# b test1.rar (52.08 KB, 下载次数: 4)

2009-7-22 14:59 上传

点击文件名下载附件
) _5 x. u7 ~  `6 j9 Q0 w7 b
[ 本帖最后由 Repa 于 2009-7-22 19:00 编辑 ]

onetwolai

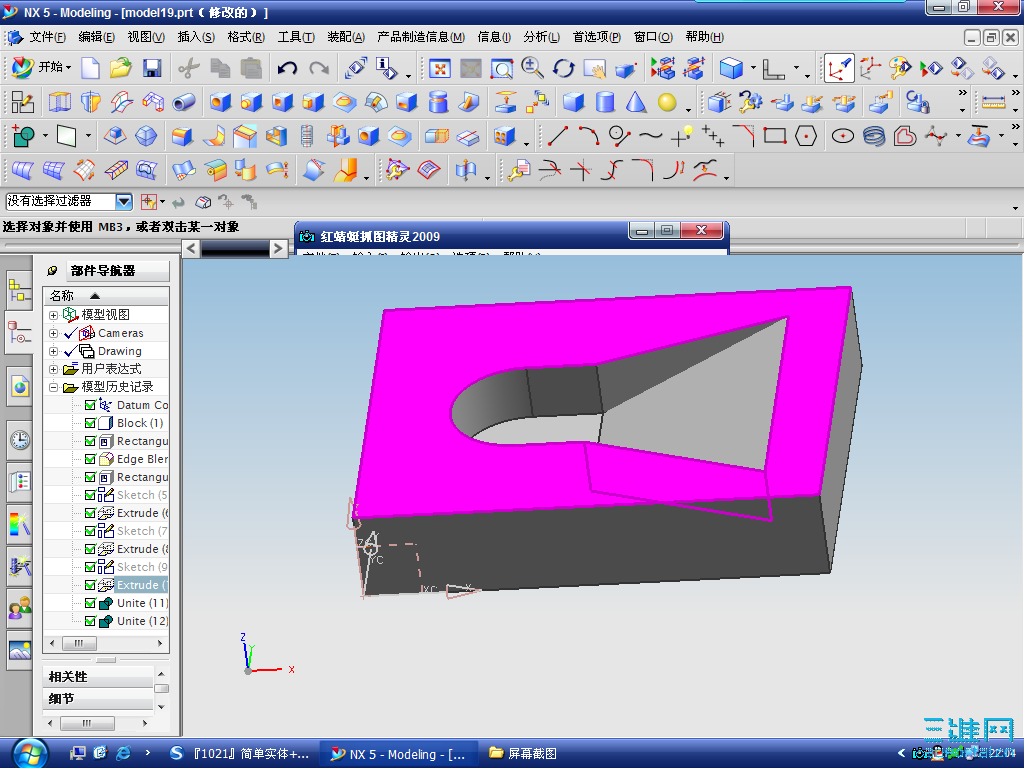

NX5做的，练习练习

[ 本帖最后由 beyond2009 于 2009-7-23 19:34 编辑 ]

1469

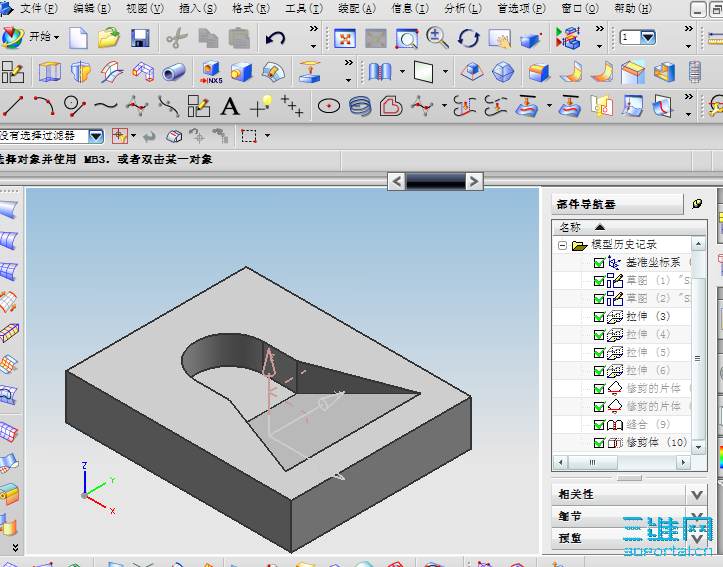

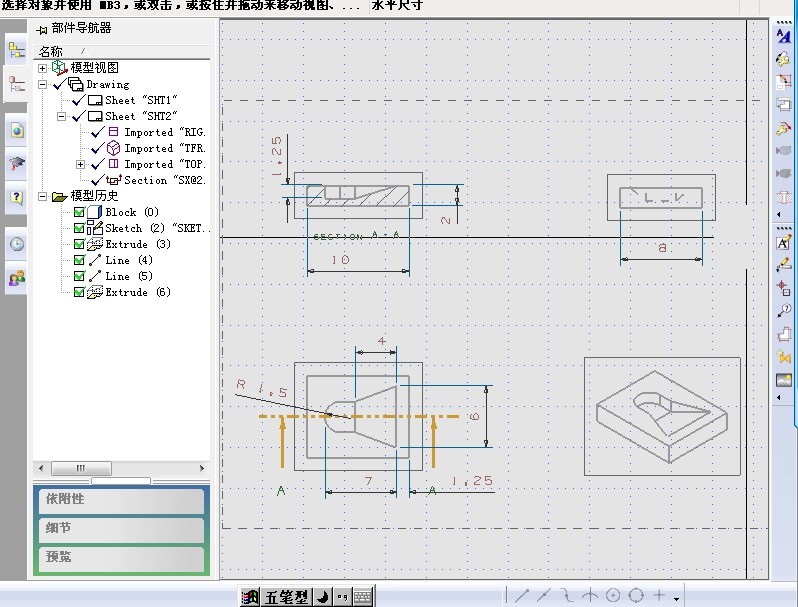

交作业了，，4.0做的。

qhywyq

kevin_pcac

練習是為更精進！

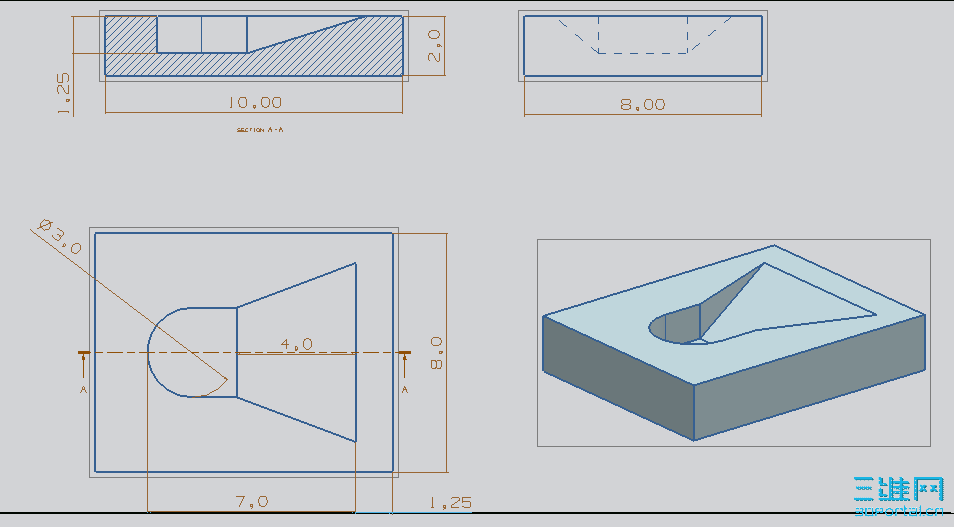

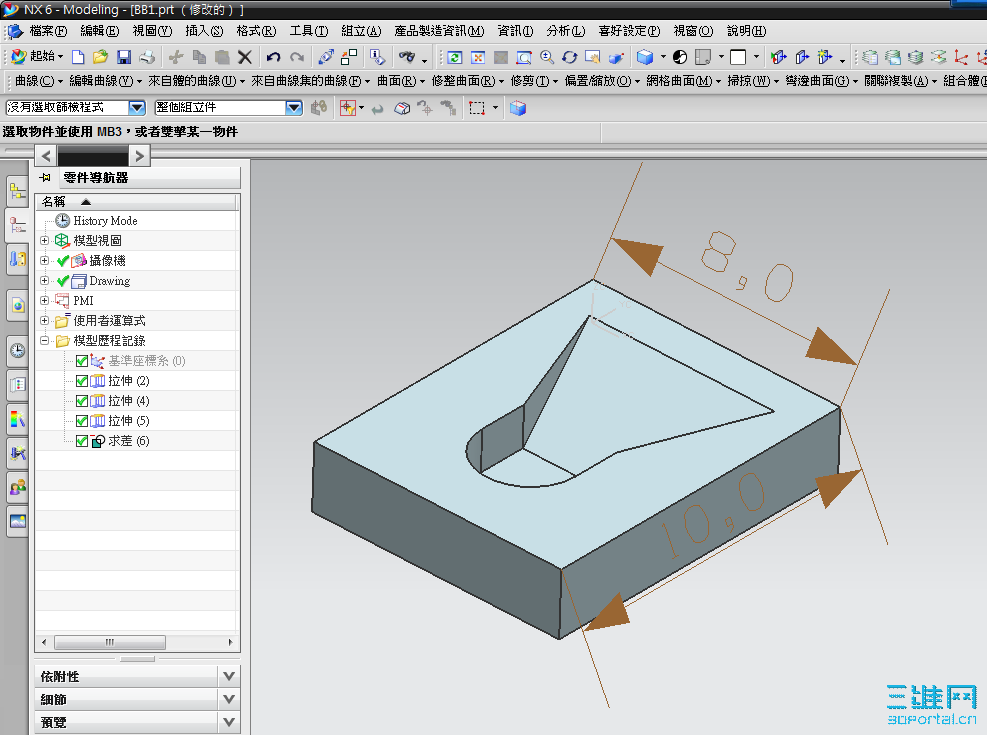

NX6.0作
( ?& G4 U0 q" T. y

940690018

NX5.0做的   不会工程图    只做了三维实体
