/ x! Y6 V2 T8 r' \3 O9 R在模具行业中，经常会碰到破面修补的问题，用传统软件修复破面常常耗时耗力，最后得到的数据还不一定精确。这个问题困扰模具企业由来已久，大家都希望能够有一个好的方案来解决这一问题，下面，笔者就将结合长安模具在设计修改中遇到的一个具体实例，来为大家介绍一下如何最好、最快地进行破面修复。希望对企业有所帮助。
- k+ X5 O0 X4 X O这个过程中应用的是Extech公司推出的三维CAD解决方案ThinkDesign。操作相当简单，只用到了ThinkDesign的两个命令——“更改默认公差”和“填充”，就很快地生成了高连续性的曲面，满足了客户的要求。
7 k0 F1 `! K1 g! U% R3 [# R \4 O' A: Q6 n
具体操作方法如下。' Z, v2 j7 b1 t+ [, O i

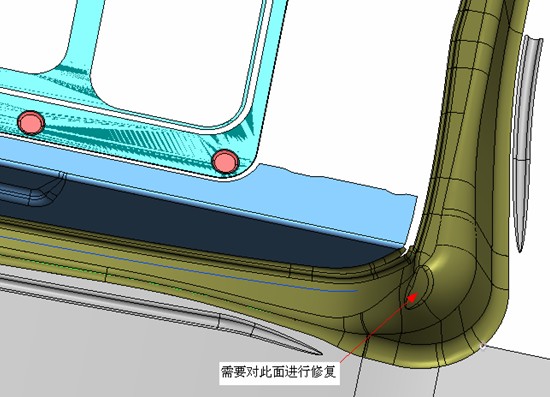

B. ^7 A- @/ d7 A8 M1、需要修整的坏面如图一所示：
6 W- O) m1 J$ w
用ThinkDesign快速修补破面
- o- p- C: E; J$ k/ L' m2 V6 }( `8 Q ~% F3 v5 C, G' p
图一
( Y$ o5 B; R' o) W9 A

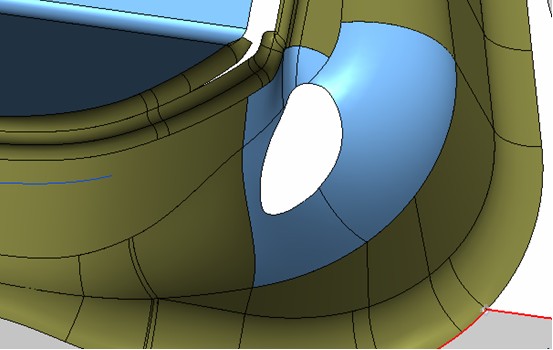

# K/ Q$ E- |# Q; h2、首先将此坏面删除，如图二所示：
) }4 F5 e* O# C# m! y2 n7 O
用ThinkDesign快速修补破面
- I" K8 j& _0 y& a; ]8 r& {5 F% _
' c7 T2 L& r4 H* z- c
图二
4 ^/ E. ^9 f3 N

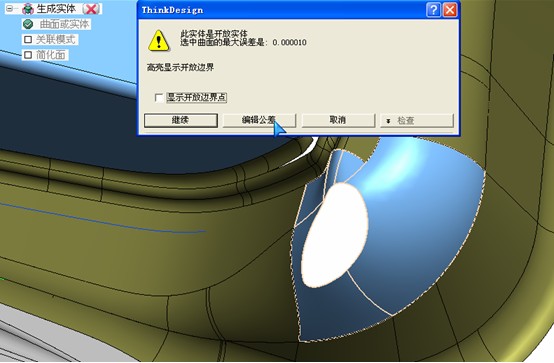

* |' K, p3 Y6 A3、因为ThinkDesign默认的公差较小，为0.001，这个公差是小于大多3D软件的，所在在填充此破面之前首先将其默认公差更改，如图三所示：
1 V( S- m; e% D- I: K& [
用ThinkDesign快速修补破面
* p3 u |4 x# }0 A. g2 W
. `1 Y0 K& A( E- f5 { 图三
1 u" s, }# `7 C! V8 e- ]
! w. s& d4 X, z2 P8 l0 d4、编辑公差，将0.001改为0.1，如图四所示：: y2 B5 G) h9 |' h1 i
用ThinkDesign快速修补破面
$ m6 h% Y, t/ R8 w. [1 \
图四

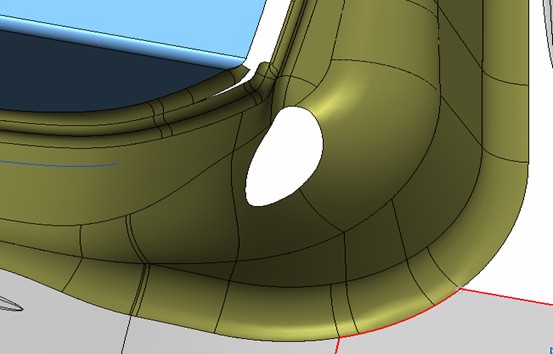

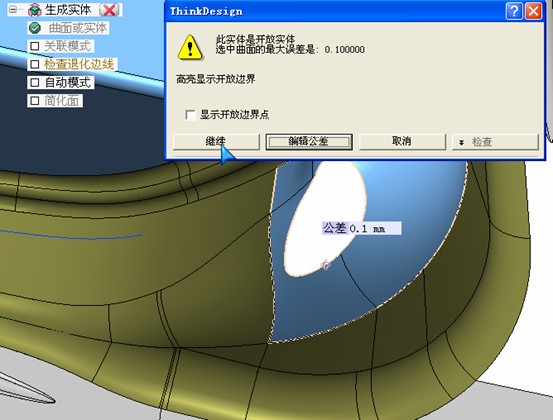

; j z9 T9 T4 w! a5、生成模型如图五所示：2 r5 {, O! \: O' B1 _' v
用ThinkDesign快速修补破面
! x$ n5 X$ H. v
- \( y: I$ U5 b
图五
5 D5 s' p) l4 J; R4 U9 H$ ?7 l! C; W4 p! f

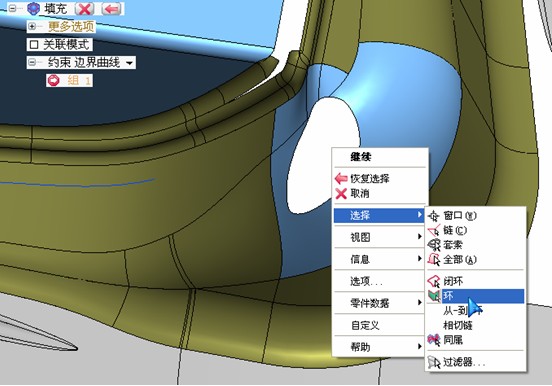

6、使用填充补此破面，如图六所示。在ThinkDesign里给出了很多选择边线边界的方法，用户可以根据自己需要选择不同的方式，以快速选中边界，在此案例中用“环”来选择需要填充的边界。
( y* q5 n- v+ L
用ThinkDesign快速修补破面
" J$ m6 b$ @4 K4 m; E5 I+ R) U& R- c: c, H
图六

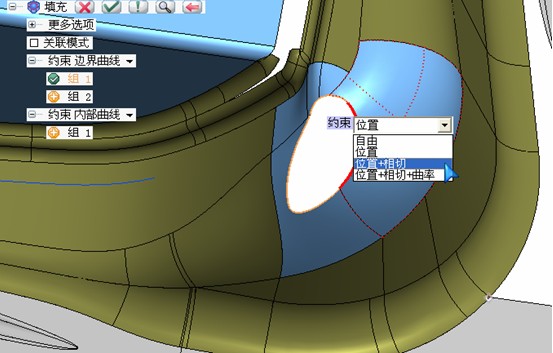

2 E5 v6 b$ a. W M# T4 [! t在约束下拉框中根据面的连续要求选择位置+相切以及位置+相切+曲率；对于此模型来说，位置+相切就能满足客户曲面连续性的需求。如图七所示：
: V4 K# B+ v4 O% z' L0 f
0 d9 G6 y3 ]! h* l: ?* c
用ThinkDesign快速修补破面
7 W2 I* x( Q5 |8 L% B4 }
图七$ F, c9 n% }1 D) E

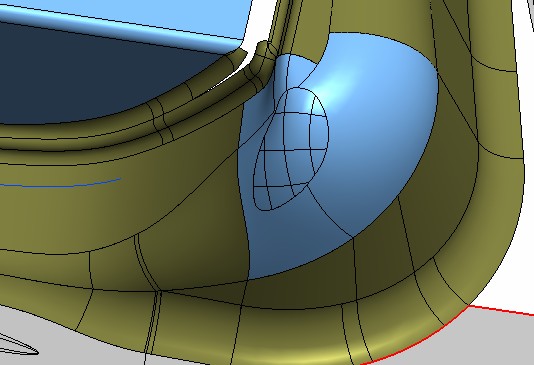

7、破面修补完成，整个过程仅用时2分钟。补好的面如图八所示：
% r+ I5 A, k0 B9 ~, s; q6 n4 @2 b
用ThinkDesign快速修补破面
2 v! K2 I, F b
& A1 @$ {6 C' @$ j+ d( z, k 图八

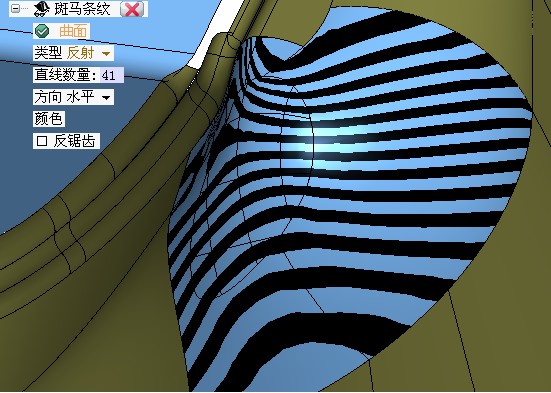

2 Z5 V3 f+ m6 D; c用斑马条纹查看所补面的连续性，还是不错的。如图九所示：
; @" `- ]6 }- g; g+ M, V! ~0 p3 ?1 p9 E9 J
用ThinkDesign快速修补破面
( I& ~! A5 I" N4 a" P" @9 s
图九3 J! Y/ n7 o7 @3 h
2 p- t2 J6 p4 o+ X; S! ]/ \: {
整个过程就这么简单，希望对大家有所帮助。 |
|
