CA D几何作图竞赛题（2009年8月）

0 Z3 ?0 U& E. ^- @  r+ t7 o9 v

/ v4 B5 G/ c: ]! R4 Z( i9 ~) f; z0 ~

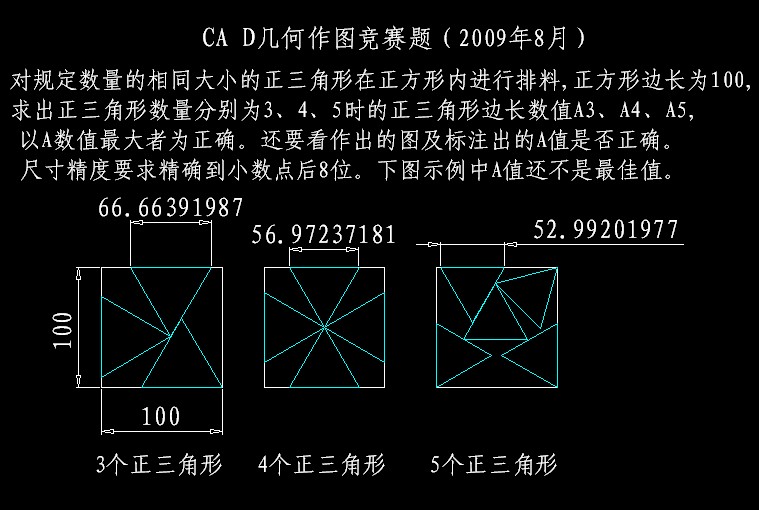

一.竞赛题目（参见附图）

* A* [5 y6 _: C! T, p4 V用AutoCAD作图法分别对规定数量的相同大小的正三角形在正方形内进行排料,
正方形边长为100,求出正三角形数量分别为3、4、5时的正三角形边长数值A3、A4、A5,
以A数值最大者为正确。还要看作出的图及标注出的A值是否正确。尺寸精度要求精确到小数点后8位。
. K2 V  z7 X; q1 O& Y
! W. ]  x& T. }& X, y
7 P2 Q8 W# }9 d  f
如果答案相同，按先答题者排名靠前（按版主统一取消阅读权限前的最后编辑的时间计）。

3 [' ]) Y# I1 U5 d0 V5 L9 `7 p
$ w9 @2 R/ N5 [, d

6 X* \7 Y/ F- \1 {) E4 F+ a0 E
二. 竞赛要求
' b9 d! q7 d% S& u* B会员、技术团队成员都可以参加，版主不参加，使用AutoCAD、ACM和MDT二维软件，
在规定时间内将作出的dwg附件及jpg附件在本主题下跟帖发表，
: I; D2 i+ k/ \" q& J/ Z阅读权限均定为110。活动结束后由版主统一取消阅读权限。

! o0 I9 g, @* ~4 w( [! v5 w" g
8 w% z- v3 P. F
三.竞赛时间
! |- R+ i+ B  h+ {, ~) h2009年8月12日至2009年8月20日。
$ ~3 e5 X5 Y% h
/ q. y- x" y/ m6 _
四. 评选时间及方法; k) Q- |0 M- E$ y2 r* W
2009年8月21日，/ _0 `# M1 _7 L" R
由三维网技术论坛CAD版块版主为评委，内部评选出各奖项。

( ?6 v+ j" p+ I4 |4 ~. [" m

7 N# w3 e$ }7 @
五.奖励( s: z% W) b+ q
1、一等奖1～5名：各奖励三维币50；
' Z4 K# Z. q: m* j2 H2、二等奖若干名：各奖励三维币30；
& e4 v* a0 l; w, r0 ?/ b9 R7 o4 e7 H3、三等奖若干名：各奖励三维币10；
1 n2 ~, L( g" E, n) F( Q5 K4、作图基本符合要求者先各奖励5个三维币；

% M" C; k5 r" W7 y
5、根据竞赛实际情况会对奖励规则进行适当修改。
0 Q; T: e+ ^3 L) l" u
" v8 w4 J; w* b1 [" B
[ 本帖最后由 2005llnn 于 2009-8-22 09:41 编辑 ]
CA D几何作图竞赛题（2009年8月).jpg

评分

参与人数 1三维币 +10 收起 理由
★新手★ + 10 发起活动！

查看全部评分

回复

举报

2005llnn
 楼主| 发表于 2009-8-12 10:36:17 | 显示全部楼层 来自： 中国广西崇左
CA D几何作图竞赛题（2009年8月）竞赛结果.jpg " O+ n8 A: U/ G$ f: ~8 P, |' }
! N$ W) M+ M* U& A. b! Y
! \( `* P- i# B( D
" z) F% m4 ^  `( w0 ~
4 ?- _( E" q4 G& ^+ D# {: T7 s
设置阅读权限9 t1 |* A" ]) c& L  U" o& P: W
在上传附件时，注意要设置阅读权限为110% L5 n: r2 C7 d. \' F- q/ a: v
9 [' }# n+ m8 U
设置阅读权限.jpg / @& Z9 d2 M9 I6 C, \) [8 W

$ j0 A, Z* T$ v# M" j1 S- }8 j# N) E; N8 H0 m4 @4 B
编辑& i8 [9 ]6 k! k. o  |

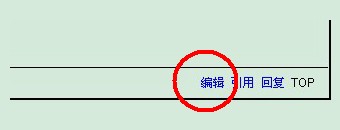

可以通过回复帖右下角的“编辑”对帖子进行修改。
! C$ u7 r) ~! F# Q  S如果帖子从发表时间起已超过 5000 分钟，就不能再进行编辑，可以另外发新的回复帖，并注明原帖楼层数，
; S  G6 u, a4 U由版主进行编辑。 编辑.jpg - H; U  i$ G' U* \* x

  h. K) P) G6 J' W[ 本帖最后由 2005llnn 于 2009-8-22 09:45 编辑 ]

CA D几何作图竞赛题（2009年8月）竞赛结果.rar

24.37 KB, 阅读权限: 100, 下载次数: 0
回复 支持 反对

举报

liushui302
发表于 2009-8-12 14:55:28 | 显示全部楼层 来自： 中国福建莆田
不知道画对了没) T4 Y: Y" ~7 ]0 }0 ~

' g4 W/ c. |$ Y# N& S[ 本帖最后由 2005llnn 于 2009-8-21 09:49 编辑 ]

pailiao.dwg

43.51 KB, 下载次数: 5

评分

参与人数 1三维币 +35 收起 理由
2005llnn + 35 二等奖

查看全部评分

回复 支持 反对

举报

cqwstp
发表于 2009-8-12 23:22:38 | 显示全部楼层 来自： 中国重庆
重在参与，我也来一个
% ~$ U4 k2 [" K' ], U6 y5 ^6 k- H
, _3 P; q/ S1 c0 y[ 本帖最后由 2005llnn 于 2009-8-21 09:49 编辑 ]

重在参与.dwg

100.66 KB, 下载次数: 5

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 积极参与

查看全部评分

回复 支持 反对

举报

gongwen0519
发表于 2009-8-13 09:04:05 | 显示全部楼层 来自： 中国广东佛山
只撞了个floor：' H' A# P. T3 p5 d8 S
4 O- s$ q! L+ C6 ]6 Z4 d

9 Q3 u) K8 g  E7 Xdwg文件2004版：- g* p$ @, [3 V8 ]
5 w) _" O$ P/ G- c* S$ l. D
[ 本帖最后由 2005llnn 于 2009-8-21 09:49 编辑 ]

200908.dwg

32.07 KB, 下载次数: 5

评分

参与人数 1三维币 +35 收起 理由
2005llnn + 35 二等奖

查看全部评分

回复 支持 反对

举报

林主0598
发表于 2009-8-13 09:47:57 | 显示全部楼层 来自： 中国福建三明

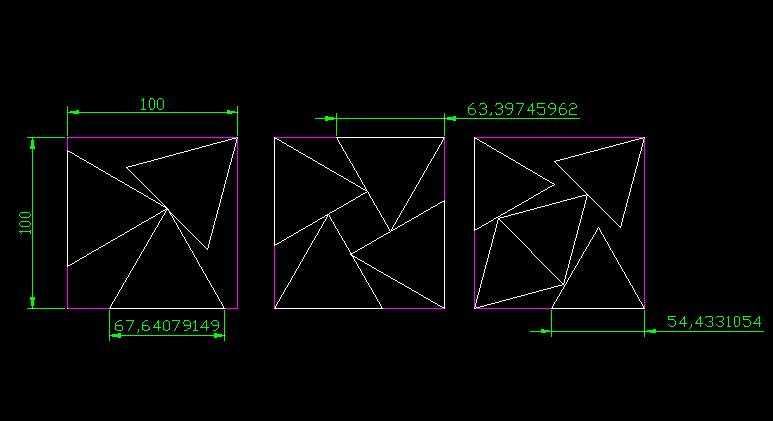

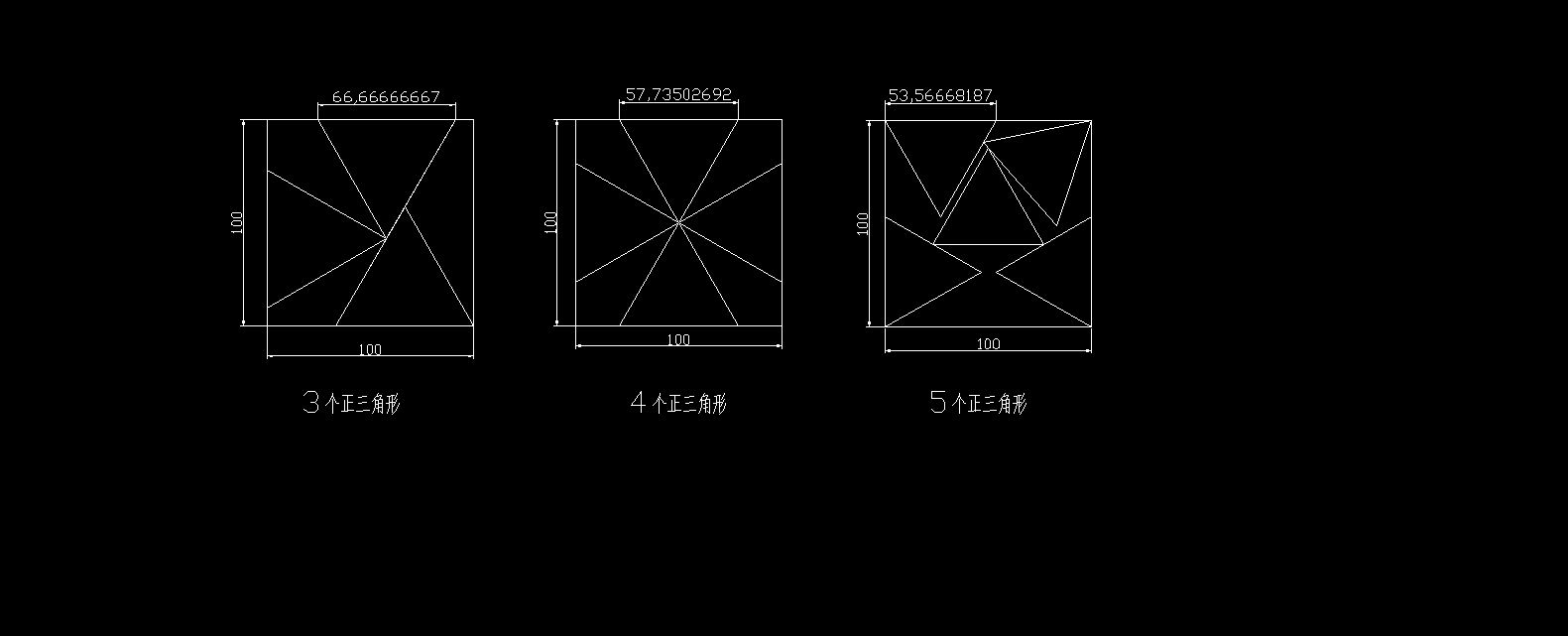

我想是画对了。请审查" i- l1 ?; X/ v& M- v0 a* n
7 p* U  [" N7 X  I$ }, _) l7 f. {
[ 本帖最后由 2005llnn 于 2009-8-21 09:54 编辑 ]

画法.dwg

61.26 KB, 下载次数: 6

画法图片.rar

21.14 KB, 下载次数: 3

评分

参与人数 1三维币 +15 收起 理由
2005llnn + 15 三等奖

查看全部评分

回复 支持 反对

举报

meizhong1968
发表于 2009-8-13 10:32:31 | 显示全部楼层 来自： 中国安徽芜湖

我也来试试

画完后自己感觉良好，请版主评一评。& q+ z, N/ a3 L! @) k& a
; v! g2 {5 r2 v- j
[ 本帖最后由 2005llnn 于 2009-8-21 09:50 编辑 ]

345.dwg

28.08 KB, 下载次数: 4

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 积极参与

查看全部评分

回复 支持 反对

举报

ZQ0329
发表于 2009-8-13 22:38:17 | 显示全部楼层 来自： 中国上海

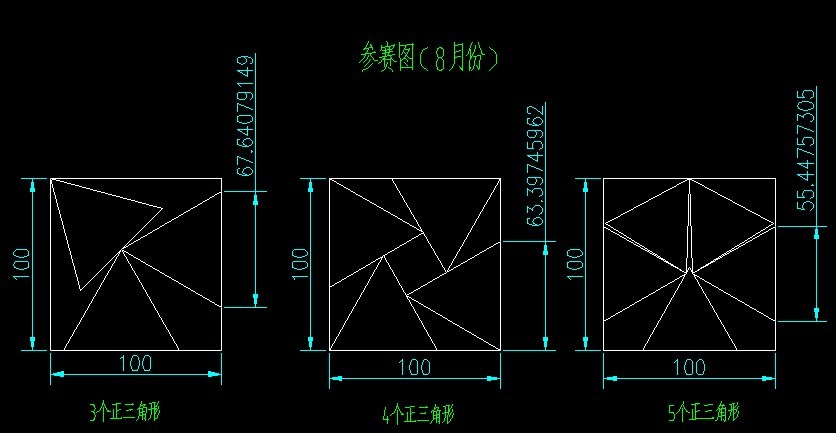

参与一下，对不对不知道，请版主指正。0/ \6 |  L( |) k+ r6 t  R& @4 V* B

, Q$ T; a& \. @$ w7 O  s[ 本帖最后由 2005llnn 于 2009-8-21 09:50 编辑 ]

参赛图（8月份）.dwg

47.31 KB, 下载次数: 4

评分

参与人数 1三维币 +55 收起 理由
2005llnn + 55 一等奖

查看全部评分

回复 支持 反对

举报

phm88888
发表于 2009-8-14 10:16:40 | 显示全部楼层 来自： 中国辽宁大连

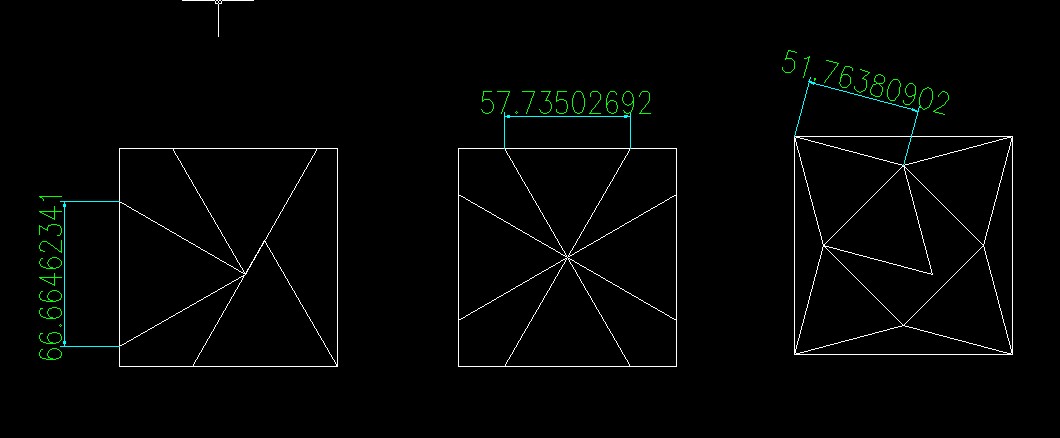

竞赛题

竞赛题
0 g! I5 K  d% x2 P  L1 T% R6 g1 g1 J1 h5 L
[ 本帖最后由 2005llnn 于 2009-8-21 09:50 编辑 ]

竞赛题.dwg

72.41 KB, 下载次数: 4

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 积极参与

查看全部评分

回复 支持 反对

举报

denghong1984
发表于 2009-8-17 14:35:04 | 显示全部楼层 来自： 中国吉林长春

竞赛题

今天才看到，积极参与一下  1 [; M) N( Z% p- H
我的JPG文件上传不了，麻烦楼主解压缩看一下
8 J. r$ q- W) O) H1 X5 I7 r0 k. i2 t' i! t2 I  W
[ 本帖最后由 2005llnn 于 2009-8-21 09:55 编辑 ]

排料.dwg

40.43 KB, 下载次数: 2

排料.rar

46.12 KB, 下载次数: 1

评分

参与人数 1三维币 +15 收起 理由
2005llnn + 15 三等奖

查看全部评分

回复 支持 反对

举报

NIANZHENG
发表于 2009-8-18 09:21:28 | 显示全部楼层 来自： 中国四川成都
不是很完美 但提交了' k( G" {1 {( X' L/ t2 x
. w' y. [/ E9 S4 {
[ 本帖最后由 2005llnn 于 2009-8-21 09:51 编辑 ]

CAD几何作图竞赛题（2009年8月).dwg

68.03 KB, 下载次数: 2

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 积极参与

查看全部评分

回复 支持 反对

举报

JSKSGS
发表于 2009-8-20 15:59:39 | 显示全部楼层 来自： 中国江苏南京
八月竞赛.dwg (36.48 KB, 下载次数: 4)

评分

参与人数 1三维币 +35 收起 理由
2005llnn + 35 二等奖

查看全部评分

回复 支持 反对

举报

sww3843
发表于 2009-8-20 18:43:13 | 显示全部楼层 来自： 中国广东东莞
参与！: N4 S& h( P( z

" w" C% c9 g) h. J  |- L[ 本帖最后由 2005llnn 于 2009-8-21 09:51 编辑 ]

竟赛09-08.dwg

29.77 KB, 下载次数: 4

评分

参与人数 1三维币 +35 收起 理由
2005llnn + 35 二等奖

查看全部评分

回复 支持 反对

举报

gongwen0519
发表于 2009-8-21 13:16:07 | 显示全部楼层 来自： 中国广东佛山

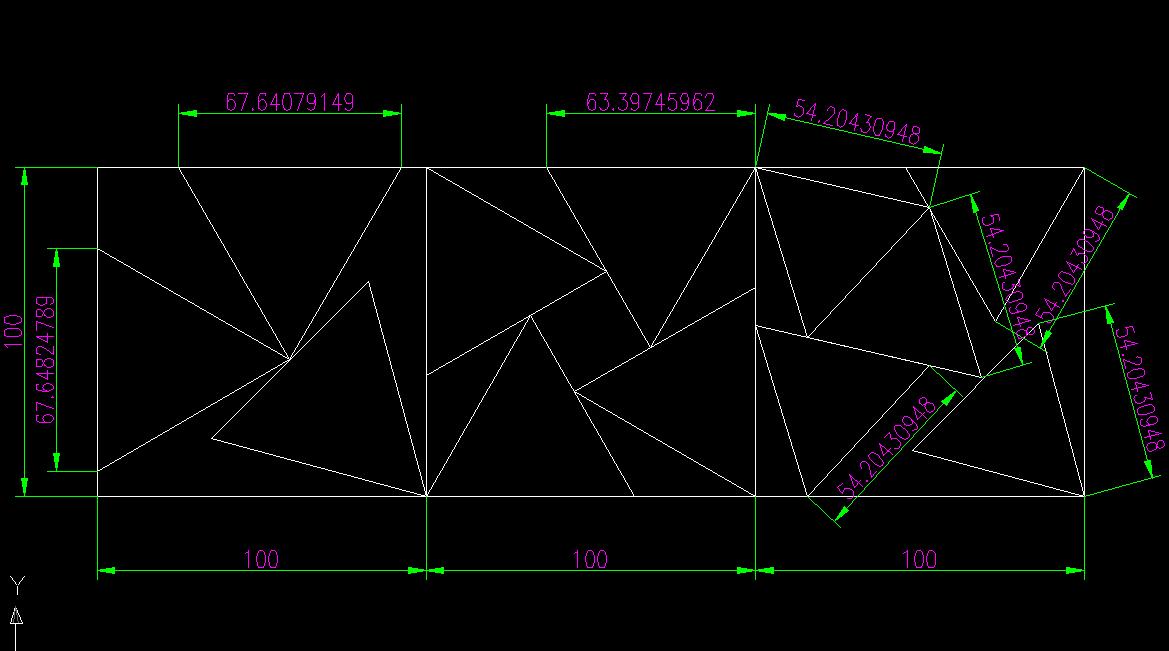

这次练习A3、A4到是并不难，一般从对称性下手再结合计算法（或几何缩放）可以求得极值，A5结局并不完全符合对称性，但也可以参照对称性去推理，结合尺寸驱动与约束软件（如cad2010），多实验几次便可以得到最大的结果。! q% }+ A" _+ M6 S! `

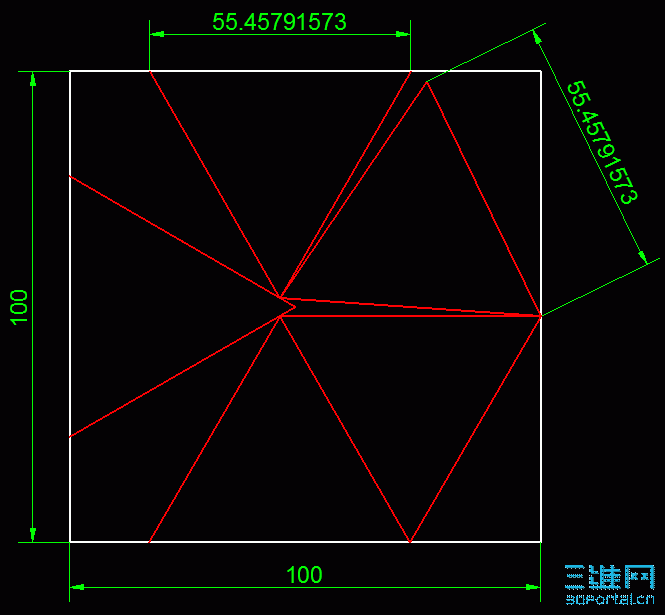

呵呵，斑竹——楼主，我好冤（5楼我那个图约束时不小心点到了正方形的右边中点），真正A5最大应当是这样的：  l4 h) p3 g" v) \  B/ o; m

) `+ d" I9 T$ P7 A !A5-ZD.gif 7 X" E+ e! ^9 _4 j% H
- v' n+ `" T0 _% W$ S2 A0 J( m9 h9 `( r
附检查文件：
3 b' k/ ~: |" z. f7 H! G7 z0 f: ~* @' |$ O1 y
A5-max.dwg (25.67 KB, 下载次数: 4)

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 经验证无误。

查看全部评分

回复 支持 反对

举报

cqwstp
发表于 2009-8-21 21:06:31 | 显示全部楼层 来自： 中国重庆
通过这次比赛又学习一步
回复 支持 反对

举报
