这个对斜齿轮怎么画（画出来了）

妖人

http://www.3dportal.cn/discuz/attachments/month_0908/20090828_a6f70225dcb24a8c4880D3aM2UOek9Ec.jpg
. G2 ?( b% I" y3 O7 D图片这个是小齿轮
大齿轮参数：
齿数105
5 a: R% Z/ L5 o4 e# o; Z斜齿轮方向：左
公共法线长度29.06-0.09/-0.13
跨侧齿数：14
% a  d2 K/ I3 Z9 w2 s1 A/ b0 v
, U( @& i7 e4 M. ?6 k( i- @请帮忙画下！顺便能给GERATRAX的教程不！
2 b' T- s' u2 Y4 Y3 O: Y1 i9 Q4 K
[ 本帖最后由 妖人 于 2009-9-4 14:15 编辑 ]

lyh020209

这是用sw09自带的toolbox画的，仅供参考 斜齿轮.rar (349.82 KB, 下载次数: 15)

2009-9-4 10:26 上传

点击文件名下载附件

英俊少年

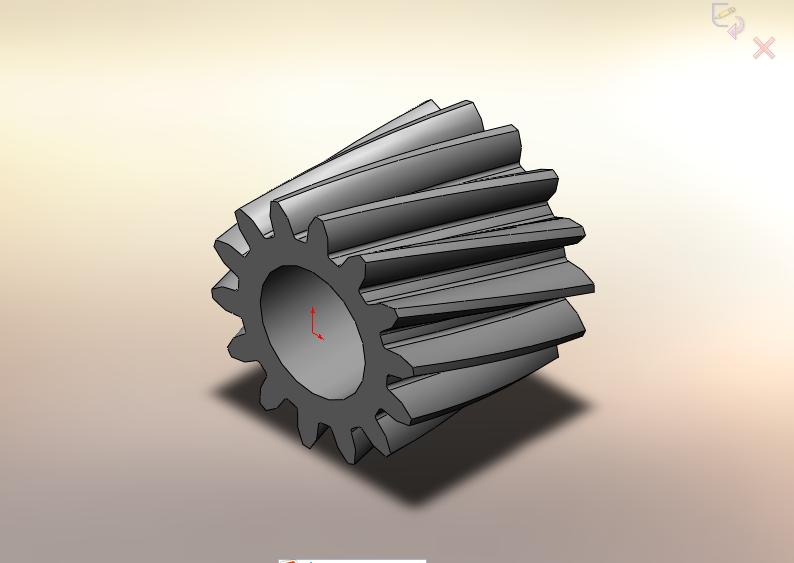

小齿轮变位系数0.02（外圆11.6mm）。
大齿轮变位系数0.28（中心矩43.55mm）
/ ^/ B+ e: H. G% K4 a1 t/ E还是不对，各位老大，43.55mm的中心矩调整不出来啊？哪位给算一算！
5 D( P/ R. s  R) [2 H# `5 M就是这个了. Part2.rar (781.41 KB, 下载次数: 17)

2009-9-4 11:19 上传

点击文件名下载附件
5 d2 |. _! Z2 R6 d' @1 R
[ 本帖最后由 英俊少年 于 2009-9-4 11:19 编辑 ]

妖人

变位系数和径向变位怎么计算！机械设计是、基础的书都扔掉了！
用插件画中心距就是不对！
6 w. |9 n) _: `9 Q6 n8 kTOOLBOX里GB没有链传动的！齿轮在TOOLBOX在哪里的！

ewppin

唉，齿轮数据是加工用的，不是画出来的；标上就结了。
