来画画这个

liumang007 · 发表于 2009-9-11 10:31:26

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

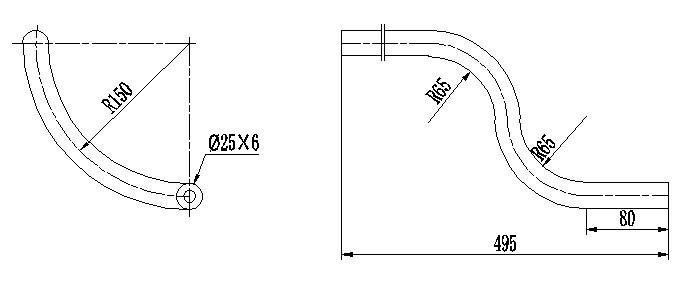

画到这个图纸停下来了，高手请进来帮忙。

[ 本帖最后由 liumang007 于 2009-9-11 10:48 编辑 ]

wyshx · 发表于 2009-9-11 10:36:20

什么图片也没有楼主再发一次吧

日落西山鸟自飞 · 发表于 2009-9-11 11:03:46

哦空间管路啊。。。比较复杂哈

danilso · 发表于 2009-9-11 11:59:36

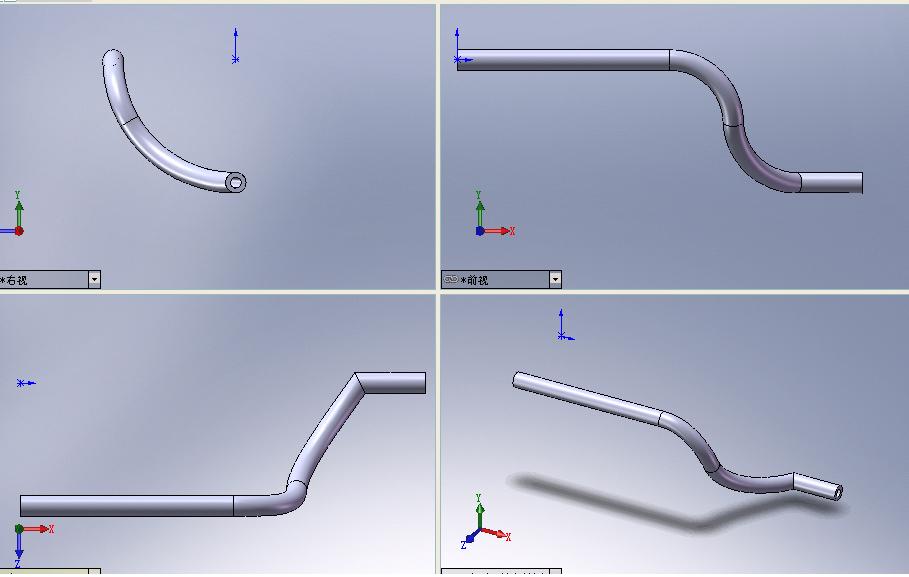

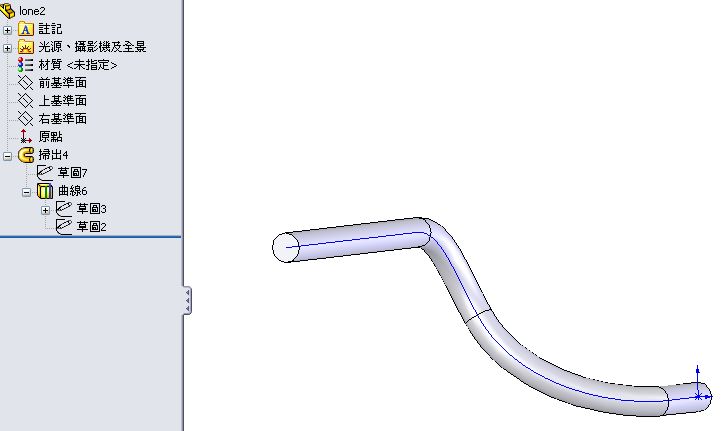

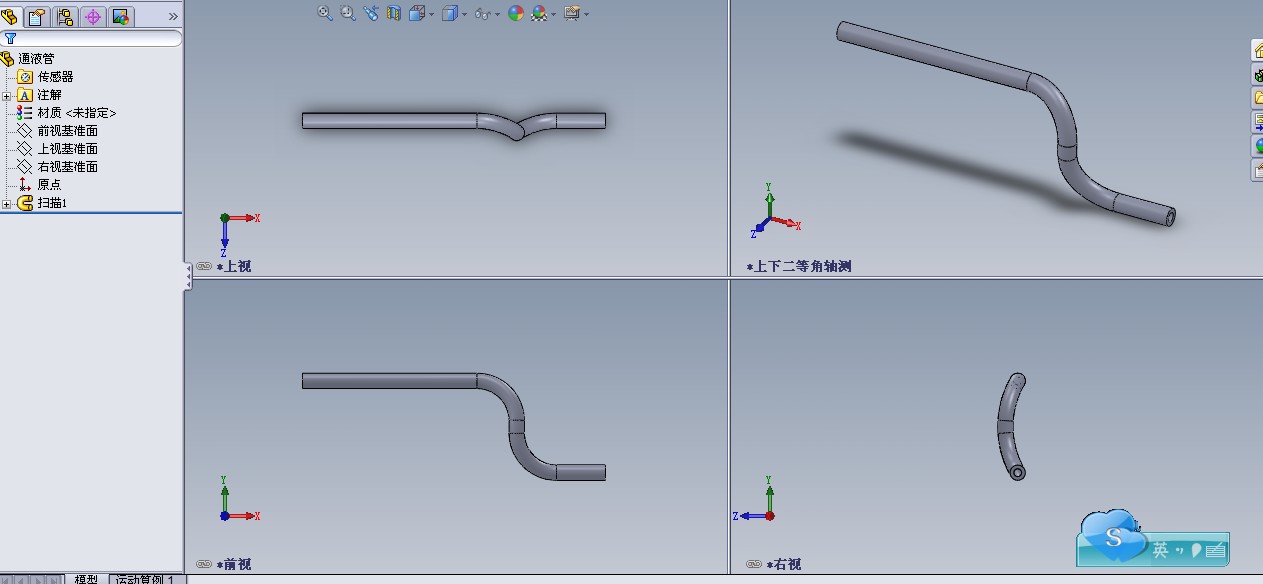

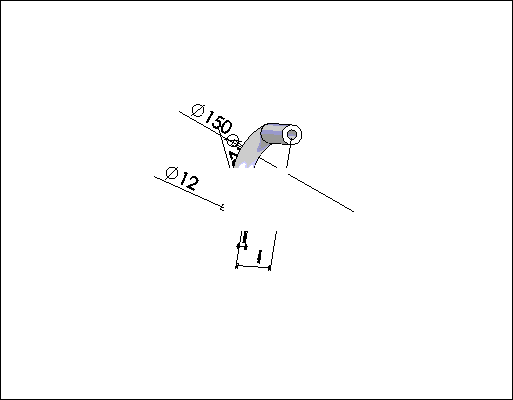

因為只有兩視圖畫出來如圖

lone2.rar (80.46 KB, 下载次数: 44)

z8204202 · 发表于 2009-9-11 12:42:00

草图投影就好啦

wwwzzzvvv · 发表于 2009-9-11 12:56:33

原帖由 liumang007 于 2009-9-11 10:31 发表 http://www.3dportal.cn/discuz/images/common/back.gif
: K# x4 c( {, N# B. R' W画到这个图纸停下来了，高手请进来帮忙。

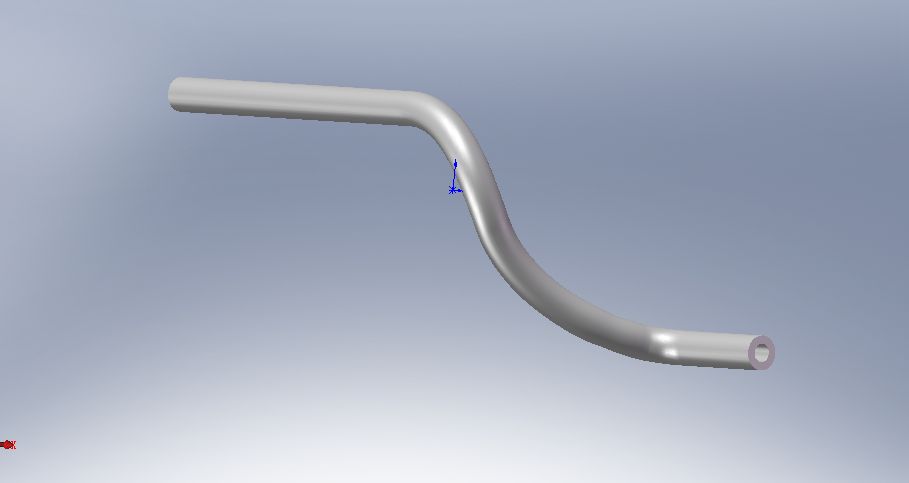

简单的画了一个，不知是不是你要的效果。

zzp1995 · 发表于 2009-9-11 13:37:56

源文件：

管件.rar (218.49 KB, 下载次数: 23)

wyshx · 发表于 2009-9-11 13:39:41

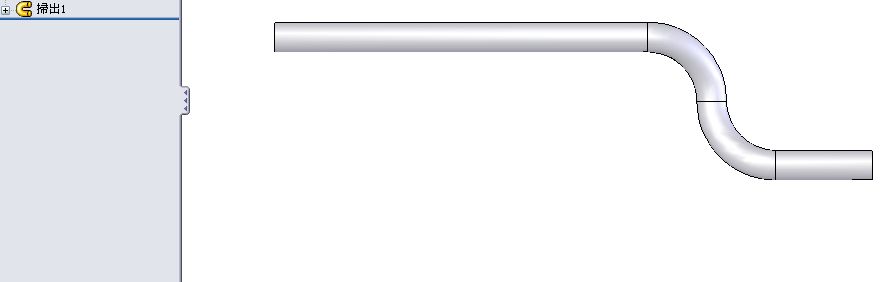

画了一个可能有些不对的地方
今天又画了一下用投影曲线画的

[ 本帖最后由 wyshx 于 2009-9-12 15:17 编辑 ]

zhujiaping · 发表于 2009-9-11 13:46:49

这个东西两次投影现扫描一下应该就可以了吧

danilso · 发表于 2009-9-11 13:58:51

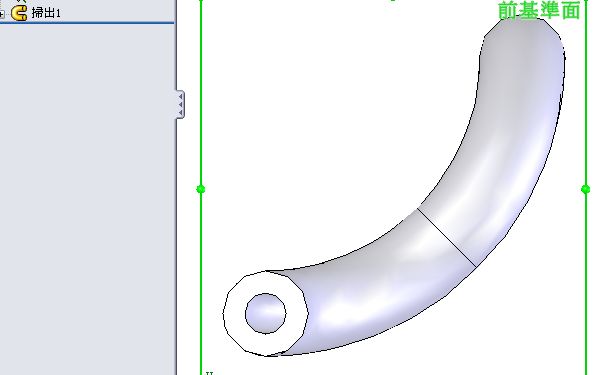

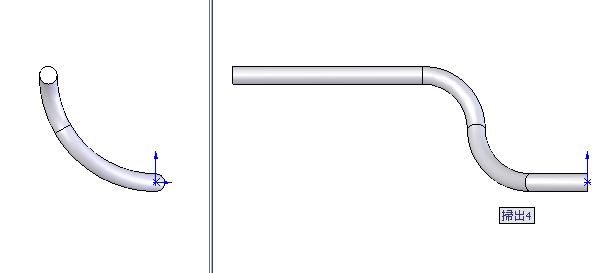

兩頭R角接的順如圖

t5910344 · 发表于 2009-9-11 14:01:05

什么东西啊

zzp1995 · 发表于 2009-9-11 14:15:38

danilso大师画的与图纸有点出入。我也是改了两三次才找准方向啊！

[ 本帖最后由 zzp1995 于 2009-9-11 14:17 编辑 ]

shenxian007 · 发表于 2009-9-11 14:35:53

这个不复杂呀

danilso · 发表于 2009-9-11 15:30:11

原帖由 zzp1995 于 2009-9-11 14:15 发表 http://www.3dportal.cn/discuz/images/common/back.gif8 n$ G8 Z$ N+ R' i5 J* s4 u1 c) S5 z
danilso大师画的与图纸有点出入。我也是改了两三次才找准方向啊！

我在4樓畫的就跟你一樣,下方接不順因為沒有上視圖無法知道是否市這樣接斜角.

liumang007 · 发表于 2009-9-11 17:28:33

谢谢各位帮忙。
朋友讲这个通液管要弯得好看。有角度是不可以的，一定要圆滑过渡。

[ 本帖最后由 liumang007 于 2009-9-11 17:30 编辑 ]

liumang007 · 发表于 2009-9-11 17:36:40

请传两头R接的零件

机械设计520 · 发表于 2009-9-11 18:32:55

楼上做的都不错啊，楼主可以考虑4楼的答案！

chif0360 · 发表于 2009-9-11 19:59:23

不是2头R接的问题，是你这张图本身视图投影尺寸就存在问题,我想楼上各位在画图时候不知道是粗心还是在刻意回避你的尺寸方面的问题，你的视图和尺寸配合在一起造成了一个不可能完成的任务

[ 本帖最后由 chif0360 于 2009-9-11 20:03 编辑 ]

xuxinzhi2006 · 发表于 2009-9-11 23:02:56

楼主再出一个视图即俯视或仰视图就好看了，以免大家理解出现问题？

lcywow · 发表于 2009-9-12 08:18:29

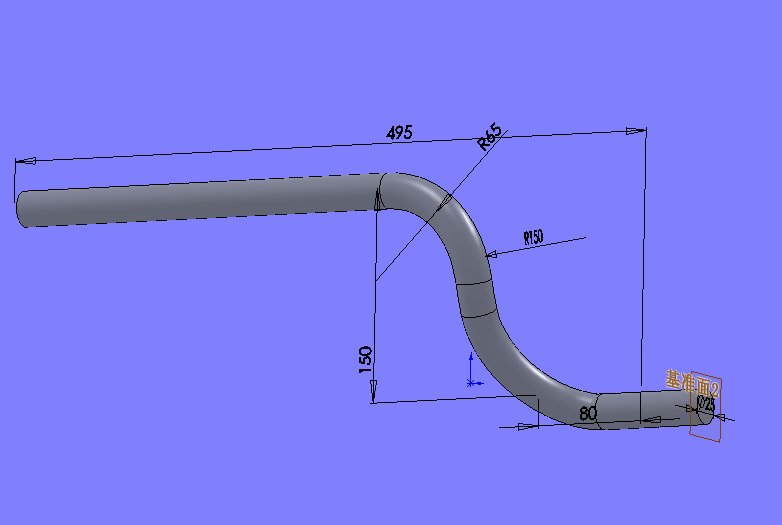

如图

，R150方向不画错，还是蛮简单的

lystar · 发表于 2009-9-12 08:49:31

画的都不错，的确用到投影曲线。

harry216 · 发表于 2009-9-12 10:21:58

这个不难啊

liumang007 · 发表于 2009-9-14 08:55:57

按照图纸来讲，4#，7#的画得最好。图纸右下角R接的问题，应该是图纸有误。
我想给它添加个R接，问题又来了，不好添加。

cloudman · 发表于 2009-9-14 09:08:31

呵呵，高手真多啊，还得研究研究。

saiqun112 · 发表于 2009-9-14 09:43:27

这个不是很难,两个视图已经表明了,
