孔标注比如标注“4-Φ15"和"均布”。分别在引线上下显示，该如何设置？

swwjslt · 发表于 2009-9-14 16:27:26

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

用工程图的孔标注，只能得到4-Φ33.3，下面的“均布”在标注里输入后，不能在引线下面。
看帮助文档可修改孔标注的文件 calloutformat.txt，在标注行里增加 ;\ 表示换行。
但这是普通的拉伸切除得到的孔，不是异形孔向导做出来的，txt文件里好像没有这种类型的孔，如何解决？

[ 本帖最后由 swwjslt 于 2009-9-14 17:33 编辑 ]

gneful · 发表于 2009-9-14 17:04:42

请问你用的是那个版本的SW

swwjslt · 发表于 2009-9-14 17:14:14

SW2009, SP4。如果是沉头孔，会自动上下两行，引线居中，但单独的贯穿孔，没有分行。

lizuoshan · 发表于 2009-9-14 19:52:14

我也想知道怎么解决!

swwjslt · 发表于 2009-9-16 09:12:24

在孔标注的规则编辑中，可以添加 /; 自动换行。
但不知道简直孔在calloutformat.txt这个文件中是哪一种类型的孔，我试了好几个，没有结果，后来就没有做了。
再说GB也有这个要求，看新迪的GBWorks插件里面有类似功能，用于螺栓等标准件标注，也要到年底才能用上了。

swwjslt · 发表于 2009-9-16 09:54:48

约定成俗的习惯，刚再查了下4458.2～4，GB中没有这个规定。不过很多图纸都是这样标识的。

20033d · 发表于 2009-9-16 09:59:55

calloutformat.txt中添加中文后，在图纸上会出乱码，个人认为用二次开发可以解决楼主的问题吧

rogboy_luo · 发表于 2009-9-16 12:19:25

我们使用这个软件，需要有选择的接受一些标关的标准，本来我们的标准就是相对滞后的，很多东西都是可以变通的。

游人 · 发表于 2009-9-16 12:34:49

提示: 作者被禁止或删除内容自动屏蔽

swwjslt · 发表于 2009-9-16 13:08:29

11楼的是怎么解决的？孔标注的 calloutformat.txt 文件可否发一份给我？谢谢。
blackisle@126.com

游人 · 发表于 2009-9-16 14:54:12

提示: 作者被禁止或删除内容自动屏蔽

swwjslt · 发表于 2009-9-16 16:11:40

你的孔直接拉伸切除再阵列的吗？
我的孔是拉伸切除特征。标出来的不同。2010的标注要方便很多。

[ 本帖最后由 swwjslt 于 2009-9-16 16:12 编辑 ]

lssxll · 发表于 2009-9-16 18:05:35

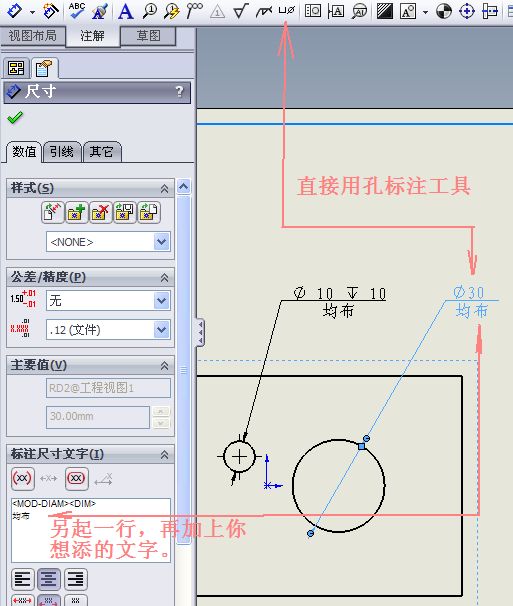

直接用孔标注工具,

:victory:

gdhgdh · 发表于 2009-9-17 13:58:23

嗯，方法真不错，以前没注意这方法。学习了。

大闸蟹555 · 发表于 2009-9-17 14:09:29

我到好象没太在意，今天我有学习了一下，谢谢了。

zyds258 · 发表于 2009-9-17 16:53:49

08版的好像不行,刚刚试过

swwjslt · 发表于 2009-9-17 17:03:12

15楼的方法，我试过，就是第二张图片里面的情形。
换行，但引线还是在文字下面。

qiaoshao · 发表于 2009-9-18 10:29:17

2008版的，用15楼的方法，还是文字在上方。但我觉得在上方对我们没有任何影响！没必要那么严格哦！

能多出一个在下方的功能也很好。

lizujun1975 · 发表于 2009-9-18 14:15:51

新国标均布用EQS 代替了。

jhxczy · 发表于 2009-10-20 16:36:07

原帖由 swwjslt 于 2009-9-16 09:54 发表 http://www.3dportal.cn/discuz/images/common/back.gif
2 L1 i/ J# p; [1 Y- Y约定成俗的习惯，刚再查了下4458.2～4，GB中没有这个规定。不过很多图纸都是这样标识的。

GB/T4458.4-2003有规定

Snap.rar (76.42 KB, 下载次数: 109)

liweisky · 发表于 2009-10-21 11:55:52

原帖由 jhxczy 于 2009-10-20 16:36 发表 http://www.3dportal.cn/discuz/images/common/back.gif
2 `+ z* b o4 A6 @: r& G0 W {/ C( c ~, [7 a
GB/T4458.4-2003有规定% D2 R6 \) [+ U) E- L, [$ N; Y) e4 @9 R
1469363' S; h% X% e% W! q0 \- t( W
请打开看看！- q0 @! c4 O1 l2 ^% b: k( e
另外，标准规定标注用“n× ” 代替“n- ”。

标准中并没有说 EQS一定要标在下面，同在一行也是可以的

DCP3ZK · 发表于 2009-10-21 19:28:35

我的2009怎么实现不了呢？

DCP3ZK · 发表于 2009-10-21 19:30:39

原帖由 liweisky 于 2009-10-21 11:55 发表 http://www.3dportal.cn/discuz/images/common/back.gif! a0 p5 w% H$ N7 q8 ]6 K& X

( ?9 C# P: b0 J" c# }- M4 Q) h8 v* q0 W7 P( }
标准中并没有说 EQS一定要标在下面，同在一行也是可以的

这不是标准里面准不准的问题，而是这中标注是否能方便实现。

huxudong1986 · 发表于 2010-12-19 21:25:09

25# lizujun1975 在选项里文件属性中，将ISO改为GB

zxcv886 · 发表于 2010-12-20 11:45:13

手动设置的？还是自动出来的？
