圆形阵列问题

h7963395 · 发表于 2009-10-3 10:51:01

提示: 作者被禁止或删除内容自动屏蔽

wwwzzzvvv · 发表于 2009-10-3 10:58:49

最好贴个图或者上传源文件。

xuxinzhi2006 · 发表于 2009-10-3 15:30:49

原帖由 h7963395 于 2009-10-3 10:51 发表 http://www.3dportal.cn/discuz/images/common/back.gif
4 p8 w- \7 \6 X9 S' _* H圆形阵列问题7 D$ o1 y3 o s
我在圆形阵列一个拔模的实体时，老是阵列不成，提示 "此拔模方向尚未定义" 咋回事 ???
. i# W' j% E4 D' K
1 L% e! l/ z! j& Y3 h* H8 [) `; l+ V1 J$ Z* ~: v! b( n7 V; m$ ?! p
磨片1是图纸磨片是实体

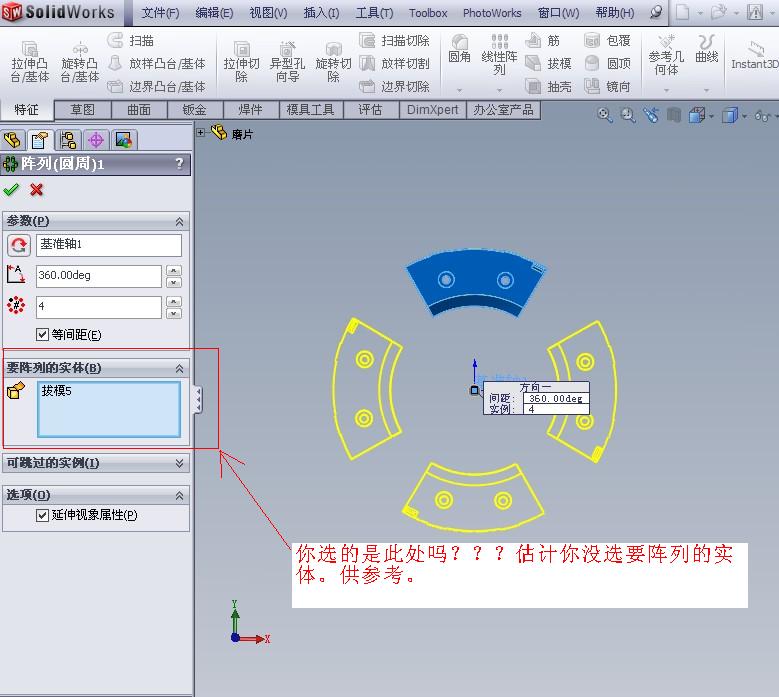

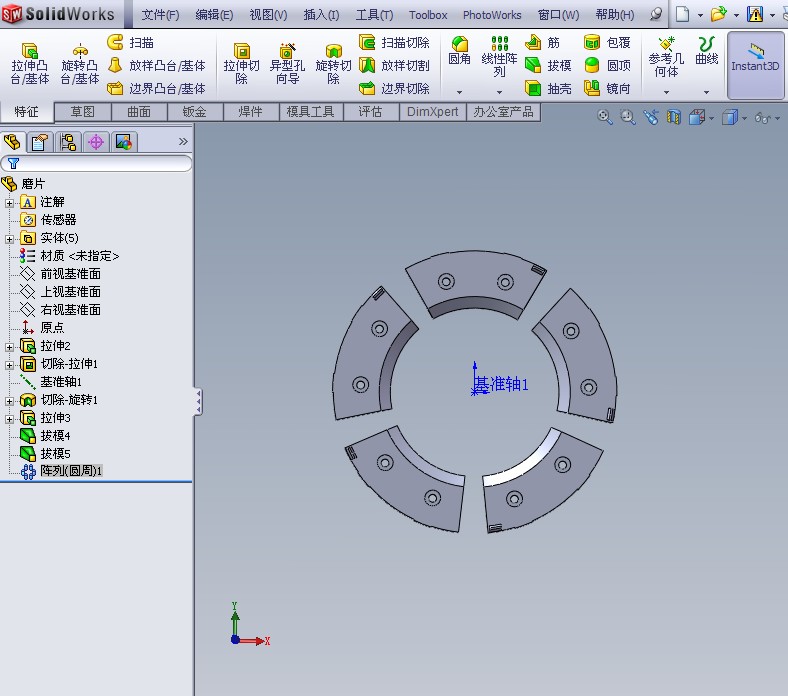

看了一下，是你操作上有问题？我用SW2009做了一次请看附件！

wwwzzzvvv · 发表于 2009-10-4 08:44:17

原帖由 h7963395 于 2009-10-3 10:51 发表 http://www.3dportal.cn/discuz/images/common/back.gif$ o- n" S; d' l- e* t% n
圆形阵列问题
% h8 H3 I1 ^1 W8 F2 E9 b9 g7 m我在圆形阵列一个拔模的实体时，老是阵列不成，提示 "此拔模方向尚未定义" 咋回事 ???
! _. e: I Q. O3 E5 S
: y5 Q4 l! P1 H. {6 L5 a2 W% q
: t8 |3 F# c- X( J磨片1是图纸磨片是实体

我用SW09做了一下，看看是不是你要的效果。

h7963395 · 发表于 2009-10-5 14:07:15

提示: 作者被禁止或删除内容自动屏蔽

xuxinzhi2006 · 发表于 2009-10-5 14:33:52

请楼主再放一个有拔模的实体文件上来，我们再试试你要的圆周阵列好吗？

wwwzzzvvv · 发表于 2009-10-5 14:44:14

原帖由 h7963395 于 2009-10-5 14:07 发表 http://www.3dportal.cn/discuz/images/common/back.gif4 j+ S' Q3 L1 W7 o/ k. P: c
我发表的是那根带拔模的齿在60度范围内的阵列

你在1#说清楚了吗？？？再把源文件上传看看。

h7963395 · 发表于 2009-10-5 15:15:45

提示: 作者被禁止或删除内容自动屏蔽

jj0000 · 发表于 2009-10-5 15:19:07

学习一下看看

xuxinzhi2006 · 发表于 2009-10-5 22:39:39

下来看看是什么原因不能阵列？

xuxinzhi2006 · 发表于 2009-10-5 22:50:18

应该是在做拔模特征时就出问题了？楼主自己再看看！

h7963395 · 发表于 2009-10-6 07:47:38

提示: 作者被禁止或删除内容自动屏蔽

wwwzzzvvv · 发表于 2009-10-6 08:09:10

原帖由 h7963395 于 2009-10-5 15:15 发表 http://www.3dportal.cn/discuz/images/common/back.gif
, s- A+ t8 S6 O8 y0 p# n. e看看这个阵列不成的原因

是让你传个拔模后的源文件，你传个视频，光看视频能找到原因吗？能知道问题出在哪里吗？？？
传个拔模后的源文件，才能从里面找原因啊！！！

OwenHsu · 发表于 2009-10-6 09:32:43

呵呵，菜鸟看不懂什么，学习一下

lystar · 发表于 2009-10-6 09:40:55

楼主可以试试看在阵列选项中选择“实体”，而不是选择“特征”，可能是这里出错了。

h7963395 · 发表于 2009-10-6 09:41:26

提示: 作者被禁止或删除内容自动屏蔽

danilso · 发表于 2009-10-6 10:12:54

原帖由 h7963395 于 2009-10-6 09:41 发表 http://www.3dportal.cn/discuz/images/common/back.gif6 m2 h+ ^7 c, D( {* L
源文件
; C: h2 ^9 {5 _$ w/ V4 B- g要求：阵列面上的那根齿，阵列5根，阵列角度60度，均布，阵列齿含拔模稍

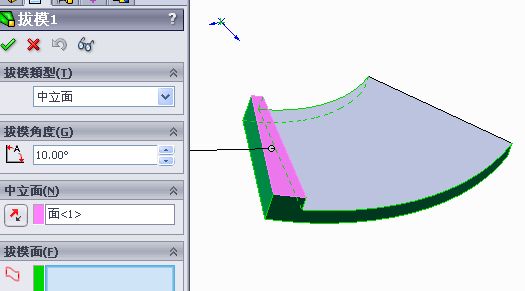

你要陣列的是拉伸2的齒,可是拔模稍包含了拉伸 1的主体,拔模肯定陣列不了,見圖.
改成先陣列齒再拔模就行啦!建模要注意順序及父子關係.

wwwzzzvvv · 发表于 2009-10-6 10:17:27

原帖由 h7963395 于 2009-10-6 09:41 发表 http://www.3dportal.cn/discuz/images/common/back.gif/ Z! o2 P5 Z+ B; a! b, b2 f
源文件
; V: R) i1 s& @8 B# c要求：阵列面上的那根齿，阵列5根，阵列角度60度，均布，阵列齿含拔模稍

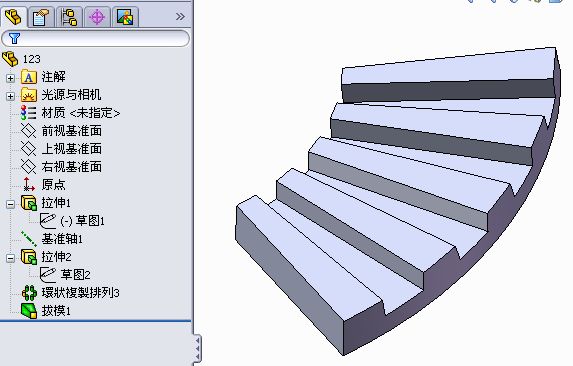

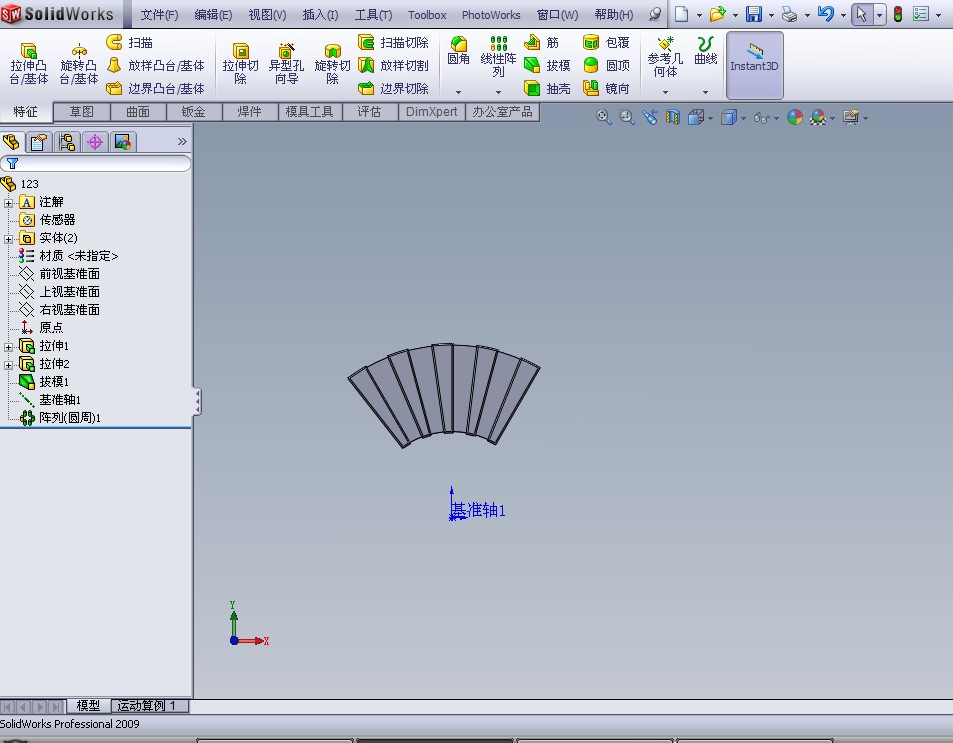

你是SW07版的，我是SW09版的，你无法打开，我截个图你看看是不是你要的效果。

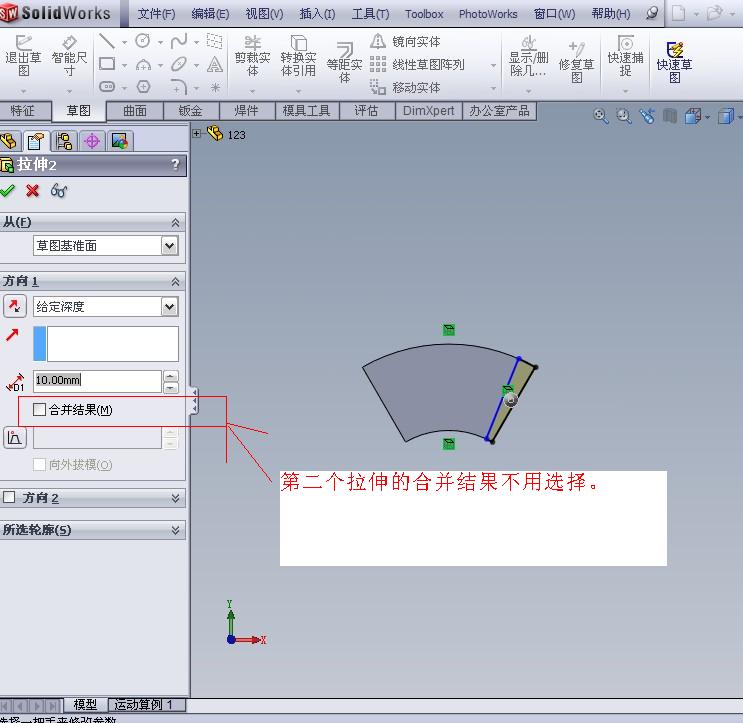

第二个拉伸体拉伸时不要选择合并结果就可以了。希望解决你的问题了，如没有在探讨。

h7963395 · 发表于 2009-10-6 13:36:07

提示: 作者被禁止或删除内容自动屏蔽
