[求助] 三维CAD习题（大家帮忙一下）

[复制链接]
liu1988
发表于 2009-11-20 14:44:48 | 显示全部楼层 |阅读模式 来自： 中国江苏扬州

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x

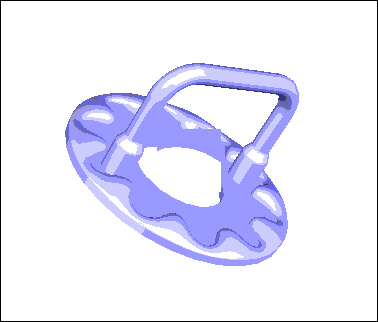

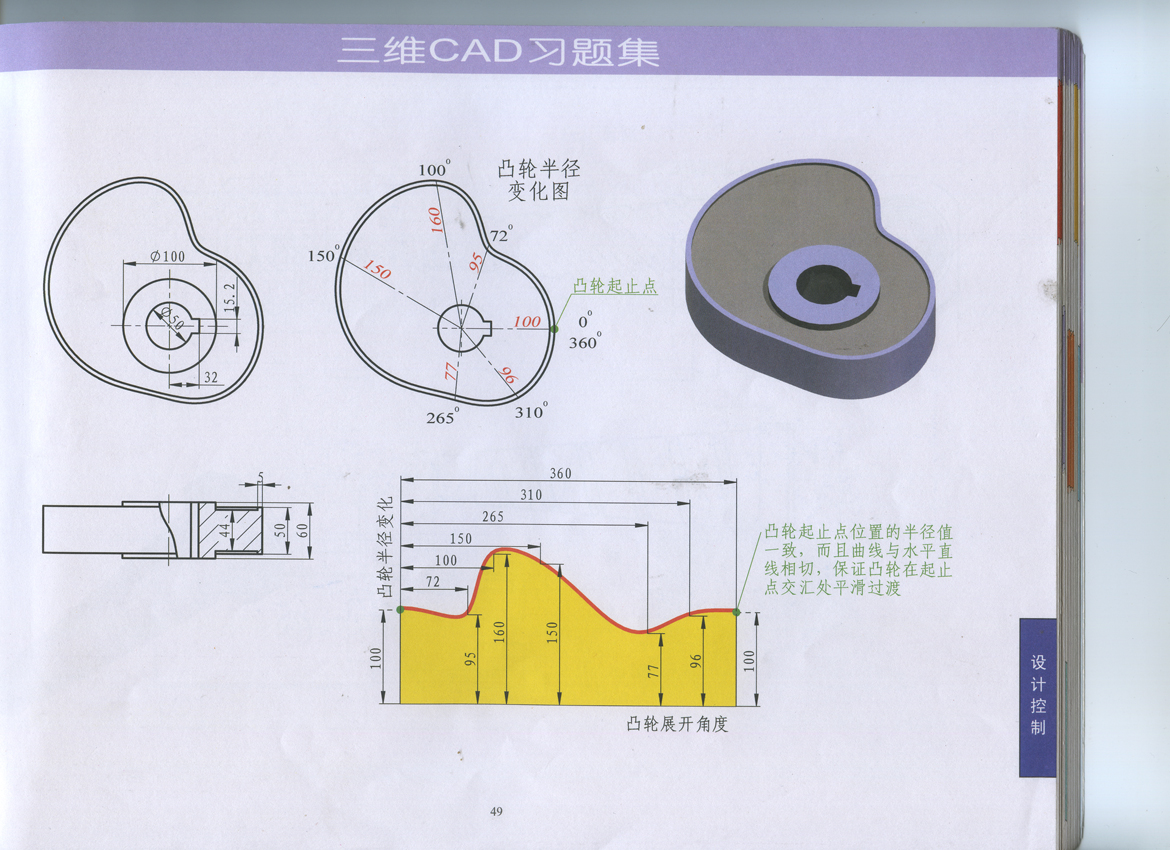

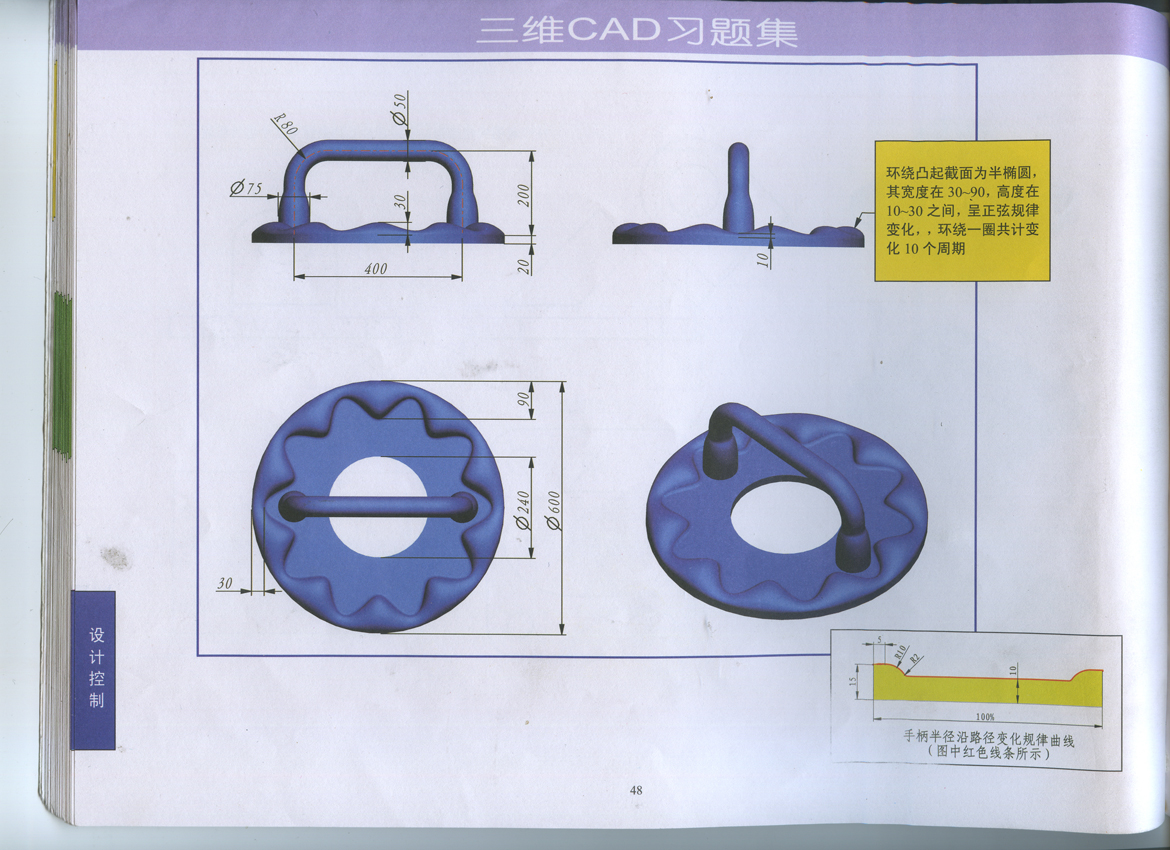

大家做的要详细一点啊，照顾一下我们这些初学者
回复

举报

recordtime
发表于 2009-11-20 15:19:56 | 显示全部楼层 来自： 中国江苏南京
等高人吧。
回复 支持 反对

举报

danilso
发表于 2009-11-20 15:50:03 | 显示全部楼层 来自： 中国广东惠州
老梗! ?: ^, e4 t- N  a* ?" c4 A

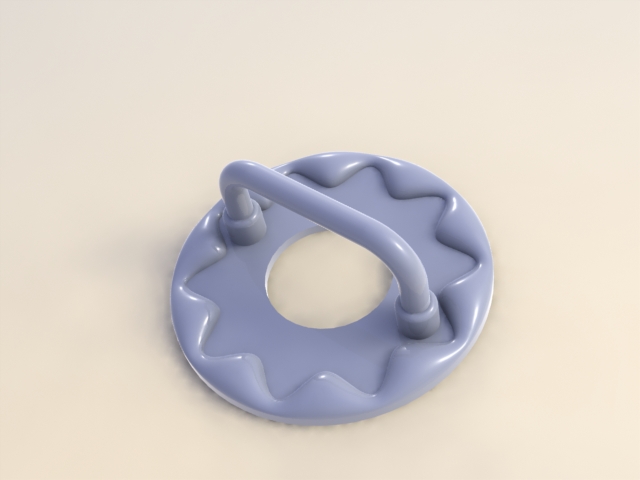

花盤.rar (283.12 KB, 下载次数: 78)
回复 支持 反对

举报

lyh020209
发表于 2009-11-20 16:00:00 | 显示全部楼层 来自： 中国广东深圳
第一个在别的论坛做过& b. u( m2 ?+ u+ ?
关注下第二个，看看高手怎么做的
回复 支持 反对

举报

recordtime
发表于 2009-11-20 16:08:15 | 显示全部楼层 来自： 中国江苏南京

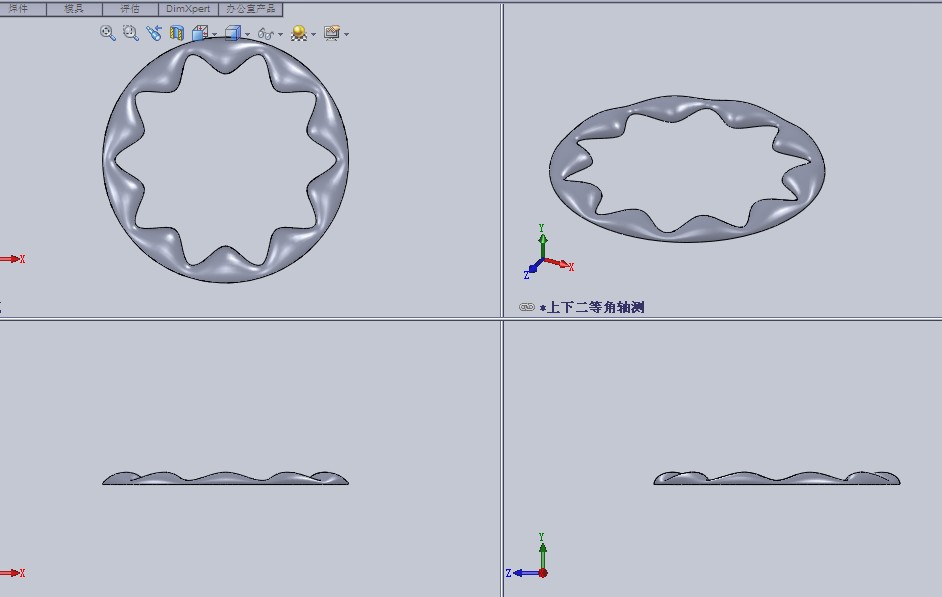

part.rar (290.38 KB, 下载次数: 40)
回复 支持 反对

举报

recordtime
发表于 2009-11-20 16:19:05 | 显示全部楼层 来自： 中国江苏南京
  ~& O. Z' F# J/ Z大师的图有误 吧。图上那个椭圆是指高处和低处的截面尺寸！30-90，10-30
回复 支持 反对

举报

wangpeng1046
发表于 2009-11-20 16:59:29 | 显示全部楼层 来自： 中国山东青岛
实在不会，像大侠学习
回复 支持 反对

举报

wangpeng1046
发表于 2009-11-20 17:00:04 | 显示全部楼层 来自： 中国山东青岛
不知道楼上的能不能把过程分解下
回复 支持 反对

举报

chif0360
发表于 2009-11-20 17:21:45 | 显示全部楼层 来自： 中国浙江湖州

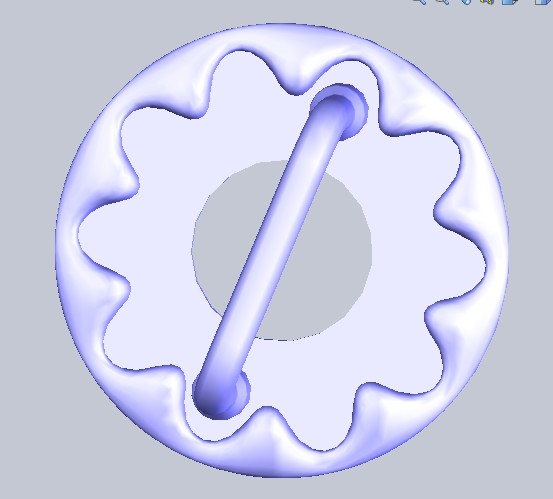

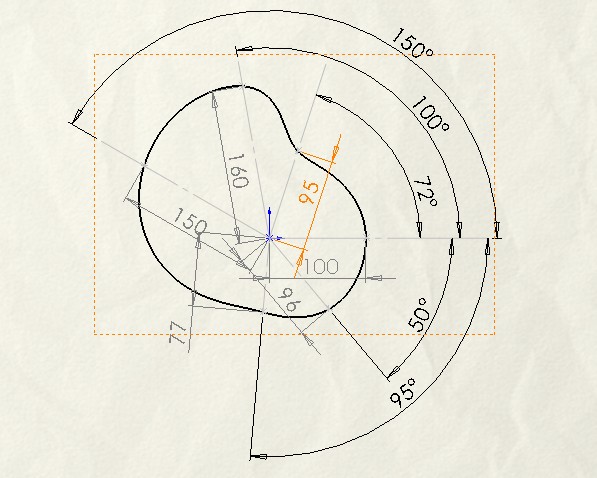

既然第一题有人做了，那我就做下第二题了，只做了凸轮外形，其他的相信大家都知道怎么做，我是个很懒的人，方法好像有点复杂，呵呵。08版的
0 V4 f$ d# j5 f9 w* h
# X5 {6 Q: Z* I& z7 D2 k8 \[ 本帖最后由 chif0360 于 2009-11-20 17:23 编辑 ]

零件1.rar

86.18 KB, 下载次数: 51
回复 支持 反对

举报

wangpeng1046
发表于 2009-11-20 17:23:58 | 显示全部楼层 来自： 中国山东青岛
终于会做了，哈哈 :)
回复 支持 反对

举报

liu1988
 楼主| 发表于 2009-11-22 17:51:32 | 显示全部楼层 来自： 中国江苏扬州
原帖由 chif0360 于 2009-11-20 17:21 发表 http://www.3dportal.cn/discuz/images/common/back.gif8 l# Z$ [$ B8 k, r$ b
既然第一题有人做了，那我就做下第二题了，只做了凸轮外形，其他的相信大家都知道怎么做，我是个很懒的人，方法好像有点复杂，呵呵。08版的
# V8 x' i& ~4 T& ?- b0 {( S1 ]1 _! J2 p! M$ N

, `  S0 _( }/ |+ |, v! u; l$ L; A" |. {. e/ n) l5 h- n
大侠看看我的草图错在那里，草图的原理是什么, i! H# d& \4 t. Q3 T! U
* L3 \9 j9 U/ B+ s
[ 本帖最后由 liu1988 于 2009-11-22 18:07 编辑 ]

1.rar

21.74 KB, 下载次数: 17
回复 支持 反对

举报

w_hs1
发表于 2009-11-22 19:37:27 | 显示全部楼层 来自： 中国上海
原帖由 liu1988 于 2009-11-22 17:51 发表 http://www.3dportal.cn/discuz/images/common/back.gif, u6 w8 [( b  [9 x; l2 |
大侠看看我的草图错在那里，草图的原理是什么
4 x% Q* _& {2 d1 f* {' {9 V. d
8 I- ?, `2 d; T% N' y( h

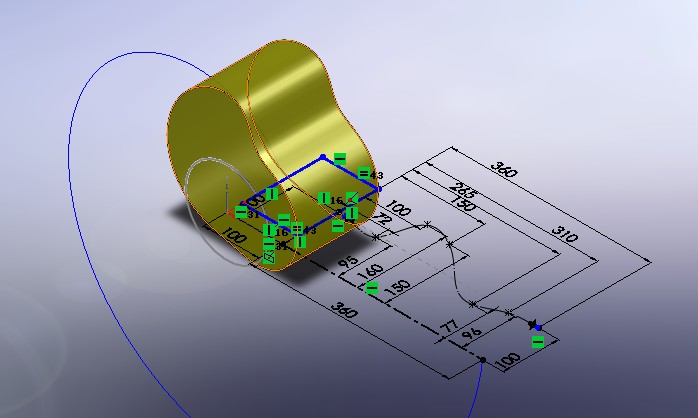

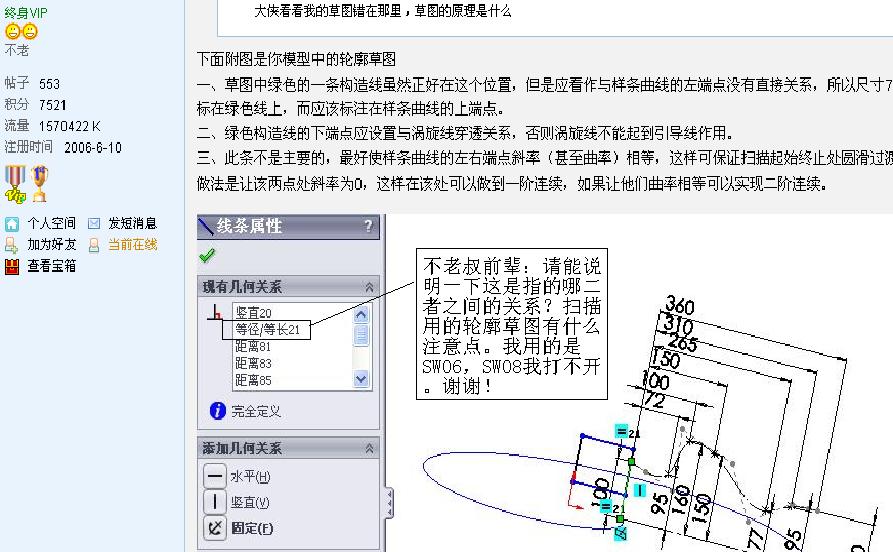

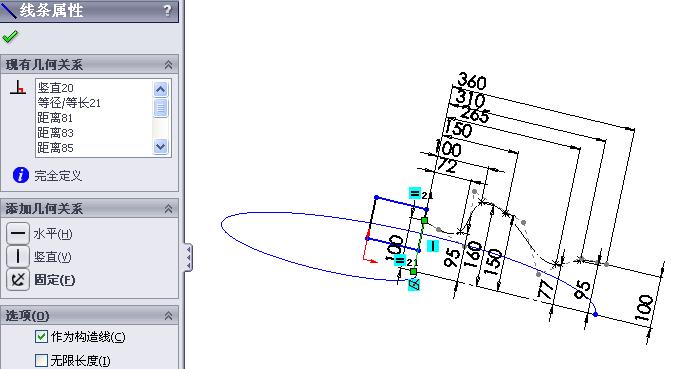

下面附图是你模型中的轮廓草图7 y" m2 G2 }" w
一、草图中绿色的一条构造线虽然正好在这个位置，但是应看作与样条曲线的左端点没有直接关系，所以尺寸72-360不应标在绿色线上，而应该标注在样条曲线的上端点。6 X8 _2 {% v* m, P
二、绿色构造线的下端点应设置与涡旋线穿透关系，否则涡旋线不能起到引导线作用。# }: ]' r4 |. W# N& y
三、此条不是主要的，最好使样条曲线的左右端点斜率（甚至曲率）相等，这样可保证扫描起始终止处圆滑过渡。楼主的做法是让该两点处斜率为0，这样在该处可以做到一阶连续，如果让他们曲率相等可以实现二阶连续。
" O% ]) F# N) {: l( B" n' O+ t1 t+ ?( V( A0 Q
回复 支持 反对

举报

liu1988
 楼主| 发表于 2009-11-22 19:45:11 | 显示全部楼层 来自： 中国江苏扬州
[quote]原帖由 w_hs1 于 2009-11-22 19:37 发表 http://www.3dportal.cn/discuz/images/common/back.gif$ T  Y6 V5 r& x" f) f7 s
, t# Y1 @9 z( E
3 b& C  P1 r+ o- q# c5 Y# |
下面附图是你模型中的轮廓草图3 @* K3 R7 W, x8 h5 N. |& I
一、草图中绿色的一条构造线虽然正好在这个位置，但是应看作与样条曲线的左端点没有直接关系，所以尺寸72-360不应标在绿色线上，而应该标注在样条曲线的上端点。
# U* c' r+ |) U二、绿色构造线 ... + U' u) {3 A$ M0 ]$ F4 b

4 c2 b" ?7 Y2 y5 v+ O" O谢谢大侠
回复 支持 反对

举报

chif0360
发表于 2009-11-22 19:56:47 | 显示全部楼层 来自： 中国浙江湖州
我的PART等所有草图全部约束完再去理解确实有点搞不清眉目，有不老叔为楼主做解答更好不过了，这道题我做的时候想法本来就来源于不老叔的扫描之挪移心法，具体想法和思路大家可参照此贴
( P( c2 R: e% \  s* g3 L: i( ~http://bbs.icax.cn/viewthread.ph ... p%3Bfilter%3Ddigest
/ q$ [9 O# C; d7 H- ?( B; N不知道论坛允许外链么，(*^__^*) 嘻嘻……
回复 支持 反对

举报

jsb002
发表于 2009-11-23 13:53:54 | 显示全部楼层 来自： 中国浙江舟山

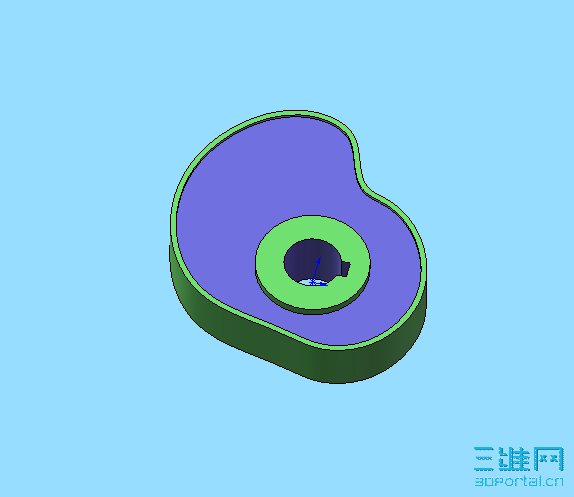

尺寸都能满足 :lol:
回复 支持 反对

举报

liu1988
 楼主| 发表于 2009-11-24 18:59:32 | 显示全部楼层 来自： 中国江苏扬州
[quote]原帖由 w_hs1 于 2009-11-22 19:37 发表 http://www.3dportal.cn/discuz/images/common/back.gif
' e$ d; {0 ?! u2 \3 w% [% w1 r  o1 ^$ O6 ]" n# d
6 O, D) m( ]# A- d* g; X$ E2 x0 P
下面附图是你模型中的轮廓草图
5 M4 ~1 F5 q0 z$ y( e  V一、草图中绿色的一条构造线虽然正好在这个位置，但是应看作与样条曲线的左端点没有直接关系，所以尺寸72-360不应标在绿色线上，而应该标注在样条曲线的上端点。) b$ y/ e' {/ q* t# O- C
二、绿色构造线 ... 0 H; E0 ?$ P& F' K: i; p7 R

, o+ x8 F9 e: w6 y- j* T

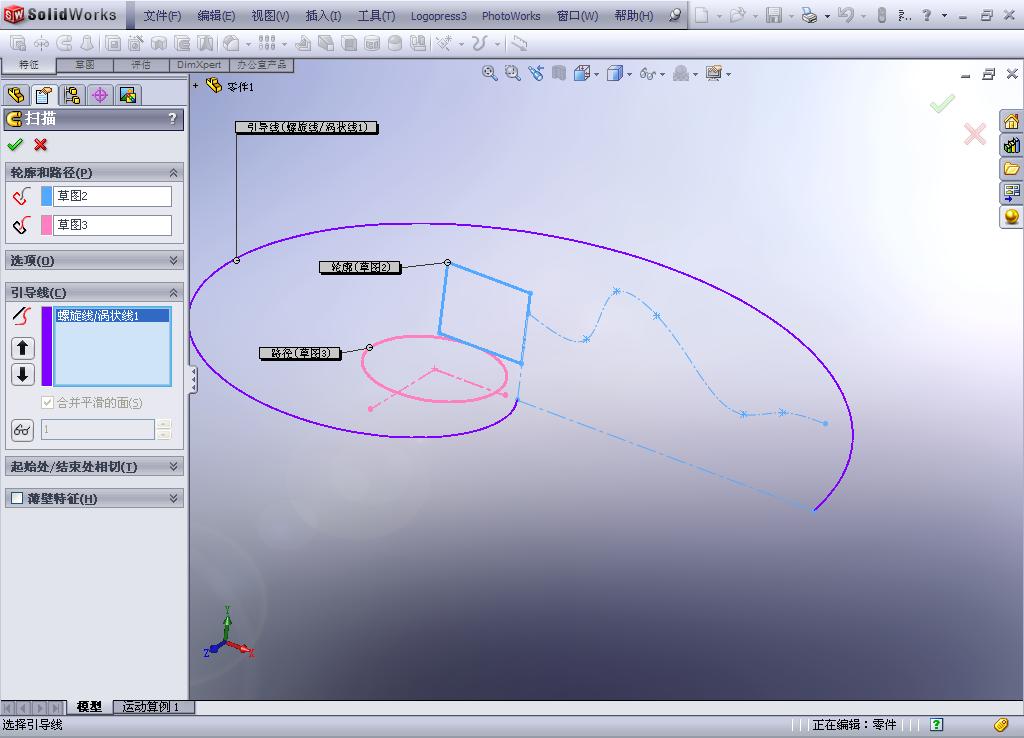

$ A2 U# r& L, q$ v- M5 c& D5 I/ d大侠我按你的指点的又画了一遍，满足了第一、二点要求。但还是扫描不出来。出错提示：扫描路径切线变化太快，无法生成中间的草图。请问这是怎么回事。另外我看了”不老“扫描，原理似乎懂了一些。附上出错的源文件，在一次麻烦大侠看一下。, L/ Y  p) q. j1 W$ n; A
& q! d% [; F. X$ Y9 I* N
[ 本帖最后由 liu1988 于 2009-11-24 19:01 编辑 ]

凸轮.rar

20.7 KB, 下载次数: 11
回复 支持 反对

举报

chif0360
发表于 2009-11-24 21:02:42 | 显示全部楼层 来自： 中国浙江湖州

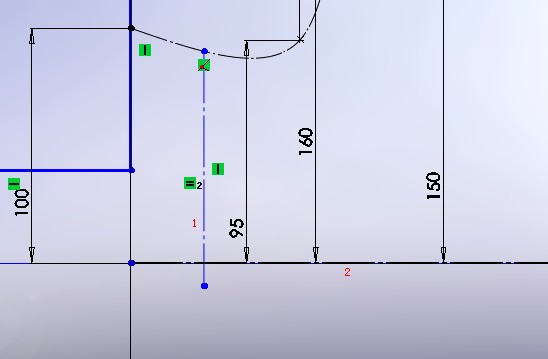

看了下LZ的草图发现有两个问题。
8 m* n6 y1 @& L/ W1.去除直线1与涡状线的穿透关系后，发现直线1下端未约束，下端应于直线2重合，或与原点水平。5 Y8 Y* p& l% S
2.涡状线改为逆时针，这个不好解释，可能与扫描路径的默认朝向有关
回复 支持 反对

举报

w_hs1
发表于 2009-11-24 23:27:26 | 显示全部楼层 来自： 中国上海
楼主的图看了一下，只要将螺旋线旋向改一下就可以了
2 h4 V: K# ~/ l0 M穿透点不必与基准线重合或与原点水平，因为与螺旋线穿透本身就包含了该点的水平约束。- W) o% L2 s* G4 H: c, A
在此题中问题不大，但是通常带引导线的扫描最好轮廓草图能完全定义，欠定义在许多情况下容易出错。
回复 支持 反对

举报

jsjy-wgz
发表于 2009-11-25 10:24:39 | 显示全部楼层 来自： 中国江苏泰州
不老叔，请指点一下您的移心扫描方法的注意点。谢谢！
回复 支持 反对

举报

mkey
发表于 2009-11-25 10:48:54 | 显示全部楼层 来自： 中国浙江温州

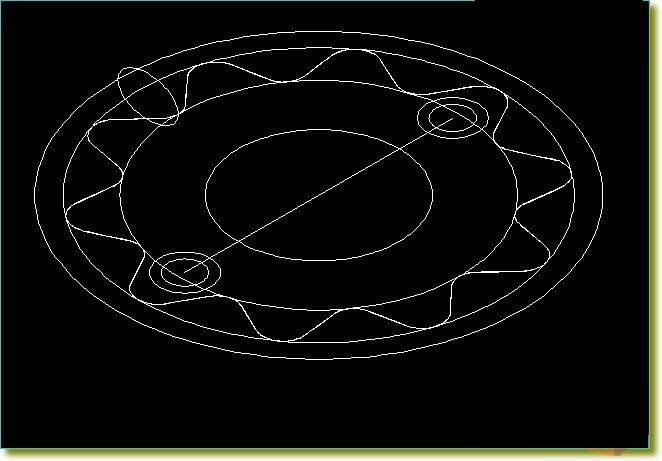

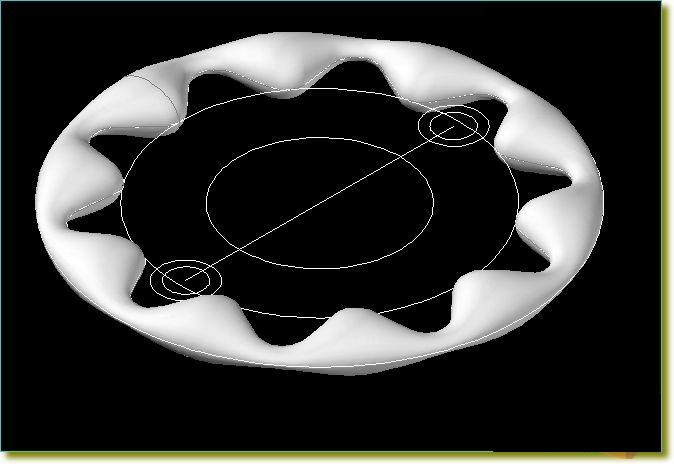

http://www.jcwcn.com/article/2008/0818/autocad_30928_2.html* l+ e  W% ~0 u
放样可以做出( f6 K7 r' k- @  X

) z* |: T! }! o; w9 d; r6 ^, Q+ x0 d2 T[ 本帖最后由 dongjiekey 于 2009-11-25 10:51 编辑 ]
回复 支持 反对

举报

w_hs1
发表于 2009-11-25 11:02:06 | 显示全部楼层 来自： 中国上海
答19楼$ O+ B; ^$ o+ p2 q$ o* [
绿色构造线与矩形的宽度等长。
# m! S% _1 h  @  i8 I" O8 U8 B; s5 C6 |; T- ^  j. w1 e
答20楼8 u, Q1 Z; v* y7 V$ G/ }( Q4 q- p
看了你的链接，其做法题目说是放样，其实是扫描。可能autocad中的这类放样就是SW中的扫描。如果在硬要用SW中的放样来做，那实在是太繁琐了。
回复 支持 反对

举报

jsjy-wgz
发表于 2009-11-25 12:50:49 | 显示全部楼层 来自： 中国江苏泰州
不老叔前辈：能帮我指点一下，我错在什么地方！谢谢！（见附件）

凸轮.rar

56.17 KB, 下载次数: 9
回复 支持 反对

举报

jsjy-wgz
发表于 2009-11-26 14:43:24 | 显示全部楼层 来自： 中国江苏泰州
请知道我在什么地方出错的师傅们指点一下(原文件在上一楼SW06版的)。谢谢！
回复 支持 反对

举报

jsjy-wgz
发表于 2009-11-26 14:45:42 | 显示全部楼层 来自： 中国江苏泰州

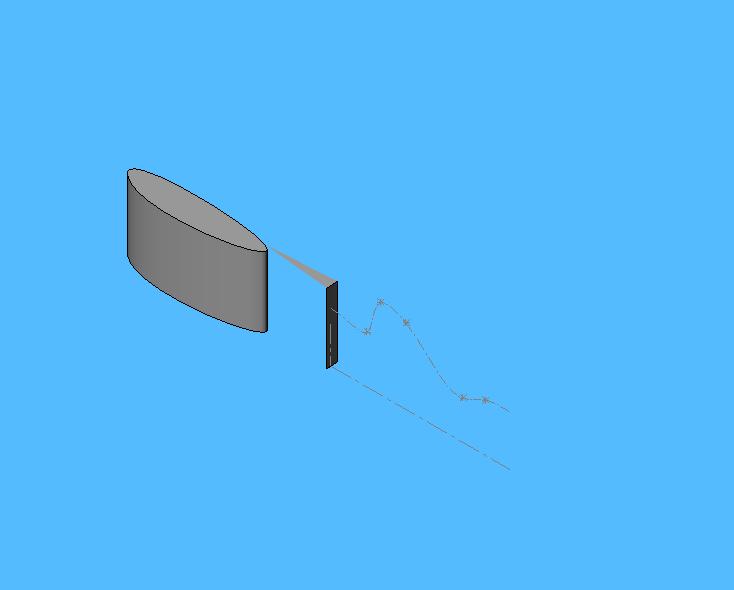

发一下我做的贴图！
回复 支持 反对

举报

liu1988
 楼主| 发表于 2009-11-26 18:22:11 | 显示全部楼层 来自： 中国江苏扬州

) z9 K8 g* @! o+ ?6 C; z问题已解决
/ R0 w% `$ h# r3 ^  G这是我做的凸轮视频，希望对新手有用 sw06
, |' f' C, J# b& Ahttp://xz.qupan.com/down/xiangshuilcc_5240129.html

凸轮1.rar

24.79 KB, 下载次数: 14
回复 支持 反对

举报
