[求助] SW2010如何测量轴与面的或面与面的角度

[复制链接]
发表于 2009-11-22 11:39:39 | 显示全部楼层 |阅读模式 来自: 中国浙江金华

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
在SW2010中如何测量轴与面及面与面的角度呀,只看到测量距离的命令
" m( R. c, U4 q- I/ m5 I; u) s2 v# O, C+ U+ h
还有, 我在装配时怎么也装不上,就说面与面间的角度为0.002度,怎么也配合不上,这样看来精度也太高了吧,怎么调整比较好呢,请大侠帮忙呀(所装配零件为UG打点造型出来的,后转换到SW中,为实体的)& e# Z4 h& _, E8 a% o* H  H: V

. `( Z  _1 e% p: ~[ 本帖最后由 pdhjajj 于 2009-11-22 11:40 编辑 ]
发表于 2009-11-22 12:28:38 | 显示全部楼层 来自: 中国山东临沂
用UG打点出来的模型往往是尺寸存在偏差的,建议根据打点出来的模型再进行三维修整。
' x: V9 b' ~# F# n测量两个面角度方法如下. Z; v0 ^( Z7 d5 l# G

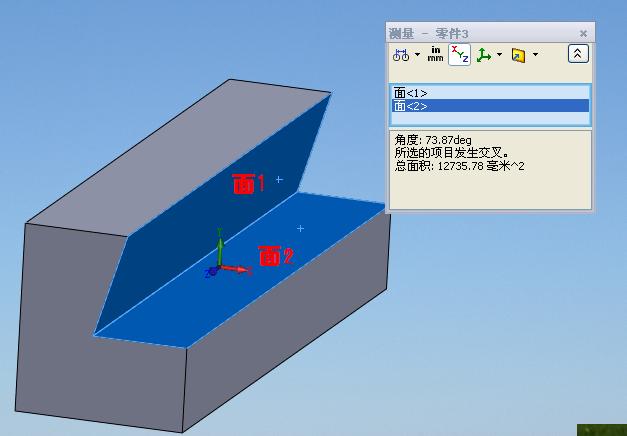

点击工具栏中的测量按钮 测量工具.jpg 3 y6 J. y' x4 i) f- p/ C  V9 S7 v, u
然后选择要测量的两个面
- R" q% n4 J* Z# ~$ ~% A+ b9 Y就会出现两个面的角度" @, X0 y! V6 G) c, S8 T( y* T. C
发表于 2009-11-22 19:17:12 | 显示全部楼层 来自: 中国安徽马鞍山
可以先做基准面或基准轴,然后用智能尺寸去标注。
发表于 2009-11-22 20:59:11 | 显示全部楼层 来自: 中国广东深圳
直接用两个面或者一个面一个轴的中心线测量就行了。
 楼主| 发表于 2009-11-23 10:22:03 | 显示全部楼层 来自: 中国浙江金华

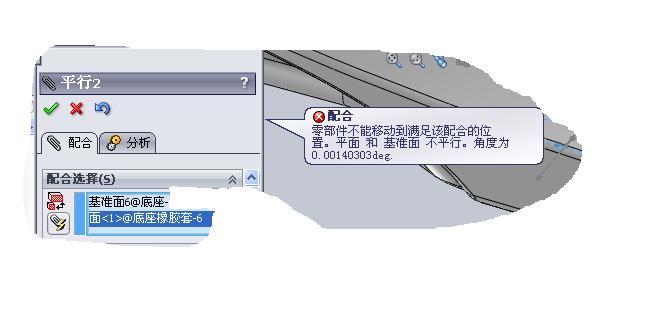

测量时间两面角度为0.00度,但是选配合时就是不,行见附图2 d6 G$ S. B7 g0 @1 l8 Z
就卡在这里好几天了,不知道怎么解决
发表于 2009-11-23 10:54:32 | 显示全部楼层 来自: 中国江苏常州
原帖由 pdhjajj 于 2009-11-23 10:22 发表 http://www.3dportal.cn/discuz/images/common/back.gif; n# h) A8 H. {' B  m( f3 [8 Q; f
测量时间两面角度为0.00度,但是选配合时就是不,行见附图( {4 i4 z6 b. U8 e! z
就卡在这里好几天了,不知道怎么解决
( T+ C- A; e& `
有时候配合是容易出错,而且需要用到一些非常规手段) f( |# q! C5 b
建议加个平行配合先,再用距离配合试试
 楼主| 发表于 2009-11-23 13:02:52 | 显示全部楼层 来自: 加拿大

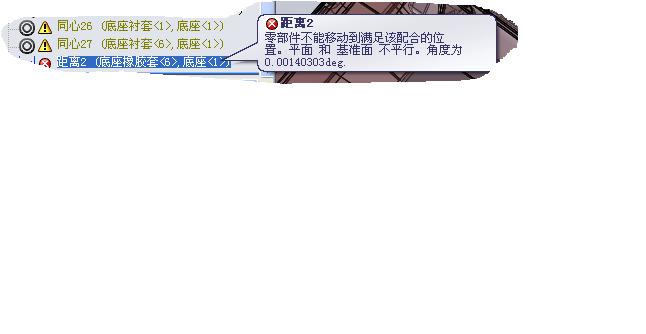

加平行配合也不行,出现图示情况
发表于 2009-11-25 22:28:03 | 显示全部楼层 来自: 中国安徽淮南
打开需要配合的零件,在相对应需要配合的地方,放上基准点,保证让你配合上。  m( f, C0 K4 B( |$ x
我们公司以前的有一种老产品,其中有不少的钣金件组焊起来的,有点图纸放样尺寸是把角度取整,相配合的零件,却是把长度尺寸取整。后来,单个零件加入了基准点,用点来配合,就方便多了,你可以试试。
0 U  u3 |: G! x; y  _不行的话,请把相配合的零件放上来。
