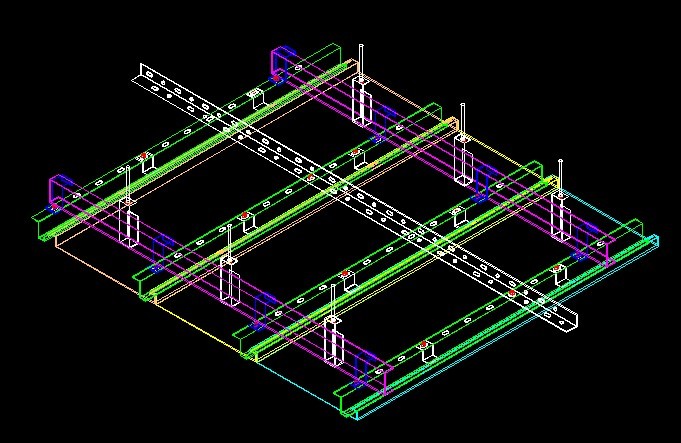

高手路过请看一下，这个图怎么画啊？

kimger007 · 发表于 2009-12-12 16:50:36

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

高手路过请看一下，这个图怎么画啊？说一下大致过程就可以，我不知道是怎么个程序。

ipmt · 发表于 2009-12-12 18:14:23

不解要是画立体的我会平面的就是白痴了

gongwen0519 · 发表于 2009-12-12 19:33:45

楼主这图应当是三维实体的二维线框图啊，三维建模就行了。

kimger007 · 发表于 2009-12-13 09:20:54

怎么建模啊？简单的程序能说一下吗？

sunnyoldman · 发表于 2009-12-13 10:16:50

还是自己找本书或在本站下载一本看看吧，这不是一句两句话就能表达清楚的。

wliang8857 · 发表于 2009-12-13 11:59:26

画个截面，然后拉伸，就成了
你这又没曲面，好画的

yjhua2005 · 发表于 2009-12-13 19:26:59

我来给你讲下如何画这个图，1：用proe画出这个图的立体模型。 2：转换这个图形的显示模式。 3：另存为*.cgm格式。 4：用proe打开*.cgm格式。5：另存为*.dwg格式。6：用AutoCAD打开*.dwg格式。就可以满足你的要求了。

关键是第二步，你自己去领会怎么去转换这个图形的显示模式。领会不出来给我发消息吧。说明你笨。

chsdragon · 发表于 2009-12-14 11:03:23

如果图感强的话，个人感觉用CAD里的轴测图画法就可以了，

muddyfoot · 发表于 2009-12-24 14:59:24

同意，轴测图可以做到。不过CAD都有三维功能啊

czy12 · 发表于 2009-12-24 15:58:55

extrude......

爱好而已 · 发表于 2009-12-25 09:40:37

画三维吧！三维挺简单的！

童心常在 · 发表于 2009-12-26 13:02:02

这应该是三维线框图。

shenyineng · 发表于 2009-12-29 10:34:47

无知啊！！~

dyzsc · 发表于 2009-12-29 10:56:15

这个用三维软件画，挺方便的，比如SOLIDWORKS

机械设计520 · 发表于 2009-12-29 14:26:45

用SW做最多一个小时能做出来了

shaly713 · 发表于 2010-1-31 16:20:08

感觉还是三维的可能比较好画点

fengyuaoxia · 发表于 2010-2-2 22:07:49

7喽的方法不错，不过没有必要转两遍，直接转即可。

jun_wang · 发表于 2010-2-3 10:43:56

这个用CAD三维功能，够了，不复杂
这个是CAD三维画的，没消隐而已
