图形尺寸标准问题

yang_201 · 发表于 2009-12-31 14:27:24

您需要登录才可以下载或查看，没有帐号？注册

x

希望大家给提供一个经典图形尺寸标准的例题！
公差，粗糙度，形位公差样样都全的例题！

CENBAOYI · 发表于 2009-12-31 14:39:06

提示: 作者被禁止或删除内容自动屏蔽

lhf999 · 发表于 2009-12-31 14:40:46

看这本书吧：

《机械精度设计图例及解说》：
http://www.3dportal.cn/discuz/viewthread.php?tid=783046

llluuu119 · 发表于 2010-1-2 10:35:43

先找几本机械书看看

TTTianWang · 发表于 2010-1-2 13:05:50

看一下形状和位置公差的国家标准也可以,这里面对标注的要求很全面

svw0936 · 发表于 2010-1-2 15:26:52

求这样的例题，说实在的，还不如去学机械制图

yang_201 · 发表于 2010-1-8 09:46:37

这个我也需要，如果楼主有好的资料或例题，麻烦也给兄弟发一份，大家共同学习！471629588@qq.com

eastlakewater · 发表于 2010-1-8 13:57:48

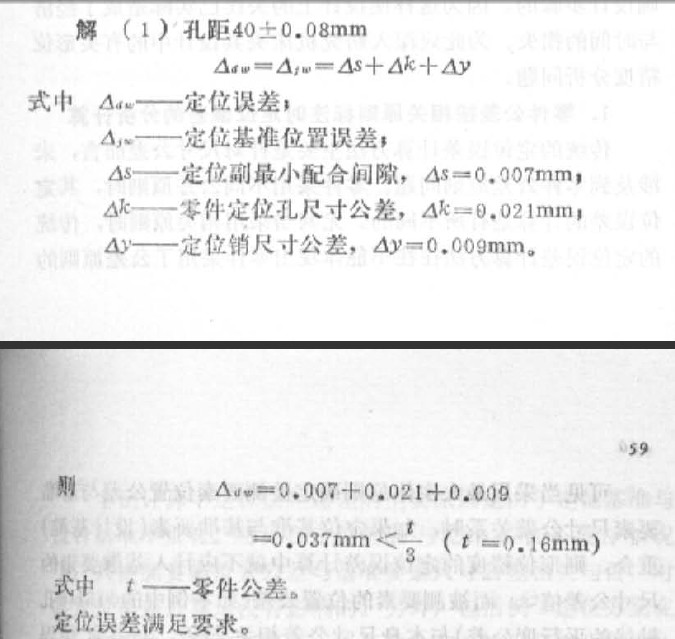

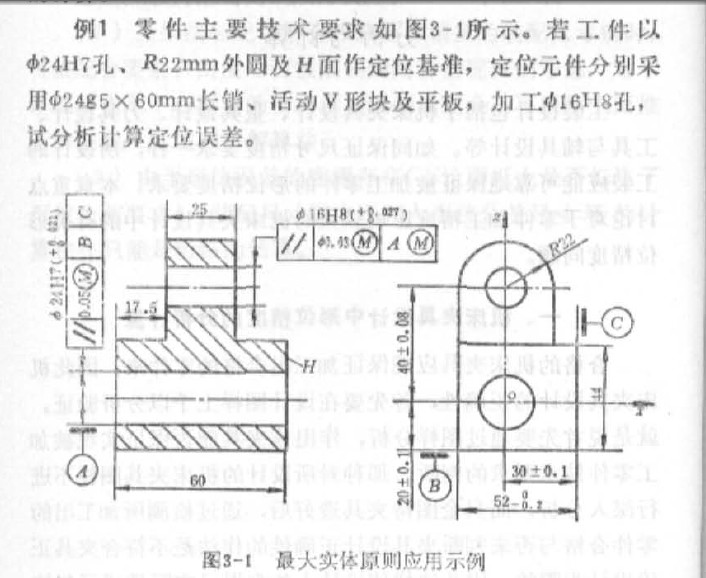

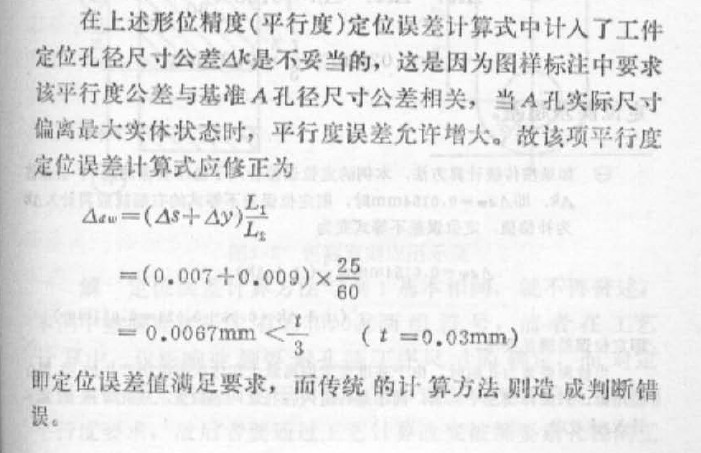

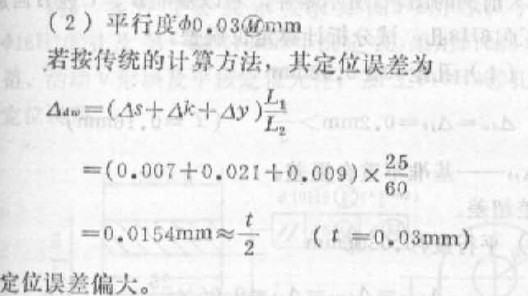

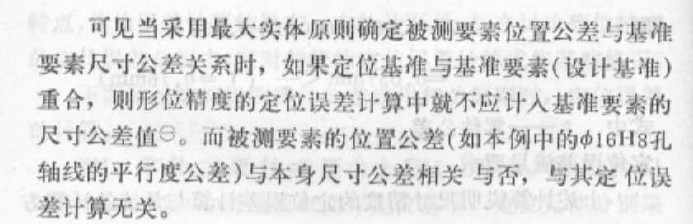

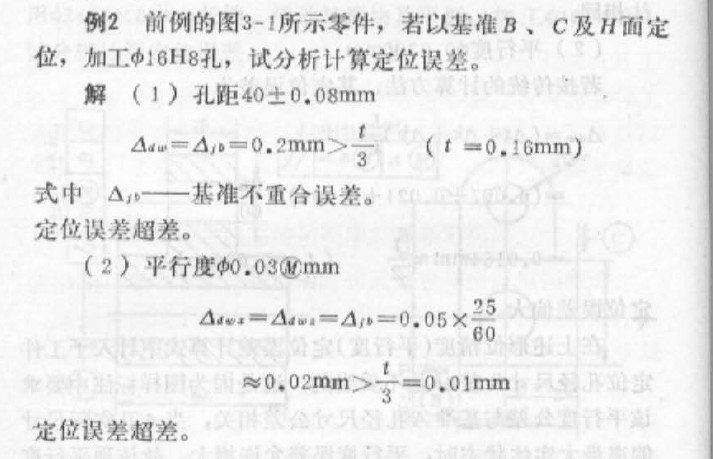

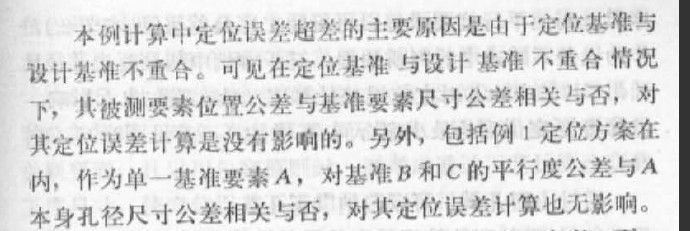

发个定位误差的计算实例

荧的影子 · 发表于 2010-1-11 11:04:40

机械手册或者五金手册上应该可以找到吧？？？

xuyehai · 发表于 2010-1-11 11:08:31

一般来说，只要是二次开发的绘图软件上都可以实现形位公差的自动给予

liuzhugang · 发表于 2010-4-12 20:30:55

机械制图，机械基础，机械零件手册，里面都有的

z8374z · 发表于 2010-4-13 09:39:15

8楼写的很精辟，受益匪浅

gogogo010 · 发表于 2010-5-5 10:42:48

8楼给出的例子倒是相当经典

wll412 · 发表于 2010-5-7 17:40:47

论坛里有《机械制图》、《公差与配合》、《形状和位置公差》等标注的典型图册吗？。

kimyzhang · 发表于 2010-5-11 14:55:32

我是来学习的

飞龙翔天 · 发表于 2010-5-24 18:47:07

好象我们上学时的课本上就有吧。

飞龙翔天 · 发表于 2010-5-24 18:47:57

查一下机械制图课本，图集里都有的。。
