工程图中的标注问题

鸿浩

: f7 r; n2 J. w! e如题：各位大师们知道的就跟下贴，谢谢！
9 [6 }  E# V) T先留个位，以后碰到问题继续添加：

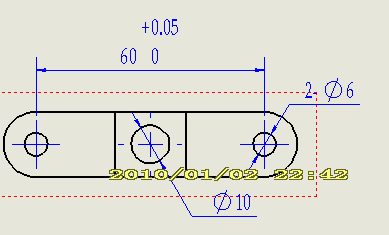

+ E$ Z; p7 B: m4 }3 d7 ^8 S1、问题请见图一，工程图中标注直径要怎么才能设置成图一的标注样式呢？
' W) L( ^+ {5 ^2 K9 N9 t' k2、问题见图一，标注后面的公差文字大小要怎么才能设置成跟标注字体大小不一样？
+ l  Q- a- ]; K' q. H- d  F( a* Z3、问题请见图二，在SW版块发个不是SW的简单问题，请大家见谅，因为这个问题实在想不明白了；
7 q2 C# `5 X+ g/ w& N# T图中的公差要怎么算的；   我查表得IT7为：0.021      查表得 f  为：-0.02
1 H4 o% F+ d5 \. x& o! d1 W5 DIT6为：0.013

我的疑问是查表得的-0.02到底是按上偏差来算还是按下偏差来算呢?     特来请教下各们大师！谢谢！

coolvtr

1、工具->系统选项->文档属性->尺寸->直径
* F8 H( C3 a/ Q5 @修改文本位置为：折断引线，水平文字
9 U% i8 _: W: s$ R9 ^: o: t6 h2、点选要修改的尺寸，尺寸->其它->文本字体->公差字体
去掉使用尺寸字体前的钩，修改字体比例为或者指定字体高度

鸿浩

如题：各位大师们知道的就跟下贴，谢谢！
先留个位，以后碰到问题继续添加：
1、问题请见图一，工程图中标注直径要怎么才能设置成图一的标注样式呢？
& Q! Q9 l" b: {# x2、问题见图一，标注后面的公差文字大小要怎么才能设置成跟标 ...
鸿浩 发表于 2010-1-2 22:46 http://www.3dportal.cn/discuz/images/common/back.gif

  t2 m" c% s+ x$ k. P二楼正解，第一至二个问题已经解决,谢谢！！

yundong66

在模板中如上设置好，就不用每次都调整了。

tenglong112

楼上的
对

ZYLIN

我来答第三个问题：H7/f6表示孔轴间的配合，是间隙配合。H7是7级基准孔，取上差。f6取双下差。公差值在SW里就有。楼主要补补公差与配合了！

鸿浩

我来答第三个问题：H7/f6表示孔轴间的配合，是间隙配合。H7是7级基准孔，取上差。f6取双下差。公差值在SW里就有。楼主要补补公差与配合了！
( y, G% o" S- o! _ZYLIN 发表于 2010-1-4 15:38 http://www.3dportal.cn/discuz/images/common/back.gif

" P5 g. ?8 f! y: j% l! i5 Z谢谢你的回答；取双下差这个我知道，我的意思是那个-0.02是应该把它看作是双下差中上面那个还是下面那个偏差；
+ G# E( Z  p5 [) r我查过资料，但感觉又很矛盾；期待能人解难；

LHX5849

孔Φ30H7（0.021  0）和轴Φ30f6（-0.020  -0.033）的配合间隙为0.02~0.054，是个定位配合。不存在什么单下差双下差问题，所有公差都是双的。请学习公差配合！否则只能抄袭别人的结果还不理解。不好意思，恕我直言。

ZYLIN

7# 鸿浩
回楼主：f6的值可以自己算，但不熟悉时会出错（就像你提的问题那样），查表还简单点。实际上，SW里就有。以φ30f6为例，标好φ30后在属性中点公差下拉列表，选套合（仅对公差），在轴公差下拉列表中选f6，可以看到公差已标好φ30（-0.020/-0.033）。从这里应该找到答案了。

lyh020209

温习一下，谢谢

鸿浩

8# LHX5849
你说的很正确，搞设计的做对于这些基本知识确识需要很正确的理解，谢谢你的直言回答！

鸿浩

7# 鸿浩
/ Y% n2 c  N$ Q2 W+ y/ R回楼主：f6的值可以自己算，但不熟悉时会出错（就像你提的问题那样），查表还简单点。实际上，SW里就有。以φ30f6为例，标好φ30后在属性中点公差下拉列表，选套合（仅对公差），在轴公差下拉列表中选f6 ...
) M- K% b: s+ }1 }ZYLIN 发表于 2010-1-5 13:18 http://www.3dportal.cn/discuz/images/common/back.gif

9楼正解，跟你学了实用的一招，谢谢！
+ H& A: Z/ r; p; c4 }" a经你这么一指点我的十窍已经通了九窍，最还只剩一窍不通了；
哈哈……祝热热心人笑口常在；
