CAD2006中，怎么样做这样的块

aitaitait · 发表于 2010-1-4 19:48:42

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由唐昕晨于 2010-1-6 12:39 编辑

在CAD2006中，怎么样做的块，是能够改变参数的？例如：做这个块①，但插入的时候，这个1是能够更改的？
能够改成2，变成②的！
请问做块的时候，需要怎么样做？

唐昕晨 · 发表于 2010-1-4 21:36:44

创建定义属性的块。这个问题论坛上经常讨论，你可以用相关字眼进行搜索。

lzh1600 · 发表于 2010-1-4 22:36:32

创建带属性的块，方法：先把图形画出来，然后选择绘图菜单中的块、定义属性，定义完属性后用block或Wblock命令创建块。标题栏、明细表、粗糙度符号等都可以用这种方法创建。

sealive_leafage · 发表于 2010-1-5 08:20:40

方法：
1、画圆；2、命令：attdef，定义属性（对齐方式为正中圆心）；3、命令：B制作块；4、命令：w写块；
使用时插入存盘的块，顺便做了个给你参考；

rongjian · 发表于 2010-1-5 09:53:30

这样的块在CAD里称为属性块。
概念：
创建属性定义后，定义块时可以将属性定义当作一个对象来选择。插入块时都将用指定的属性文字作为提示。对于每个新的插入块，可以为属性指定不同的值。

如何创建：
在“绘图”菜单中，单击“块”“定义属性”。
在“属性定义”对话框中，设置属性模式并输入标记信息、位置和文字选项。
单击“确定”。
创建属性定义后，可以在创建块定义时将其选为对象。如果已将属性定义合并到块中，则插入块时将会用指定的文字串提示输入属性。该块的每个后续参照可以使用为该属性指定的不同的值。

aitaitait · 发表于 2010-1-5 12:57:36

创建带属性的块，方法：先把图形画出来，然后选择绘图菜单中的块、定义属性，定义完属性后用block或Wblock命令创建块。标题栏、明细表、粗糙度符号等都可以用这种方法创建。9 l0 Q, \9 [3 C G" W5 R e+ M1 S
lzh1600 发表于 2010-1-4 22:36 http://www.3dportal.cn/discuz/images/common/back.gif

能不能具体一点，我按照你的方法，还是不行啊？

lzh1600 · 发表于 2010-1-5 22:23:20

本帖最后由 lzh1600 于 2010-1-5 22:27 编辑

1、启动AutoCAD

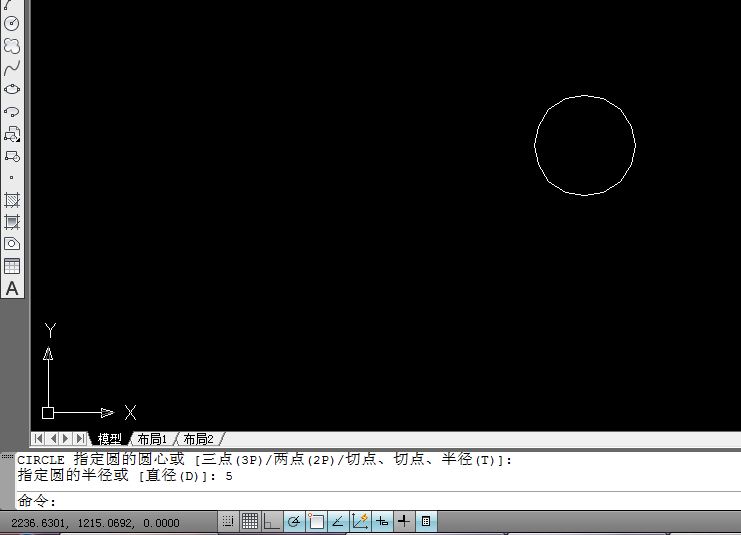

2、在命令行输入“C”并回车（或空格）
在屏幕中间任一点单击鼠标左键
在命令行输入“5”并回车

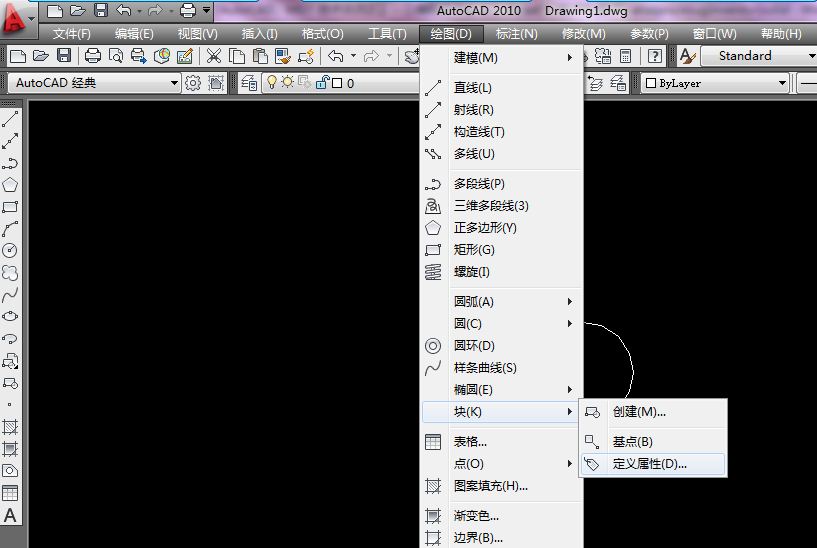

3、单击菜单中的绘图，选择“块”子菜单中的“定义属性”

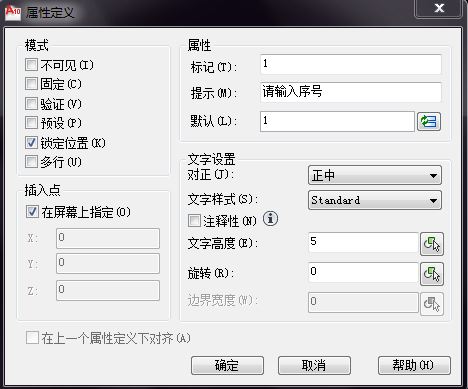

4、在弹出的“属性定义”对话框中在“标记”后面输入“1”，“提示”后面输入“请输入序号”，“默认”后面输入“1”，“文字设置”选项中“对正”选择“正中”，“文字高度”后面输入“5”，然后单击“确定”。

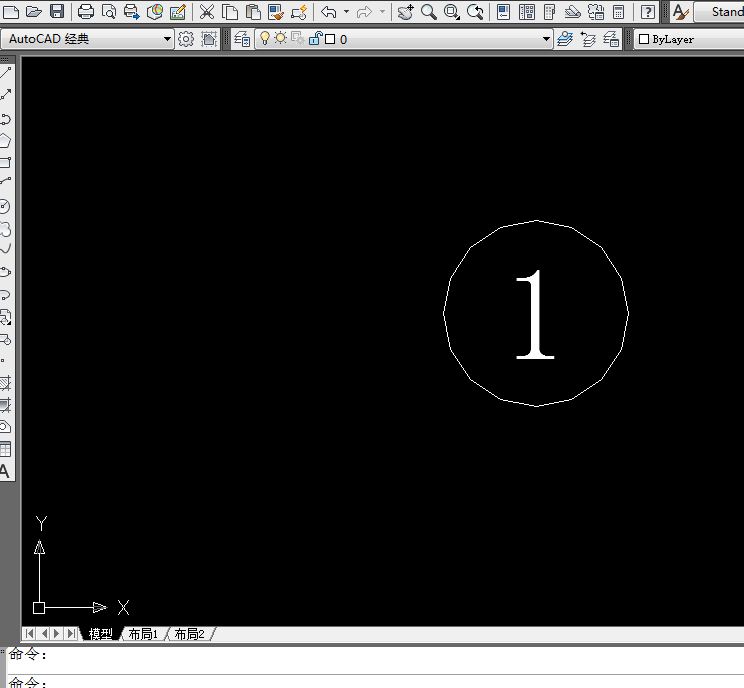

5、将鼠标停留在圆周附近，待捕捉到圆心后单击鼠标左键。

6、在命令行输入“Wblock”并回车

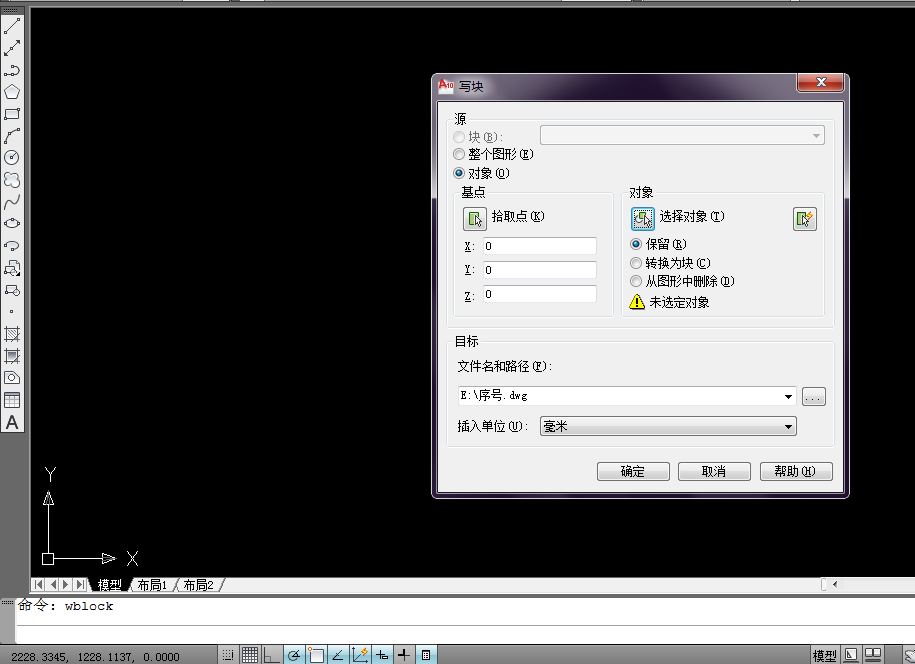

在弹出的“写块”对话框中修改文件名和路径

用鼠标左键单击“基点”下面的“拾取点”按钮
将鼠标停留在圆周附近，待捕捉到圆心后单击鼠标左键
用鼠标左键单击“对象”“选择对象”按钮
选择图中的圆和数字后回车
用鼠标左键单击“写块”对话框中的“确定”按钮。

lzh1600 · 发表于 2010-1-5 22:29:54

7、新建一个AutoCAD文件
8、在命令行输入“i”并回车

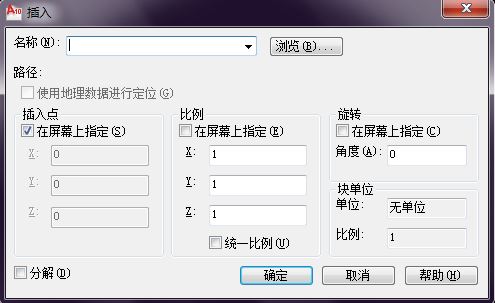

在弹出的“插入”对话框中单击“浏览”按钮，选择刚才保存的文件，然后单击“确定”按钮。

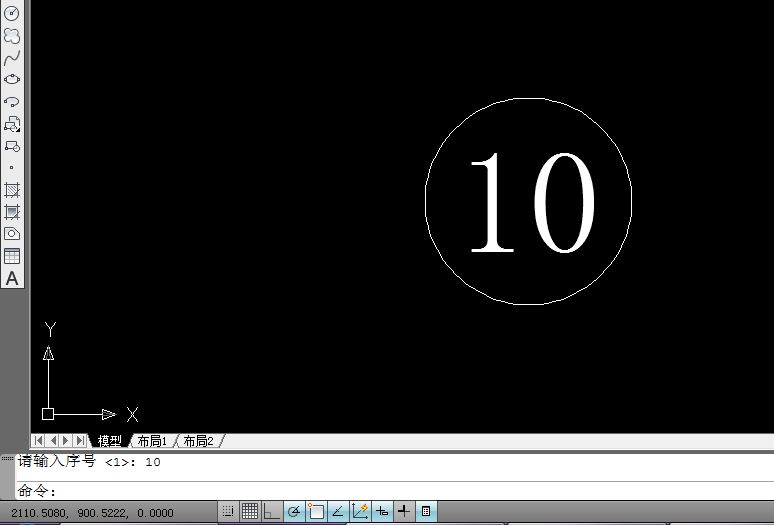

9、在屏幕上任意位置单击鼠标左键，此时命令行内提示“请输入序号<1>”，的命令行内输入任意数字后回车

lzh1600 · 发表于 2010-1-5 22:37:46

本帖最后由 lzh1600 于 2010-1-5 22:41 编辑

DWG文件也传上来，你可以参考参考。还有以上内容的DOC文件。

序号.rar (7.65 KB, 下载次数: 4)

aitaitait · 发表于 2010-1-6 08:13:13

谢谢lzh1600，问题已解决了。

kelon_love · 发表于 2010-1-6 14:33:08

學習了............
