solidworks 装配体中怎样打相应的孔？

sxfone · 发表于 2010-1-14 12:17:08

您需要登录才可以下载或查看，没有帐号？注册

x

比如 solidworks 装配体中有两个零件，一个有M4沉头孔，怎样在与它相结合的零件上打M4的螺丝孔？

如果在装配体中打的话，单独打开零件的时候M4的特征是没有的

怎样做才能使在装配体中的特征跑到零件中去？

那位高手可以图式说明以下？，

营口制造 · 发表于 2010-1-14 12:20:30

提示: 作者被禁止或删除内容自动屏蔽

KT-KID · 发表于 2010-1-14 12:53:47

你直接用孔系列在装配体里打孔就可以了自动在零件里显示的

jsb002 · 发表于 2010-1-14 12:58:36

编辑要打孔的零件，画草图与沉头孔同心就可以了

zhuangquan1 · 发表于 2010-1-14 13:04:13

直接用孔系列在装配体里打孔就可以

石朗林 · 发表于 2010-1-14 13:05:42

利用装配体里面的编辑零件功能，就可以了，除了你编辑的零件，其他的零件都是透明的一个框架

uuiioo1233 · 发表于 2010-1-14 14:41:33

将特征传播到零件就可以了

zaimingsun · 发表于 2010-1-14 18:54:16

1# sxfone

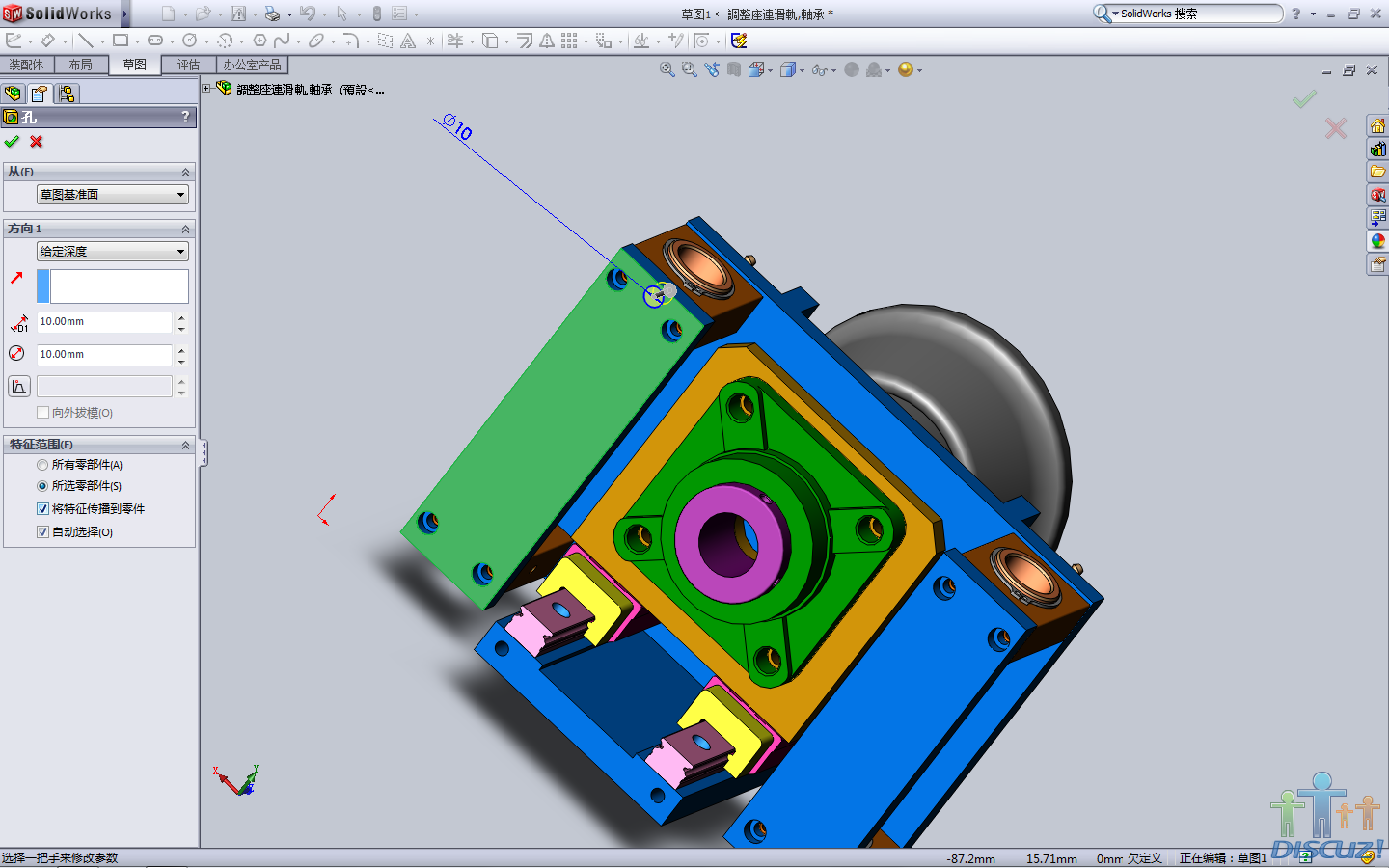

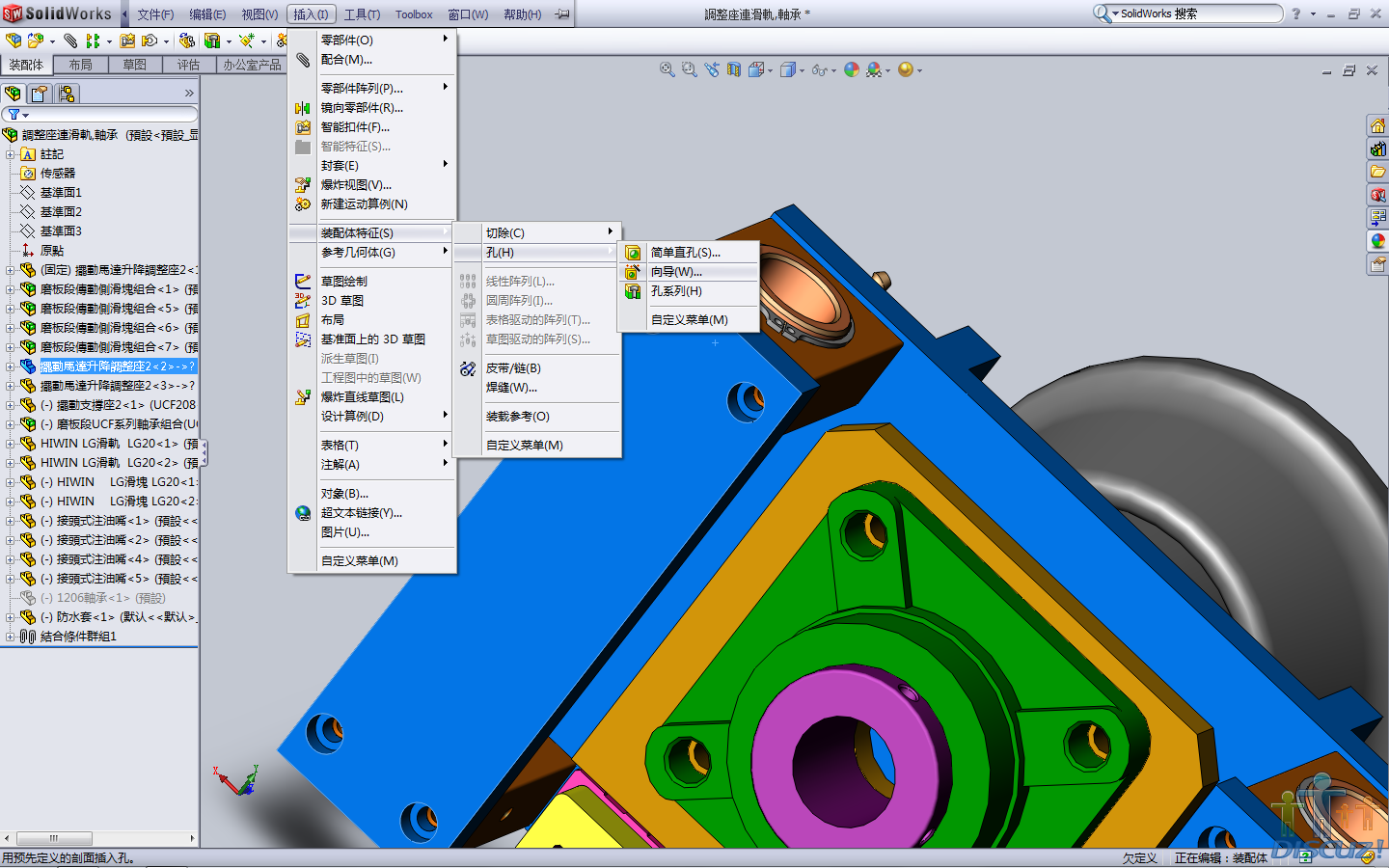

在装配体里，如图所示，插入“装配体特征”，“孔特征”
勾选“将特征传播到零件”

jincy · 发表于 2010-1-14 20:46:33

必须先选择编辑，选中要编辑的部件

F57604 · 发表于 2010-1-14 20:54:50

同意7、8楼
在下一般是利用实体引用

火狐| · 发表于 2010-1-15 01:07:06

同意7、8楼" o1 s- V3 F. @! m& Z) A# s$ ]
在下一般是利用实体引用
! L% q) o1 q# U2 yszat51980 发表于 2010-1-14 20:54 http://www.3dportal.cn/discuz/images/common/back.gif

我也是这么折腾的…………

jerryming · 发表于 2010-1-15 10:33:59

恩，7.8楼的比较正确

hyyd29 · 发表于 2010-1-15 20:30:45

提示: 作者被禁止或删除内容自动屏蔽

ljy1982 · 发表于 2010-1-16 00:24:12

编辑要打孔的零件，画草图与沉头孔同心就可以了
