UG6.0工程图怎么没有剖面线

planck1229 · 发表于 2010-1-19 00:49:05

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

今天做一个工程图
要画两个全剖视图
第一个剖视图是主视图方向的，能看见剖面线
第二个剖视有些倾斜，就没有剖面线了
谁知道这是怎么回事？怎么解决？
请指点
谢谢

uuiioo1233 · 发表于 2010-1-19 10:07:41

是不是你的剖面线设置的过大了看不到

阿帕奇 · 发表于 2010-1-19 10:31:50

调整剖面线间距，过大就不显示了

planck1229 · 发表于 2010-1-19 22:22:53

剖面线怎么进行预设置啊？

lxxl · 发表于 2010-1-21 21:17:08

可能是你的剖切方向不对，反向试试！！

哥哥很善良 · 发表于 2010-1-22 05:38:44

可能是楼主你的剖面线间距过大，还有就是被你设置隐藏了。

gossen · 发表于 2010-1-24 01:18:14

剖面线的颜色与底色相同了。

guocong102081 · 发表于 2010-1-24 12:14:25

看看路过的学系系

poxiangzi · 发表于 2010-1-28 08:44:28

本帖最后由 poxiangzi 于 2010-1-28 08:45 编辑

6.0的我没有安装，但我想4.0的操作是类似的，以下的操作都是基于4.0的，首先声明。

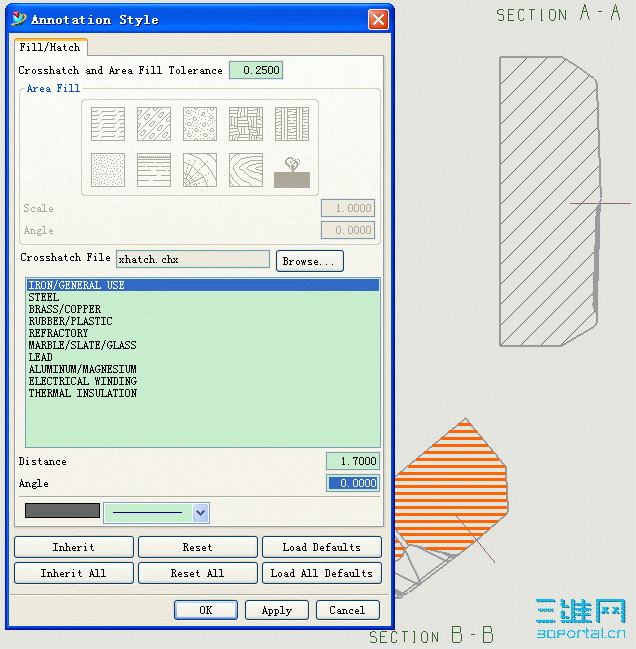

1）楼主的问题，除了楼上诸位的所涉及的，还有一个被忽略的问题，就是剖面线的角度问题，我想软件的默认剖面线角度都是基于正投影而设定的（UG为45°），这样当你的投影视图不是沿着X轴、Y轴正投影，而是沿着与坐标轴成45°方向（或接近45°）投影下去，剖面线就会与投影视图边界平行（或接近平行），此时如果剖面线的距离设置得比较大，根本无法看到剖面线，如图1所示，不知楼主的问题是不是与我描述的接近；

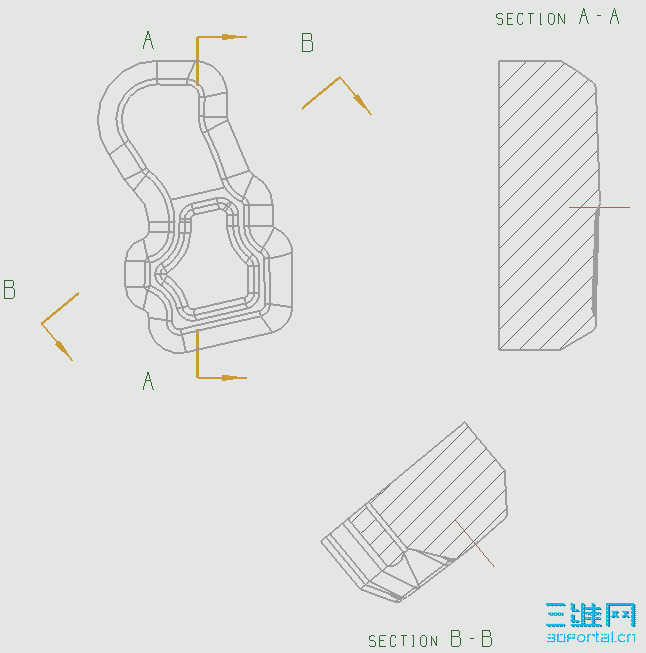

2）如果上述成立，就需要同时“改变剖面线的距离和角度”，如图2所示；

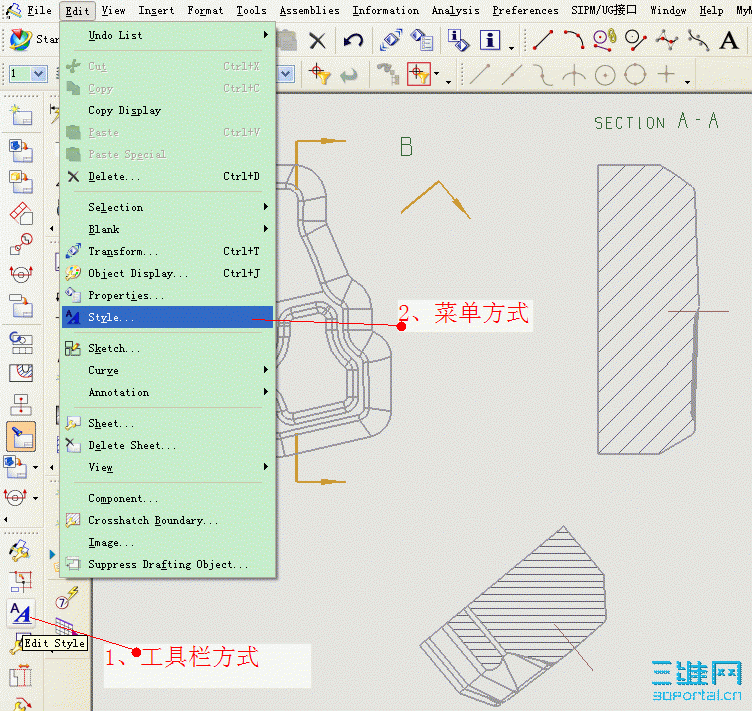

3）Style命令的进入方式有两种，Toolbar（工具栏）：Drafting Edit->Edit Style；MainMenu（主菜单）：Edit->Style......，如图3所示；

4）另外，建议楼主提问时多贴图、以便把问题叙述得更清楚，使应助能有的放矢，谢谢。

zlxaaa · 发表于 2010-1-28 12:53:42

楼上说的太好了太正确了新手尤其要注意
