圆弧剖切视图，怎么办？

wfq161 · 发表于 2010-2-1 14:15:10

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

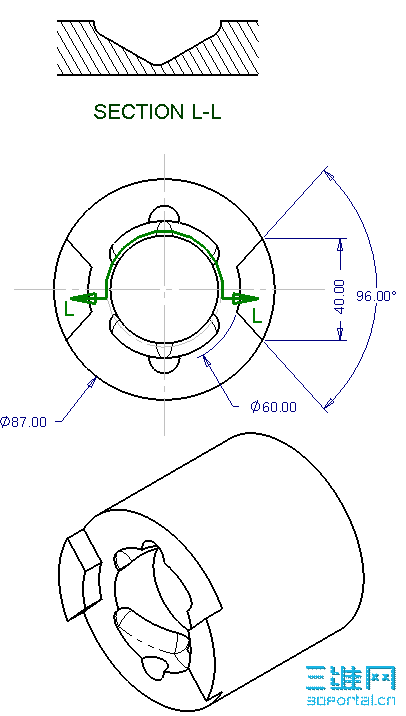

不知道怎么剖？说线不相连，百思不得其解，特来求助高手

helloyf · 发表于 2010-2-1 15:26:25

你这个不是旋转剖吧，简直一个钣金展开的模样

sundavid · 发表于 2010-2-1 15:38:31

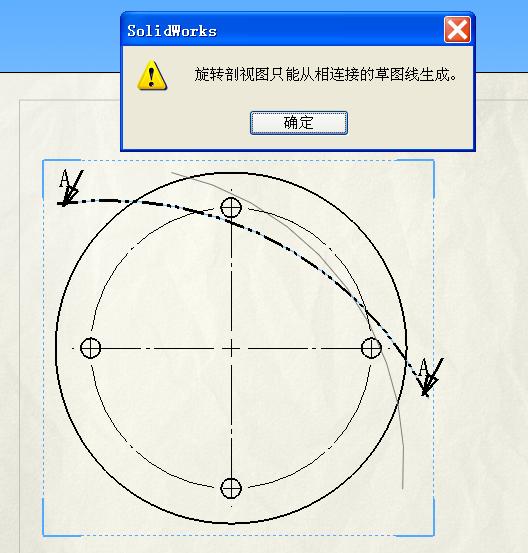

看来只能一个孔、一个孔的直线剖了，sw不支持曲线剖。

wfq161 · 发表于 2010-2-2 08:36:14

你这个不是旋转剖吧，简直一个钣金展开的模样
% `1 _3 p. `( k v5 K! mhelloyf 发表于 2010-2-1 15:26 http://www.3dportal.cn/discuz/images/common/back.gif

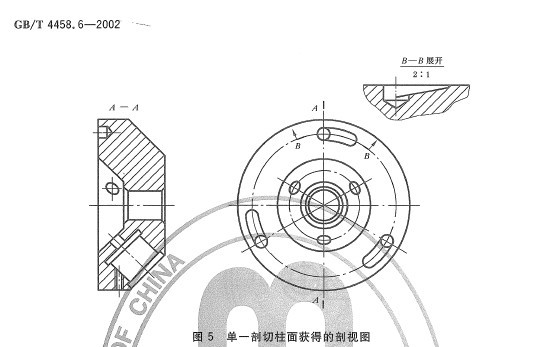

这个国家有标准，专业的叫法是“单一柱面剖切视图”

wfq161 · 发表于 2010-2-2 08:40:19

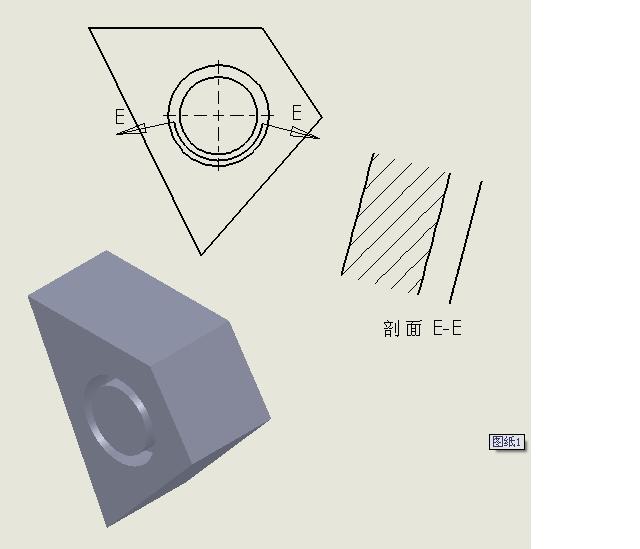

inventor pro/e也不支持,这种方法从根本上说是行不通的,那只不过是手绘图时的设想剖切方式而已
% D8 c! _/ w1 b2 |寂静天花板发表于 2010-2-1 16:05 http://www.3dportal.cn/discuz/images/common/back.gif

没有解决不了的问题，只是暂时的。高手还没有出现……

gxj528 · 发表于 2010-2-2 08:47:13

旋转剖应该可以的吧，只是我还没弄这工程图

ziqing · 发表于 2010-2-2 08:59:49

sw暂时还无法实现这个功能

loveelva0 · 发表于 2010-2-2 09:41:25

就算能剖出来估计也和旋转剖一样，有些尺寸标注不了。。。

sundavid · 发表于 2010-2-2 09:46:41

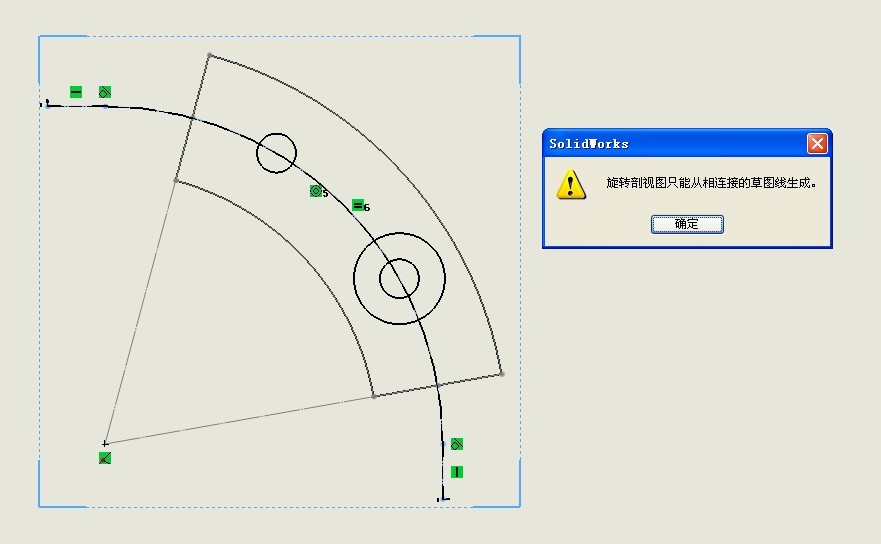

5楼的B-B展开solidworks实现不了。

mgf123 · 发表于 2010-2-2 10:24:10

等待高手解决。上面的什么意思。

Francis · 发表于 2010-2-2 15:18:23

像這樣嗎？

細細聲說，這不是圓弧，其實是多條直線組成的。

19720205 · 发表于 2010-2-2 15:55:04

楼上用的什么软件呀?

Francis · 发表于 2010-2-2 16:14:55

楼上用的什么软件呀?
. f( ?8 h7 e# } t4 O! X9 x19720205 发表于 2010-2-2 15:55 http://www.3dportal.cn/discuz/images/common/back.gif

不會用其他，只會solidworks

00piaopiao · 发表于 2010-2-2 18:32:01

sw暂时还无法实现这个功能

吴塔 · 发表于 2010-2-2 21:10:03

这种效果么？

wfq161 · 发表于 2010-2-3 08:31:03

本帖最后由 wfq161 于 2010-2-3 08:33 编辑

这种效果么？
8 y* N' K8 W; V/ a* u
( k6 w" x0 N! t& X7 h1 F. h* {! O4 E1575394
% q# N( H7 z V: c& k吴塔发表于 2010-2-2 21:10 http://www.3dportal.cn/discuz/images/common/back.gif

请问是怎么实现的？谢谢！

吴塔 · 发表于 2010-2-3 09:21:31

近似画法而已:用正多边形的一部分来逼近圆弧。

19720205 · 发表于 2010-2-3 12:10:48

楼上的方法也基本可以解决一些问题了.当然可能尺寸有些不能标注,但至少剖面的形状可能看到了.

waitwait · 发表于 2010-2-4 14:43:21

其實畫上一半 A-A section 的圖加上一條軸心就可以旋轉成形...
