一套工程图如何生成目录和页码

qiyuezhuifeng · 发表于 2010-3-22 12:10:50

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 chenjun520601 于 2010-5-17 22:06 编辑

问题提出：
由于成套图纸需要出图装订成册，因此要生成图纸封面、图纸目录和每张图纸增加页码。
目前方法：
利用PDM生成图纸目录后手动编辑，图纸页码只能打印时逐个设定，但是非常费时费力。
疑问：不知道怎样在工程图里插入另外零部件的工程图，这样可以所有的工程图汇总在一张图里面，就可以设置页码了。可惜不知道怎样设置，能不能设置。

请各位大哥大姐帮忙解决，有没有更好的方法或工具，最好自动生成。
再次感谢！

jiba35 · 发表于 2010-3-22 13:09:05

顶起来给知道的大哥帮忙待解！！！谢谢

qiyuezhuifeng · 发表于 2010-3-23 14:12:40

顶起来，期待高手帮忙相助！再次感谢！

小辈 · 发表于 2010-3-23 16:10:22

期待高手帮忙相助

huodeidei · 发表于 2010-3-23 16:35:21

看来不来高手是没人知道了

gaogusheng · 发表于 2010-3-23 18:08:29

这样的问题，也许只有SW的人知道了

sunnycgt · 发表于 2010-3-24 09:47:57

本帖最后由 sunnycgt 于 2010-3-24 10:10 编辑

我是在总装图中的明细表中整理好，转成.Exc格式保存。然后在Excel中分成零件明细表、外购件明细表、标准件明细表分别打印。

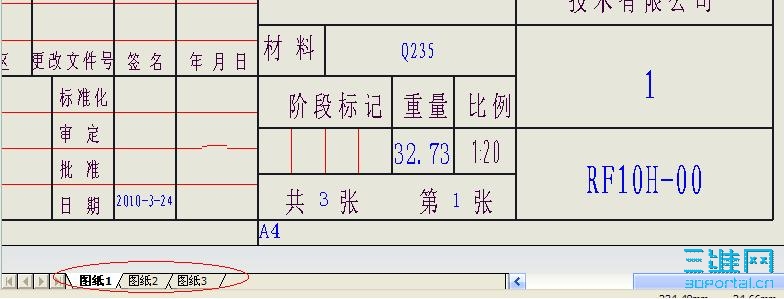

在出工程图的时候，图纸格式里做好链接。右键点左下角的《图纸》，选择增加图纸。新增的图纸中就有共（3）几张，第（2）几张等等。

qiyuezhuifeng · 发表于 2010-3-24 21:08:51

非常感谢10楼的老兄指教，不过怎么增加其他零件的图纸呢？请说具体点

ZHYJ96 · 发表于 2010-3-24 21:31:20

插入零件时可以指定别的零件，但不建议使用

qiyuezhuifeng · 发表于 2010-3-24 21:46:17

刚才试了一下，还可以。感谢提供帮助

leftwall · 发表于 2010-3-25 08:20:22

没见过自动的，工程图时可以编辑图纸，自己写

qiyuezhuifeng · 发表于 2010-3-27 13:14:00

我是在总装图中的明细表中整理好，转成.Exc格式保存。然后在Excel中分成零件明细表、外购件明细表、标准件明细表分别打印。: N, s* m8 `- W! `+ _! m3 b
在出工程图的时候，图纸格式里做好链接。右键点左下角的《图纸》，选择增加图纸。新增的图 ...% T+ x5 w$ a+ G3 [& l
sunnycgt 发表于 2010-3-24 09:47 http://www.3dportal.cn/discuz/images/common/back.gif

试了一下，如果图纸数量超过32张后，粘贴比较困难，容易出错或无法粘贴。同时速度非常慢，因此还不是理想的办法。
请高手帮忙！再次感谢！

qiyuezhuifeng · 发表于 2010-3-27 21:51:15

顶起来，期待高手帮忙相助！再次感谢！

stev0 · 发表于 2010-3-27 23:06:15

提示: 作者被禁止或删除内容自动屏蔽

syxplc · 发表于 2010-3-28 09:47:22

我也期待中，希望有高手来解决。

chenjun520601 · 发表于 2010-3-28 10:07:45

疑问：不知道怎样在工程图里插入另外零部件的工程图，这样可以所有的工程图汇总在一张图里面，就可以设置页码了。可惜不知道怎样设置，能不能设置。
回复：在国外的图纸中，特别是欧洲的图纸中习惯把很多零件的工程图放在一张图纸中！国内用此方法的不多风！
方法：在工程图中点插入零件，然后点周浏览新零件，双击打开，然后即可放在当前图纸中！如此重复即可添加多个零件的工程图！最后即是把这些零件在一张图纸中布局好，看起来美观清楚即可！

qiyuezhuifeng · 发表于 2010-3-30 08:05:23

感谢楼上的高手指点，不知道目录和页码……

longhongfu · 发表于 2010-4-1 21:16:51

试用一下PDF编辑软件
1 用PDF打印机打印所有图纸
2用PDF页面组织者编辑，同时导入图纸标簦，自动页码，总页码
3产生PDF文件

在SW里产生太多工程图时，有极大的风险，不是速度慢，就是挂机

yiia · 发表于 2010-4-2 09:38:32

学习，多谢分享！

leeke609731 · 发表于 2010-4-2 15:58:21

PDM插件应该能够实现这一功能，可惜手里从来没有过40张以上的成套图纸，没法研究，有哪位大哥能不能上传点简单的不涉及太多商业机密的成套零件，供全天下的SW用户研究。

qiyuezhuifeng · 发表于 2010-4-3 09:25:30

试用一下PDF编辑软件
* y; A. M& H: z, G1 用PDF打印机打印所有图纸
v8 o9 H# S: H3 ?2用PDF页面组织者编辑，同时导入图纸标簦，自动页码，总页码
5 b! n/ h2 J# X" P7 m, }3产生PDF文件
3 x8 C6 f: M, T" g, Q9 o# @& ?% s, p4 a: I0 q* K' Q: ^4 J& V6 A4 J0 C% X
在SW里产生太多工程图时，有极大的风险，不是速度慢，就是挂机
: L* h* y7 J7 D) m; Z# ^2 u+ G7 Dlonghongfu 发表于 2010-4-1 21:16 http://www.3dportal.cn/discuz/images/common/back.gif

这个方法可行，我试试，适当的时候需要变通啊。感谢提供！

shenjie8848 · 发表于 2010-4-3 09:32:03

15# qiyuezhuifeng
设计工具栏

骚丽的蜗壳丝 · 发表于 2010-4-7 17:20:50

好像所有的三维设计软件都没能解决这个问题，引深一点的话就是三维软件没有工程项目管理的功能。期待三维软件新思路

fd3d · 发表于 2010-5-15 14:33:57

这个问题还没考虑过，都是手工改的。

71672618 · 发表于 2010-5-15 14:52:51

做成PDF
然后再PDF里，统一设置页码，不知道可行不？
