怎样不剖其中的一个多实体

ZHYJ96 · 发表于 2010-3-24 14:53:25

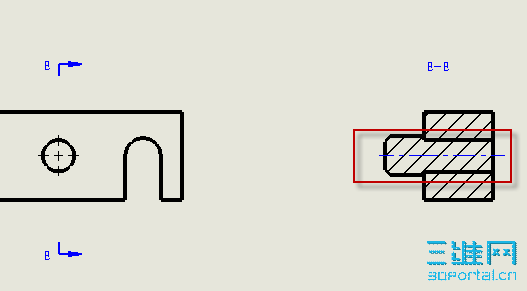

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

lyh020209 · 发表于 2010-3-24 17:24:09

本帖最后由 lyh020209 于 2010-3-24 17:36 编辑

剖且属性里应该有一个选项，是关于剖且范围的，将不需剖且的零件选定，即可达到预期效果

不好意思刚才没看清楚楼主的问题是多实体，我上面说的的装配体情况下

ZHYJ96 · 发表于 2010-3-24 18:02:09

问两个问题
# K1 L, j- q6 ~: Q: o一这是焊接件吗?% G c0 ?' D9 h* ]9 n
二为什么要不剖其中之一实体?. z: @9 d$ e2 ?& w3 i+ I3 `
寂静天花板发表于 2010-3-24 16:01 http://www.3dportal.cn/discuz/images/common/back.gif

1;这不是焊接件
2，设计是多变的，未来是不能完全预言的。开始这是一个零件，我审核时发现这个零件制造困难（整体），就改成做两个孔，做个两个阶梯销，采用大过盈配合，永久装配。就改成现在这个多实体。剖视图我们都知道，轴一般不剖。

ZHYJ96 · 发表于 2010-3-24 18:04:20

剖且属性里应该有一个选项，是关于剖且范围的，将不需剖且的零件选定，即可达到预期效果
1 f4 y% J) P( A/ L; w' Y5 d1 P. K/ R8 {+ x+ _9 |3 q& B
不好意思刚才没看清楚楼主的问题是多实体，我上面说的的装配体情况下$ z" @, l" K4 Q* B2 A* Z
lyh020209 发表于 2010-3-24 17:24 http://www.3dportal.cn/discuz/images/common/back.gif

不仅装配可以指定哪个零件不剖，而且在零件里，可以指定哪个特征不剖，SW确实很方便，可这个多实体.......

ZHYJ96 · 发表于 2010-3-24 18:07:28

问两个问题
. x6 y9 M) M( s$ R; X一这是焊接件吗?
) Q! H& l" z" v3 U" [6 q二为什么要不剖其中之一实体?* F- W* V! Z/ Q
寂静天花板发表于 2010-3-24 16:01 http://www.3dportal.cn/discuz/images/common/back.gif

再说下，这是我实际工作中遇到的问题，绝不是没事无聊。

ZHYJ96 · 发表于 2010-3-24 18:10:21

还有个困惑，不如一起请大家谈论：由上而下+多配置同时使用很不爽。您是否也同时使用，如果也同时使用，您是怎样操作的

半狼 · 发表于 2010-3-24 18:50:35

可以单独设定剖面线

ZHYJ96 · 发表于 2010-3-24 21:07:29

我要的是不剖，而不是修改剖面线

lyh020209 · 发表于 2010-3-25 08:46:49

"不仅装配可以指定哪个零件不剖，而且在零件里，可以指定哪个特征不剖，SW确实很方便，可这个多实体......."
我试了下，似乎无法在零件里指定特征不剖，请赐教

lyh020209 · 发表于 2010-3-25 09:32:21

本帖最后由 lyh020209 于 2010-3-25 09:34 编辑

再次试验，发现只能用将不需剖切的实体的剖切线复选为无，可以达到工程图所需效果

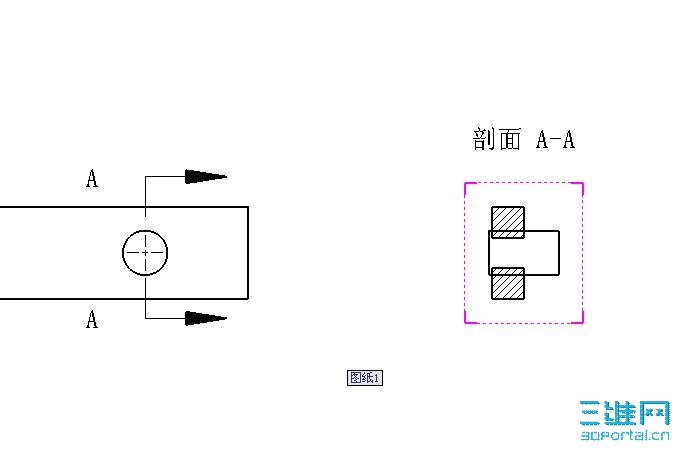

但是如楼主这样大过盈的多实体，效果只能如图：

ZHYJ96 · 发表于 2010-3-25 09:55:33

剖切线复选为无，少一条竖线

lyh020209 · 发表于 2010-3-25 10:48:29

剖切线复选为无，少一条竖线
; P- a4 b0 M/ E/ i! ]ZHYJ96 发表于 2010-3-25 09:55 http://www.3dportal.cn/discuz/images/common/back.gif

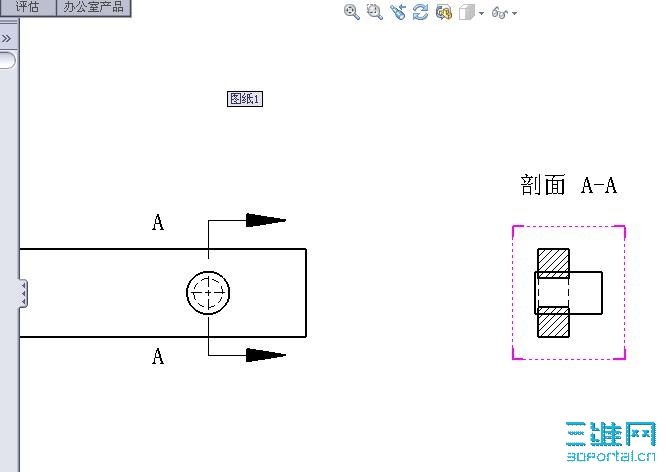

没有吧，隐藏线可见，如图：

ZHYJ96 · 发表于 2010-3-25 11:23:02

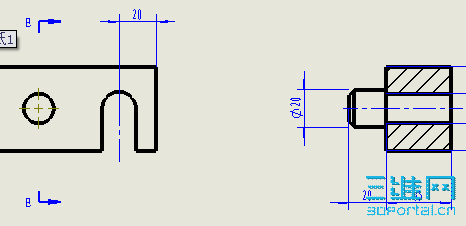

我的这个图，别人能否看的懂

壮志凌云！ · 发表于 2010-3-25 12:20:42

我的做法是，利用切除/手动选择切除范围/做成DIY剖视配置

gongxingdong · 发表于 2010-3-25 17:30:31

在做剖切时会提醒是否自动剖切线，此时选择不剖件，在设计树中选择不剖的件，就可以了。

ZHYJ96 · 发表于 2010-3-26 12:51:21

这个多实体不剖，看来是软件没有开发这个机制

love1981 · 发表于 2010-3-27 21:34:29

本帖最后由 love1981 于 2010-3-27 21:54 编辑

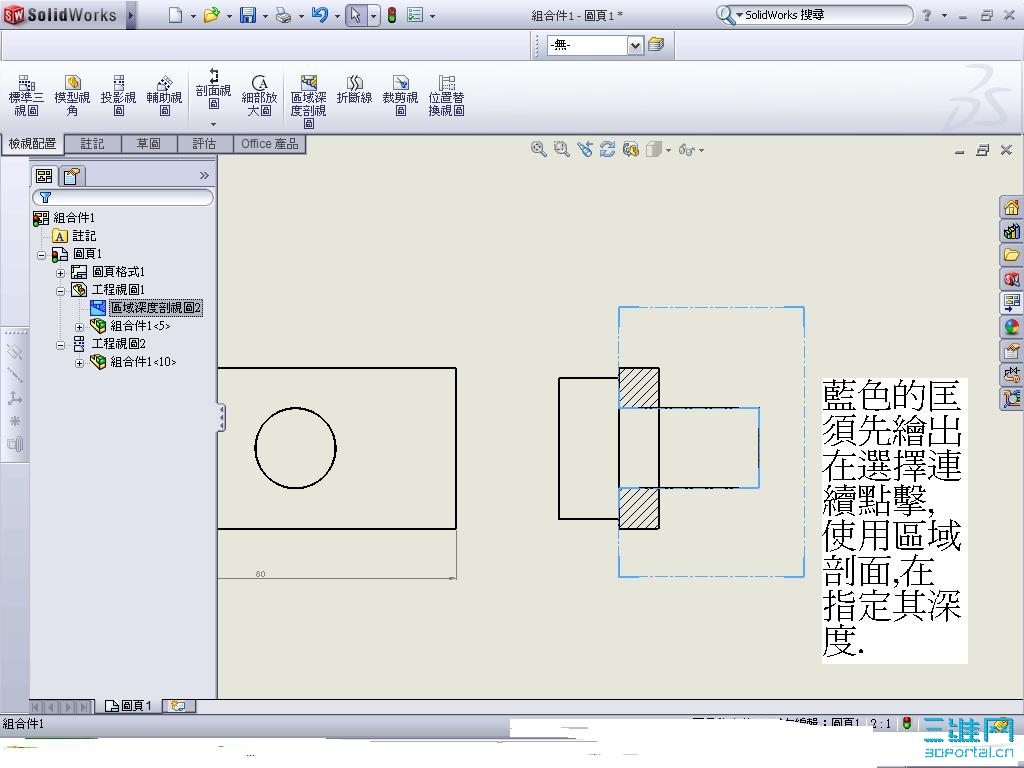

回樓主使用"區域剖面視圖" 在您現在的右視圖指定剖的範圍,再來是深度剖到您圖紙的圓孔中心位置要先量一下多深

		自动登录	找回密码
密码			注册

通知

[讨论] 怎样不剖其中的一个多实体
