高手请进SW软件能否绘制如图轨迹线，赐教！

378000212 · 发表于 2010-4-1 11:03:47

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 378000212 于 2010-4-1 11:08 编辑

以前看论坛大概看到类似的贴子，好像只有的仿真动，生成轨迹线，但不知SW软件能否做到，看看还有没有更好，更简单的办法。

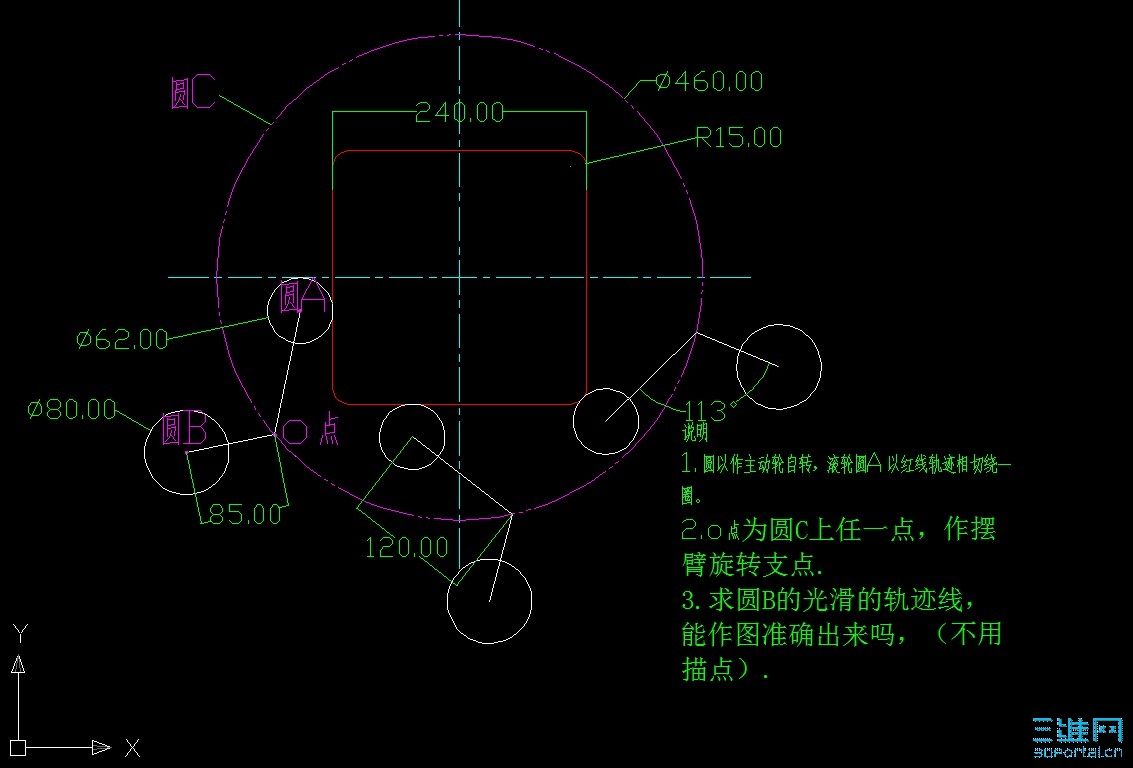

说明 1.圆以作主动轮自转，滚轮圆A以红线轨迹相切绕一圈。 2.o点为圆C上任一点，作摆臂旋转支点. 3.求圆B的光滑的轨迹线，能作图准确出来吗，（不用描点）.
设计机械中急需应用，盼望能解决的朋友，百忙之余，抽点空余时间，帮个忙。在此谢过。

gxj528 · 发表于 2010-4-1 12:43:20

此图还挺复杂的，是一条有规律的曲线

yunxuan2008 · 发表于 2010-4-1 13:16:59

你能把轨迹的公式给求出来，软件就能帮你搞定，要不然只有描点了

378000212 · 发表于 2010-4-3 17:32:03

现在只有这些条件了条件，要把它变公式不是更困难吗？还望高手出现。等待中……

qiaodonghua · 发表于 2010-4-5 11:27:13

期待高手，我只画了一个装配体，画出轨迹却无能为力！

378000212 · 发表于 2010-4-8 09:31:13

呵呵：多谢你的热情参与，确实是有点复杂，我只能继续等候佳音。
5# qiaodonghua

gunking07 · 发表于 2010-4-8 18:32:45

用草图块印证下看看...不是很懂

xushuye · 发表于 2010-4-8 19:34:16

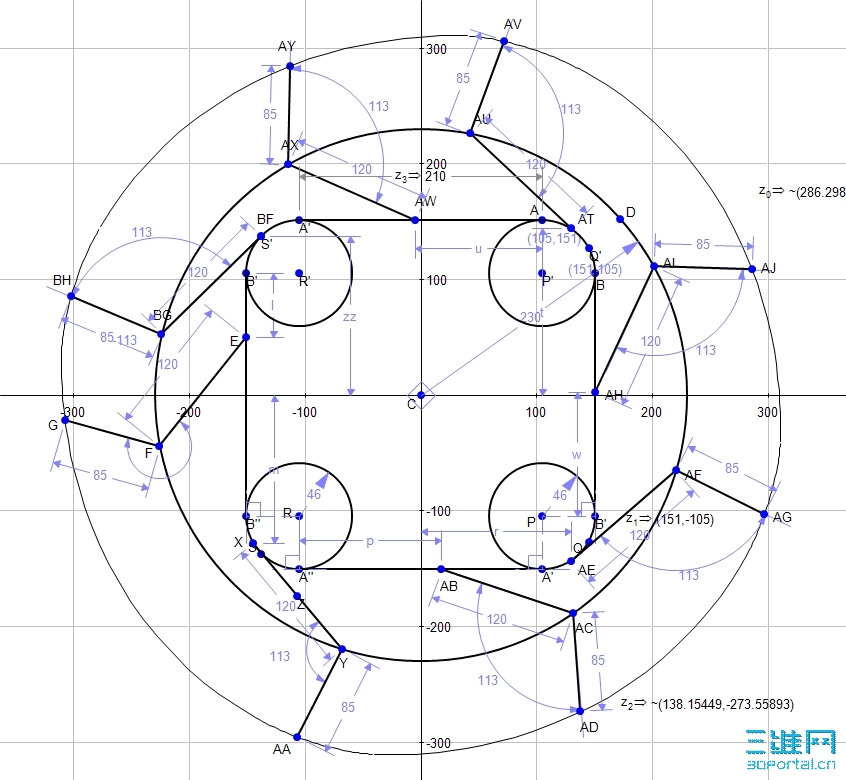

用solidworks的motion可以看出运动的路线,但好像不能画出轨迹.用其他办法可以. 轨迹.jpg

gneful · 发表于 2010-4-9 12:16:01

本帖最后由 gneful 于 2010-4-9 12:29 编辑

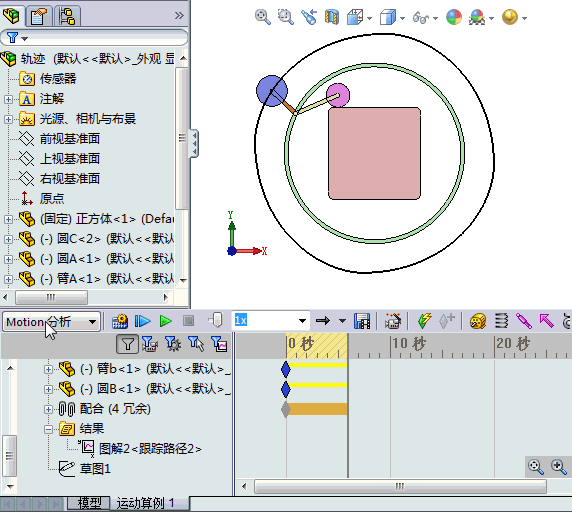

使用 motion 插件，添加一个轨迹跟踪就好了

lujianbin07 · 发表于 2010-4-9 16:15:12

9楼太牛了。学习学习。
如果能更详细地写一下配合关系更好。
我是新手。

段旭 · 发表于 2010-4-9 19:28:38

高手呀，配合一下

378000212 · 发表于 2010-4-10 08:27:20

本帖最后由 378000212 于 2010-4-10 08:31 编辑

这个东东对我作用会好大，能否连图形都上传给我了，谢谢你。我不懂仿真.
QQ378000212
9# gneful

378000212 · 发表于 2010-4-10 08:53:47

知道可以做，但试过还是做不出来，希望9# gneful 给上传份小小的教程，让我做多几遍，慢慢熟悉运用。

squi111 · 发表于 2010-4-10 10:41:26

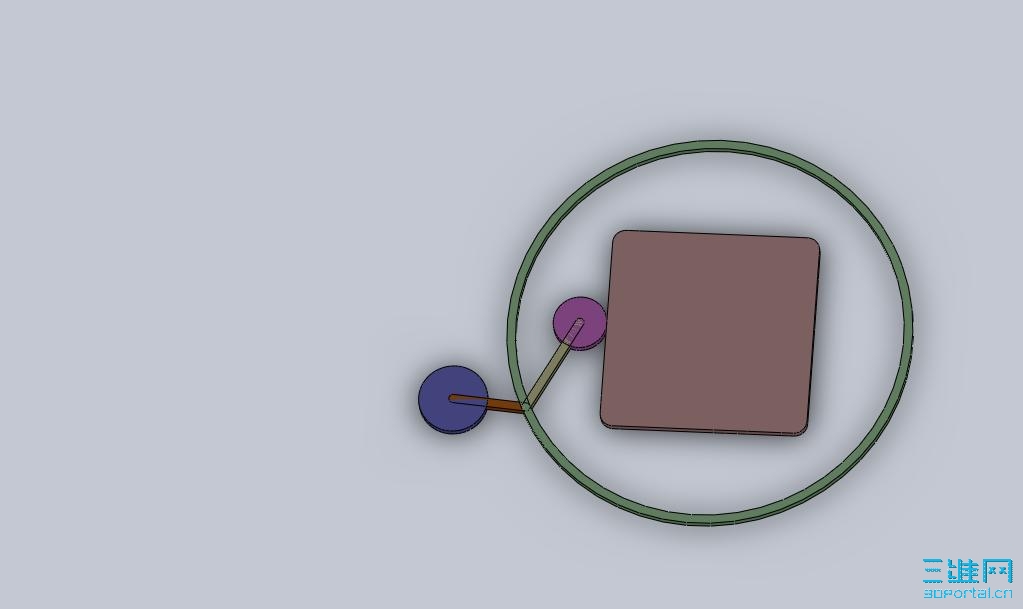

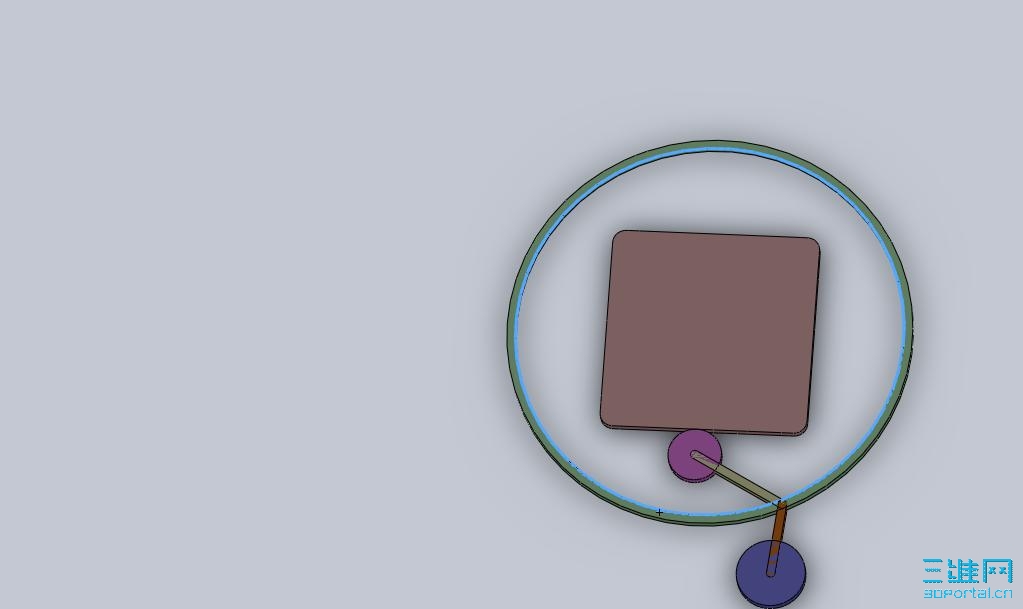

采用5楼朋友的建模，我做的轨迹操作录像，看看有用没？

378000212 · 发表于 2010-4-12 07:49:19

完美解决，谢谢各位朋友的鼎力帮助。衷心感激大家。祝大家事业有成，全家幸福安康。
