求设计这个轴的夹具图

xinhaiwei · 发表于 2010-4-2 22:18:53

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

小弟数控专业，最近被毕业设计弄得焦头烂额，求各位帮下忙！
貌似可以用通用三爪卡盘上装个Z轴的定位盘，但卡盘内的平面螺旋和卡爪的螺旋不会画。

guo_1983 · 发表于 2010-4-2 22:49:04

嘿嘿，这个我也不会，帮不上忙了啊，

xinhaiwei · 发表于 2010-4-3 00:13:35

我主要是平面螺旋画不来，还有我环形阵列会出错。 2# guo_1983

WHC44 · 发表于 2010-4-3 07:01:46

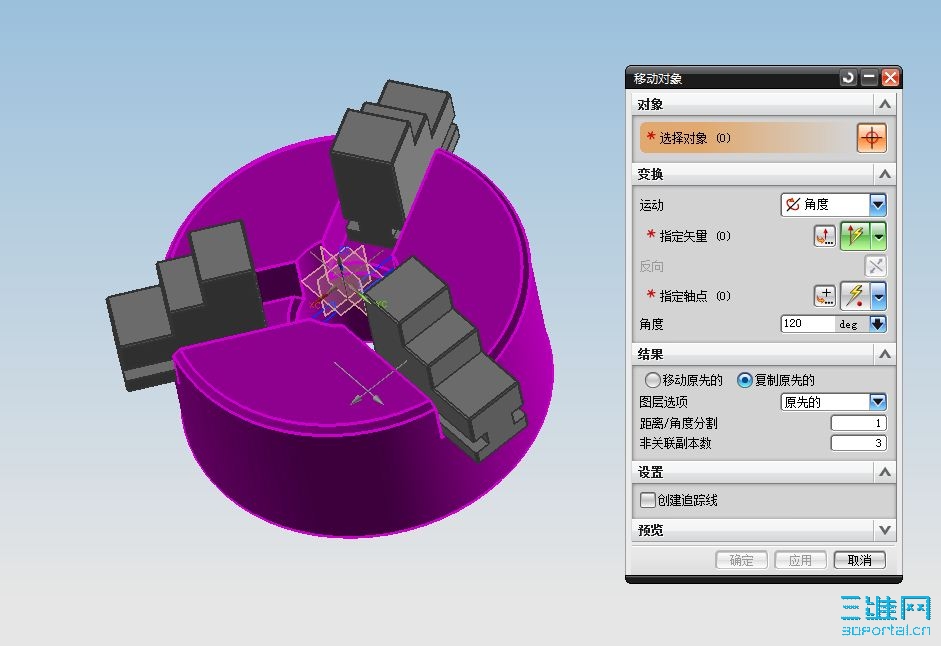

不知你用的那个版本建模，6.0以前版本，用变换中的绕直线旋转来复制，6.0（含）用移动中的旋转复制命令；这种单独的部件阵列，不能用实例特征中的圆形阵列功能。另外，你说的螺旋角是个什么东东？类似于T型螺纹吗？可用扫掠命令做。

xinhaiwei · 发表于 2010-4-3 15:43:00

我用的是ug4.0的，平面螺旋就是阿基米德螺旋线那样的。 4# WHC44

xinhaiwei · 发表于 2010-4-3 16:08:44

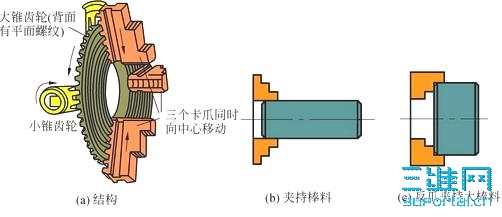

卡盘和卡爪这样啮合的，不知道怎么画 4# WHC44

WHC44 · 发表于 2010-4-5 07:25:07

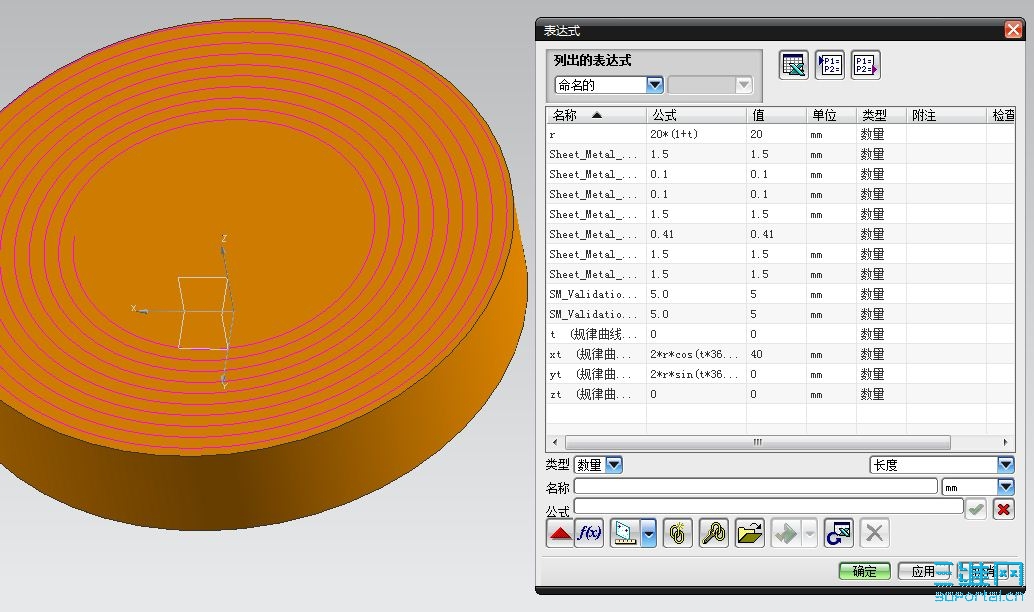

平面上的阿基米德螺旋线我可以教给你如何画，结构要自己设计;阿基米德螺旋线要用公式曲线画，公式从“工具---表达式”中输入；画曲线是从“插入--曲线--规律曲线”中找到“公式曲线”，如果不会画，可以看看教程，本论坛有许多本类教程；图1是曲线方程，尺寸不一定是你想要的，你可以通过公式调节,下面主要说一下如何调节：
t=0
r=20*(1+t)
xt=2*r*cos(t*360*10)
yt=2*r*sin(t*360*10)
zt=0
r 是螺旋线臂长，运行规律为终点臂长是起点臂长2倍（整圈），公式中，XT、YT中正余玄函数前的常参数是调节半径大小的，函数中，360代表选转一周，后边乘以10代表10个螺距；这样，我们有了各参数的调节方法，就可以根据自己的结构设计了。

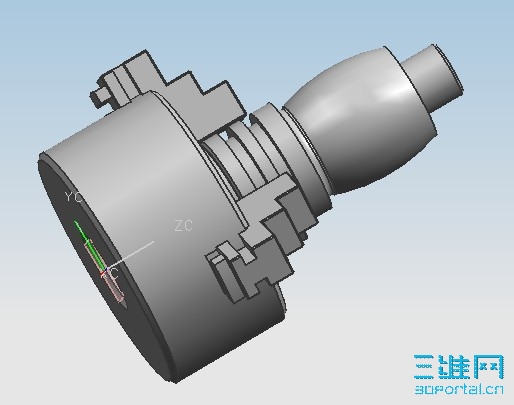

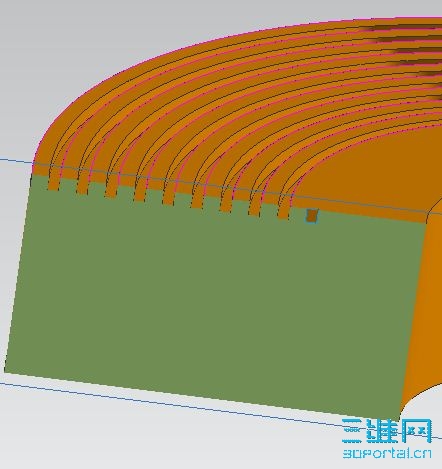

螺旋槽是用草图+扫掠命令做的，不会的话看看教程。

xinhaiwei · 发表于 2010-4-5 21:17:09

恩，谢谢！以后还有什么不懂的还望多指教了。 7# WHC44
