这个拉伸件的怎么绘图

choo · 发表于 2010-4-21 14:30:25

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

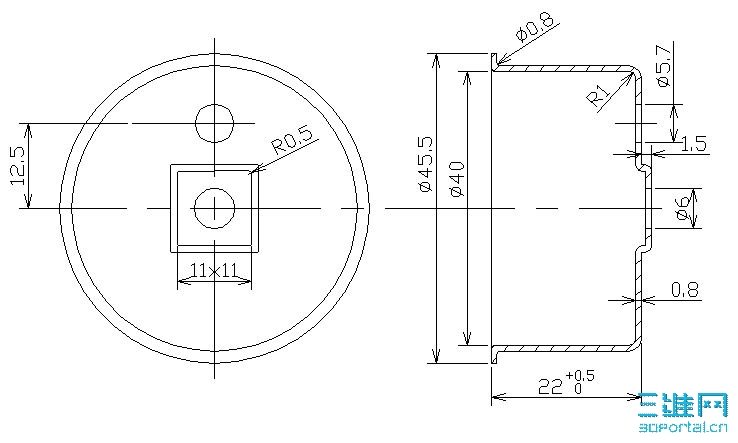

拉伸件为不锈钢的，具体尺寸见图，由于刚开始自学SolidWorks不知道怎么画这个3维图，从哪里入手？肯请各位能不能画个3维图，最好保存个附件让我看看操作的步骤。谢谢了。

81130549 · 发表于 2010-4-21 14:36:14

本帖最后由 81130549 于 2010-4-21 15:49 编辑

步骤：1。旋转。
   2。拉伸切除方孔。
   3。拉伸形成1.5mm高的凸台。
   4。拉伸0.8mm补上方孔。
   5。拉伸切除2个圆孔。
   6。倒角。
除第一步在左基准面上做草图，其余的草图都可以在前基准面。第3/4步的拉伸要注意选项（从“指定面”开始，拉伸“指定距离”。

sundavid · 发表于 2010-4-21 15:31:50

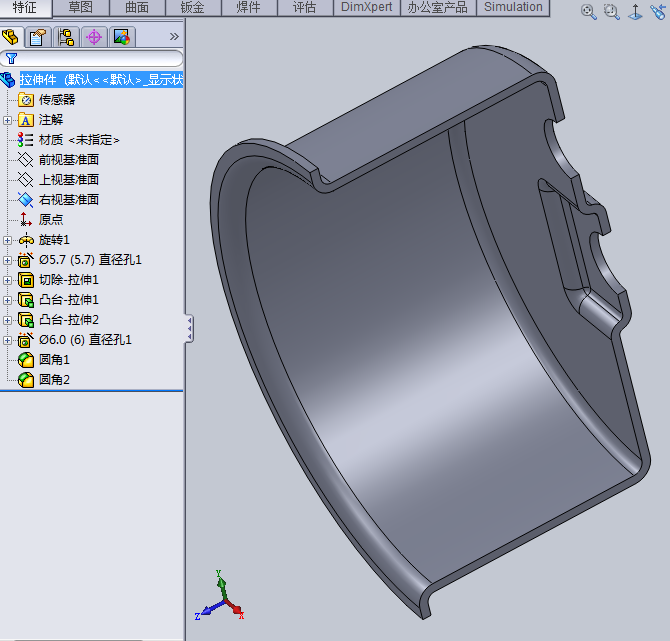

看看这个可以不，不过是2010的，不知道你能不能打开。

huxiaoguang1009 · 发表于 2010-4-21 15:42:55

楼上说的对，对于初学者，建议好好了解关于基准面的用法。

hnep · 发表于 2010-4-21 16:02:27

这种简单的零件，初学者都应该会的！

ZYLIN · 发表于 2010-4-21 16:20:50

本帖最后由 ZYLIN 于 2010-4-21 16:26 编辑

2# 81130549 可以简单点：1.旋转 2.成形方形凸台 3.切除圆孔

han_xin_tong · 发表于 2010-4-21 16:26:17

楼上说的不对吧！

jsmold · 发表于 2010-4-21 16:29:55

先旋转一个实体，在做凸台，做壳体，做孔。OK

ZYLIN · 发表于 2010-4-21 16:54:53

7# han_xin_tong 我刚才试了一下，确实有点问题。原打算使用成形工具，但旋转后无法变成钣金件，因此方形台要两步才能做成。

环保卫士 · 发表于 2010-4-21 17:05:52

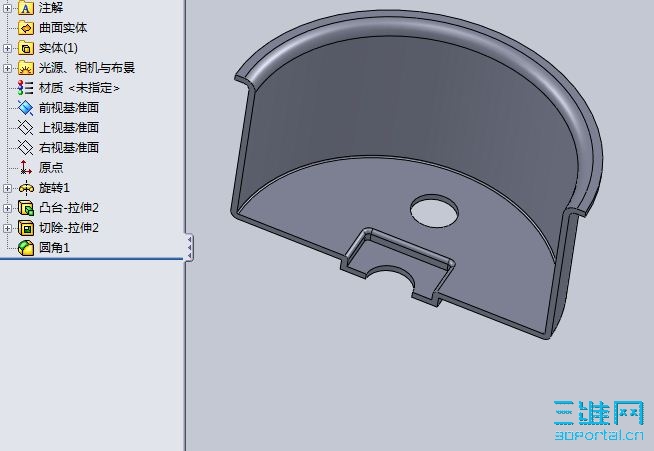

刚画的按你图纸画的

mc_cloud · 发表于 2010-4-21 17:39:54

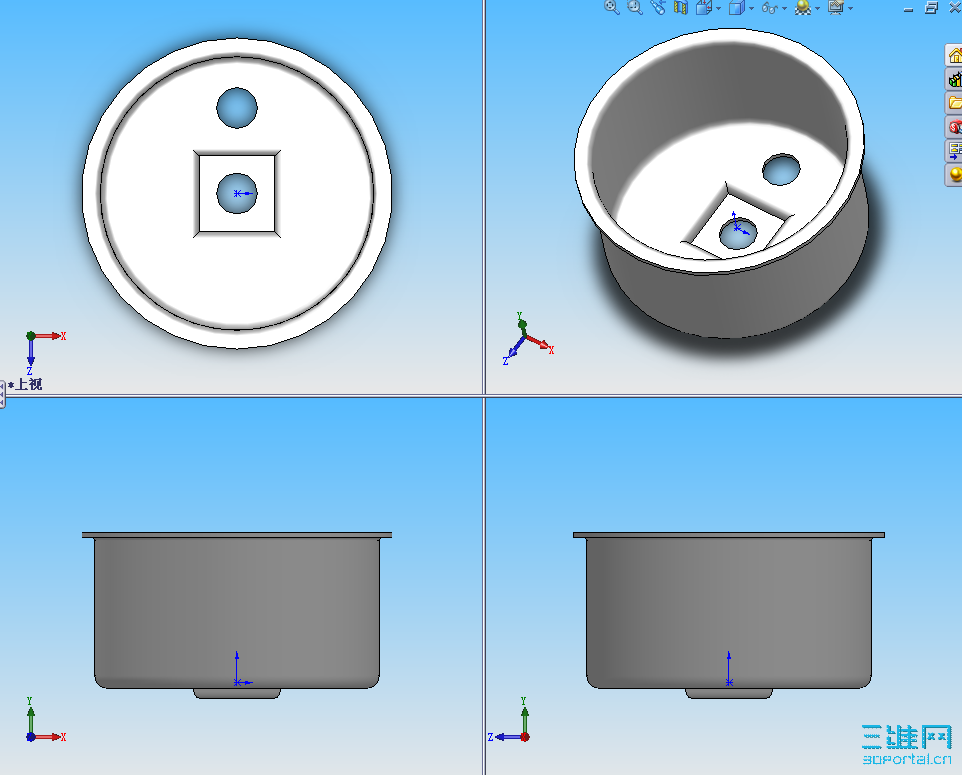

我是全实体建模，用ＳＷ２０１０打开。

wsp039711 · 发表于 2010-4-21 17:58:58

it looks as if that 's a bit simple,you just utilize the extrude command.you should slowly think it!

yangxiaoguang · 发表于 2010-4-21 19:06:57

这个看起来不难！！

leeke609731 · 发表于 2010-4-21 19:27:07

2# 81130549 可以简单点：1.旋转 2.成形方形凸台 3.切除圆孔4 @# K) B0 r; s$ R: ^+ M' d0 z
ZYLIN 发表于 2010-4-21 16:20 http://www.3dportal.cn/discuz/images/common/back.gif

最简洁的方法，也比较符合这类零件的实际工艺过程。

choo · 发表于 2010-4-21 20:02:39

感谢各位！只可惜我用的是2009打不开2010的，我做了个抽壳的步骤其他的基本一样，只是11楼的有异型孔这个不熟练以后多多联系下，2楼10楼只有拉伸和拉伸切除倒圆角就出来了，看来要多加练习才是，多谢各位！受益匪浅！只有还有一点不太明白，9楼有提到钣金件，钣金是什么概念？这个拉伸件也能做成钣金件？

three3000 · 发表于 2010-4-21 20:18:13

11的方法比较好。换我我也这样做

环保卫士 · 发表于 2010-4-21 23:04:50

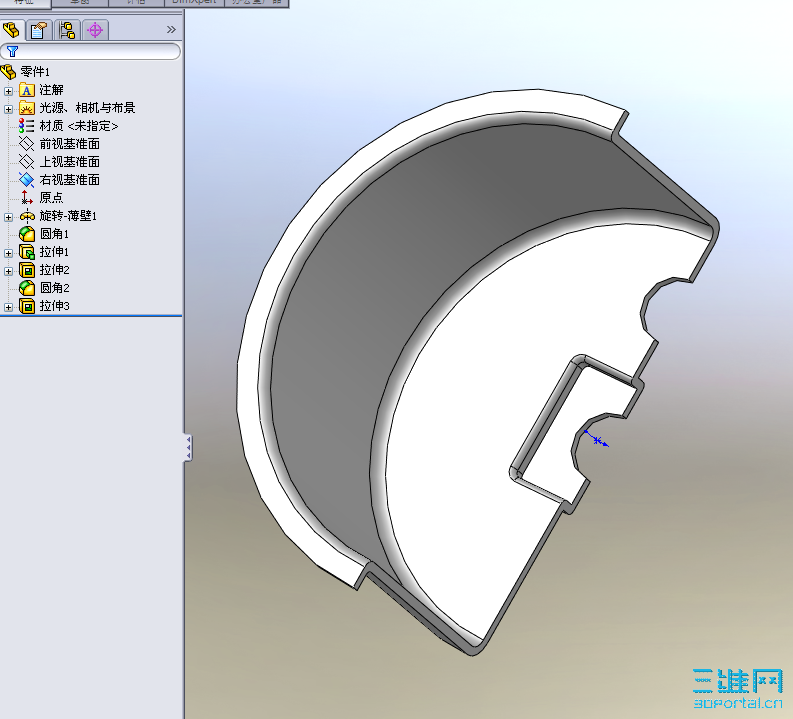

我又精简了一步楼上的可以看一下

机械设计520 · 发表于 2010-4-22 08:11:16

都很基本的，钣金功能是SW运用的很好功能。

jiangchao_614 · 发表于 2010-4-22 08:21:45

旋转圆柱体-拉伸上部凸台-倒圆角-抽壳-拉伸切除出两处孔

swsxz · 发表于 2010-4-22 09:57:19

较简单的但是还是支持一下。

sundavid · 发表于 2010-4-22 09:58:18

一句话，简单就是最好！

choo · 发表于 2010-4-22 11:11:49

给了我很大的启发
