变丝径变螺距弹簧怎么画？

jaychou315 · 发表于 2010-4-26 11:39:00

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 jaychou315 于 2010-4-26 15:18 编辑

在论坛上看到有人画变径变螺距的弹簧，没有贴文件出来。学不会，哪位高手发个07版的文件，最好有放样和扫描的两种画法，或者贴个教程也可以。不胜感谢！

81130549 · 发表于 2010-4-26 11:55:53

以变螺距螺旋曲线为路径扫描。。。。。

jaychou315 · 发表于 2010-4-26 12:03:15

回2楼，那弹簧丝变径是怎么实现的呢？关键是我这个不会啊

81130549 · 发表于 2010-4-26 12:24:43

变螺距螺旋曲线是同时可以改变螺距螺旋的螺距和直径的。

81130549 · 发表于 2010-4-26 12:28:53

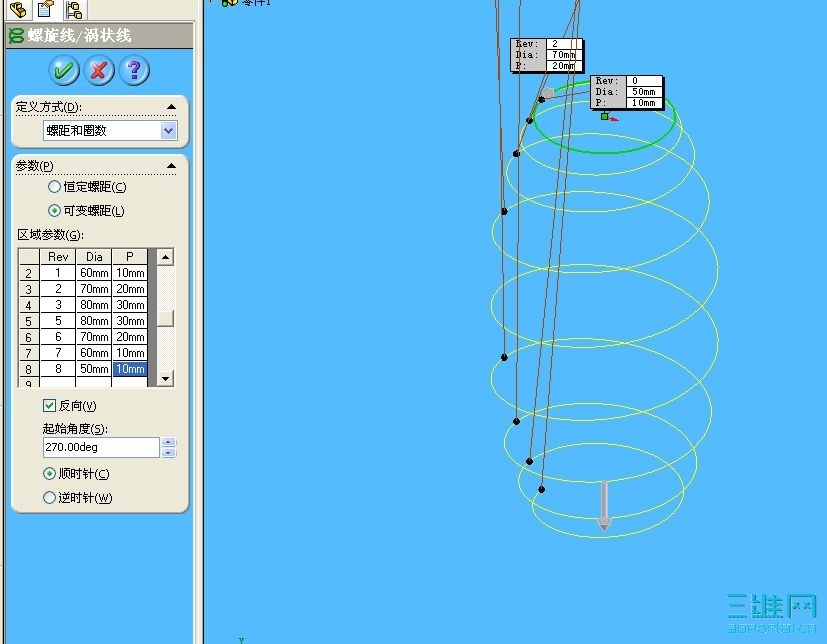

具体的如图。。。。。。。。。

jaychou315 · 发表于 2010-4-26 13:45:38

我知道螺旋线的直径和螺距可以根据这个改，这两个我会改，弹簧丝的直径怎么变？

jaychou315 · 发表于 2010-4-26 14:35:41

那表格第二列的REV是什么意思，应该是圈的意思吧？

81130549 · 发表于 2010-4-26 14:45:34

我知道螺旋线的直径和螺距可以根据这个改，这两个我会改，弹簧丝的直径怎么变？8 a' A- ?( H! r- `5 d/ T
jaychou315 发表于 2010-4-26 13:45 http://www.3dportal.cn/discuz/images/common/back.gif

可以用中心放样。。。。。。

w_hs1 · 发表于 2010-4-26 15:05:19

rev是代表圈数。这种变径变距只能是分段线型变化的。
用这种方法作常规扫描不能实现丝径变化。
当然用放样可以做到丝径变化，但这恐怕不是楼主的要求。

jaychou315 · 发表于 2010-4-26 15:17:31

那不老叔，81130549 两位高手能不能做个07版放样的变丝径的弹簧文件上来呢？谢谢啊！这就是我的要求啊放样扫描都可以，主要是能变丝径

81130549 · 发表于 2010-4-26 15:30:27

那不老叔，81130549 两位高手能不能做个07版放样的变丝径的弹簧文件上来呢？谢谢啊！这就是我的要求啊放样扫描都可以，主要是能变丝径9 V$ d" d$ E8 u9 \3 ^1 o* E
jaychou315 发表于 2010-4-26 15:17 http://www.3dportal.cn/discuz/images/common/back.gif

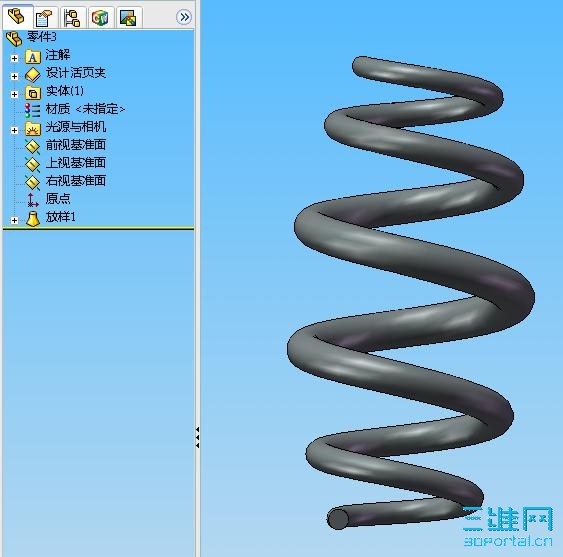

告诉你中心放样的做法：

1。绘制变螺距螺旋曲线。
2。分别在“变螺距螺旋曲线”的2端和中间绘制圆形草图（3个草图），圆心与螺旋曲线为穿越关系。圆的直径为弹簧丝的直径。
3。放样，放样时要选择中心放样。中心线为螺旋曲线。

w_hs1 · 发表于 2010-4-26 15:52:11

楼上已经告诉你放样的做法。也只能这样了，因为手头已经没有07版了。扫描的做法比较复杂，用叙述是说不清了，可参考我的“扫描之挪移心法”一帖。

jaychou315 · 发表于 2010-4-26 16:35:05

谢谢81130549 飓风兄弟谢谢不老叔已经学会了放样法的画法了
