请教草图问题

yuanmf · 发表于 2010-6-17 11:05:11

本帖最后由 yuanmf 于 2010-6-18 08:14 编辑

请教各位大大一个草图问题!
本人初学,在练习实例的过程,没有办法能像实例一样完全约束草图,请各位不吝赐教!
具体情况和实例见http://www.3dportal.cn/discuz/viewthread.php?tid=914451
可以不用理会我那个帖子上的疑问,
只要告诉我怎么约束这个草图即可!

对3楼的回复及说明,我贴的这个链接的两个附件是我学的教程的实例文件,当然是完全约束的.
我就是按照这个实例画,却没有办法做到完全约束!才请各位帮忙!!!
各位大侠只要能看着实例照画出来,并且告诉我怎么画就行!

另注,实例附件是07版的!

再注,请各位愿意帮忙的实实在在的看一下做一下,不欢迎泛泛而论的发言!

zhjiyu618 · 发表于 2010-6-17 11:25:39

1.在草图中，添加约束－点击索要的对象－两对相的关系会出现－点击下面的关系－对号
2.如果在作图中已有关系，你现在改变：点击删除－所有关系出现－全部删除－再重新添加即可

我也不是高手，希望有帮助

xsh07205420 · 发表于 2010-6-17 12:43:32

我发现个问题啊，我用08版的打开看到的是草图线条颜色全是黑的，已经完全约束了的啊

lyh020209 · 发表于 2010-6-17 13:48:25

1# yuanmf

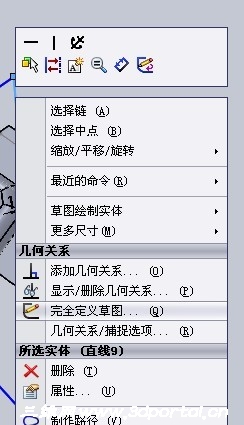

草图右键菜单中有一个完全定义草图的选项，可以用用

yuanmf · 发表于 2010-6-17 13:52:52

本帖最后由 yuanmf 于 2010-6-17 14:23 编辑

回复2楼,谢谢你,你说的做法我知道!你也不妨可以看看实例,再动手画一下!
回复3楼,你看到的是教程的实例,当然是完全约束的,你可以看看实例照画一下!
回复4楼,多谢你的好提议,平时倒是没有注意到这个功能.但是我也不能做到像实例那样约束!

xuxinzhi2006 · 发表于 2010-6-17 15:13:12

既然实例的草图已是完全定义，那么楼主就可以以查看的方式看看实例是如何完全定义的。方法有1、打开视图——草图几何关系——。2、草图-显示/删除几何关系----。

yuanmf · 发表于 2010-6-18 08:18:10

回复6楼,请先看看链接,我开始就是搞不懂那个交叉点才提的问题,也就是说我知道少那个约束还是没有办法做到,你不仿看看!

xuxinzhi2006 · 发表于 2010-6-18 10:36:19

回复6楼,请先看看链接,我开始就是搞不懂那个交叉点才提的问题,也就是说我知道少那个约束还是没有办法做到,你不仿看看!
$ K( L+ |/ u+ c3 o; ~4 Z" T9 ?yuanmf 发表于 2010-6-18 08:18 http://www.3dportal.cn/discuz/images/common/back.gif


yuanmf · 发表于 2010-6-18 13:51:36

本帖最后由 yuanmf 于 2010-6-18 13:56 编辑

多谢楼上的!
我说的交叉点,是圆弧和直线的那个交叉点0,不是两条直线的那个交叉点2!

当然对于交叉点2我也是有疑问的,就是觉得不仅这个交叉点2没有必要,连这个实体点没有必要画,就像楼上你说的,只要把尺寸标到直线上,少这个点草图一样完全约束!由于这个疑问不影响我画图就算了!

但是那个交叉点0(同理还有下面那个交叉点1)我确实不知道是怎么搞出来的,而且少这个交叉点0,草图的半边不能完全约束,所以我只好请教各位!
还是那句话,完全模仿实例,能重新画一边就好了!

xuxinzhi2006 · 发表于 2010-6-18 14:50:37

多谢楼上的!5 o* X+ L8 Z4 d& D% T6 r) _8 ^8 x" Y
我说的交叉点,是圆弧和直线的那个交叉点0,不是两条直线的那个交叉点2!
0 o- p4 [8 K, t
% Y* @6 ?/ {. ]2 |$ h当然对于交叉点2我也是有疑问的,就是觉得不仅这个交叉点2没有必要,连这个实体点没有必要画,就像楼上你说的,只要把尺寸标到直线 ...' ^6 Y, ]& C, }! X, }9 r6 z+ r. ~
yuanmf 发表于 2010-6-18 13:51 http://www.3dportal.cn/discuz/images/common/back.gif


yuanmf · 发表于 2010-6-18 16:59:29

楼上用的是07版的软件吗?
能否发个原文件来看看?
我是怎么都不行的,只要一删交叉点0或者交叉点1,草图马上变蓝!

xuxinzhi2006 · 发表于 2010-6-18 19:50:51

对不起我是SW2010版的，我想想发了源文件楼主也打不开？

yuanmf · 发表于 2010-6-19 06:58:43

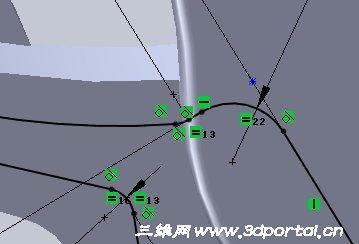

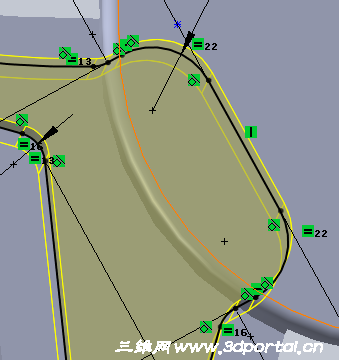

我仔细看了下你的图片!
楼上你是删了两个交叉点,但是多了两个尺寸标注(应该一个是86.82,另一个是27.21),是你自己加的吧!
这样的完全定义不是我的本意!
这个跟我随便固定某个点或者直线的来完全定义是一样道理,这样不是不可以完全定义,而是如果让你重新画一下,根本不可能和实例完全一样!

xuxinzhi2006 · 发表于 2010-6-19 07:18:21

这是一个基本知识！

yuanmf · 发表于 2010-6-19 07:44:53

本帖最后由 yuanmf 于 2010-6-20 07:09 编辑

如果像你这样做,我根本就不用在这里发贴!
不管怎么说,这个不是我想要的答案!
我要的是和实例一样的画法!

yuanmf · 发表于 2010-6-20 07:13:25

斑竹怎么认为问题已解决啊!
继续顶起求助!

5福临门 · 发表于 2010-6-20 10:57:06

问题应该解决了呀/
