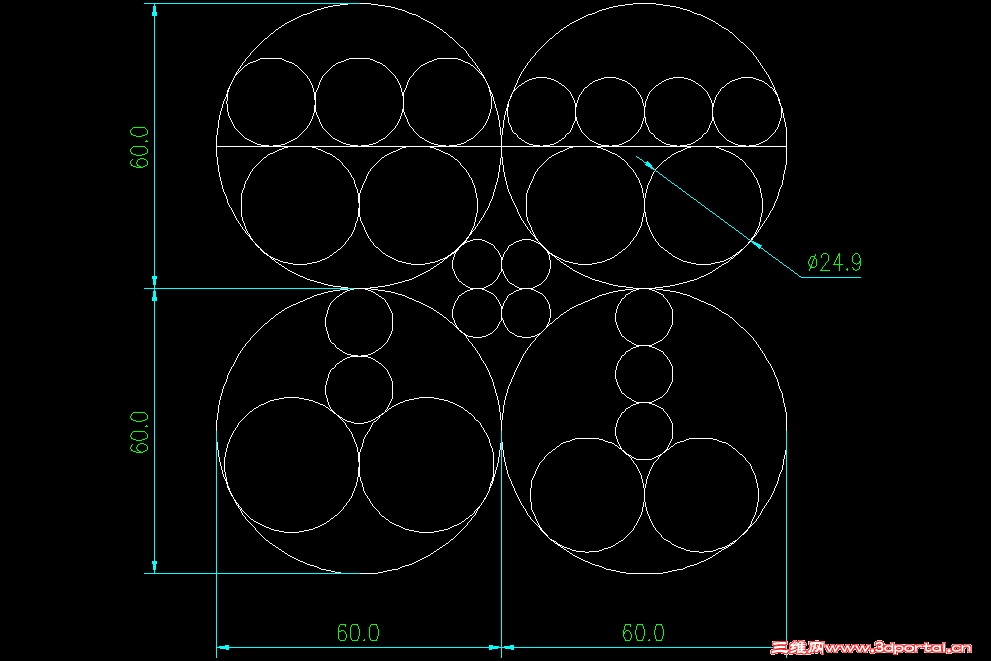

这个图怎么画

f3434 · 发表于 2010-9-28 09:41:54

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

zhaozhihui · 发表于 2010-9-28 10:22:15

本帖最后由 zhaozhihui 于 2010-9-28 13:14 编辑

左下角的小圆之间有固定关系吗？
直径是二倍的关系？
上面的直线是通过圆心做的，小
圆的大小不是25.6。

snddd · 发表于 2010-9-28 10:50:49

本帖最后由 snddd 于 2010-9-28 10:53 编辑

这类图一般都是先把已知尺寸的图画好，没有尺寸的图先按形状和个数不管尺寸，先画出来，然后用scale里的R参照缩放，到已知尺寸的图形内

liboloveg · 发表于 2010-9-28 16:45:10

用2010约束画吧，既然有软件能解决为什么非较真呢？

无声雨 · 发表于 2010-9-29 07:57:35

这个图确实也是值得考究。。学习一下。。

zhaozhihui · 发表于 2010-9-29 10:58:14

这类图一般都是先把已知尺寸的图画好，没有尺寸的图先按形状和个数不管尺寸，先画出来，然后用scale里的R参照缩放，到已知尺寸的图形内/ E: n/ T |( I. \% n3 n* o- H
snddd 发表于 2010-9-28 10:50 http://3dportal.cn/discuz/images/common/back.gif

只有一个固定尺寸的还比较好画，有两个固定尺寸的怎么办？
怎么保证scale后，两个尺寸都能满足条件呢？

SunVei · 发表于 2010-9-29 11:26:50

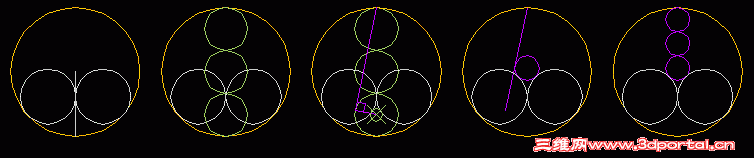

缩放练习题
举右下为例

雕刻爱情 · 发表于 2010-9-29 11:27:10

追求这种纯粹的画图的技巧在实际工作中毫无意义。如果真的遇到这样的图形要画，用尺寸约束就行了，何必要苦想？

duxiaohui · 发表于 2010-9-29 20:58:14

同意上楼的意见

coolboy123 · 发表于 2010-9-30 07:44:31

本帖最后由 coolboy123 于 2010-9-30 07:46 编辑

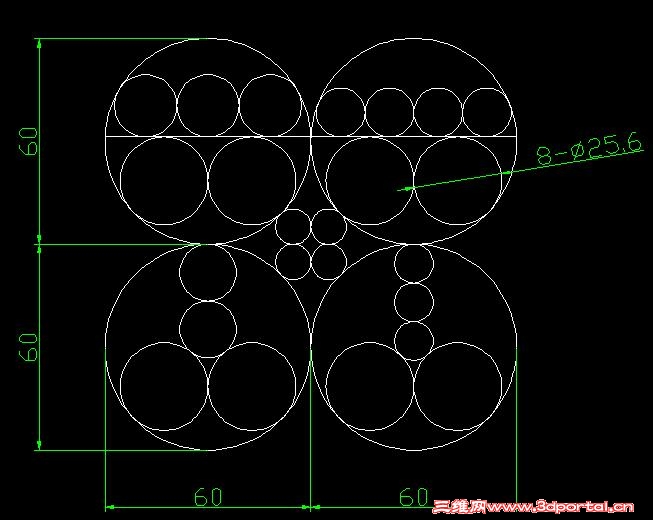

这个题讨论了很多次了，每次都很有意思，关键还是上面两个图。

snddd · 发表于 2010-9-30 11:03:46

6# zhaozhihui
有尺寸的画出来就不要再动他了，没有尺寸的，画出形状和参照图，关键是保证大小不同而相对位置一样即可
同意楼上没有实际意义的观点
作用只在熟悉命令，其实和其他软件一样，很多功能没有用到
