老调重弹，关于剖面图的问题。

snakewolfs · 发表于 2010-9-29 11:49:39

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

使用SolidWorks出工程图现在挺顺手的了，但是有个问题一直没有解决，不知论坛各位是如何处理的。

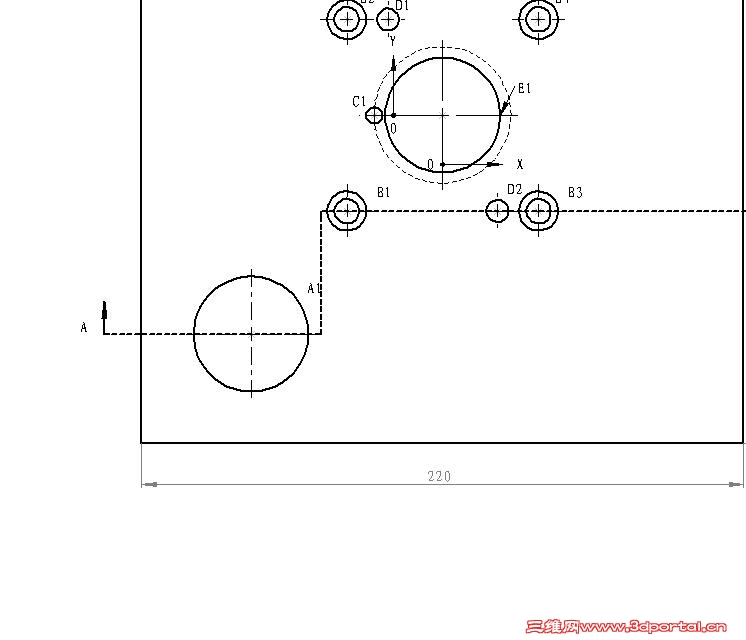

对于非单一剖切面的剖面图，在SW里面是不符合国标的，如图所示：

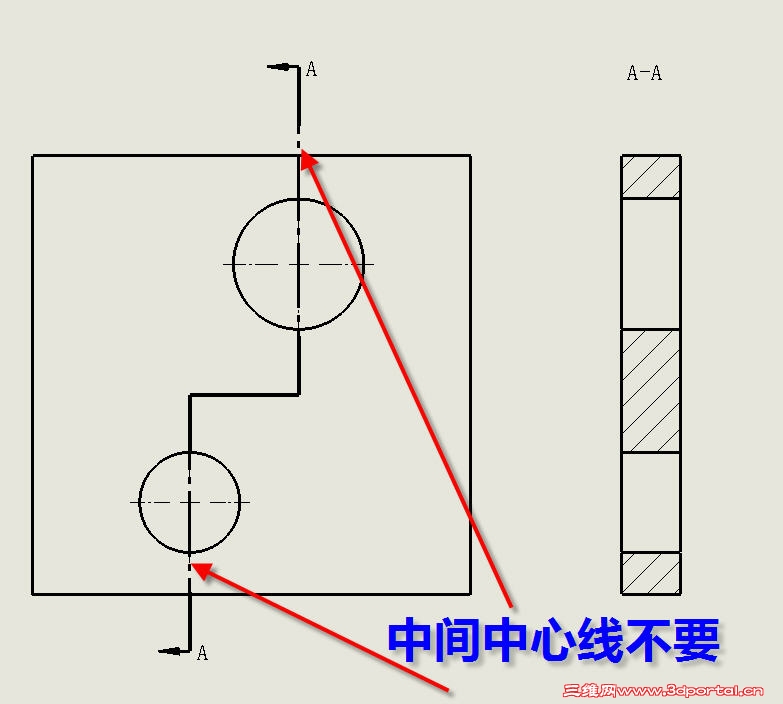

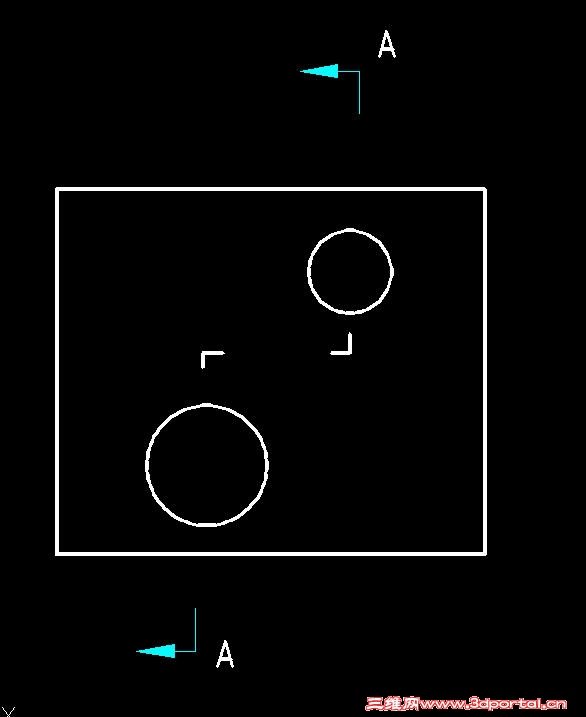

如何才能像如下的画法？

不知各位是怎么处理的？

营口制造 · 发表于 2010-9-29 12:22:00

提示: 作者被禁止或删除内容自动屏蔽

snakewolfs · 发表于 2010-9-29 16:12:58

楼上可否说得更清晰一点？或者给个示意图？

snakewolfs · 发表于 2010-9-29 16:15:29

尝试很多设置了，没有达到要求。

隆中对1 · 发表于 2010-9-29 17:13:47

我也想学习一下，一直也没有画出来

horseshoe · 发表于 2010-9-29 19:41:42

没设置过工程图文件的文档属性吗

baijunge · 发表于 2010-9-29 21:06:17

楼主可以试试JIS标准
里边有两种格式可以选择
希望能帮到楼主~~

soar_tch · 发表于 2010-9-29 21:43:00

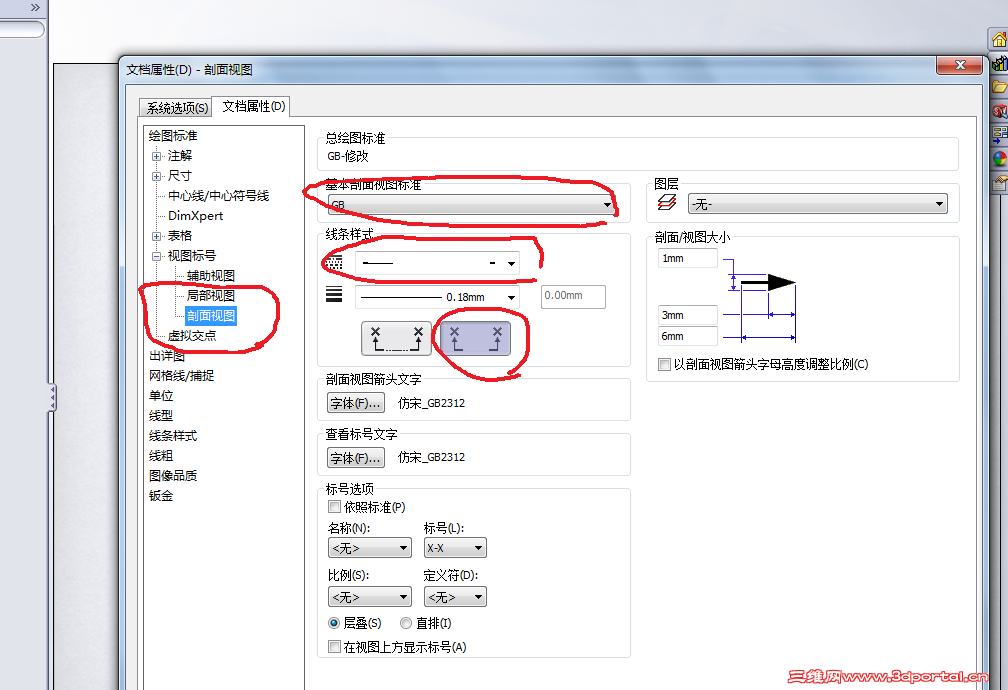

选项/文档属性：

snakewolfs · 发表于 2010-10-3 20:56:04

没设置过工程图文件的文档属性吗- \1 f F \3 P. l6 b+ F3 ]; r
horseshoe 发表于 2010-9-29 19:41 http://www.3dportal.cn/discuz/images/common/back.gif

如果你设置过不妨将你的做好的图贴出来！

snakewolfs · 发表于 2010-10-3 20:57:08

选项/文档属性：
& [8 P6 K+ ]6 W3 u, |' Q+ S1749576& C7 g' J# C1 q1 J( R; P, G
soar_tch 发表于 2010-9-29 21:43 http://www.3dportal.cn/discuz/images/common/back.gif

感谢你的回复，不过设置了也没用！
这个问题已经困扰俺好几年了。

horseshoe · 发表于 2010-10-4 07:13:45

启发你自己找到方法才是最好的学习方法,楼主你这种张嘴等人喂的态度是什么都学不会的,也没人愿意教

snakewolfs · 发表于 2010-10-4 08:05:32

本帖最后由 snakewolfs 于 2010-10-4 08:07 编辑

启发你自己找到方法才是最好的学习方法,楼主你这种张嘴等人喂的态度是什么都学不会的,也没人愿意教
r3 O. G" C2 v0 A' phorseshoe 发表于 2010-10-4 07:13 http://www.3dportal.cn/discuz/images/common/back.gif

呵呵，对你无语了！也许你自己觉得很行，不一定别人也会这样看你。没本事的话别这么牛！会出笑话的。

gaogusheng · 发表于 2010-10-4 08:33:05

一大早来整了半天也没弄出来不知道是不是以为是盗版的原因文档属性里的确有两种方式但是更改没有变化楼主我觉的也别太较真这个也不影响图纸的美观也差不到哪去如果你用的是正版的可以CALL SW 让他们给个答复

snakewolfs · 发表于 2010-10-4 21:32:34

一大早来整了半天也没弄出来不知道是不是以为是盗版的原因文档属性里的确有两种方式但是更改没有变化楼主我觉的也别太较真这个也不影响图纸的美观也差不到哪去如果你用的是正版的可以CALL SW 让他 ...
: e' R" A% I1 b6 M* ^+ V$ B; rgaogusheng 发表于 2010-10-4 08:33 http://www.3dportal.cn/discuz/images/common/back.gif

也不是我较真，而是负责图纸标准化的人要说的呀。
对了，不要认为这是盗版的原因，正版也一样！（当然也有可能是我们不知道该怎么弄出来）

fenganiu · 发表于 2010-10-5 14:37:06

8# soar_tch
8楼朋友，我用的是08版的，在选项里面→文档属性中没有绘图标准这一项，请问8楼朋友绘图标准这一项要在哪个把版本里才会有？谢谢。

骑着乌龟赛跑 · 发表于 2010-10-5 18:49:11

我也想学习一下这个问题

ZJL878392 · 发表于 2010-10-8 16:10:50

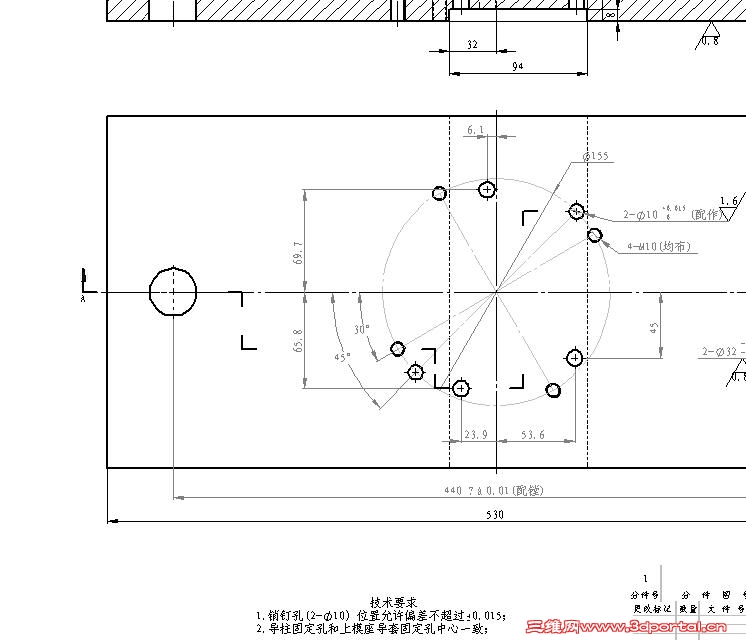

我的原来好用，虽然视图上看少短粗的横线或者竖线但预览和打印时都能出来，现在的变成粗虚线了，不知道怎么回事

lzyhg_0058 · 发表于 2010-10-8 17:04:35

8楼说得没错！！
