CAXA实体设计应用于链传动的动画制作
. `, R% S3 F1 w- _# k+ C2 L6 r. A. m; _9 B8 \5 B( m
摘要:本实例采用08B单排链轮,传动链轮齿数Z=30,张紧轮齿数Z=15。通过确定主要绘图尺寸、作零件图、装配和动画编辑4个步骤来完成。下面我们将详细了解各步骤的具体内容。& d! r8 o! S( {$ L* A
一、根据手册查得基本参数,计算主要尺寸
1 A: w8 @% l. M1.滚子链的基本参数与尺寸
- e) h5 l( N7 D) Z. Q图1-1 2. 齿槽形状" \/ D2 o5 o( H2 ]/ |9 `* d5 V

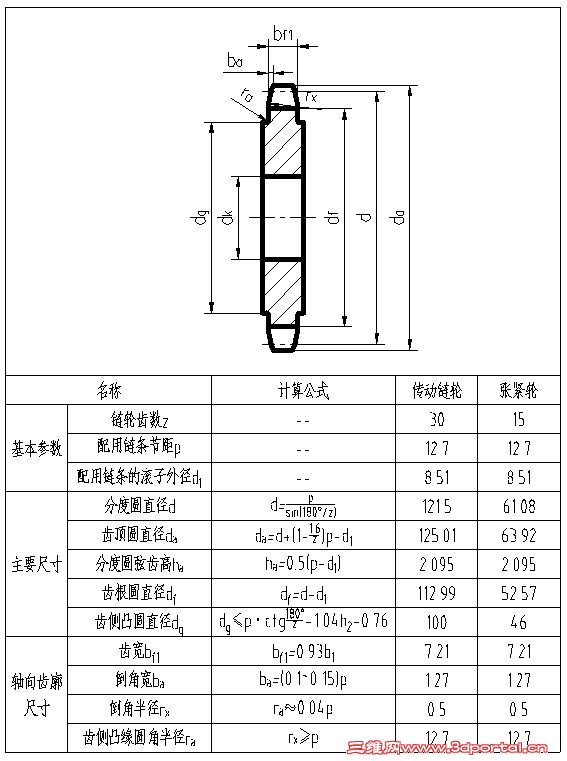

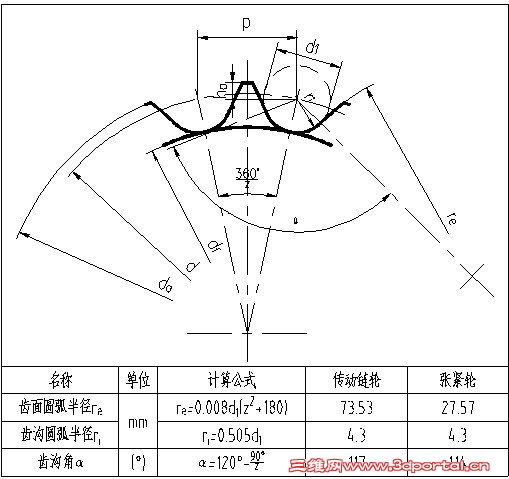

图1-2 3.滚子链链轮的基本参数与尺寸
! J2 t/ x3 z) h& u/ e3 H" K图1-3 二、根据所得数据画零件图/ _, ]5 `7 }9 G3 j3 ~$ o/ K

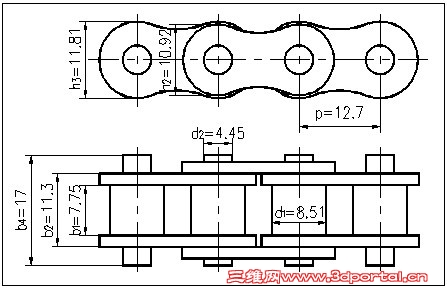

1.根据图1-1所示数据,画内链节
+ z$ G5 N+ z6 ?8 g; o1)选择二维草图,完成如图2-1-1草图截面→完成造型,选择草图点击右键,“生成”→“拉伸”,在“距离”框内输入1.78,造型结果如图2-1-2所示2 ]3 n/ A8 O/ N) O2 v3 l, i

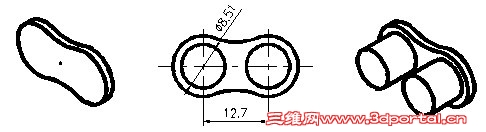

图2-1-1 图2-1-2 2)选择拉伸特征选项,点取如图2-1-3所示的中心点,从导向框中选择“增料”、“实体”→下一步→下一步→在“到指定的距离”框中输入7.75,绘制如图2-1-4草图截面→完成造型,作图结果如图2-1-5所示: W. G$ Q9 Z/ J8 [# q7 V8 T
: ]6 ~# x1 x% }( f* W1 i: u
& f: _6 x! d2 G" @# W1 W4 h
图2-1-3 图2-1-4 图2-1-5
9 a# d# V$ U/ b7 q# z3)选择第一步生成的模型,打开三维球,复制图形到另外一边,结果如图2-1-6所示
; [" {, `* j# k$ _: ]5 U
I. |% w8 M. H1 L 图2-1-6) L- l) ]4 n# {) |0 s' l

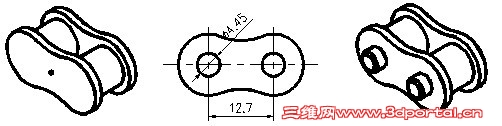

4)选择拉伸特征选项,点取如图2-1-7所示的中心点,从导向框中选择“增料”、“实体”→下一步→下一步→在“到指定的距离”框中输入7.75,绘制如图2-1-8草图截面→完成造型,作图结果如图2-1-9所示
! F* L' F4 h3 c5 k9 K- r8 K( K
9 S" X* {, K0 O' ]! v$ B 图2-1-7 图2-1-8 图2-1-9
% I8 g% R7 `0 ]& |! ^* E5)选择上一步生成的模型,打开三维球,复制图形到另外一边,完成的内链节结果如图2-1-10所示6 `5 F0 k" T; ^9 x/ d, j! [
$ K7 E4 \$ t1 [
图2-1-10+ S5 A+ ^( a0 F/ D
2.根据图1-1所示数据,画外链节
& ^6 |( W) J8 D) B' J9 D0 H1 l& l! T" ?参考内链节画法,完成如图2-2-1所示模型(画法从略)
/ w: s4 j, N* H4 p$ G
. ~1 T. C$ `9 p& I$ `' d0 M; h 图2-2-10 F* j, F% X9 P0 p/ _4 M0 c8 F
3.根据图1-2和图1-3所示数据,画传动链轮
7 H* `8 ^! P, R( x1)选择旋转特征选项,从导向框中选择“独立实体”、“实体”→完成,绘制如图2-3-1草图截面→完成造型,作图结果如图2-3-2所示
' u8 A3 c1 g, ]3 I) Q c. r$ Y

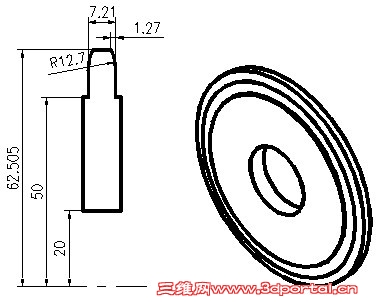

+ A$ {/ p5 F& A8 g+ d# r4 p1 ?* |& b- @4 m' [ 图2-3-1 图2-3-2

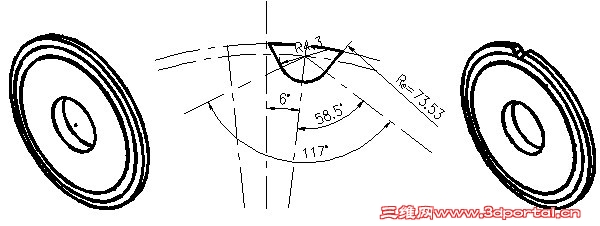

8 `% q7 K% a( \2)选择拉伸特征选项,点取如图2-3-3所示的中心点,从导向框中选择“减料”、“实体”→下一步→下一步→在“到指定的距离”框中输入10,绘制如图2-3-4草图截面→完成造型,作图结果如图2-3-5所示
2 i& b5 ~7 Q/ }) w$ X
! P: M; e9 Q' i! @( R, b. O 图2-3-3 图2-3-4 图2-3-5 3)选择上一步完成的图形,打开三维球,选择“生成圆形阵列”,输入数量30,角度12,生成如图2-3-6所示模型
/ N, \1 S% F. I( s# d% O
8 f& g& r9 P( P b5 y2 K4 ^# |
图2-3-6
0 e, R" Q% [! ~. X$ N) `, n4.根据图1-2和图1-3所示数据,画张紧轮1 y4 }5 @5 E2 z
参考传动链轮画法,完成如图2-4-1所示模型(画法从略)) o& @" I% o. n
2 C$ I u& D$ J* m d& {# Q/ d6 @
图2-4-1 * G3 V _) Y8 u- t! i8 y3 `! o
三、对零件进行装配

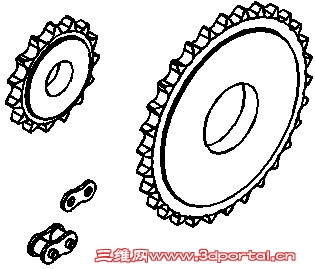

5 Z* ^3 K9 s$ Z) K1)在设计环境中插入上一步完成的零件,如图3-1-1所示,拷贝生成2个传动链轮, b1 x4 w2 B0 c, @5 S, \4 G' X1 A
6 F! ^* t4 f& N+ p$ B
图3-1-1) a, s' ]7 u6 B4 U7 c! g
! \4 ]4 J5 E. p( M( l1 I3 I- ~* C ~

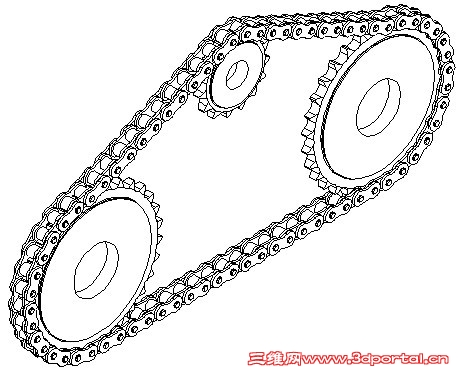

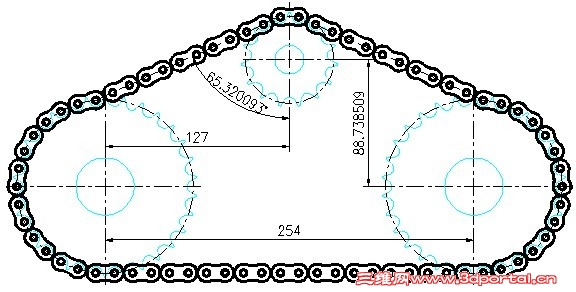

2)三个链轮位置根据图3-2-1所示尺寸排列,并将位于右侧的传动链轮重命名为传动链轮1,左侧的则重命为传动链轮2;如图3-2-1排列内链节,再根据内链节的位置排列外链节,结果如图3-2-2所示
, [& _0 f. t8 T$ I
5 H7 _% V7 O8 s6 s" A- P( r. E( x
图3-2-1, E$ n0 G- ]* T5 U, Q/ |
图3-2-1

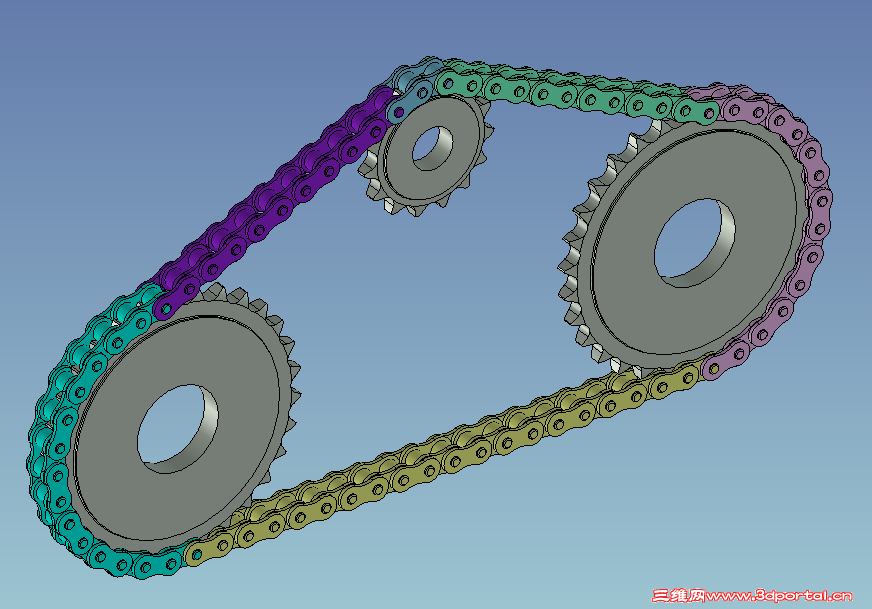

& j* Q! x5 h& _9 n7 J' D3)如图3-3-1所示,分别将涂成六种颜色的零件生成六个装配,并依次将蓝色的重命名为装配1,绿色的重命名为装配2,红色的重命名为装配3,黄色的重命名为装配4,青色的重命名为装配5,紫色的重命名为装配69 @4 I- _+ g, j) Z" l+ |2 z# K
2 _$ v5 m# C, s9 B ^8 x% D F
图3-3-1 |
