此图用CAD怎么画

271309701 · 发表于 2010-10-1 21:19:54

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 271309701 于 2010-10-1 21:30 编辑

新手看了个图无从下手，请高手指教

jiang.jh · 发表于 2010-10-1 23:23:51

四心近似渐开线作图，初学机械制图时学过……

maici · 发表于 2010-10-1 23:32:02

顺时针轮流用四个点做圆心画圆弧

yishiyi · 发表于 2010-10-2 00:57:20

应该是渐开线

遨游天下之1985 · 发表于 2010-10-2 16:50:01

具体的画法期待高手指教。

zhuhongbin868 · 发表于 2010-10-6 12:24:22

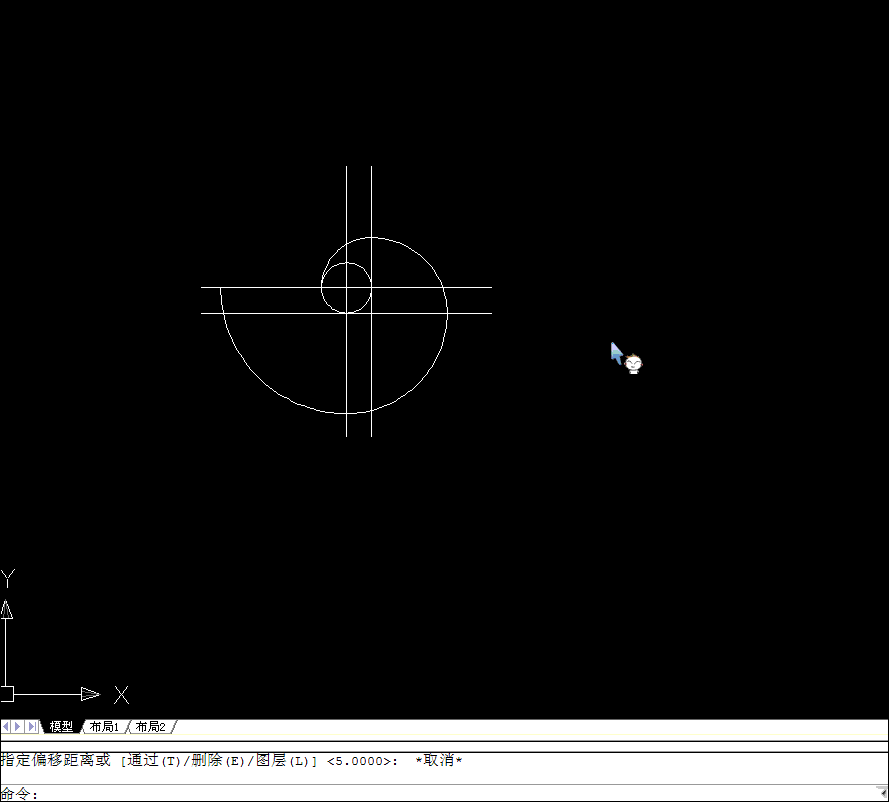

按渐开线的形式画圆, 先以半径为5画一个小圆,再依次聚半径为10、20、30、40、50、60、70、80、90画圆，并按顺时针的顺序移动各圆相切，修剪后即可，最后画一个小圆收尾即可。

hebei · 发表于 2010-10-6 17:27:05

提示: 作者被禁止或删除内容自动屏蔽

janekou · 发表于 2010-10-6 17:52:43

借鉴ls的方法并改进一下可以更快

yushanzhang06 · 发表于 2010-10-7 15:04:11

长见识了，janekou能否解释一下这样做的原理是什么吗？

lhj7103 · 发表于 2010-10-7 15:57:04

就是一个渐开线端部用圆切。

janekou · 发表于 2010-10-15 21:44:34

9# yushanzhang06
那些圆都是对应同心的，所以用偏移命令就可以

clyzzc · 发表于 2010-10-25 12:53:18

渐开线、、记得读书时第一次机械制图课老师就是拿着那玩意给我们参观、、、

xwr7814 · 发表于 2010-11-1 09:18:01

这些软件是用来做设计的，光是研究怎么用，毫无意思，画图只是雕虫小技

baiyang988 · 发表于 2010-11-8 22:09:42

应该是类似于阿基米德螺线画法，用偏移方法，很容易画出来的！

yjwz2008 · 发表于 2010-11-9 11:28:06

这些软件是用来做设计的，光是研究怎么用，毫无意思，画图只是雕虫小技

hu_lin · 发表于 2012-8-25 09:03:39

没看明白7楼开始画的直线的意思

hu_lin · 发表于 2012-8-25 12:12:48

明白了，回车利用最后一点。虽然比起点、端点、方向画法不会快，也是一种办法，真是学无止境

hwj0406 · 发表于 2012-8-27 22:25:33

光是研究怎么用，毫无意思，画图只是雕虫小技
