pro\E能草绘出带一定螺距的螺旋形曲线吗

rendai · 发表于 2010-10-18 16:30:26

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

要画一个螺旋变截面的模型不知道该怎么画，哪位DX帮忙指点下
用混合扫描能画变截面的，好像画不了螺旋形的
用螺旋扫描能画螺旋形的，却好像不能变截面，真不知道该怎么办了，大家帮帮忙啊！

wod861210 · 发表于 2010-10-18 17:10:43

本帖最后由 wod861210 于 2010-10-18 17:21 编辑

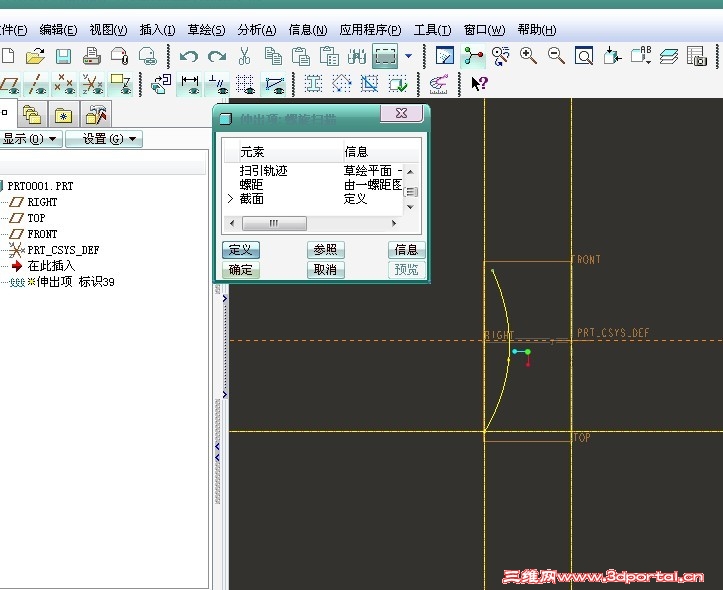

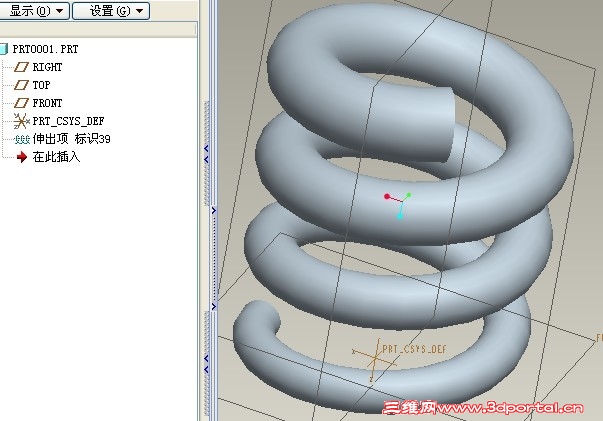

其实这2种方法都可以

YoungSpring_09 · 发表于 2010-10-18 17:14:08

用可变截面做！要螺旋就加关系做。

ganyiwei · 发表于 2010-10-18 17:19:44

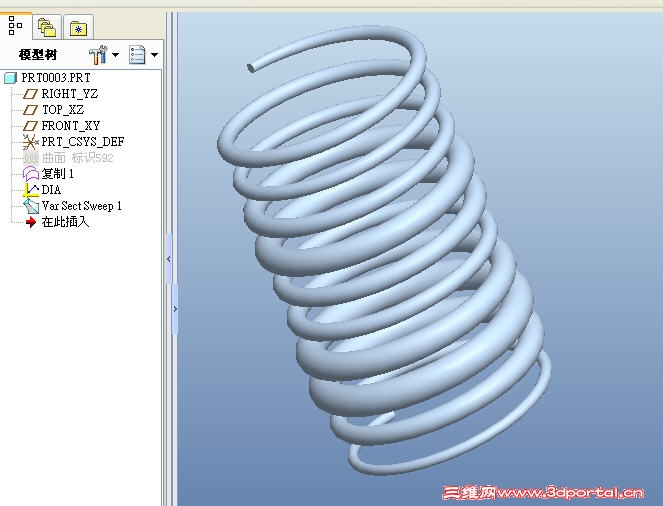

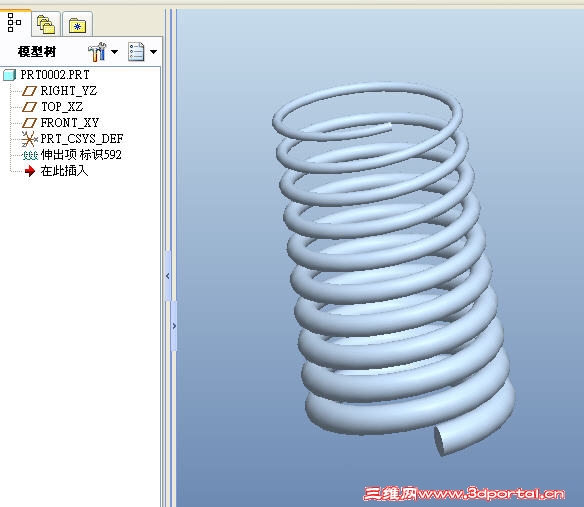

可以, 如图, 5.0PART,

dassaultsystems · 发表于 2010-10-18 17:22:54

向楼上的朋友学习,好身手

ganyiwei · 发表于 2010-10-18 17:24:32

要画一个螺旋变截面的模型不知道该怎么画，哪位DX帮忙指点下
, B8 [! O/ b# ` Y用混合扫描能画变截面的，好像画不了螺旋形的2 \, l, F4 I2 {+ u' K, Z0 h& @! f+ l
用螺旋扫描能画螺旋形的，却好像不能变截面，真不知道该怎么办了，大家帮帮忙啊！4 G: G: B, j( T8 Z6 Z! z$ A
rendai 发表于 2010-10-18 16:30 http://www.3dportal.cn/discuz/images/common/back.gif

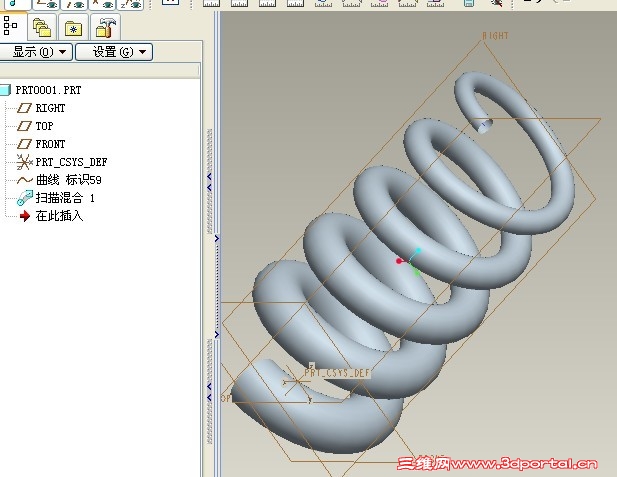

用扫描混合的话可以先画出螺旋形的曲线(利用方程或者 VSS/螺旋扫描曲面复制边线.) ,再扫描混合.

qcwangjian · 发表于 2010-10-18 19:30:21

真的碰到高人了，很不错的方法，学习了。

rendai · 发表于 2010-10-18 20:21:35

2# wod861210
使用螺旋扫描时怎么实现变截面啊，我画到做截面的地方了，却怎么也不能让它称为变截面的，您能不能详细说一下，谢了！

ganyiwei · 发表于 2010-10-19 13:23:39

2# wod861210 2 ]3 u: m* l9 d7 M) g/ \
使用螺旋扫描时怎么实现变截面啊，我画到做截面的地方了，却怎么也不能让它称为变截面的，您能不能详细说一下，谢了！
: x; W3 r4 G1 }% S J# P# nrendai 发表于 2010-10-18 20:21 http://www.3dportal.cn/discuz/images/common/back.gif

上面5.0的文件你打不开?
