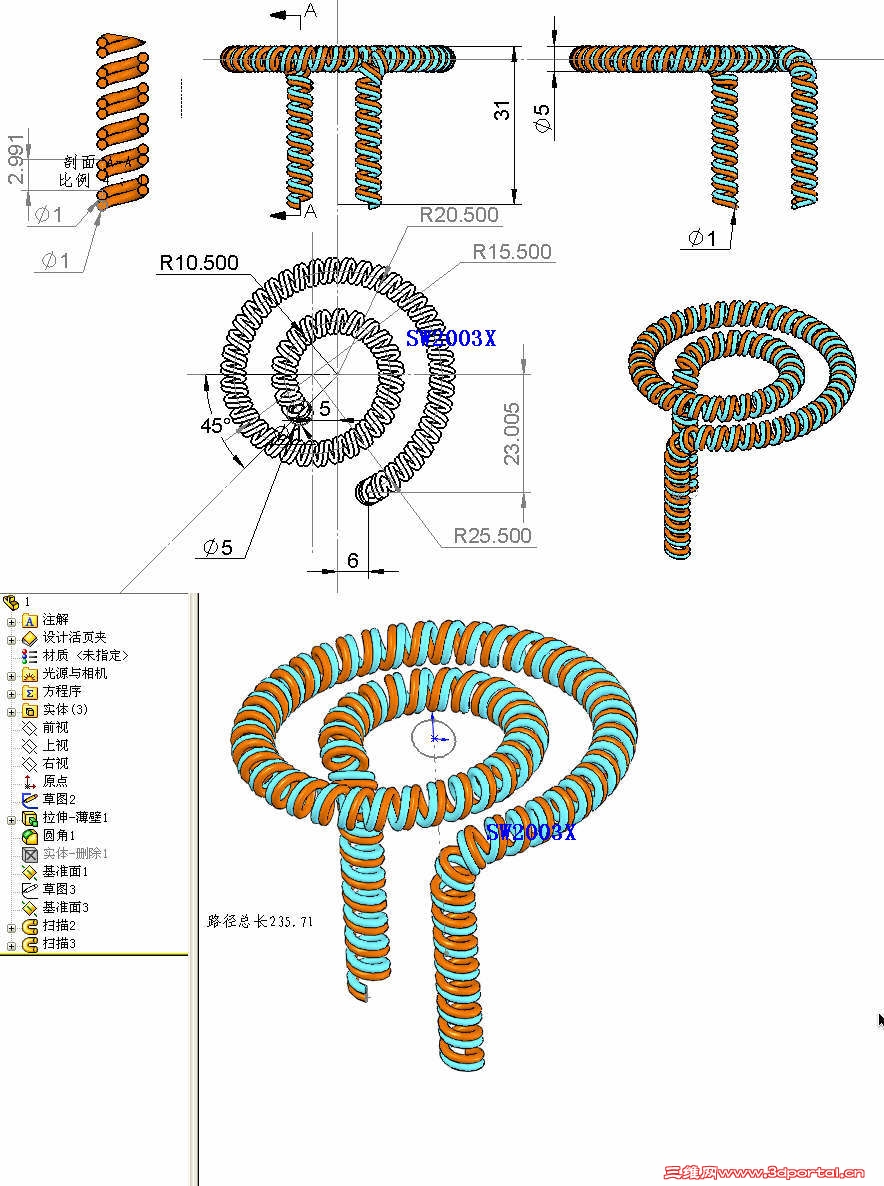

请问高人这个图怎么用solidworks来完成

3dportalzhao · 发表于 2010-10-20 18:10:32

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

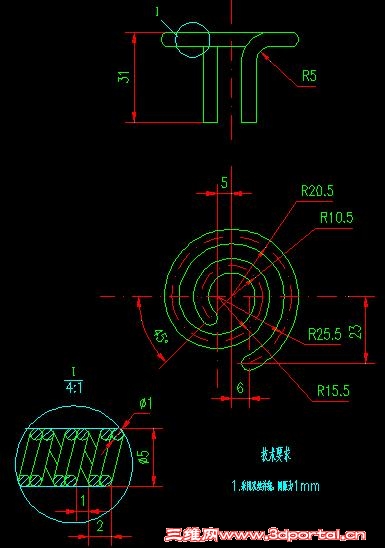

请教各位高人此图如何用SolidWorks画，请详述，谢谢！

esthzh · 发表于 2010-10-20 18:40:24

先画3D草图，再扫描轮廓即可。

livefy · 发表于 2010-10-21 12:19:01

没这么简单，不是单纯的圆管，是螺纹线绕成的

andyzhu2825 · 发表于 2010-10-21 14:10:22

是啊，我试过了，难度相当的可以啊，期待高人了

sw2003x · 发表于 2010-10-21 17:18:18

本帖最后由 sw2003x 于 2010-10-21 22:51 编辑

1# 3dportalzhao

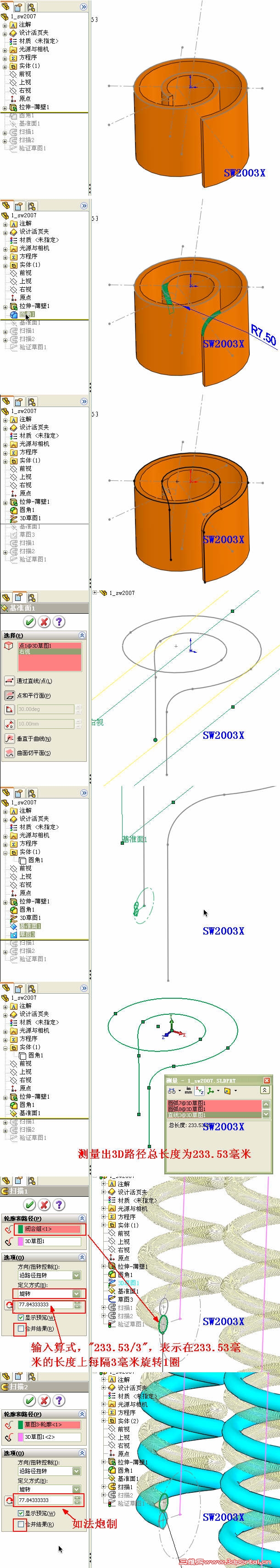

大概这样吧，中心距3毫米始终会有点误差。期待其它好方法。

81130549 · 发表于 2010-10-22 08:30:42

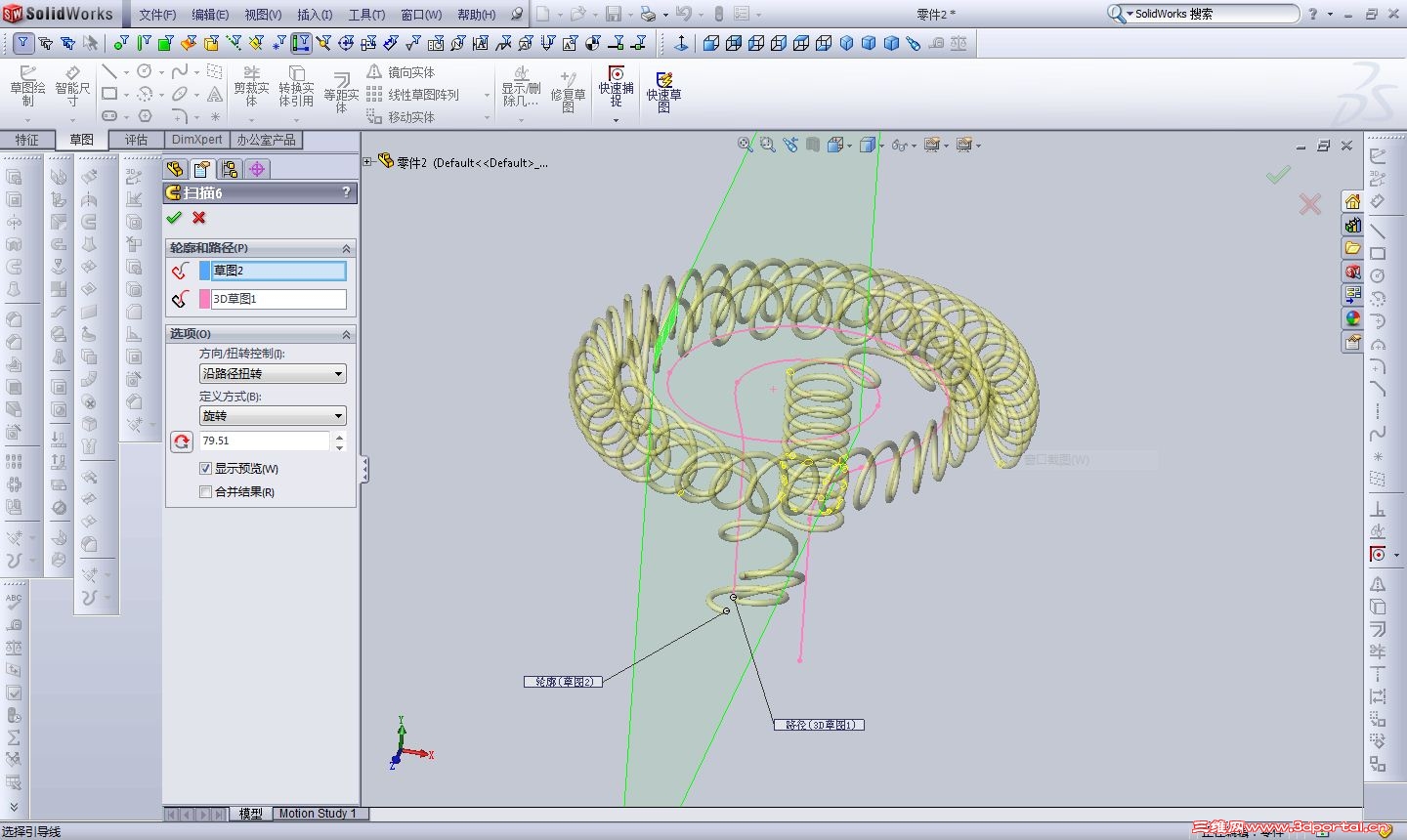

扫描时选择“沿路径扭转”。

3dportalzhao · 发表于 2010-10-22 12:10:01

5# sw2003x
是啊已经很不错了，但小生愚钝，还是看不出其中端倪，能否详解一下，不胜感激！

andyzhu2825 · 发表于 2010-10-22 15:39:28

7楼说的方法我试过，达不到控制节距的目标，而且最多只能扫100圈，不知道为什么。

sw2003x · 发表于 2010-10-25 12:22:33

此问题难点在于旋转圈数计算，实际就是测量扫描路径长度，然后用“路径长度/节距（中心距）”计算出旋转圈数即可。但是此方法丧失了全参控制的的可能性！

xiaojunxue · 发表于 2010-10-25 20:31:52

这种绘制扫描路径的思路真的不错。

mechkk · 发表于 2010-10-25 22:37:26

不错，我也学习了一下，找出路径，三的草图，画直线，不停实体转换，选择链，路径就出来了。

mechkk · 发表于 2010-10-25 22:40:23

再问下，如果上面是个涡状线，是个特征，怎么搞薄壁拉伸啊，好像不支持啊

andyzhu2825 · 发表于 2010-10-26 07:44:06

是不支持，因为曲线是空间概念的，而实体拉伸只能从平面草图开始，所以想拉伸的话就先转化一下。

mechkk · 发表于 2010-10-26 10:01:49

是不支持，因为曲线是空间概念的，而实体拉伸只能从平面草图开始，所以想拉伸的话就先转化一下。
+ r( W. L7 J, m1 L( g) P$ c3 Bandyzhu2825 发表于 2010-10-26 07:44 http://www.3dportal.cn/discuz/images/common/back.gif

我试了，在3D草图中转化也没用。
按上面还是必须画个矩形草图，以涡状线扫描，才可以。真怪。

lider2010 · 发表于 2010-10-26 16:32:11

弱弱的问一下，在画那2个Ø1截面草图的时候，如果把这2个Ø1的圆画在11楼做法的镜像位置也可以扫描出来吗?我试了几次都不可以，扫描不出盖题的结果，不知道在哪里搞错了。

lider2010 · 发表于 2010-10-26 16:33:23

怎么直径fai变成了乱码？

sw2003x · 发表于 2010-10-26 16:38:13

17# mechkk 涡状线通过“转换实体引用”转换成（2维）草图即可！为什么要转换成3D草图？开环3D草图不支持拉伸薄壁功能,只有闭环3D草图才支持沿指定方向拉伸实体。

sundavid · 发表于 2010-10-27 09:36:01

为什么老是提示要有平滑的路径啊？

zhjiyu618 · 发表于 2010-10-27 10:32:52

11# sw2003x

请问高手，3D草图怎样从拉伸实体中脱离，我推不掉实体

591100837 · 发表于 2010-10-27 18:21:00

18# sundavid
我和你情况一样啊，郁闷中期待高人一解心中疑惑

591100837 · 发表于 2010-10-27 18:23:10

还有就是为什么前面有一帖子我想下载原文件怎么下不下来？老是提示原文件未经授权？郁闷，我是新手，可来论坛好几天了，本来想学习一下，可就是下不下来，郁闷中。。。。。。。。。。。。。。。

591100837 · 发表于 2010-10-27 18:31:52

我做的文件，怎么会这样？

ftf200405 · 发表于 2010-10-28 13:01:33

画R5的方法确实巧妙。

zxdcad · 发表于 2010-10-28 13:22:15

本帖最后由 zxdcad 于 2010-10-28 13:23 编辑

5楼方法很好。

最后的扫描1与扫描2可以省掉一个。

fgshrl · 发表于 2010-10-28 13:30:11

你可以分段去做，这样就好理解了，做成了，再试着整体做，当然每一步都要符合SW的规范，这一点和CAD有明确的不同。
