请问这个样子的螺杆怎么建模

celery4785 · 发表于 2010-11-8 20:35:35

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 celery4785 于 2010-11-9 15:39 编辑

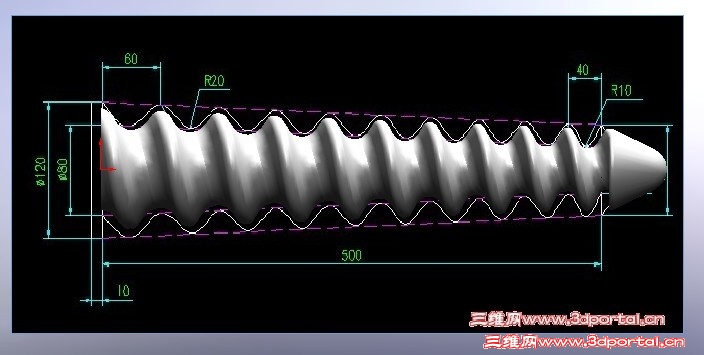

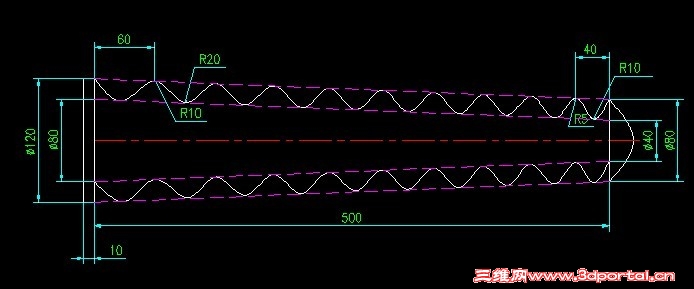

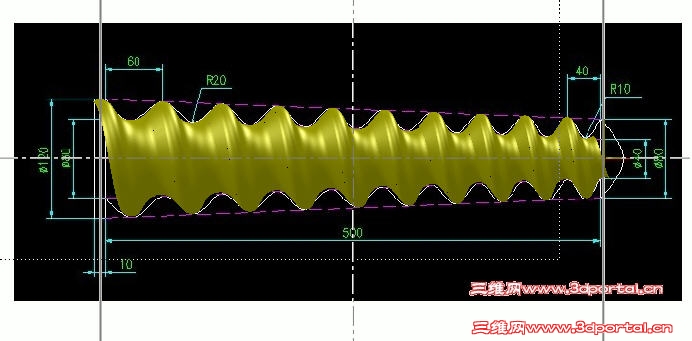

这个是个圆弧变节距锥度螺杆的草图，虚线部分是辅助线，请问各位这个能在Solidworks里面建模吗？请高手解答一下，还有就是最好能做一个模型出来。

----------------------------------------------------------------------------------------------------------
这个这个样子的，我需要实际建模，想加工出来，一个人的力量太小了，需要大家支持。我刚把我的SW2005卸载了，想找个2010的装起看新功能能做不。
-

营口制造 · 发表于 2010-11-9 08:05:22

提示: 作者被禁止或删除内容自动屏蔽

comeonlily · 发表于 2010-11-9 11:21:26

楼上的和我，还有几个朋友一起研究了一上午了，还没搞出来，O(∩_∩)O哈哈~ 正在请教高手，楼主莫急，嘿嘿。。。

celery4785 · 发表于 2010-11-9 15:37:51

这个这个样子的，我需要实际建模，想加工出来，一个人的力量太小了，需要大家支持。我刚把我的SW2005卸载了，想找个2010的装起看新功能能做不

有彩虹的时光 · 发表于 2010-11-9 16:11:52

本帖最后由 123456bbs999 于 2010-11-9 16:23 编辑

多提供几张图纸或者把cad文档传上来，多点参考。

danilso · 发表于 2010-11-9 16:55:13

本帖最后由 danilso 于 2010-11-9 17:04 编辑

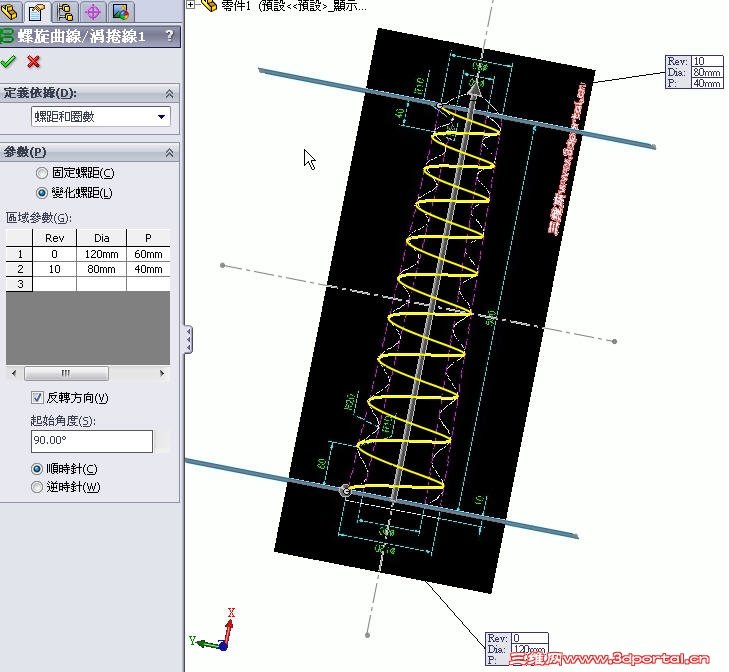

先把變化螺旋線畫出就可掃出再倒圓角,下班了有空繼續畫.

xfange · 发表于 2010-11-9 23:01:41

本帖最后由 xfange 于 2010-11-9 23:27 编辑

ProE里就会，Solidworks里还不会
等楼上的上传个零件
DWG 的传上来研究研究
楼上的那个扫描截面能用公式控制么？
这软件介绍工式的资料不多啊

w_hs1 · 发表于 2010-11-10 07:44:16

9# danilso

danilso 大师，请你按你的方法做变螺距螺旋线（为了便于测量，暂且直径不变），测量一下第一段最高点距离和最后一段最高点距离是否分别为楼主要求的60和40。

danilso · 发表于 2010-11-10 08:54:02

本帖最后由 danilso 于 2010-11-10 08:59 编辑

因為樓主提供的60,40並非螺旋線的前後螺距而是螺桿前後平面至第一波峰的距離,沒有正確數據只能曀測.

w_hs1 · 发表于 2010-11-10 09:38:05

12# danilso

同意你的说法，楼主给的是第一段和最后一段的平均螺距，而SW变螺距螺旋线表中的螺距是指某位置的瞬时螺距，两者的概念是不一样的。所以要达到楼主平均螺距的要求，就不能直接用60和40作为表中起始和终止面处的螺距，需要换算一下才行。

mechkk · 发表于 2010-11-10 09:40:33

这个很不好搞，我现在水平是搞不出来。变距变节径还可以，但剩下的，扫描也不行，扫描切除也不行，放样更不靠边，嘿嘿，向高手学习。

danilso · 发表于 2010-11-10 09:53:07

本帖最后由 danilso 于 2010-11-10 09:55 编辑

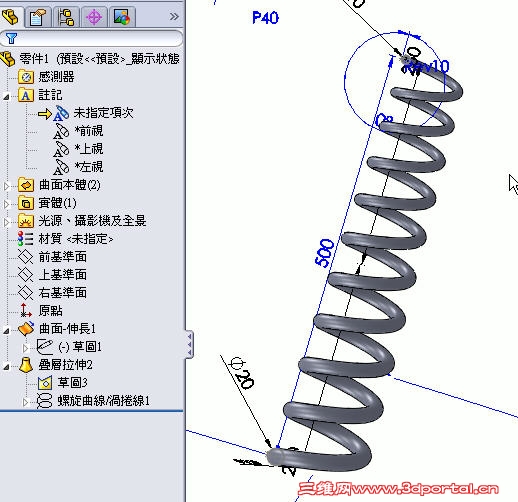

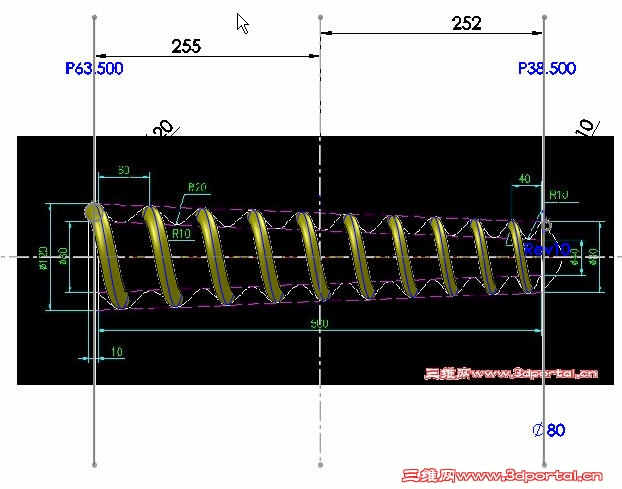

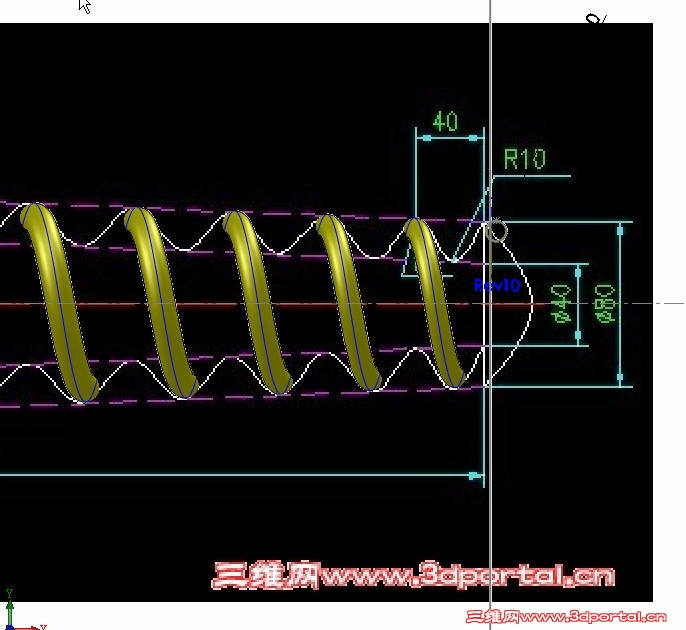

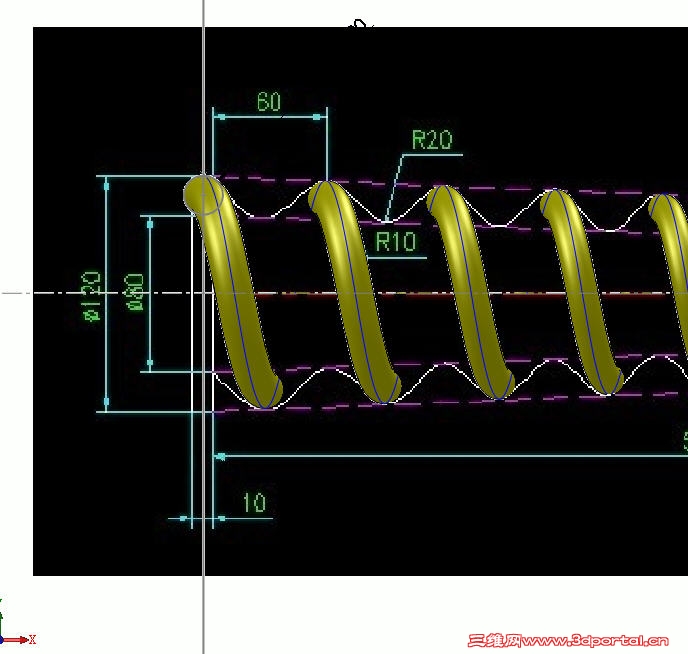

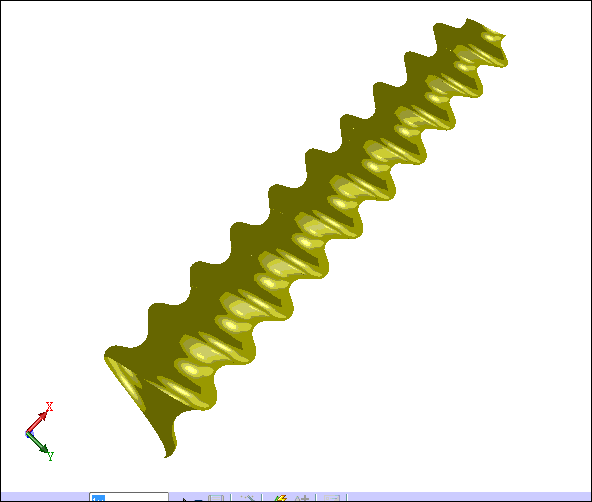

畫好大概是這樣

celery4785 · 发表于 2010-11-10 10:34:53

danilso大人真厉害，我的草图也就是个想法，你却画出来了。能不能发个文件给我，SW2011还在下载中。。。（kaixintian@gmail.com）

lyh020209 · 发表于 2010-11-10 14:38:11

本帖最后由 lyh020209 于 2010-11-10 15:11 编辑

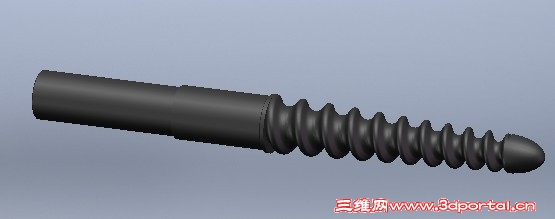

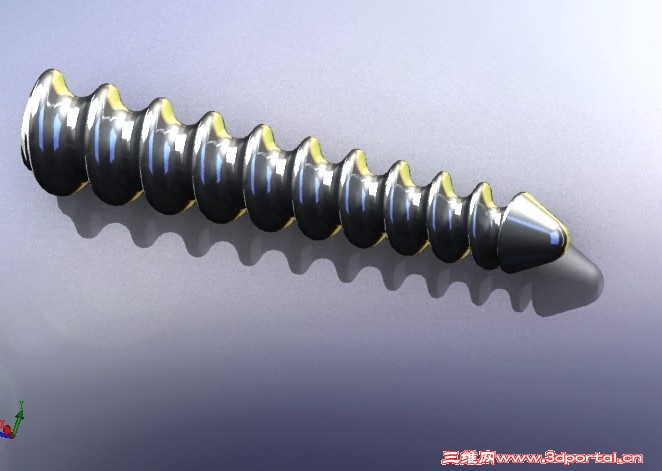

勉强做了一个，感觉不太标准，就不上prat了。上图支持

lyh020209 · 发表于 2010-11-12 08:03:26

21# celery4785

既然大家都这么谦逊，俺只好把自己做的传上来，供各位学弟学妹参考。起个抛砖引玉的作用。提前重申一下哈，俺做滴尺寸上跟楼主的要求是有出入的！我想值得交流的是这类螺纹的建模方法。

part：

变径变节距螺纹.rar (1.5 MB, 下载次数: 149)

celery4785 · 发表于 2010-11-12 08:55:16

楼上的哥说得对，尺寸没什么，关键是方法

celery4785 · 发表于 2010-11-12 14:08:11

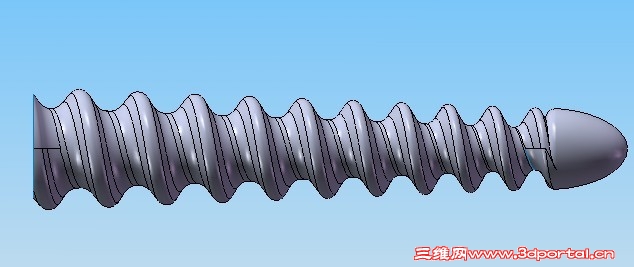

我学着做了一个出来，但是怎么就会有那么多黑线消除不了

lyh020209 · 发表于 2010-11-12 16:43:56

呵呵取消带边线上色，只保留上色就可以了

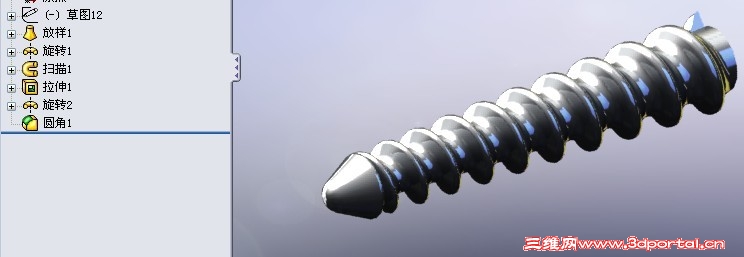

俺上面的图渲染了一下

celery4785 · 发表于 2010-11-12 20:56:43

做好了，感谢各位~！很久没用SW，真是一点熟练度都没有啊~!

802210 · 发表于 2011-10-8 16:23:44

提示: 作者被禁止或删除内容自动屏蔽

秋枫飞扬 · 发表于 2011-10-8 20:15:43

俺是菜鸟，正在向各位老师学习。
