真的没人知道是什么原因导致这两个螺纹2D图的差异

stillme

1 u, q: m' y, h0 }' a7 z
* l2 Z. O) n* y4 d我自己用同样的方法在同一个零件上画出来的，可就是不一样，郁闷。本来可以删除左边那个重画一个就可以了，但有时有点追根究底的性子，想知道为什么会这样。
你一定有兴趣来研究一下是什么原因导致这两个螺纹2D图的差异，因为到目前为止还没有人知道，谁会是第一个呢？
) q. w* [  m5 E7 e8 c请仔细看一下3D里面的参数设置，按理说画出来的螺纹孔应该是一模一样的，可到底什么原因使2D图看起来差别这么大涅？（野火4.0）
请下载文件： sleeve.zip (140.61 KB, 下载次数: 41)

2010-11-23 16:45 上传

点击文件名下载附件
# T' C  M- S2 w3 _- a& r2 G2 Q% j
http://myengforums.tycoelectronics.com/Uploads/Images/fe2f390c-ee36-46f8-af8f-ab82.jpghttp://myengforums.tycoelectronics.com/Uploads/Images/8e4c4ffa-0292-487d-9327-9ee1.jpg

tanhu

确实有点神奇，等高人解释下

wod861210

应该是个BUG

新学者

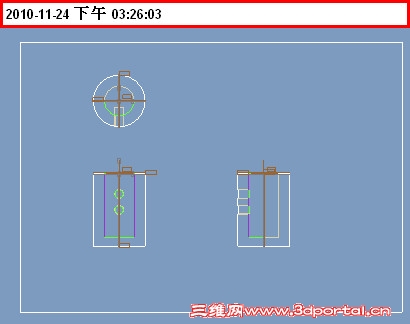

你的图

新学者

你点中孔是编辑就会发现孔高于壁厚，点中删除即可。我认为还是画图的问题。

新学者

刚才说的有点问题，更正一下，在绘图中点中高于壁的部分，拭除即可。

新学者

高于壁的部分是螺纹的长度。编辑一下长度也可。

stillme

高于壁的部分是螺纹的长度。编辑一下长度也可。
8 v5 r$ x$ t! f2 b: B3 O9 \新学者 发表于 2010-11-24 15:47 http://www.3dportal.cn/discuz/images/common/back.gif

4 s6 \/ q& s& W  J
' J( A- Z* j( i, L, {1 v改长度不行的，相贯线就不对了，这个你可以试一下

stillme

你的图1790972
新学者 发表于 2010-11-24 15:30 http://www.3dportal.cn/discuz/images/common/back.gif

" E9 k( q. ?* [) U9 V2 w' l0 u2 s: ]
  这也能行！高手啊！
大哥你咋整地呀？
; x  C& G4 d; Y我选不上那段线，也就没办法拭除。
( q  y/ ?2 ]8 z" x, a; c* `能上传一下文件让大伙学习学习吗？

新学者

在你的元件上再做两个螺纹孔，没事啊。不知道你用的什么版本。

yshq01

应该是软件版本的问题，我下了你的图看了一下也搞不明白，不过把你的第一孔删除了再重新做就没这个问题了，想来想去应该是你用的软件版本的问题。是不是试用版的。

stillme

在你的元件上再做两个螺纹孔，没事啊。不知道你用的什么版本。
新学者 发表于 2010-11-25 17:02 http://www.3dportal.cn/discuz/images/common/back.gif

! R- k# o8 x- I. v& }- V6 j我用的是野火4，正版的。
; _, A$ t8 t3 N3 M. a前一段时间画出来的螺纹，多出来线条，现在重画新的已经没有问题了，只是在原来的螺纹上“edit definition”则不行。
) U3 t# c$ y! I# B3 N我猜可能是软件前段时间有bug,现在PTC已经把它改好了（我们公司软件都是后台更新的，所以也注意不到）。
