对称零件或设备作图遇到的问题

fbtxzl · 发表于 2011-4-4 08:46:50

这个问题值得关注~~~~wangdy111 给我们讲述了各种因为镜像引起的文字反过来的应对方法~~谢谢~~~

未济 · 发表于 2011-4-4 09:12:56

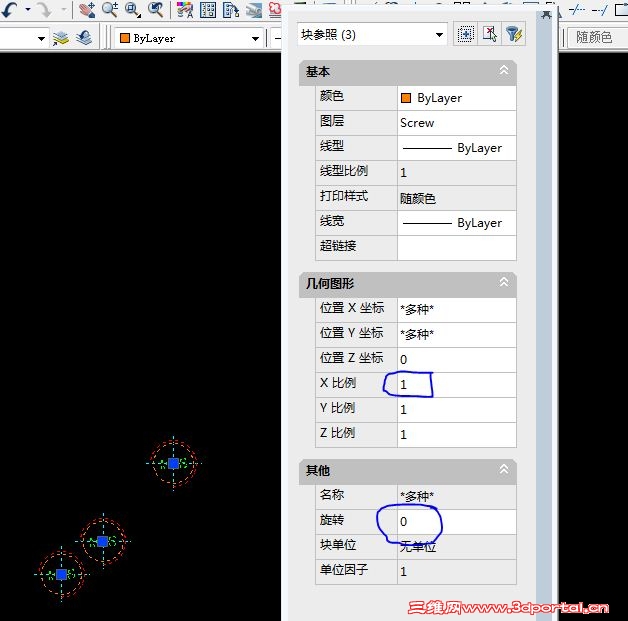

看下图片，设下两个圈的地方

zjjxtch · 发表于 2011-4-4 22:02:06

25# wangdy111
这个方法相当于“查找__替换”？第2条炸开再合并有点不理解，不过我会试试。谢谢！

zjjxtch · 发表于 2011-4-4 22:05:55

27# 未济
这图有点看不明白，能用文字描述一下吗？

wangdy111 · 发表于 2011-4-4 23:24:53

这里有两个重要概念，1个是块的重定义，1个是块的更名。如果不太会做，我可以描述的更清楚一些。

wangdy111 · 发表于 2011-4-4 23:30:41

基本过程是，将镜像后的有问题的块复制到另一个文件里，用重命名块的方式更新成你想要的正确的。然后把块改名字，再粘贴会源文件

zjjxtch · 发表于 2011-4-5 08:10:13

本帖最后由 zjjxtch 于 2011-4-5 19:18 编辑

31# wangdy111 "再粘贴会源文件"这一步怎么做？贴在何处？反正感觉这个概念好复杂，得仔细研究一下。谢谢！

wangdy111 · 发表于 2011-4-5 22:31:37

选中后ctr+c，然后 ctr+v到最终稿里，地球人都知道。哈

zjjxtch · 发表于 2011-4-6 12:26:49

33# wangdy111

我是说：贴在何处？随便放个地方就能改变其它“块”的命运？不过我还没做只是瞎想。哈！但一定会做的。

wangdy111 · 发表于 2011-4-6 12:44:16

我试过了，是可行的，块如果不改名，那真的会出现你说的决定其他同名块的命运了。哈，你挺幽默

zjjxtch · 发表于 2011-4-6 21:40:02

35# wangdy111
1、把块复制到新文件后这几步是否等同于重新做一个块（新名称），把没问题的块拿出来重命名是一样的吗？因为镜像后原图上的块是可用的。
2、我把块炸开改邪归正后取新名称再考回去，重命名，原来的块倒是变新名称了，但没其它动静，晕了。

而且贴回来的块形状尺寸及方向都变了。是那一步错有问题？

wangdy111 · 发表于 2011-4-7 15:56:52

这个方法的基本原理是这样的。你要做出镜像后图形对称文字不对称的块，首先要保持原始图形位置，需要重定向块才能实现，这是一个点；然后为了保证镜像的左右块不同步，只能复制（剪切更适合）镜像的图块到新文件，这是第二个点；最后同样也为了使镜像的块拷回原图不因为重名块，需要在新文件里改原来的块为另一个名字。
1、你的理解对的，是重新做了个跟原来图形位置相同文字位置不同的块。可以先改块名
2、块先重命名，再把所有镜像的部分拷回去，你的次序错了，而且要复制镜像的所有图形，不是你改的块。

zjjxtch · 发表于 2011-4-8 11:50:50

有点难度，最好标准能改一下就方便大家了，这个符号朝左或朝右一点关系都没有。哈

tsg4203 · 发表于 2011-4-8 13:20:29

既然是对称件,那么标注一侧的就可以了,另一侧的在技术要求里说明一下即可

zjjxtch · 发表于 2011-4-8 22:25:27

39# tsg4203
不是单个零件的上下或左右对称。

maxcheng189 · 发表于 2011-4-19 17:19:50

镜像出来的一般是一个加工面怎么会标注两次呢
