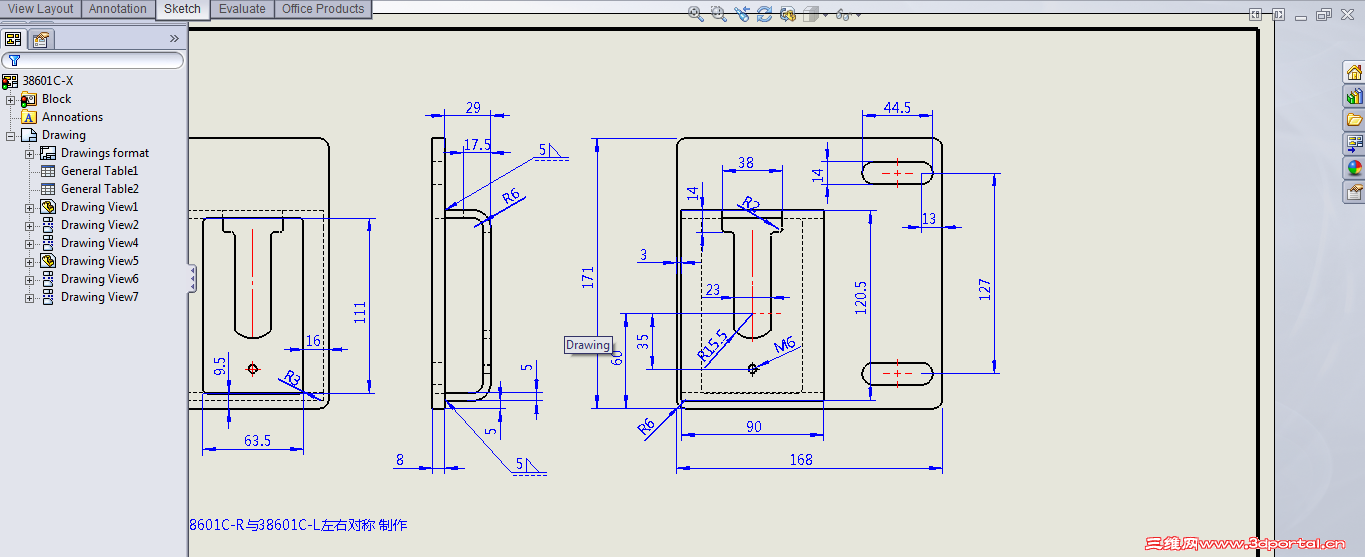

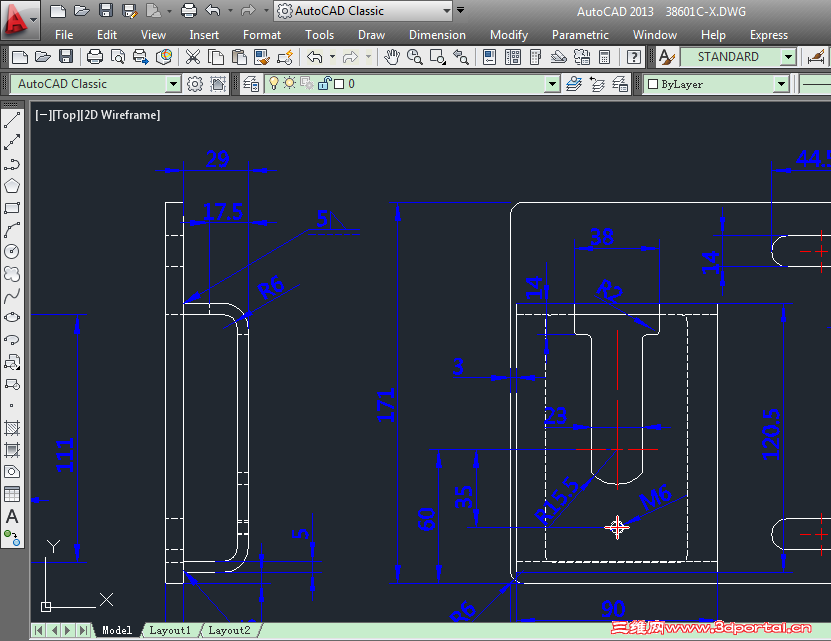

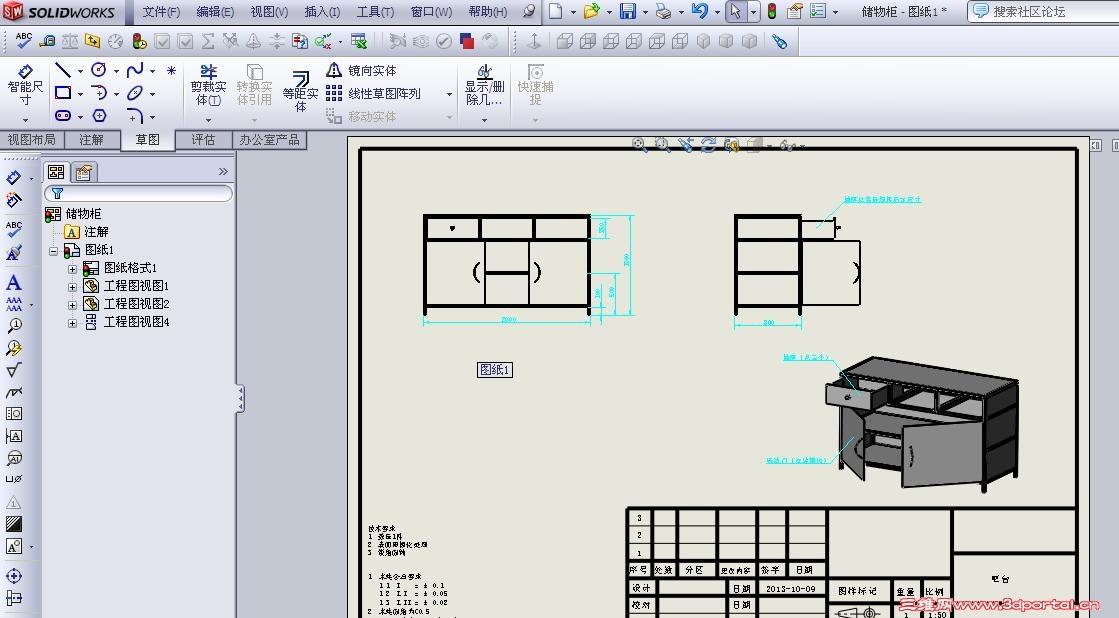

各位老师 SW转CAD 尺寸标注乱套了<有图有真相有源文件>

aoliang168 · 发表于 2011-11-25 18:28:35

最近在2012下试了一下，问题同样存在。( p: s* I8 \8 x' T7 i3 r

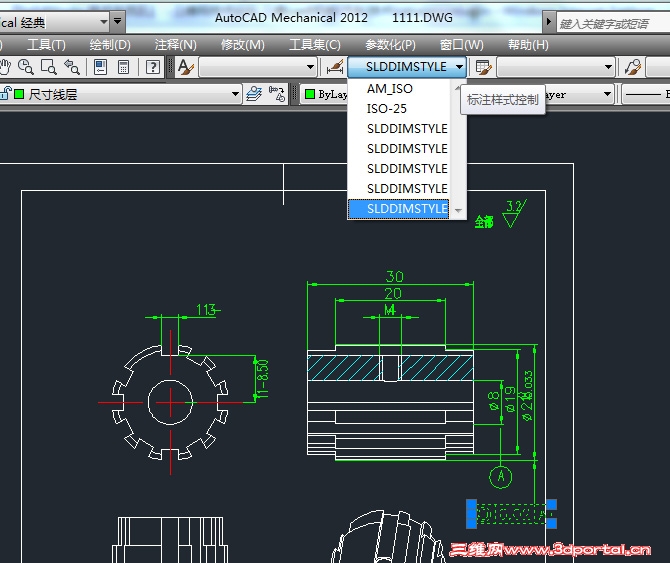

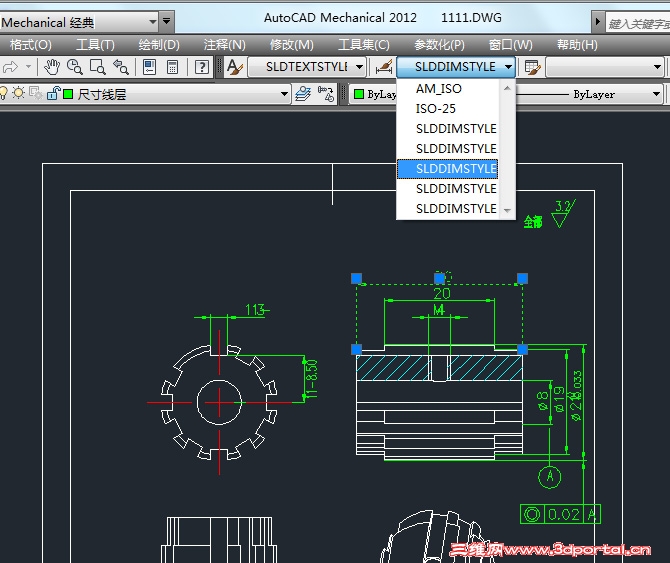

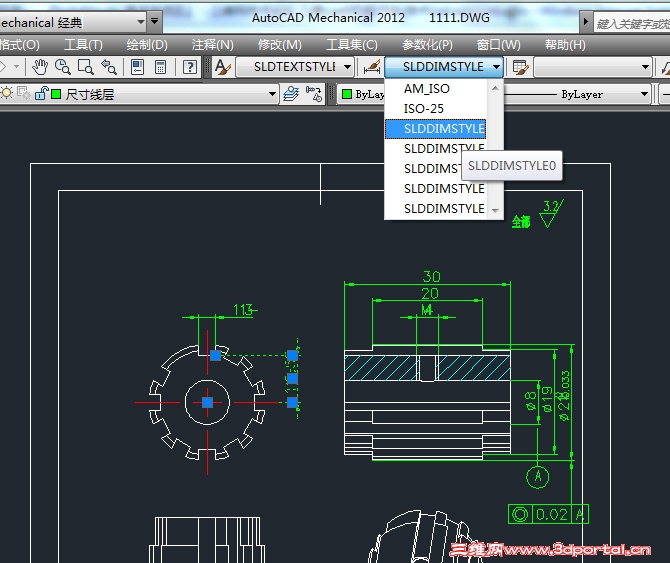

临时解决办法，在cad下修改标注样式，把"slddimstyle0"~n那些全编辑一次，把“文字位置”的垂直完全改为“上”，不然拖动还会出现论坛另一篇帖子提到的情况：当尺寸线拖动到标 ...7 e0 ]$ O8 ]9 u- |( D& p3 C5 T3 N
hatesnow 发表于 2011-11-24 19:16 http://3dportal.cn/discuz/images/common/back.gif

谢谢老师指导！

syh505 · 发表于 2011-11-30 09:17:01

只有期待邢老师的书早日上市呀。。。。

wangqibin314 · 发表于 2011-12-8 19:38:00

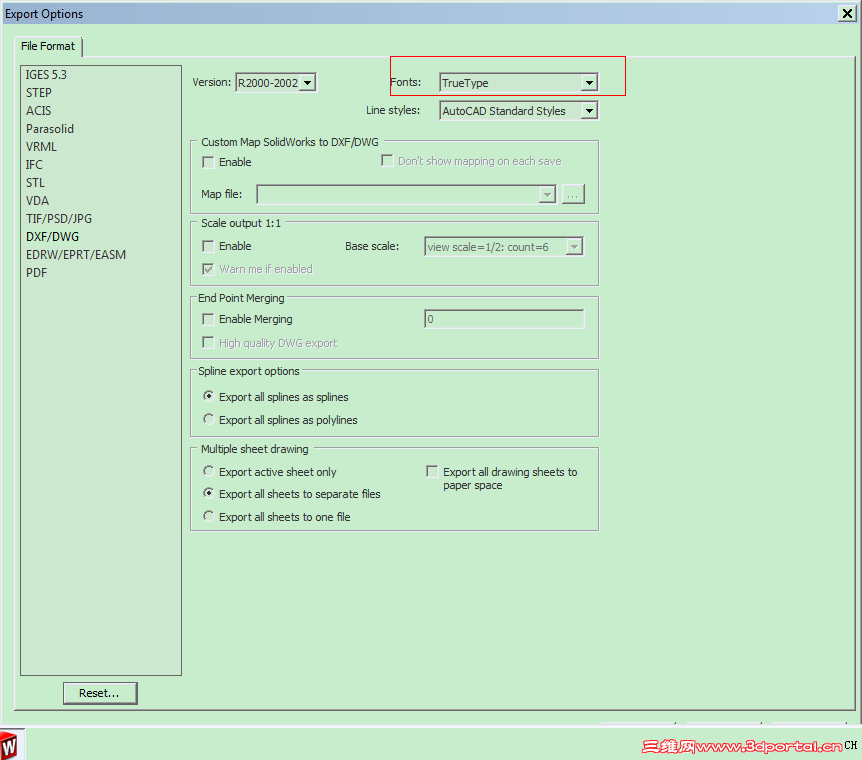

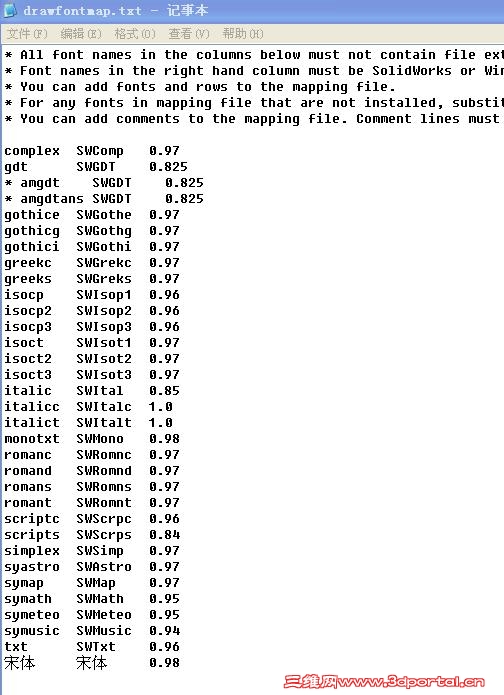

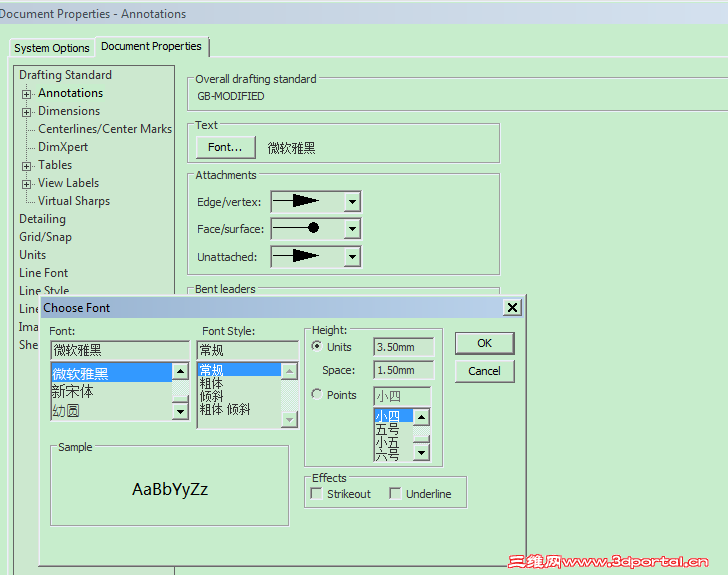

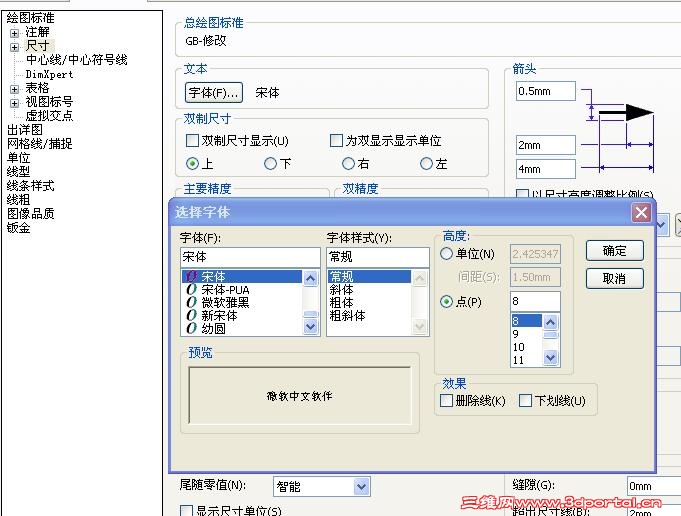

SolidWorks工程图转换成CAD DWG文件后字体不变.doc.rar (334.11 KB, 下载次数: 48)

aoliang168 · 发表于 2011-12-8 20:06:08

19820101982009其实很简单的( w* W7 _. W. H
wangqibin314 发表于 2011-12-8 19:38 http://3dportal.cn/discuz/images/common/back.gif

谢谢老师指导！

我字体没问题，是尺寸标注重叠

wfyzl1 · 发表于 2012-1-6 13:26:37

29# aoliang168 我用了这附件可以修正

002127 · 发表于 2012-1-6 19:35:46

这个问题怎么软件出版商都不重视呢?有点无语

lht · 发表于 2012-1-6 21:07:03

不太理解为什么要倒来倒去，solidwork标注的好好的，何必再折腾一遍，难道仅仅是需要保存为Autocad文件？
这样会有很多问题，个人觉得这是一种倒退。

fj.zhh · 发表于 2012-1-6 22:15:30

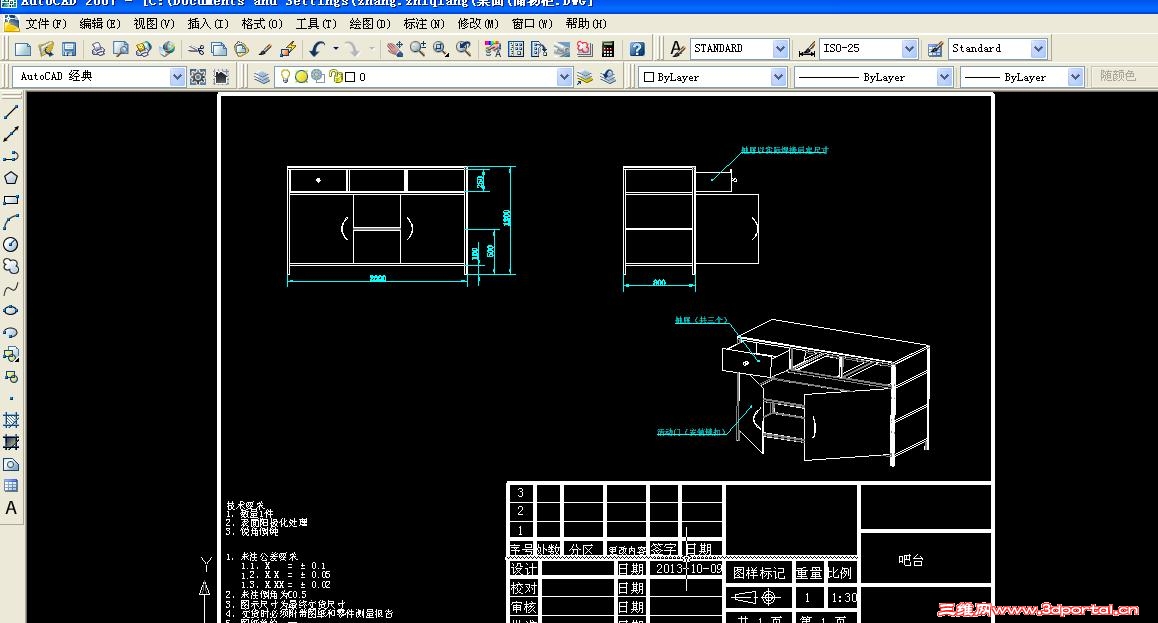

SW与CAD的字体是不同的，我也常出现这样的，不过，我一般不在SW中标注，都在CAD中标尺寸，省得变化，

hatesnow · 发表于 2012-1-7 00:03:10

30# wfyzl1 先总想着可能要写一个循环判断程序，没想到作者笨笨的重复了0~23的命令

yujinghua · 发表于 2012-1-7 06:55:14

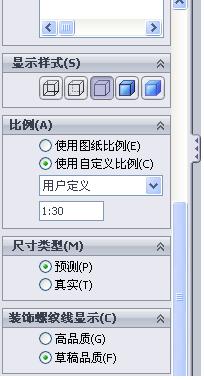

右边的视图好象有问题，你是带边线上色视图，改成消除隐藏线的视图后就看不到图了。另外，尺寸线的颜色最好是黑色。试一试吧。

hongwei_1987jp · 发表于 2012-1-11 22:11:47

本帖最后由 hongwei_1987jp 于 2012-1-11 22:33 编辑

29# aoliang168

解决标注的重叠问题，还有你指出的问题

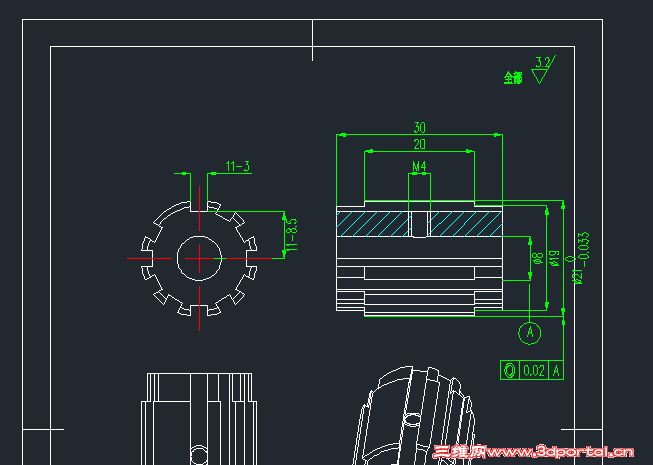

你的分离图，右边的有问题，不显示。

看你的工程图是在SW上分了图层，问题就在这里。导致你转CAD后标注尺寸不是一个标准的

我的意见，在SW里不分图层，用映射来导出图层，不会出现你说的问题。我的感觉是没有你说的问题！

**************************************************************************
你的问题所在，不是同一个标准，如下

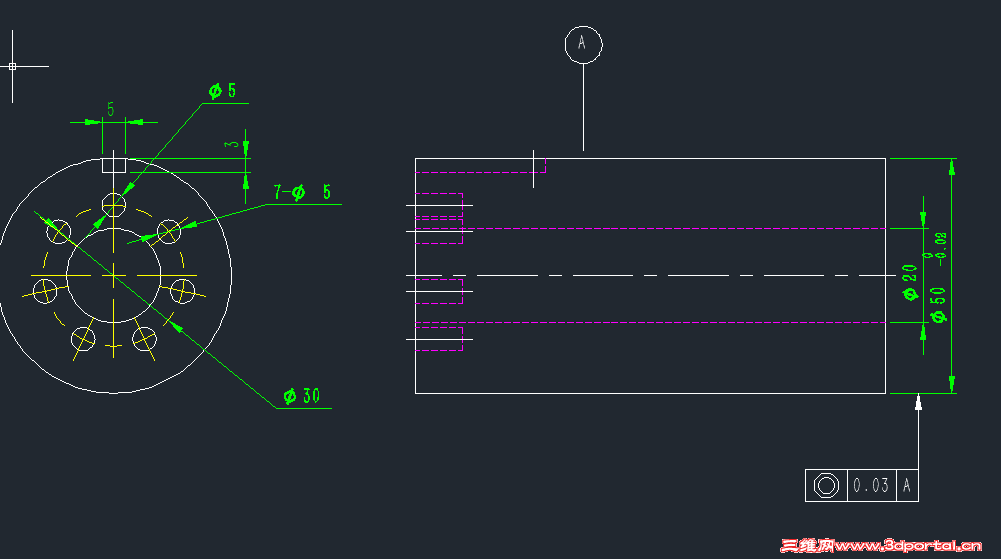

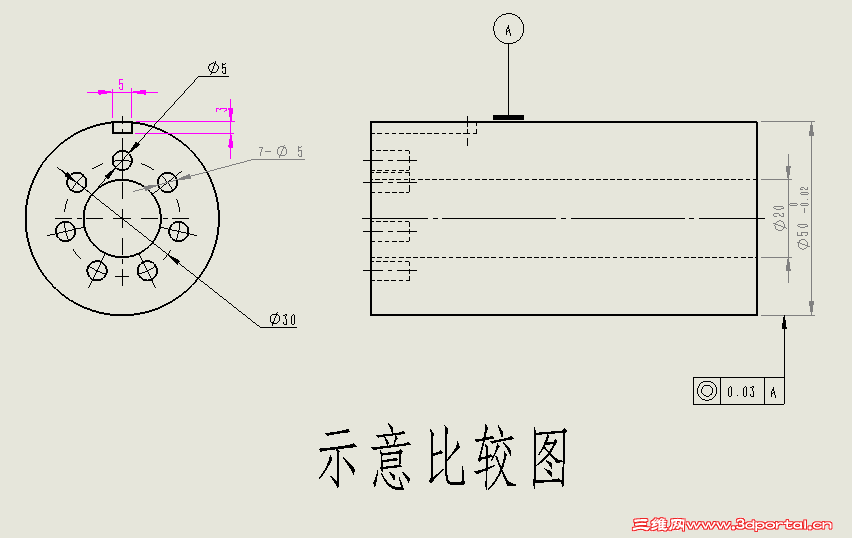

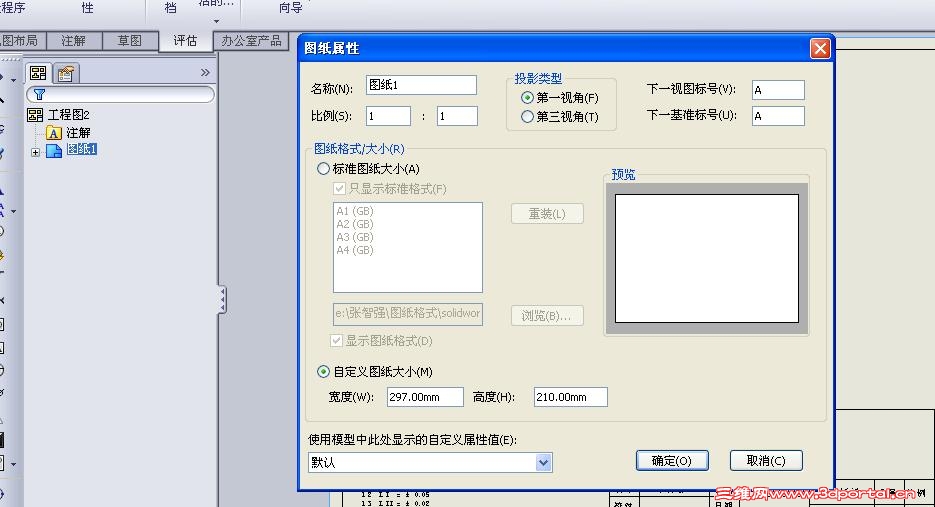

名称未設定 1.jpg
