求助这四个有倾斜角度圆柱的架子怎么配合？

LTFSHY · 发表于 2012-5-31 09:06:11

22# wwwzzzvvv 、

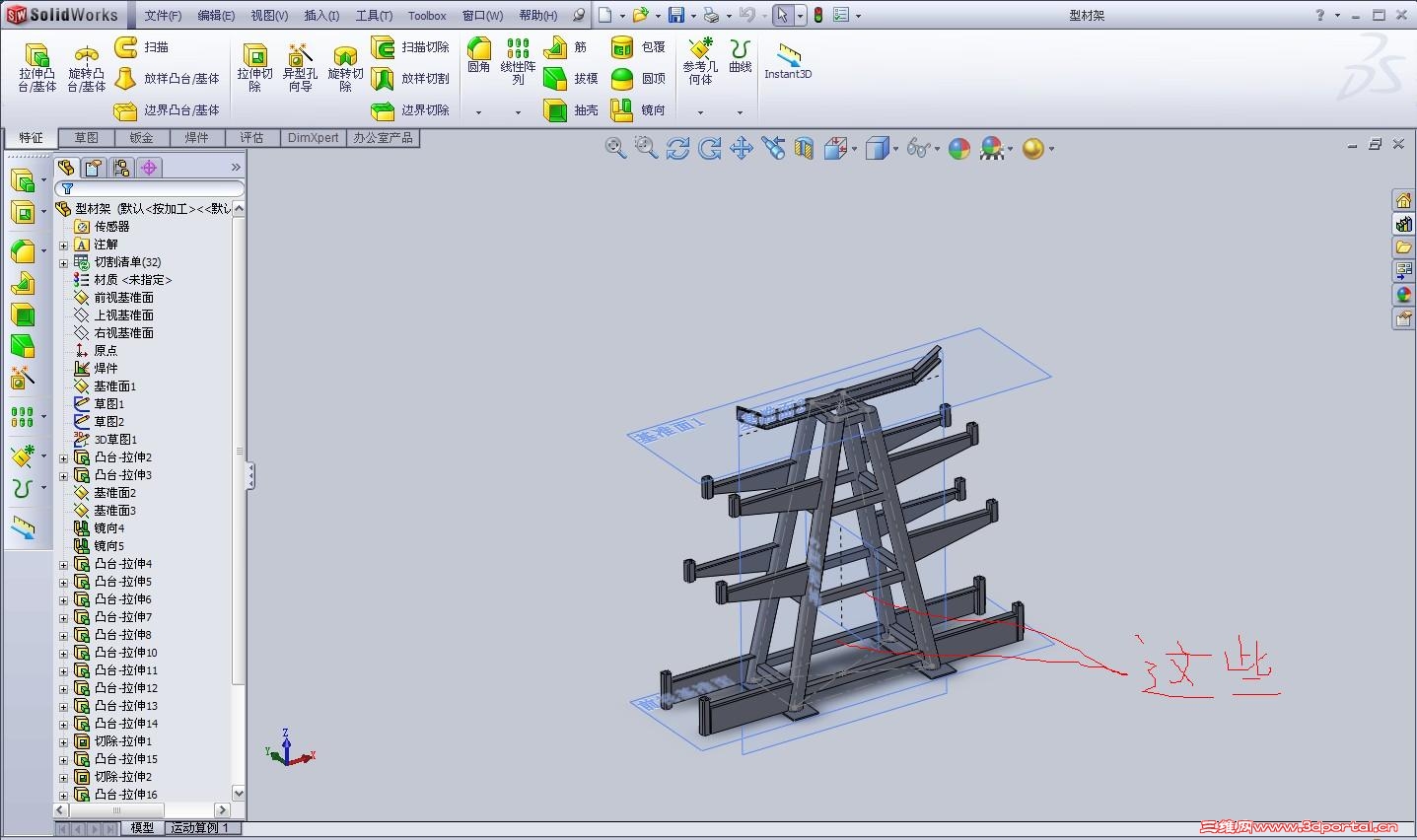

我画好了这是我昨天用扫描和镜像画的帮看看不过很繁琐我今天试下焊件你看我这图上的指出的那些加强筋是60*60*5方管或者用6#槽钢我昨天是画了拉伸的用了好多步骤又没啥简单的方法谢谢

xueziqiang · 发表于 2012-5-31 09:09:35

楼主说的对的

LTFSHY · 发表于 2012-5-31 09:39:07

14# KCKK
对了大哥你这个三维里面如何标注的尺寸的好帅。。。教教我

LTFSHY · 发表于 2012-5-31 09:50:18

24# fsjt

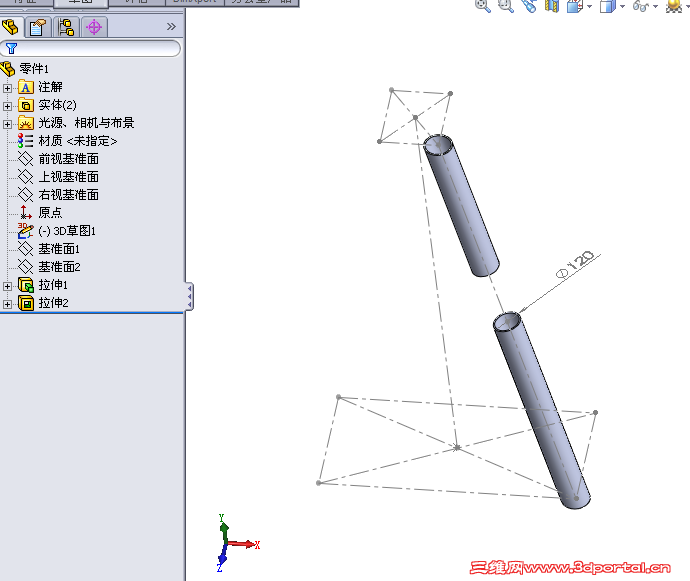

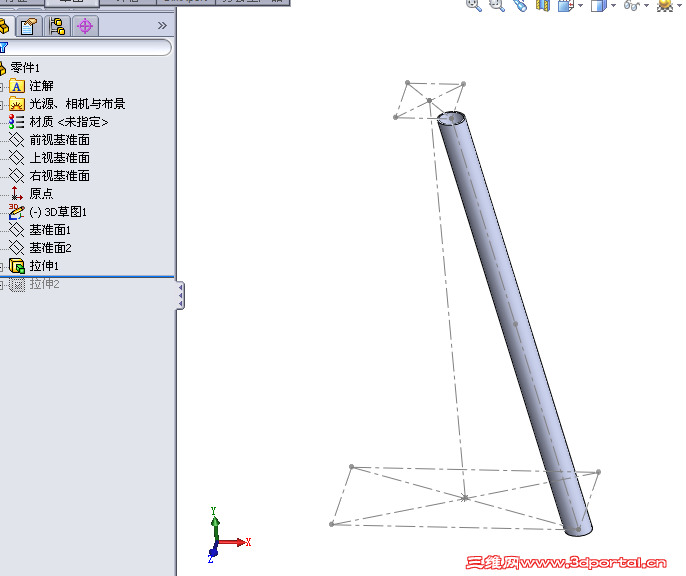

3D草图必须要实线嘛？构造线不行？

wwwzzzvvv · 发表于 2012-5-31 10:04:32

22# wwwzzzvvv 、! E6 p5 C% D! h! x& P
我画好了这是我昨天用扫描和镜像画的帮看看不过很繁琐我今天试下焊件你看我这图上的指出的那些加强筋是60*60*5方管或者用6#槽钢我昨天是画了拉伸的用了好多步骤又没啥简单的方法 ...5 M0 z$ L8 B' o3 l& V; `3 q; I
LTFSHY 发表于 2012-5-31 09:06 http://www.3dportal.cn/discuz/images/common/back.gif

我做了个示意图的视频，希望你能用上……

KCKK · 发表于 2012-5-31 12:25:57

14# KCKK
# f% M. ?9 d7 V8 N1 v/ M对了大哥你这个三维里面如何标注的尺寸的好帅。。。教教我/ ~. b# z0 v) @* e" S/ f: ]
LTFSHY 发表于 2012-5-31 09:39 http://www.3dportal.cn/discuz/images/common/back.gif

你是说显示尺寸吗？

LTFSHY · 发表于 2012-6-1 08:39:19

好的谢谢大家终于会了

mygc · 发表于 2012-6-1 10:55:40

这样做符合你的要求吗？？？？？？……
" C9 |2 X) f2 ~8 j& M7 Z) Z Kwwwzzzvvv 发表于 2012-5-30 12:07 http://www.3dportal.cn/discuz/images/common/back.gif

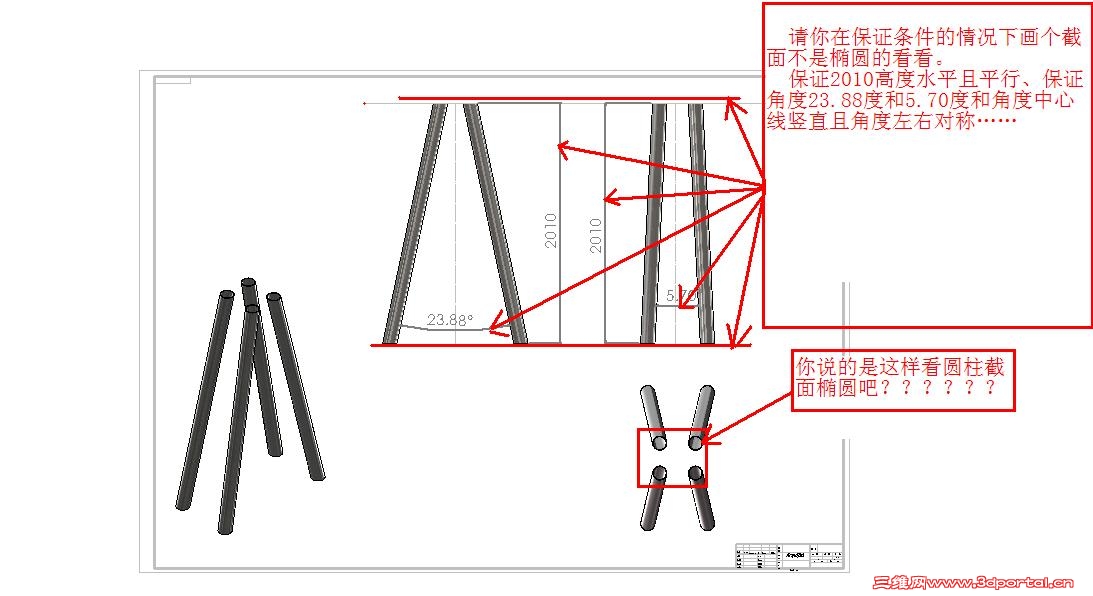

这位兄弟：你这样画圆柱的截面是椭圆的！

wwwzzzvvv · 发表于 2012-6-1 14:01:00

这位兄弟：你这样画圆柱的截面是椭圆的！) S' J2 \9 b; X6 k; [9 K0 L5 \
mygc 发表于 2012-6-1 10:55 http://www.3dportal.cn/discuz/images/common/back.gif

是吗？你画一个圆柱带双向角度尺寸截面不是椭圆的看看……

wwwzzzvvv · 发表于 2012-6-1 14:02:31

这位兄弟：你这样画圆柱的截面是椭圆的！/ u- g d+ }) x1 `
mygc 发表于 2012-6-1 10:55 http://www.3dportal.cn/discuz/images/common/back.gif

期盼尽快得到答复，感谢……

wwwzzzvvv · 发表于 2012-6-1 18:57:40

本帖最后由 wwwzzzvvv 于 2012-6-1 19:00 编辑

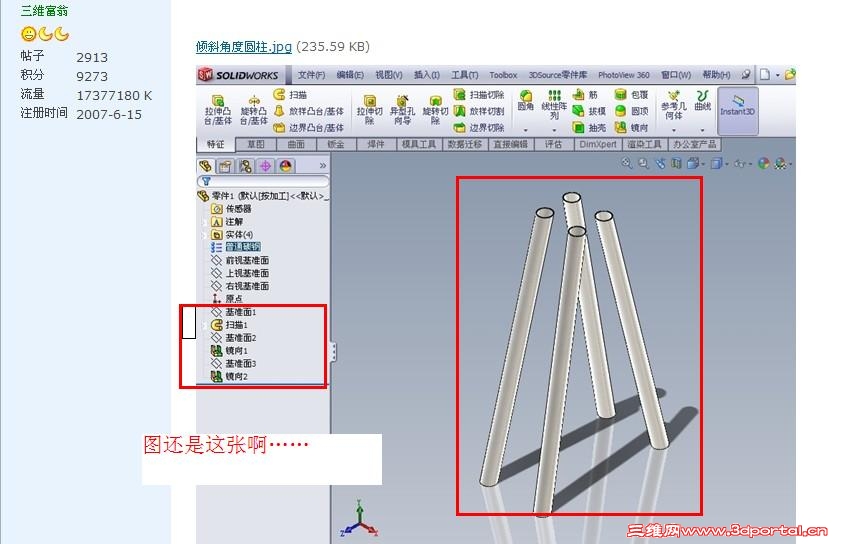

这位兄弟：你这样画圆柱的截面是椭圆的！3 m7 J5 h$ p$ _* v. s
mygc 发表于 2012-6-1 10:55 http://www.3dportal.cn/discuz/images/common/back.gif

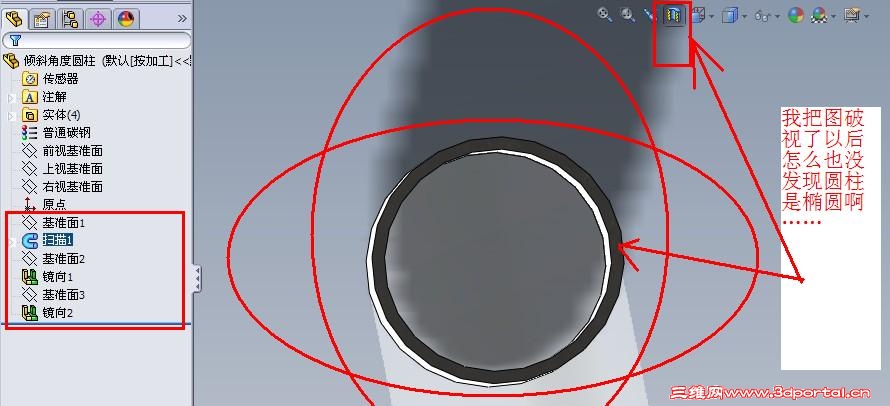

无语，见图……

mygc · 发表于 2012-6-1 20:27:04

无语，见图……
' k$ \: z5 B; t- w! S) A6 iwwwzzzvvv 发表于 2012-6-1 18:57 http://www.3dportal.cn/discuz/images/common/back.gif

刚回来看到这位兄弟的回帖：
有两个可以参考检验是否椭圆的方法：
1、把角度24度足够放大，再垂直圆管截面，估计肉眼就能看出。
2、垂直圆管截面，能标出直径就算圆。
