E10青岛汽车冲压模具刀路给大家养眼

qq115468637 · 发表于 2013-4-26 18:17:42

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由密密麻麻于 2013-4-27 16:17 编辑

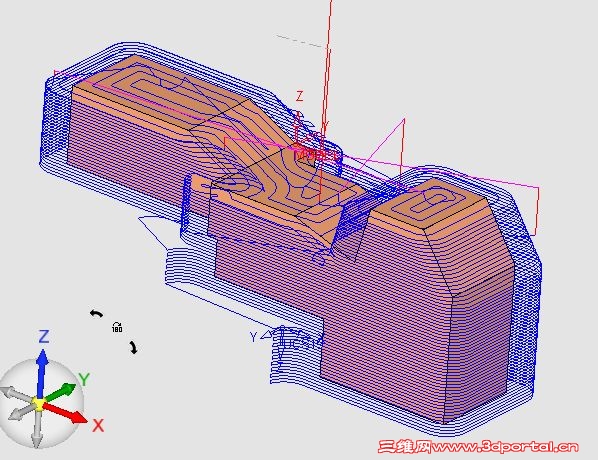

冲压模具刀路分享：
文件版本：E10 共13个分卷

m6928-凹模.part01.rar (3.39 MB, 下载次数: 219)

tongyong3 · 发表于 2013-4-27 15:47:08

本帖最后由 tongyong3 于 2013-4-27 16:26 编辑

hhylxc 发表于 2013-4-27 10:06 static/image/common/back.gif6 {2 R" V; h1 `
13楼是利用了五轴毛坯做出的效果，其实并不是楼主想要的效果。再次附上13楼的思路文档，
* ?4 d9 r% @9 J/ O, ^) [, {( v7 f1 f% L+ Y: h) ^: D5 c& B
如果按照此 ...

看了你的图档，你的方法错了点，所以按你的方法不能形成一个围圈形的毛坯，这也是你所说，需要4步来做的原因吧？需要4个方向？

其实用不着，围成一圈的毛坯，可以一次性解决好，一个刀路全部完成。

密密麻麻 · 发表于 2013-4-26 19:33:13

貌似少了个分卷：

qq115468637 · 发表于 2013-4-26 19:35:50

密密麻麻发表于 2013-4-26 19:33 static/image/common/back.gif
. Y% Z1 Z$ L7 s$ A; c' ~ h/ S貌似少了个分卷：

少了个11在照片下面

qq115468637 · 发表于 2013-4-26 19:38:10

大家看看有没有不做面挡一个程序能干到毛坯镶块底面的前些日子发过这个一个帖子就是这个图貌似有高手不用做面当就能干到镶块底面坐等牛b人

密密麻麻 · 发表于 2013-4-26 19:43:00

qq115468637 发表于 2013-4-26 19:35 static/image/common/back.gif6 P* f, X6 k% y; W- T) g4 Q
少了个11在照片下面

少的是个分卷12

zhouhui920 · 发表于 2013-4-26 19:46:00

破解的在那呢，没出来怎么搞啊？？？？

qq115468637 · 发表于 2013-4-26 19:57:40

不好意思各位 12分卷在这里不知道版主能不能给排顺序

李伟世 · 发表于 2013-4-26 20:05:01

楼主的这个模具是冲压模的上模，不是什么凹模，这种模具如用CIME加工，刀口部分开粗如用新功能开粗则要用平面挡，而用UG的兄第在你做挡的面进已做完开粗程式了,这个模的用镶块的，要是用空冷钢的，CIM就更麻烦了

qq115468637 · 发表于 2013-4-26 20:20:52

李伟世发表于 2013-4-26 20:05 static/image/common/back.gif* X6 Z! l$ z4 {: T3 {8 x3 Z
楼主的这个模具是冲压模的上模，不是什么凹模，这种模具如用CIME加工，刀口部分开粗如用新功能开粗则要用平 ...

CE挡面很费神的 UG 我电脑装的8.0 算程序卡死哥们这就是修边凹模

tongyong3 · 发表于 2013-4-26 21:52:08

不懂你想说啥？为啥到不了底面？

我踏香蕉而来 · 发表于 2013-4-26 22:04:34

11怎么打的开。

tongyong3 · 发表于 2013-4-26 23:05:14

本帖最后由密密麻麻于 2013-4-28 10:07 编辑

你的语言表达能力真够糟的，结合你2个帖子才看懂！

你的根本不是问CIME为啥到不了底面，而是问CIME为啥不在毛坯底部止住？却继续往下铣？对吧？

按你的要求做了一个，是不是你想要的？

tongyong3 · 发表于 2013-4-26 23:09:29

还有，居然是曲面加工法？！
你UG也用一组曲面来加工吗？
干嘛不直接用实体做，简单多了。不可能没整体的实体造型吧？直接加工装配体即可。

wcaon · 发表于 2013-4-27 07:06:59

qq115468637 发表于 2013-4-26 19:38 static/image/common/back.gif8 [5 P, j! C# J" Q% a7 c0 I- m+ v
大家看看有没有不做面挡一个程序能干到毛坯镶块底面的前些日子发过这个一个帖子就是这个图貌似有 ...

1. 楼发的这个模具是采用SKD11 材质的  模具设计上要求超过1毫米以上的料厚必须采用SKD11这样的材质
所以做加工的时候料厚超过1毫米以上的修边模具  编程需要做后面的RELIEF 挡刀面防止刀具加工到模具本体。
2. 造型过程中，要考虑修边切入量，一般是3毫米到7毫米的切入量同时要考虑料厚放在上型还是下型
如果料厚放在下型 UPR切入量最少是4毫米。因为要考虑下型的料厚。

3.修边模具里面做法很多，波浪刃口修边  骗刀加工方式修边凸型废料刀修边  凹型废料刀修边等做少5种以上的造型工艺，看了楼主的图片应该是在做凹型废料刀修边造型工艺就是凹模上型整体抬起形成切入量。3D结构数模只是参考  具体设计提供的工法数模片体为准。

4.做这类当面很简单基本是入门的编程员会遇到的问题，所以多练习一段时间就OK  就是软件练习拉伸问题

qq115468637 · 发表于 2013-4-27 07:27:36

wcaon 发表于 2013-4-27 07:06 static/image/common/back.gif
- |. U I: c' x$ ?1 n; X6 C% u1. 楼发的这个模具是采用SKD11 材质的模具设计上要求超过1毫米以上的料厚必须采用SKD11这样的材质3 l$ H/ _7 c5 ] [/ I# L1 D* q
所 ...

一看就知道你从事此行业很久我从事此业也5 6年了一直都是做面挡每次挡辅助工作都要做上半小时真麻烦

qq115468637 · 发表于 2013-4-27 07:29:01

tongyong3 发表于 2013-4-26 23:05 static/image/common/back.gif/ X* f2 _* D' R X& x
靠！你的语言表达能力真够糟的，结合你2个帖子才看懂！
+ s8 M4 [4 Y D0 z1 p0 Z/ y
5 W. m$ f* ?' t% Z% t. O6 `你的根本不是问CIME为啥到不了底面，而是问CIM ...

哥们上个图看看

tongyong3 · 发表于 2013-4-27 07:50:31

qq115468637 发表于 2013-4-27 07:29 static/image/common/back.gif6 `9 r' b1 f! I% e' N7 E
哥们上个图看看

我那贴不是有图吗？

粗加工不挡面，也能加工每个毛坯块的底部后止住。

精加工的话，CIME有接触边界，一样的能停住。

窝心依旧 · 发表于 2013-4-27 08:14:22

tongyong3 发表于 2013-4-27 07:50 static/image/common/back.gif5 F q( }7 V& n3 ~/ h
我那贴不是有图吗？8 B. J6 t* G4 U
$ @( U7 F0 e' Q6 s$ x# E" {
粗加工不挡面，也能加工每个毛坯块的底部后止住。

牛人，能否把你的加工图上传，学习一下？
为什么做不出图片3的效果呢？只能做成图片2的效果，
求方法！！！！！！！！！！

hhylxc · 发表于 2013-4-27 10:06:16

本帖最后由 hhylxc 于 2013-4-27 10:10 编辑


13楼是利用了五轴毛坯做出的效果，其实并不是楼主想要的效果。再次附上13楼的思路文档，

测试.rar (182.04 KB, 下载次数: 54)

3dp-czc · 发表于 2013-4-27 10:47:14

没有e11，怎么能打开？

421279863 · 发表于 2013-4-27 12:36:01

还是要提前一步弄好多轴毛坯才行呀

qq115468637 · 发表于 2013-4-27 13:05:55

这个功能还是PM强大

CESAR · 发表于 2013-4-27 13:17:55

CimatronE当然可以做到

tongyong3 · 发表于 2013-4-27 15:19:40

再复杂的毛坯，只要有具体形状，象你这种有意镶嵌的毛坯很简单的，当然可以做到你说的PM的效果，而且应该哪个软件都能做到，现在。
麻烦的是翻砂件，没有可精确描述的毛坯。
