如何将立体图放进平面图中

kuangben8 · 发表于 2014-7-13 08:48:22

lvdeping 发表于 2014-7-12 14:54 static/image/common/back.gif; Q- ~, D& n1 J2 T3 g }8 A
2013版以上的机械版直接有此功能。

这个功能太强大了！很多人都在说CAD画立体图被淘汰了。都在用SW或者PRE，原来CAD同样可以做到。

xhq1954425 · 发表于 2014-7-13 10:53:33

我现在想知道这个功能是否实用，在实际的机械设计中谁用这种方式出过机械图纸？弄不好是好看而不能用……

kuangben8 · 发表于 2014-7-13 11:25:39

xhq1954425 发表于 2014-7-13 10:53 static/image/common/back.gif
+ Q* n2 v: a/ i) q/ s: f" C8 u3 t我现在想知道这个功能是否实用，在实际的机械设计中谁用这种方式出过机械图纸？弄不好是好看而不能用……

存在就是合理的！会有其他人需要的。

woaishuijia · 发表于 2014-7-13 11:55:20

xhq1954425 发表于 2014-7-13 10:53 static/image/common/back.gif
& {7 l9 `" l" T1 v* H" y5 b, `我现在想知道这个功能是否实用，在实际的机械设计中谁用这种方式出过机械图纸？弄不好是好看而不能用……

偶尔用到

lvdeping · 发表于 2014-7-13 13:05:04

本帖最后由 lvdeping 于 2014-7-13 13:10 编辑

xhq1954425 发表于 2014-7-13 10:53 static/image/common/back.gif
X( T8 C- z2 f$ x; n& _我现在想知道这个功能是否实用，在实际的机械设计中谁用这种方式出过机械图纸？弄不好是好看而不能用……

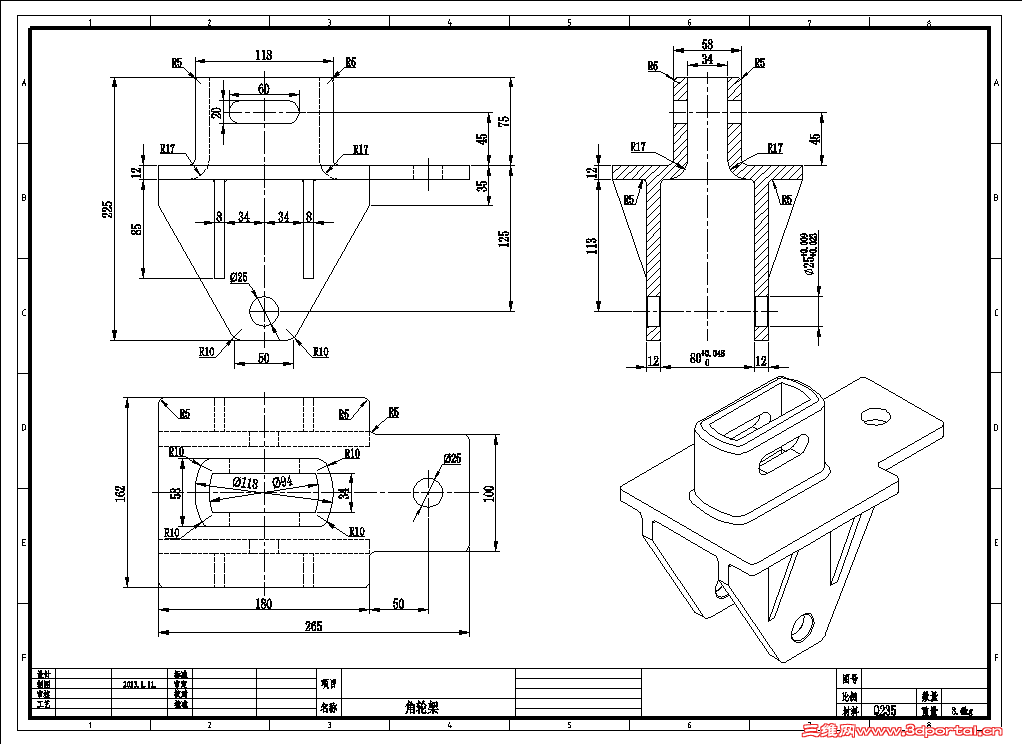

我在CAD中出图都用这个功能，这样的图纸便于他人理解。这个功能相当于三维软件出工程图相似。

lvdeping · 发表于 2014-7-13 13:07:40

woaishuijia 发表于 2014-7-13 07:55 static/image/common/back.gif
) @* }9 y, _8 l% B3 f9 m- e0 Oautocad2013就有此功能,不是机械版独有的

非机械版2007以上只有平面摄影功能，不能一次性直接转换成三视图，得分多次合成。

xhq1954425 · 发表于 2014-7-13 15:31:53

首先要肯定这是未来发展的趋势，但这还不是正规的机械图样，断面图、局部剖视、粗糙度、尺寸公差、几何公差、不同的线宽编辑等还有大量的工作没完成？其中有许多重复的尺寸，这在目前的国家标准中还是不允许的，铸造圆角不宜全部在图中注出，这些工作全部在图纸空间完成是否方便？目前中模型空间先把三维图直接转换成三视图用插件也很方便，大部分线宽编辑直接完成。

感谢Lvdeping发的图片，总体还不错……

woaishuijia · 发表于 2014-7-13 19:58:18

lvdeping 发表于 2014-7-13 13:07 static/image/common/back.gif
* I0 P ~2 [6 ^' M' n非机械版2007以上只有平面摄影功能，不能一次性直接转换成三视图，得分多次合成。

1.我说的是CAD2013,当然也包括2014和2015版本有"工程视图"功能,也就是"VIEWBASE"命令.
2.平面摄影功能并非2007版本三维实体转三视图的唯一方法,它只是2007版本提供的三维转二维的新方法之一
3.在很久很久以前,CAD就提供了三维转二维方法,也就是"solview","soldraw"和"solprof"系列命令.

QINGLIANG2012 · 发表于 2014-7-15 08:27:51

woaishuijia 发表于 2014-7-9 22:06 static/image/common/back.gif
$ f* n p' m) M- l: R; O8 l这种方法,舍近求远,太...0 i! y( }( X+ B8 v) j
正确的方法是在模型空间画图,在图纸空间出图.
K$ P) H' O0 t \* z首先在模型空间画出三维实体,然 ...

PCCAD那个烂货,以其昏昏使人昭昭,带坏了一大批原本可以有为的青年
