【直尺刻度陣列】

gt.adan · 发表于 2014-10-13 11:33:30

silibo 发表于 2014-10-13 10:10 static/image/common/back.gif
4 N( n' @# \. _8 J1 L额，好像不是这个原因，到底问题出在哪里，为什么有时候位置不会变化，在原地阵列一坨

這就是草圖限制的強大之處

314212186 · 发表于 2014-10-15 10:38:27

丹的画法省了很多步骤还学习了新方法绘图

hidingman · 发表于 2014-10-15 12:54:10

明白了感謝教學

:handshake

lijunq · 发表于 2014-10-28 20:02:40

谢谢，学习了

此消彼长 · 发表于 2014-12-25 16:53:54

gt.adan 发表于 2014-10-13 11:33 static/image/common/back.gif3 u% R4 W/ q. T7 n1 q0 \
這就是草圖限制的強大之處

阿丹老师，为何我的也是一坨的呢，实在是龙不懂了，帮我看看问题在哪里？

CalvinHO · 发表于 2014-12-26 23:45:13

阵列的时候要勾选 “随形变换”，关于为什么有的“随行变换”是灰色的问题，要先好好搜索教程学习“随行变换”。
另外一个要点是，计算尺寸的三角形，直角的顶点要添加固定约束，并且文字的位置定位点要与锐角的顶点重合。
以上就是我所研究到的。
谢谢楼主的范例。

l0931574155 · 发表于 2014-12-27 08:39:53

下載學習!感謝丹大分享

gt.adan · 发表于 2014-12-27 12:43:28

此消彼长发表于 2014-12-25 16:53 static/image/common/back.gif
# R: A( g4 Z& f& `- K阿丹老师，为何我的也是一坨的呢，实在是龙不懂了，帮我看看问题在哪里？

已經給了參考文件，就是希望大家不要一直盲目的提問。。。
沒想到朋友還是犯了一樣的錯誤。。。
我不正面回答您的回題，但給一個方向讓您自己思考，「順便」再仔細研究一下限制條件：
草圖文字已經可以連結到尺寸了，那麼草圖文字的「位置」呢？
會變成一坨的原因正在這裡，因為位置都沒有改變，當然是一坨！
期待看見完成的練習~

心无旁骛 · 发表于 2014-12-29 12:54:16

gt.adan 发表于 2014-10-13 00:13 static/image/common/back.gif
! P6 u" D9 G( i3 U4 T前輩的草圖約束不對，也能說是不足。5 t" t9 J* C- c4 ?: `+ Y
雖然數草圖文字有連結到尺寸了，但「位置」並沒有隨之變化，9 a3 ]& d2 O" ^5 o
請再 ...

丹大，5.7度是直接输入的还是输入那个公式得到的？我的问题也出现在原地阵列

心无旁骛 · 发表于 2014-12-29 12:54:58

gt.adan 发表于 2014-10-13 00:13 static/image/common/back.gif1 S4 ^ P3 ]' K
前輩的草圖約束不對，也能說是不足。
) d1 M# h7 U9 \# R雖然數草圖文字有連結到尺寸了，但「位置」並沒有隨之變化，
6 F' F/ k; e* j% @4 a: T$ H請再 ...

丹大，度数是直接输入的还是输入那个公式得到的？我的问题也出现在原地阵列

gt.adan · 发表于 2014-12-30 11:48:48

心无旁骛发表于 2014-12-29 12:54 static/image/common/back.gif
! T5 O3 S ^5 o) c+ r# H& `丹大，度数是直接输入的还是输入那个公式得到的？我的问题也出现在原地阵列

同上，重點不在5.7°，在於文字草圖的位置沒有隨尺寸設變。
再重新細看一下我的草圖限制條件吧…

心无旁骛 · 发表于 2014-12-30 12:26:16

gt.adan 发表于 2014-12-30 11:48 static/image/common/back.gif
0 }! i6 g$ R' N" y8 o2 W同上，重點不在5.7°，在於文字草圖的位置沒有隨尺寸設變。" D& ^" v& _9 K' W+ V! c
再重新細看一下我的草圖限制條件吧…

那个直角三角形直角顶点固定了，数字选的沿直线居中分布，可阵列结果不是水平方向从左往右，而是从上往下依次递增的，还是困惑，我已经反复研究了你所有的约束条件。

心无旁骛 · 发表于 2014-12-30 12:26:48

心无旁骛发表于 2014-12-30 12:26 static/image/common/back.gif
. H$ e5 |4 C2 g# r! P2 {8 Y7 w那个直角三角形直角顶点固定了，数字选的沿直线居中分布，可阵列结果不是水平方向从左往右，而是从上往下 ...

现在论坛图片、压缩包都不能上传？

gt.adan · 发表于 2014-12-30 15:58:11

心无旁骛发表于 2014-12-30 12:26 static/image/common/back.gif: I; b3 \, |1 G
现在论坛图片、压缩包都不能上传？

要接續「討論」請將圖或檔案上傳網盤後給個連結…
不然只能等論壇恢復正常貼圖了…

此消彼长 · 发表于 2014-12-30 17:09:07

gt.adan 发表于 2014-12-30 11:48 static/image/common/back.gif9 b7 H4 |$ ?# \+ l, c
同上，重點不在5.7°，在於文字草圖的位置沒有隨尺寸設變。1 U' ?$ u( ^) ?* W \" l' p- j6 ^& P- r
再重新細看一下我的草圖限制條件吧…

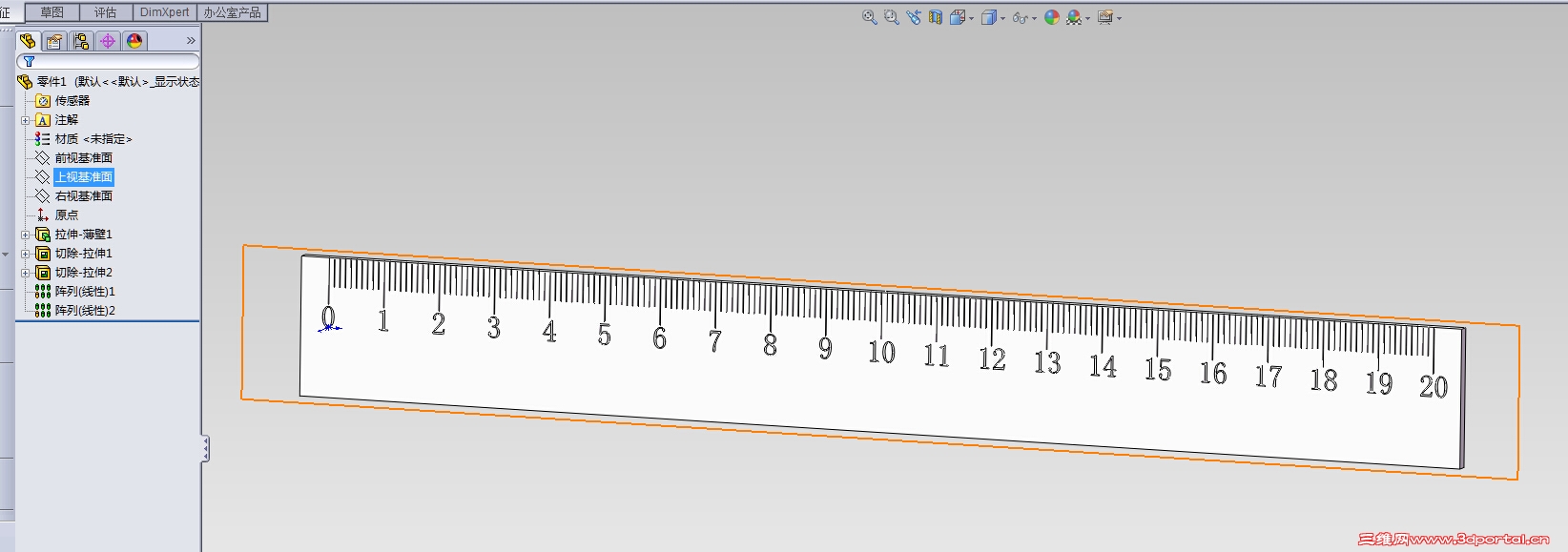

谢谢“阿丹”的指点，如愿的完成了预期的目标

今天无法上传图片，改天上传。

gt.adan · 发表于 2014-12-30 17:10:08

此消彼长发表于 2014-12-30 17:09 static/image/common/back.gif
( O0 u8 C, e7 i$ N! ?谢谢“阿丹”的指点，如愿的完成了预期的目标
: @% q9 `$ x) J# D5 b$ b& w. ^7 h; `& N" G. k# j H* C
今天无法上传图片，改天上传。

為何阿丹二字要加"" ???

lingxiuw · 发表于 2015-3-8 20:47:34

看了一天，算是差不多明白了，太巧妙了

sakualyin · 发表于 2015-3-17 14:50:18

高手呀，学习了，呵呵

zhict8866 · 发表于 2015-3-17 21:20:36

留个记号，抽时间学习一下

zhict8866 · 发表于 2015-4-7 10:22:04

本帖最后由 zhict8866 于 2015-4-7 10:26 编辑

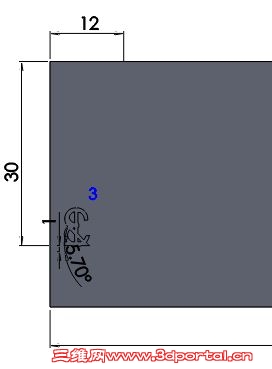

把丹大的指导看了多遍，试了多次，综于成功了，分享一下，关键在草图3，我的步骤是，先画8mm的长槽，宽度和5mm的选等长，然后画一参考直线，和原点重合，但不选中点约束，和5mm槽等长，接着画参考直角三角形，端点在原点处，标5.71度的尺寸，我是计算器算出来的，标的小数点后10位，然后标距离0.001mm，将直角点增加固定约束，这时会出现过约束，将和原点的重合约束删除就不过约束了，接着将三角形端点约束为5mm长参考线的中点，画8mm长槽的下端线中点向下的参考直线，下端点和5mm长中心线中点重合，之后增加文字，在5mm长参考线上对中，文字内容为0.001的尺寸名称，要用双引号，这样草图3就完成了。感受：随形阵列比较强大，虽然比葫芦画瓢弄出来了，但还是没有掌握，不知如何变通，希望高手提供这方面的讲座。

gt.adan · 发表于 2015-4-10 14:40:58

zhict8866 发表于 2015-4-7 10:22 static/image/common/back.gif. t- }; p, f3 b0 Q. x- ^
把丹大的指导看了多遍，试了多次，综于成功了，分享一下，关键在草图3，我的步骤是，先画8mm的长槽，宽度 ...

congratulations~~

大鹿 · 发表于 2015-4-10 17:18:47

gt.adan 发表于 2014-12-30 17:10 static/image/common/back.gif
: o. N( [) g' T0 `0 d0 |為何阿丹二字要加"" ???

通常难以理解或粗言秽语都要加上“”滴。

shzx2007 · 发表于 2015-4-11 13:57:32

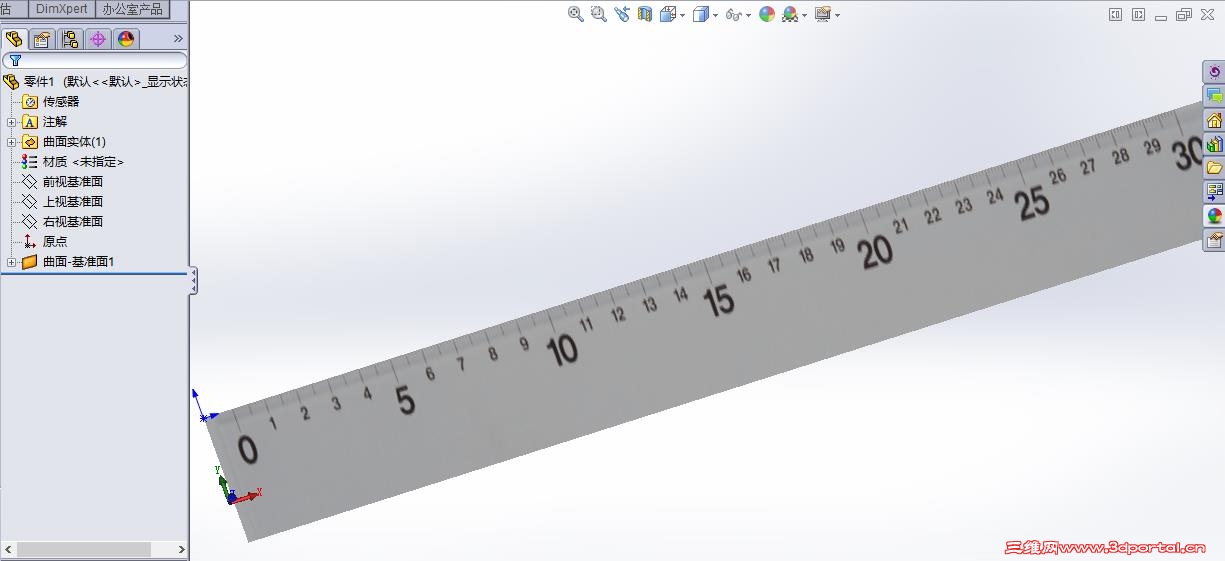

贴图吧，更简单。

牛仔14 · 发表于 2015-5-25 16:01:04

shzx2007 发表于 2015-4-11 13:57 static/image/common/back.gif* h1 i* @1 j. ^& o: c4 `4 ~
贴图吧，更简单。

这个怎么弄的呢，求指教

shzx2007 · 发表于 2015-5-27 08:50:05

牛仔14 发表于 2015-5-25 16:01 static/image/common/back.gif5 x' z+ q6 _% T
这个怎么弄的呢，求指教

将图片直接往面上拖就行
