球体切割

w_hs1

ryouss 发表于 2016-2-18 10:29
10# 一個凸台拉伸想不出,
3 @: N2 j8 v* V1 o3 L1 a# d前輩是否能提示一下,謝謝!

  U, Y- w) T5 q. s4 l& H# X

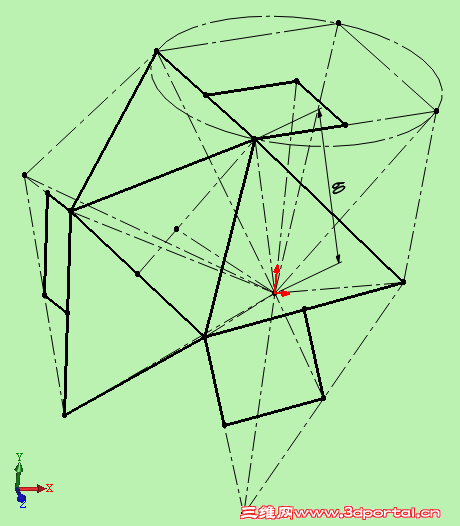

如图，向中心拉伸。

ryouss

w_hs1 发表于 2016-2-18 11:40
! o6 W4 W$ \3 h4 j0 F" m6 n如图，向中心拉伸。

" @  E8 K! {% A9 E. ]謝謝提示,再試作了!

ryouss

w_hs1 发表于 2016-2-18 11:40
如图，向中心拉伸。

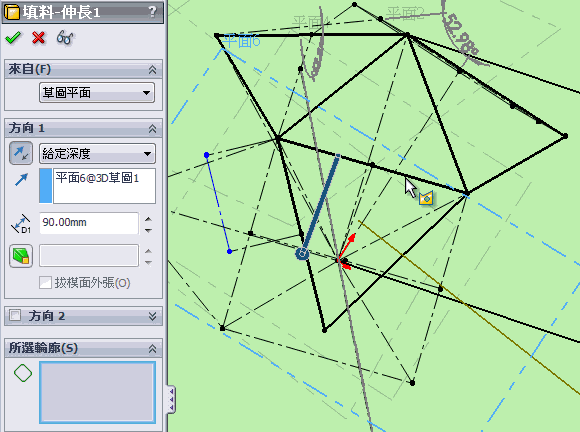

前輩賜教了,
. ]# H) M1 ^  Z# |* a為何拉伸成了圓弧面?
謝謝!
6 H$ I, V' E' _; a. _, J

  F# b, E& q4 O( D, p, E" D


: B6 Y7 _+ @& v) N+ s5 g' u
9 U7 q% d9 p; X# [

keilei001

ryouss 发表于 2016-2-18 15:33
# b4 @+ D0 S+ o6 j7 A2 [3 k前輩賜教了,
' ]5 A9 E+ `. y2 h7 `* m為何拉伸成了圓弧面?
謝謝!

这个拉伸不好搞，各轮廓不能共用线段。
' u4 I# W' }' Z5 U  ]! u- a4 b$ V& P/ ]我是把各轮廓先单独画出来，拉伸后再修改草图。

w_hs1

# Y- K; W6 `- I1 T5 ?

ryouss 发表于 2016-2-18 15:33
& }6 B9 Z) U, ~  P* j) E# b前輩賜教了,
+ V  j* j+ S0 l8 Z* m* r3 k9 e為何拉伸成了圓弧面?
1 c+ d! O$ z' u6 L謝謝!

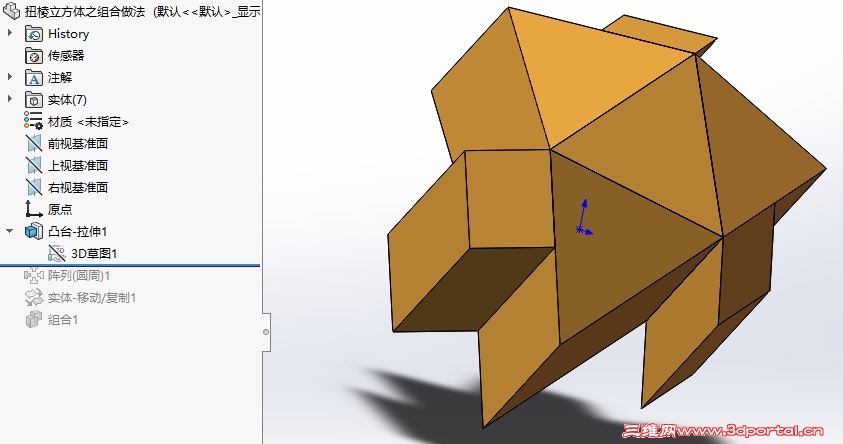

多轮廓不能共用线段，有共用线段处（如中间一个三角形），先任做一个小三角形，拉伸后再修改草图，将小三角形顶点放到正确位置。
' z. Y) F( W) D0 u6 L- k附上我的模型（SW2016）
6 ?7 C% ~$ G: q- {; X 扭棱立方体之组合做法.rar (147.85 KB, 下载次数: 15)

2016-2-18 17:21 上传

点击文件名下载附件
7 q& \  q/ h3 _3 O/ C

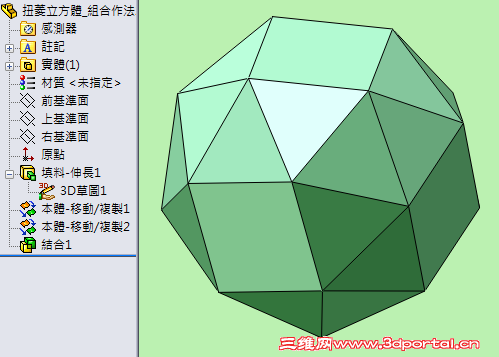

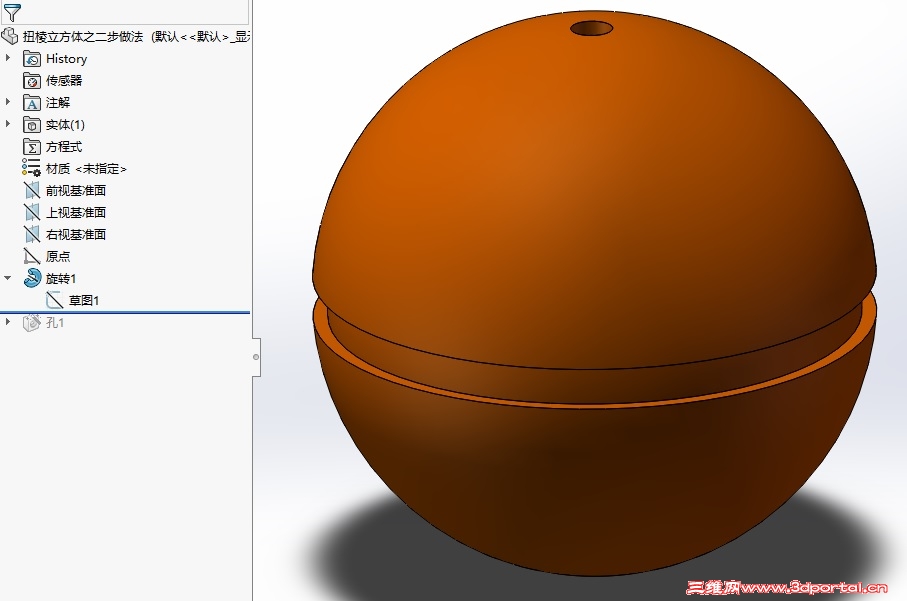

' J  A5 u* `" ^9 L3 J再给出二步做法的提示图，第二个特征是孔特征

- U: n0 |) j* `9 k
! l# r" b: Y& ?8 i4 l

ryouss

w_hs1 发表于 2016-2-18 17:13
& d6 W4 o) h* y* ]( l( F多轮廓不能共用线段，有共用线段处（如中间一个三角形），先任做一个小三角形，拉伸后再修改草图，将小三 ...

謝謝前輩回覆,又學到小密笈了!

keilei001

w_hs1 发表于 2016-2-18 11:40
如图，向中心拉伸。

  y  W; Y9 ?8 k) _6 g按不老叔的方法做出来了，感谢不老叔的热心和耐心指导。

keilei001

w_hs1 发表于 2016-2-18 17:13
多轮廓不能共用线段，有共用线段处（如中间一个三角形），先任做一个小三角形，拉伸后再修改草图，将小三 ...

4 G' l* t( c4 i# R+ q# T- v真是神乎其技、匪夷所思。

ryouss

keilei001 发表于 2016-2-18 17:49
按不老叔的方法做出来了，感谢不老叔的热心和耐心指导。

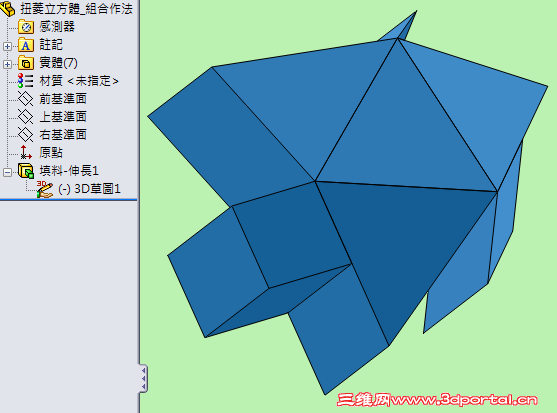

5 n; ?  t  H2 T/ V( ?- w- b: E& E4 hk大是2012版做的吧!如下大致如27#做的3D草圖還是沒法兩次轉成,
) v% Z1 z  ?' a& k+ {0 c! q可以的話請分享原檔做參考,謝謝!
+ g' Q0 `  s* {


! w- H" L& f  v* L/ I7 k9 P# \$ g5 P

keilei001

ryouss 发表于 2016-2-19 15:48
k大是2012版做的吧!如下大致如27#做的3D草圖還是沒法兩次轉成,
可以的話請分享原檔做參考,謝謝!

共同向不老叔学习

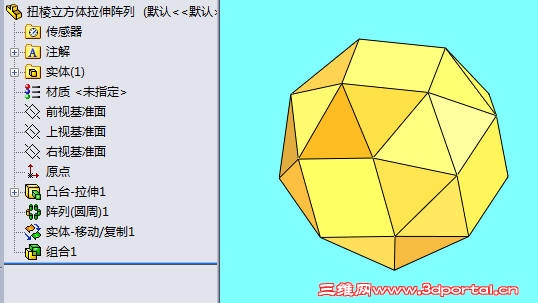

方法是这样的，中间的三角形另外画，
旁边的4分1矩形也单独画，不要和周边的3个三角形共线，
/ l* n' M9 T% k+ u拉伸后再编辑草图把中间的三角形和旁边的矩形和3个三角形的边线重合，
阵列的轴是画3D草图时的第1条直线。
请梁大指正
8 G8 B5 |' G3 T8 @2012版的
9 V# u+ J( T4 H, ^ 扭棱立方体拉伸阵列.rar (322.91 KB, 下载次数: 19)

2016-2-19 16:32 上传

点击文件名下载附件
5 N0 z4 c* f6 H5 K( M) O: ?

keilei001

35#的图是我在下面这个放样的草图上修改的，一并请梁大和不老叔指正。
2012
! u4 ~  U9 `2 v8 s) S 扭棱立方体放样.rar (130.88 KB, 下载次数: 13)

2016-2-19 16:38 上传

点击文件名下载附件
8 d4 Q; e3 j. G! P' h
7 \& q. O4 ]3 N# ]

keilei001

w_hs1 发表于 2016-2-18 17:13
多轮廓不能共用线段，有共用线段处（如中间一个三角形），先任做一个小三角形，拉伸后再修改草图，将小三 ...

9 G  K( e2 Q6 {/ `; Z% T1 R苦想良久，几经周折，终于做出二步法，再次感谢不老叔。

: _/ g6 W+ j; f) I+ j: ~8 x2 k
1 g/ F% t, U& R( N! z

ryouss

keilei001 发表于 2016-2-19 16:32
1 L6 d7 ]" T/ r) x* Q$ F共同向不老叔学习
- k5 \# g; m/ _# p' m" U1 e方法是这样的，中间的三角形另外画，
旁边的4分1矩形也单独画，不要和周边的3个三角 ...

9 ], Q% _) C# i' x& z3 C  a1 N感謝分享

keilei001

看来本例有很多不同的做法。
从草图的复杂程度、简单直观、易于理解和操作的角度来说，我认为放样法比较好。

keilei001

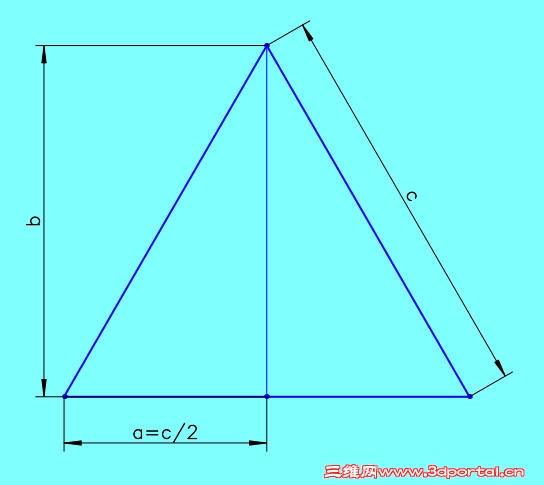

9 E' Q, `& h+ x5 v向梁大请教一下方程式的格式问题：
如勾股定理：a平方+b平方＝c平方，那么b=(c平方-a平方)开平方根
. X5 ?' t" V* s) z. e: n8 X如图，这个b用方程式如何表达，a=0.5*c还是a=c/2，开平方是sqr还是^0.5，请梁大指教。
/ ?/ m+ K4 s# l7 n$ n' i' L
5 o: c/ c$ P8 z' v' S$ x+ I7 |

ryouss

keilei001 发表于 2016-2-20 11:32
8 @: ]' D$ K! M" E' o向梁大请教一下方程式的格式问题：
6 @( e5 v- d' L/ V如勾股定理：a平方+b平方＝c平方，那么b=(c平方-a平方)开平方根
: X1 u, U/ b' v4 N& B如图 ...

* D. n* [: l& l) `a=0.5*c还是a=c/2   ==>   都可以但條件為正三角形
+ C2 n% e8 l5 [8 W. W; r
1 e- L- D9 L& q开平方是sqr还是^0.5  ==>  都可以
; R, A; }/ y5 \- S* O
4 V- m0 f; }$ l5 M

ryouss

' I) r1 b7 {& J8 [& V, F8 J1 g0 G
總算解決,
3 p6 v5 i, H7 {4 d( q+ G謝謝不老前輩的指導及k大的分享.
+ N& _% j& {' E6 _5 [

0 B  E9 K( s& R8 ?

keilei001

ryouss 发表于 2016-2-20 13:12
a=0.5*c还是a=c/2   ==>   都可以但條件為正三角形
! E- V" K( W! G
开平方是sqr还是^0.5  ==>  都可以

; u* V) H& h% @% K% u4 J+ |感谢梁大指导。

keilei001

w_hs1 发表于 2016-2-18 17:13
) L9 O. I1 B: z5 N多轮廓不能共用线段，有共用线段处（如中间一个三角形），先任做一个小三角形，拉伸后再修改草图，将小三 ...

不老叔的二步法，使我想起一年前梁大的有关骰子的帖子
4 z) Y+ O) r. ^/ d4 Zhttp://www.3dportal.cn/discuz/forum.php?mod=viewthread&tid=1450424&highlight=%F7%BB%D7%D3
二步法的思路和骰子的思路是相通的。
2 {/ B0 N4 ^8 o0 g& D* w# S, j但即使明白原理，要把二步法做出来也不容易，打孔过程中极容易碰到“所设想的孔与模型不相交”的错误提示，但孔与模型明显是相交的，这就让人很困惑。

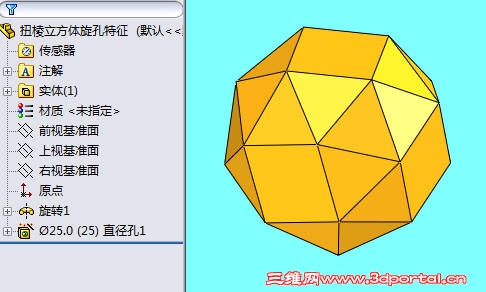

0 ^' n3 [3 ~2 y* G我尝试用了两种方法来做，一种是座标法，一种是草图定位法。
2 d7 \" L# d, ]/ h现把两种做法的文件传上来，相信不老叔有更妙的做法，还请不老叔赐教。
3 w3 P& |7 W. s/ a( i
3 P2 |' c+ o+ }/ S0 O0 |2012版
扭棱立方体二步法.rar (185.77 KB, 下载次数: 10)

2016-2-20 21:37 上传

点击文件名下载附件
+ I: K4 H: Y' `: u
7 k5 n! v3 v3 v0 }' I3 Y
" b2 U# s( g3 s; E$ Q

keilei001

不老叔的二步法是真正的球体切割，和机加工方法无异，适用于所有多面体。
/ c  c6 l- }  ~5 V9 Y5 v# Z这个方法需要耐心，上传草图给有兴趣者试切割，感受一下切割过程的乐趣和烦恼。
& L; i7 f, `& |( h3 U$ U点与草图重合后不好修改，在3D草图中对点位置修改后SW不能撤消上一次操作，我是边打边另存的。

2012
二步法草图.rar (180.64 KB, 下载次数: 7)

2016-2-21 10:14 上传

点击文件名下载附件
3 s& y7 Z+ o3 L' I2 m5 {3 D& a: q( Q

有彩虹的时光

不老叔的作品咱们就欣赏，想搞通是会爆头的。

ryouss

keilei001 发表于 2016-2-20 18:14
! w6 y& m, [" i  {- Q8 w+ Y感谢梁大指导。

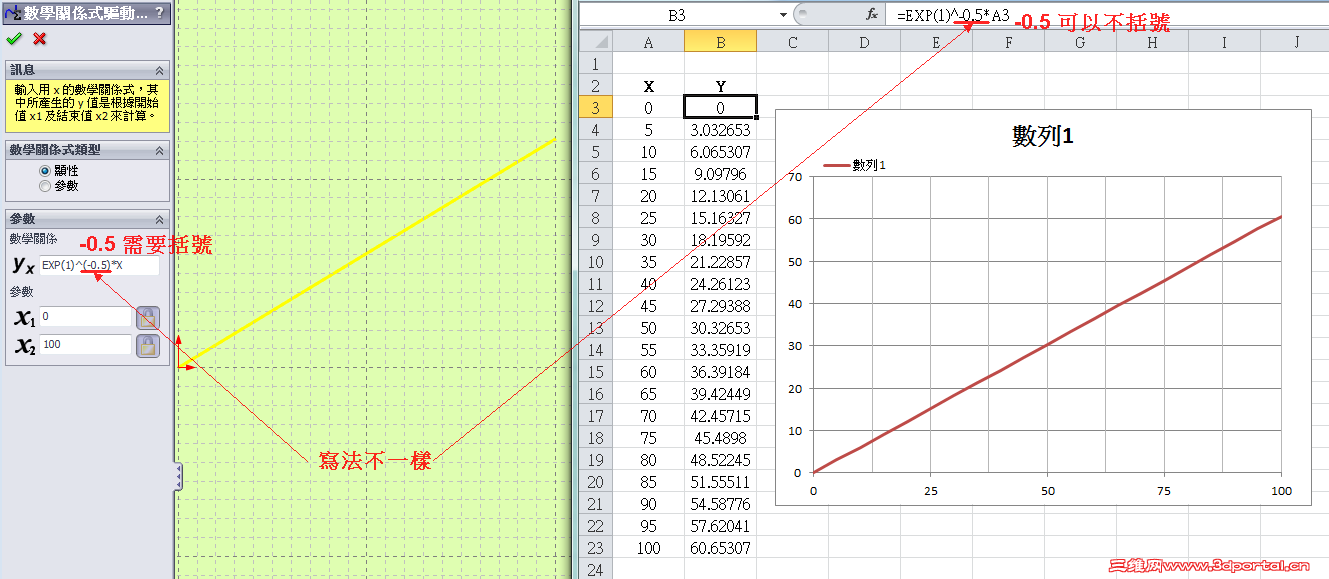

不客氣,SW的方程式寫法接近EXCEL,所以對SW的方程式有疑問,可以用EXCEL驗證,
; q+ I3 @( p+ `& B但要注意還是有些差異的,簡單如下兩例:
1. 開平方 SW的方程式為 SQR() , EXCEL為 SQRT()
3 U& o/ `+ }+ e" r" c 2. 如附圖
; V2 z' g( s; u, d
# s' p" o5 {6 y; g1 G: G

keilei001

ryouss 发表于 2016-2-21 12:34
; U" N- E! @8 ^& k8 |# @4 k不客氣,SW的方程式寫法接近EXCEL,所以對SW的方程式有疑問,可以用EXCEL驗證,
$ J: m9 w+ W4 ]但要注意還是有些差異的,簡 ...

  Q0 d6 B, d% S% J! \' }$ G向梁大慢慢学习方程式。

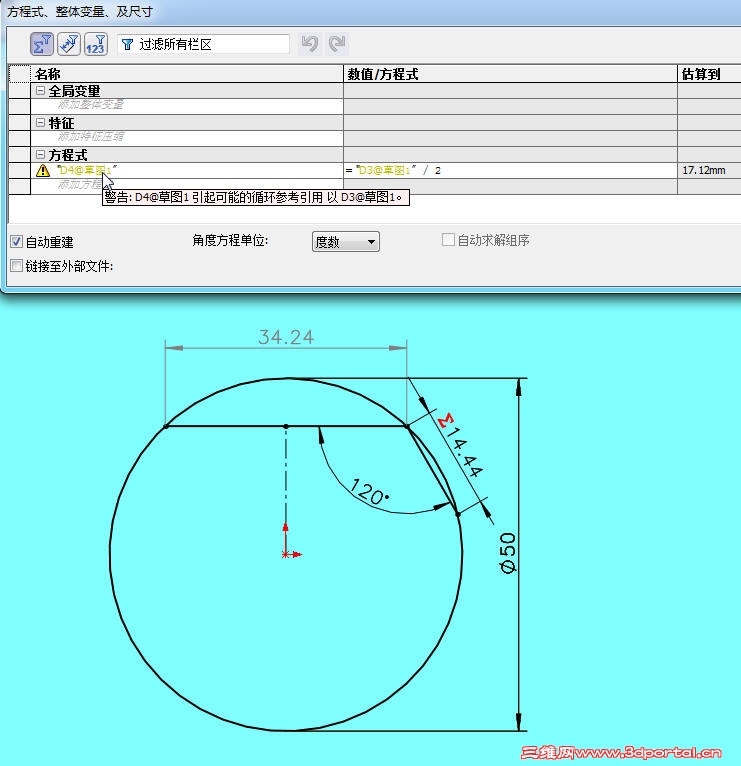

如图，我想实现用水平线段的尺寸控制倾斜线段的尺寸。
. B, A7 A, H: j  `' L( S" G2 y但在方程式中显示水平尺寸为循环参考，所以尺寸显示的数值是不对的。
5 t& w3 ?. _, p; q( I5 E6 C两条线段两端点均和圆重合，且有角度限制，我想改变圆的直径，两线段的尺寸跟着变。
- V! ?+ e$ ]* w+ ~7 R4 o& {& u如何实现这个目的呢？
) A0 f# Q4 M3 k& B

keilei001

keilei001 发表于 2016-2-21 13:03
" R* P' H: N; \2 l: f- I向梁大慢慢学习方程式。
如图，我想实现用水平线段的尺寸控制倾斜线段的尺寸。
5 l4 N  I1 }# p! _7 M但在方程式中显示水平尺 ...

. Q2 A; I( c7 F" c发现这个要求是过定义的，得把两个线段尺寸都改为从动才行。

w_hs1

keilei001 发表于 2016-2-21 13:03
) T0 }' Q( Y, F( {: W) `向梁大慢慢学习方程式。
如图，我想实现用水平线段的尺寸控制倾斜线段的尺寸。
但在方程式中显示水平尺 ...

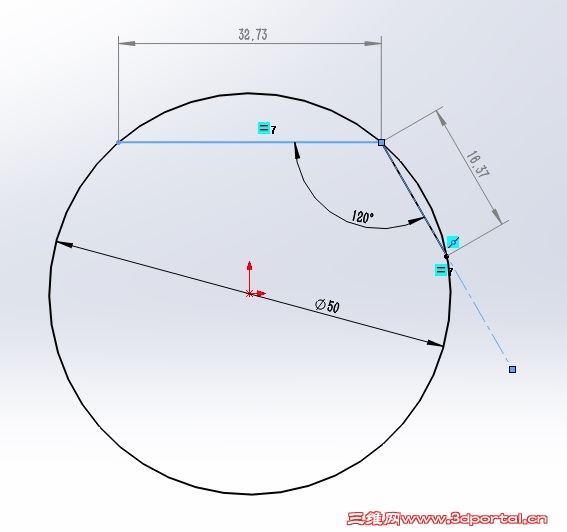

" g! w2 R* D# F8 B6 e0 I4 a你这样使用方程式不妥，此处用约束更方便。下图可否
/ g' f" ^: e; b% N
