一道考试题

keilei001 · 发表于 2016-5-16 19:14:59

大鹿发表于 2016-5-15 14:03
$ [3 d6 s: b# |支持一下

向鹿大请教：
13楼sunrays110 大大的零件，不能用基准面生成剖面视图，也不能从中心用曲面切除或拉伸切除。
我找不出问题所在，烦请鹿大指教。

大鹿 · 发表于 2016-5-16 19:41:12

支持一下

hidingman · 发表于 2016-5-16 21:28:37

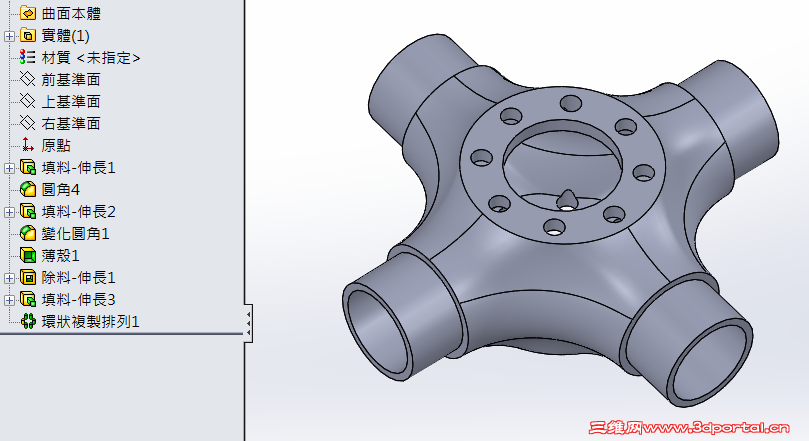

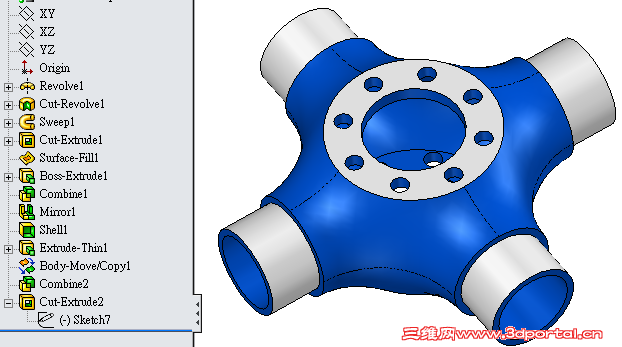

模仿練一下

抒怀新 · 发表于 2016-5-16 21:33:21

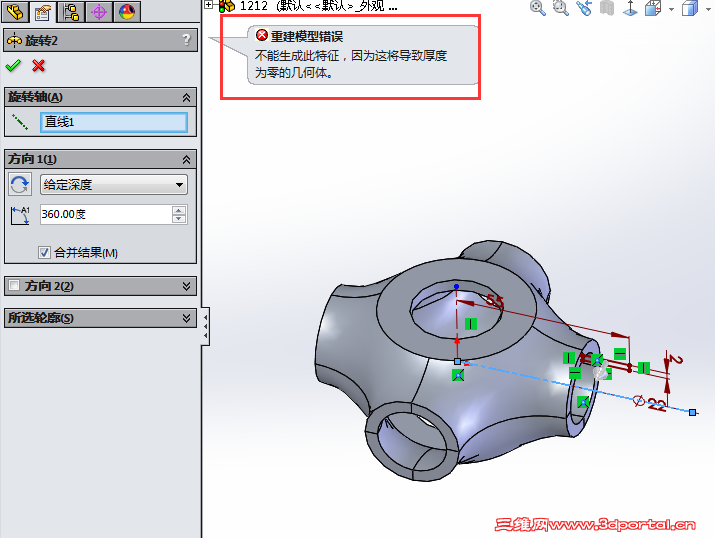

还请各位帮忙看下小弟这个做法，最后的旋转合并不了实体：


笨拙的做法（2014版）：

1212.rar (997.46 KB, 下载次数: 5)

抒怀新 · 发表于 2016-5-16 21:34:38

大鹿发表于 2016-5-16 19:41
4 m' A) U7 S& S6 m" J- o支持一下

冒昧请鹿大分享一下原文件可以吗

:shy

hidingman · 发表于 2016-5-16 21:50:50

keilei001 发表于 2016-5-16 19:141 U' i6 Y9 e! D x4 Z; Q4 |
向鹿大请教：
" B; [' @4 `8 t# r3 A13楼sunrays110 大大的零件，不能用基准面生成剖面视图，也不能从中心用曲面切除或拉伸切 ...

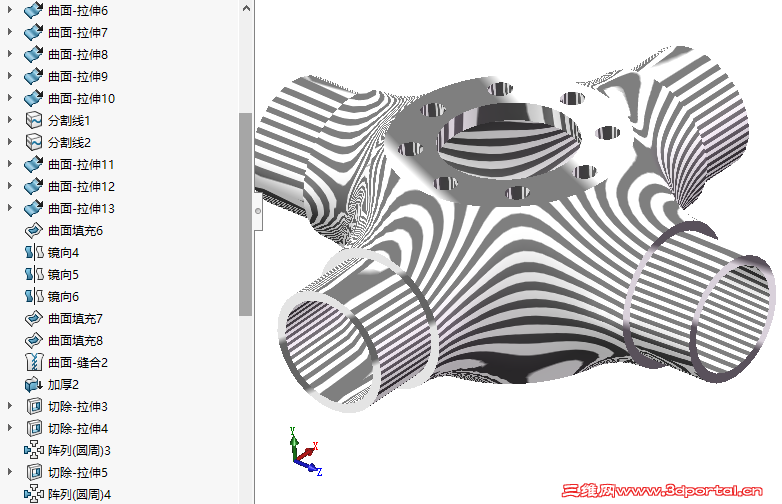

可以從特徵縫織曲面時看出有許多縫隙(雖然打勾了) 也可以從檢查得知
這是實體上類似應有零接觸發生

大鹿 · 发表于 2016-5-16 21:52:37

本帖最后由大鹿于 2016-5-17 11:04 编辑

keilei001 发表于 2016-5-16 19:14
# O; u% r5 v1 [/ `5 r! Q; A向鹿大请教：
8 f+ t V7 c C$ {( t: { @13楼sunrays110 大大的零件，不能用基准面生成剖面视图，也不能从中心用曲面切除或拉伸切 ...

填充曲面的边界，很多时候都不是“原生边界”，而是剪裁过的边界，因此其向量难以保证。

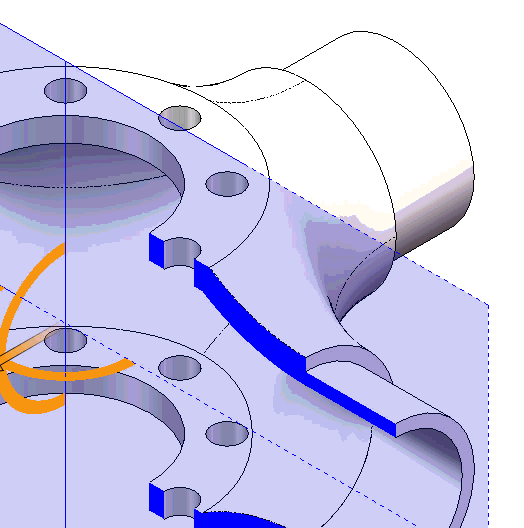

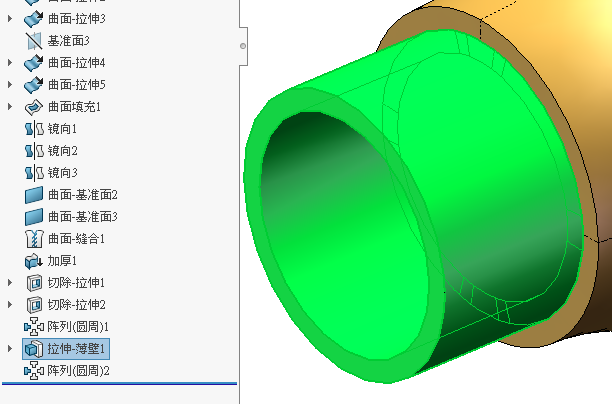

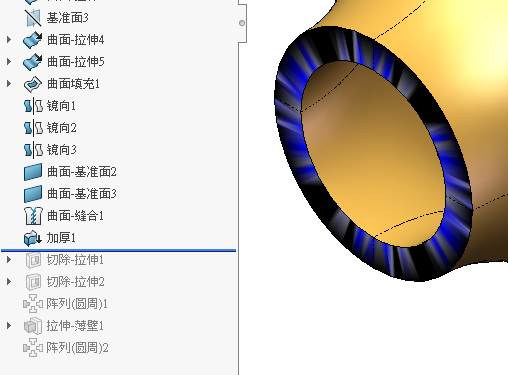

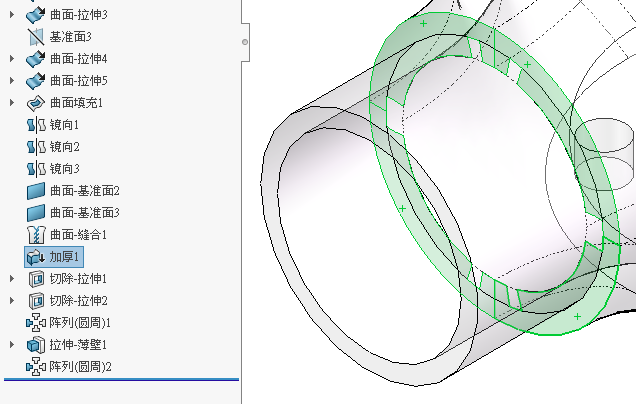

这些边界加厚产生曲面（图1），或多或少存在抖动，由於是“非平面”，在上面伸拉就会出现细微夹缝（图2、图3、gif），影响后续工作。

图1

图2

图3

keilei001 · 发表于 2016-5-16 22:37:14

hidingman 发表于 2016-5-16 21:28
2 \: B- T1 J4 R模仿練一下

hidingman大大厉害。

keilei001 · 发表于 2016-5-16 22:39:10

hidingman 发表于 2016-5-16 21:505 J, T9 ^- N% K" p! l& Y8 h: G
可以從特徵縫織曲面時看出有許多縫隙(雖然打勾了) 也可以從檢查得知% n1 G* Y2 x1 ]1 r/ N; N: R
這是實體上類似應有零接觸發生
1 O+ C0 l- ?: X! s) T, P/ d# X( V1 [建 ...

多谢hidingman大大指教。

keilei001 · 发表于 2016-5-16 22:41:59

大鹿发表于 2016-5-16 21:52% X. r4 G* H9 V8 e# p' j2 R( ~6 T6 W
填充曲面的边界，很多时候都不是“原生边界”，而是剪裁过的边界，因此其向量难以保证。
. A$ _4 L5 J: l8 R2 v& @这些边界加厚产 ...

多谢鹿大不厌其烦的分析指导，我也看看我的模型有没有这个问题。

keilei001 · 发表于 2016-5-16 23:27:28

大鹿发表于 2016-5-16 21:52/ A1 t1 n# a; V9 k' C
填充曲面的边界，很多时候都不是“原生边界”，而是剪裁过的边界，因此其向量难以保证。
; F( w, L1 i* I$ @" f这些边界加厚产 ...

我把23楼的两个模型都检查过，发现边线和顶点都有间隙，两个模型都是次品啊。
发现鹿大一般不用曲面建模，是否用曲面建模没有用实体建模质量高呢？

抒怀新 · 发表于 2016-5-17 05:55:25

keilei001 发表于 2016-5-16 23:27
" s; h8 k/ b. J+ _我把23楼的两个模型都检查过，发现边线和顶点都有间隙，两个模型都是次品啊。
- D( e5 j/ P2 {. p5 ~4 ?* v发现鹿大一般不用曲面建模 ...

K大，俺发现鹿大建模能用实体几乎很少用曲面，不过这个题目鹿大在27楼的贴图也用了曲面填充。
实在想不明白

chensulon · 发表于 2016-5-17 08:44:10

太牛了下来学习学习。

keilei001 · 发表于 2016-5-17 09:57:44

抒怀新发表于 2016-5-17 05:55
) e7 q6 }. H4 o, D0 y! }$ gK大，俺发现鹿大建模能用实体几乎很少用曲面，不过这个题目鹿大在27楼的贴图也用了曲面填充。 G" \& |/ u, G: ]! P/ J# Q
实在想不 ...

鹿大的头脑学识非我能比的，鹿大亮了树我也复制不出来。
以我的认识，曲面填充很难一步生成实体的，那步曲面填充我也看不懂。

keilei001 · 发表于 2016-5-17 10:43:37

大鹿发表于 2016-5-16 19:41
$ h# s: K7 I" ^' Y( A支持一下

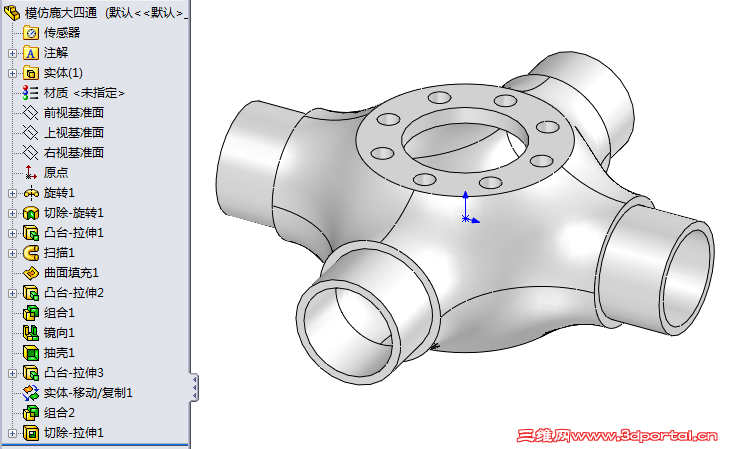

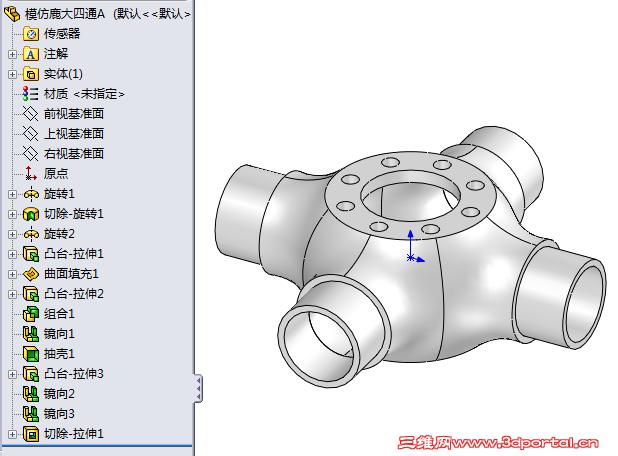

想了好久，终于和鹿大的树有点象了，但不是原汁原味的，马也不好看。

sunrays110 · 发表于 2016-5-17 10:52:07

学习了，以前一直没注意到这个问题。刚刚重新看了各步骤，问题出在倒数第二步的拉伸。经过曲面操作，圆已不是圆了。

大鹿 · 发表于 2016-5-17 11:25:32

keilei001 发表于 2016-5-17 10:43
/ \) N, S Q% ]% }想了好久，终于和鹿大的树有点象了，但不是原汁原味的，马也不好看。

赞一个！
俺只是随意画而已。
俺个人觉得，临摹“随意画”的难度相当高，犹如能洞察骰盅乾坤，估计K大的IQ高出俺3倍有多。

sunrays110 · 发表于 2016-5-17 11:53:18

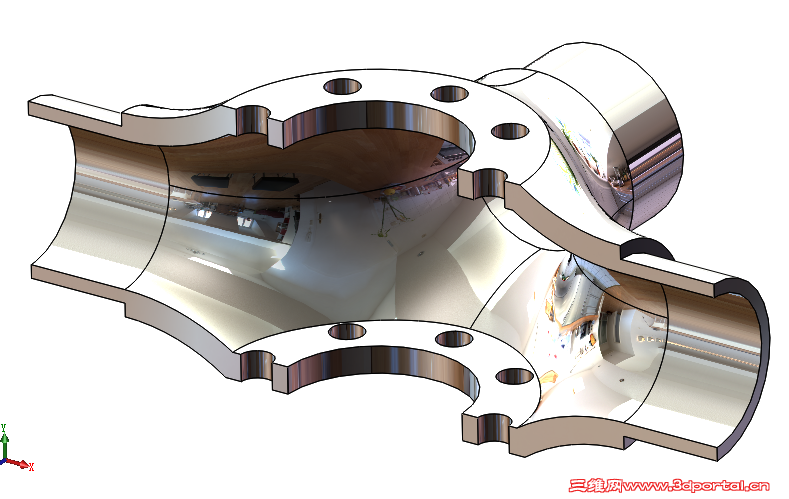

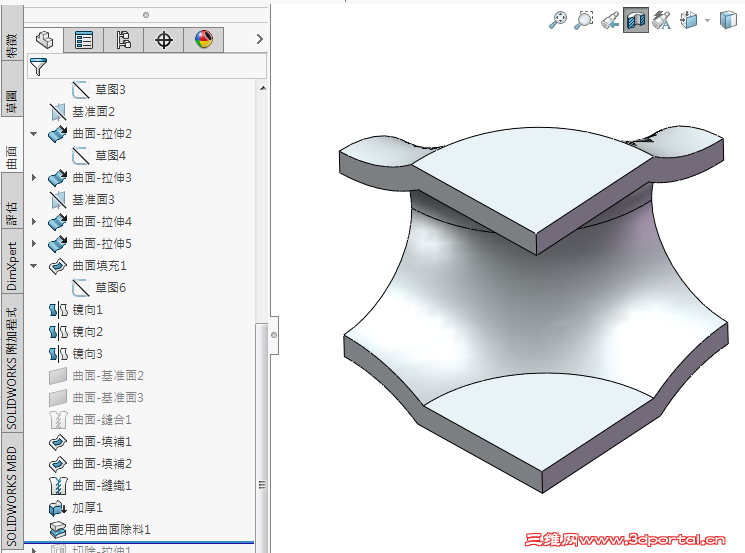

重新用曲面做了下，有所改进，但还不完美。用前视和右视可以剖，但上视却不行。

keilei001 · 发表于 2016-5-17 11:54:34

大鹿发表于 2016-5-17 11:25" y" z: }: C- W
赞一个！& D9 |0 k: E0 a x$ m0 y9 G) f
俺只是随意画而已。
+ G, z9 a }6 c. L/ Y4 P俺个人觉得，临摹“随意画”的难度相当高，犹如能洞察骰盅乾坤，估计K大 ...

鹿大的奇思妙想令我惊叹，我岂敢和鹿大比IQ，鹿大的话令我无地自容啊。
我资质愚钝，唯有将勤补拙了，多谢鹿大的随意画，让我对一些特征有了更深的认识。
再模仿一个

抒怀新 · 发表于 2016-5-17 12:34:02

keilei001 发表于 2016-5-17 10:43' V8 S. H: }5 t. ?
想了好久，终于和鹿大的树有点象了，但不是原汁原味的，马也不好看。

K大能否上传档案看看

keilei001 · 发表于 2016-5-17 12:38:31

sunrays110 发表于 2016-5-17 11:53 m4 ^6 J$ T1 e8 y1 t8 `" Z( Y
重新用曲面做了下，有所改进，但还不完美。用前视和右视可以剖，但上视却不行。

我认为加厚的效果没有抽壳好。

keilei001 · 发表于 2016-5-17 13:26:59

抒怀新发表于 2016-5-17 12:34
% b8 M( C! j1 ^9 t, X9 ]1 m, H, {K大能否上传档案看看

没问题，传上我的拙作，内有三种做法，向鹿大致敬。

2012

向鹿大学习.rar (174.66 KB, 下载次数: 27)

sunrays110 · 发表于 2016-5-17 14:09:20

keilei001 发表于 2016-5-17 13:26
7 G( I O& }! I# L没问题，传上我的拙作，内有三种做法，向鹿大致敬。1 y6 L% {" o: L2 r
8 h% D Y) c) G5 {7 O; R1 X
2012

不知是不是我软件的原因，连接不平顺。

keilei001 · 发表于 2016-5-17 14:14:28

sunrays110 发表于 2016-5-17 14:09
7 x& E$ H! d- ~) w9 c不知是不是我软件的原因，连接不平顺。

不是的，用填充曲面一步生成实体无法用相切约束，马不顺很正常。
这主要是学习用不同的建模方法，不考虑外观效果，满足工程图要求即可。

sunrays110 · 发表于 2016-5-17 14:17:57

keilei001 发表于 2016-5-17 14:14$ a' T) A, o6 A: t# K# K$ `
不是的，用填充曲面一步生成实体无法用相切约束，马不顺很正常。
0 x6 `( b A% @1 M& f# r- m$ U这主要是学习用不同的建模方法，不考虑 ...

谢谢答复，不知有无完美解决方案。
