方形弹簧的讨论

抒怀新

keilei001 发表于 2018-5-8 12:00
那是图像的显示精度问题，可以在选项→文档属性→图像品质中调整。

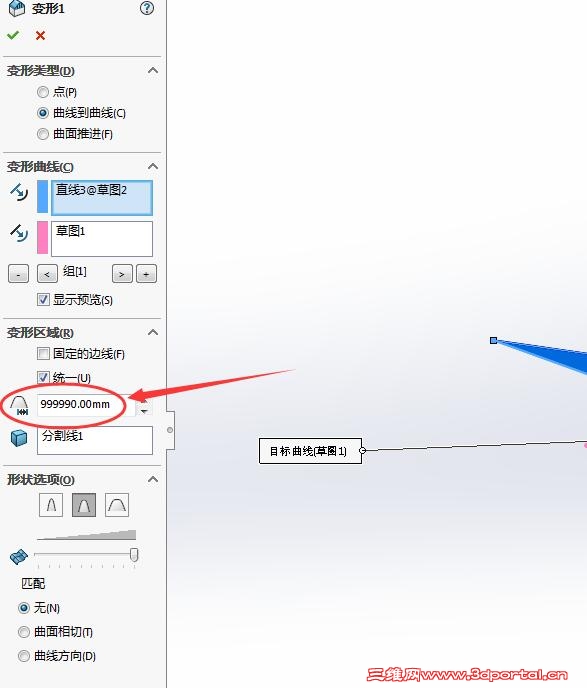

请教K大，这个变形半径怎么理解，变形命令很少用，这里半径这么大，不知道指哪个

; n5 g. ~0 k- T: M" F; e9 i. D

keilei001

抒怀新 发表于 2018-5-8 12:22
) [6 l0 n5 b5 _! _请教K大，这个变形半径怎么理解，变形命令很少用，这里半径这么大，不知道指哪个

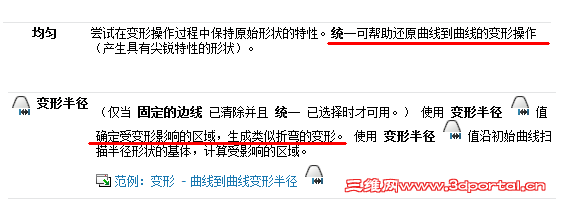

可以理解为变形后的曲面并不是一个平面，变形半径就是用来控制这个变形曲面的弯曲程度。
; q4 {; r: s0 o当变形半径很大时，就无限接近平面了，类似我们认为地面是平的一样。
具体你可以调到一个很小的数值比如10或100，看下效果就会明白。




5 |# V" d! q' j' P, i
9 [: X4 W9 z( r  \9 t7 |

抒怀新

keilei001 发表于 2018-5-8 13:36
1 d/ F2 h% `8 T% a& i可以理解为变形后的曲面并不是一个平面，变形半径就是用来控制这个变形曲面的弯曲程度。
4 Y  H3 E$ J/ B- G$ @. d当变形半径很大 ...

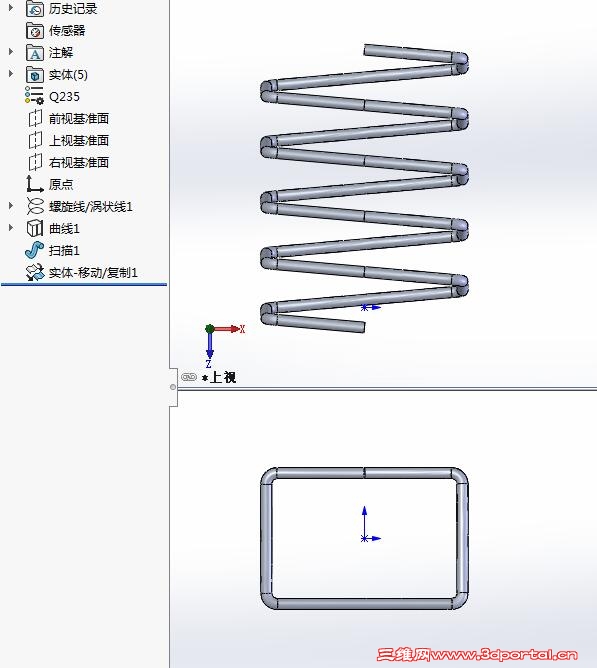

4 B+ `% y  w# ~" u' J谢谢K大，顺便贴下我的做法：
1 J: Q1 x. S  W

zqm

keilei001 发表于 2018-2-3 10:42
) U) S8 s  R! k( _% t7 V闷大的变形大法适用于不同的形状，规则的或不规则的都行。
矩形加圆角是规则图形，直接画线做扫描路径也是 ...

3 D- z! |9 P9 HK大，5楼上面图的包覆草图是怎么弄的，能不能显示出来看看。

keilei001

zqm 发表于 2018-8-31 17:13
K大，5楼上面图的包覆草图是怎么弄的，能不能显示出来看看。

原图已删除，重新画了一个供老大参考。
+ k9 L3 A4 n; x) L( k" U3 Z. w" z用3D草图倒圆角的方法也画了一个，供老大对比。
. i) l* ~9 n# m7 X6 Z6 X2 _+ Y0 A

. d9 T/ w  L5 a3 ?& D- ^3 {
2016文件
20180831.rar (822.33 KB, 下载次数: 13)

2018-9-1 00:11 上传

点击文件名下载附件
4 P- y1 p& u0 t1 y2 \

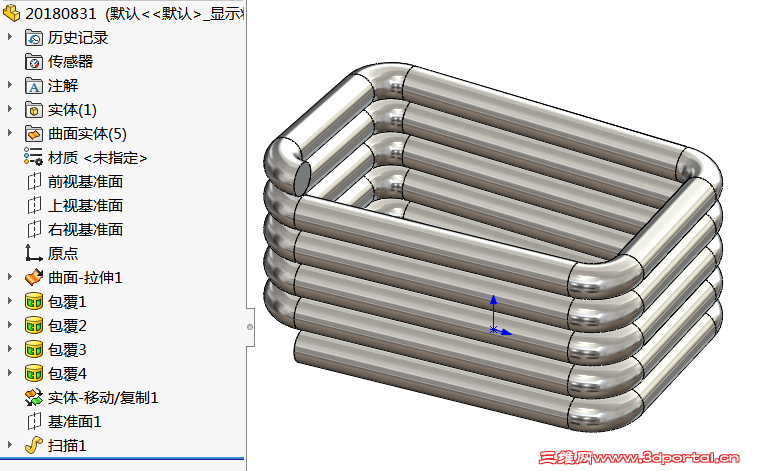

' O" [& y7 |1 l6 G这个是用3D草图画的
# S  {) S) g# z* _! p% e

/ z) d5 k3 E9 ^$ e7 G2016文件
  K1 Z/ [5 G6 R# t- v8 a$ K2 `: P$ [ 20180901.rar (138.44 KB, 下载次数: 7)

2018-9-1 00:11 上传

点击文件名下载附件
# A% f1 x( T; Y4 |/ p! l

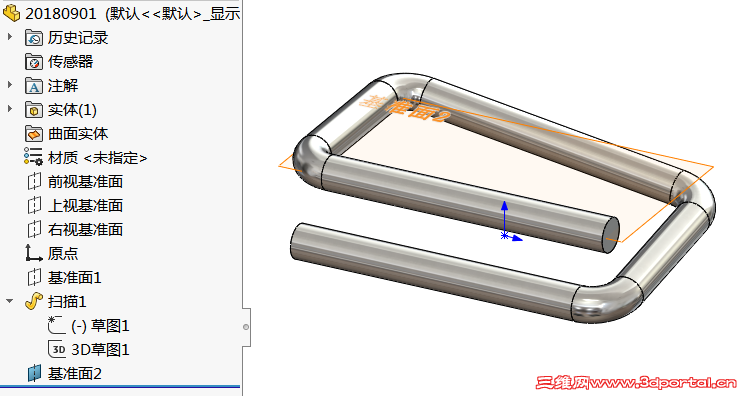

不妨对比一下这两个图：
乍看两者的效果好像没什么不同，但实际上是有很大区别的：
* c" c# Z% E! o% g1 S图1用包覆的方法，圆弧处的曲线实质上是螺旋线，从俯视图看，这螺旋线的投影是圆弧。
图2用3D草图的方法，圆弧处的曲线实质上是一个倾斜平面上的圆弧，从俯视图看，这个圆弧的投影就不是圆弧了。
所以，这几种方法都是有区别的，具体采用哪种方法就要看各位的要求了。
" {8 o) E5 P4 f( t/ n' |  H0 e

zqm

keilei001 发表于 2018-9-1 00:21
; R! s! }- d% |# Q" k原图已删除，重新画了一个供老大参考。
用3D草图倒圆角的方法也画了一个，供老大对比。

4 z& Q/ l5 [! x0 \谢谢K大!

骚丽的蜗壳丝

keilei001 发表于 2018-2-3 10:42
; w+ ]& ~3 f* X9 a4 ^闷大的变形大法适用于不同的形状，规则的或不规则的都行。
矩形加圆角是规则图形，直接画线做扫描路径也是 ...

  Q. C4 v# S, J. c! i) k3 n包覆的草图什么样的？能不能截图看看？

keilei001

骚丽的蜗壳丝 发表于 2018-9-18 09:46
包覆的草图什么样的？能不能截图看看？

& X$ \( ?# @: }包覆用的草图就是一个斜放的狭长的矩形啊。

骚丽的蜗壳丝

keilei001 发表于 2018-9-1 00:21
原图已删除，重新画了一个供老大参考。
: j7 `7 B* B4 R) }9 [8 }0 a; c用3D草图倒圆角的方法也画了一个，供老大对比。

终于看明白了，谢谢大神
: F8 _( x4 {# S6 k, j/ y我来说一下我的想法：
方法一：麻烦，步骤多，水平投影是圆弧没有基本上没有什么用；
0 l5 E* L, t0 m7 Y3 ^: {方法二：简单实用，而且转角处是标准的90度弯头或弯管，加工容易。

keilei001

骚丽的蜗壳丝 发表于 2018-9-20 09:51
9 e, P# J) S* Y7 c/ c终于看明白了，谢谢大神
, W' f6 c7 |6 v# A8 w我来说一下我的想法：
方法一：麻烦，步骤多，水平投影是圆弧没有基本上没有什 ...

有道理，多谢骚大总结。
