如何设置关联尺寸?

keilei001

大鹿 发表于 2018-10-15 00:04
原来如此，俺还在笨笨的写了一遍『隔空传输几何』的所谓教程，看来要丢进屎坑了。

% ~& P2 r: A; H9 q原以为是大鹿哥调侃我的，没想还真能“隔空传输”！
& c8 F, o6 z* y) E# R" a小时候，父辈们教育我，有字的纸是不能丢进屎坑的，说这样做是对知识的不尊重。
从那时起，没厕纸大不了找块砖头，也不敢用带字的纸来擦屁股。
所以，恳请大鹿哥运用隔空传输神功，把即将进入屎坑的教程收回来敲打一下我这花岗岩脑袋！

抒怀新

大鹿 发表于 2018-10-15 00:04
原来如此，俺还在笨笨的写了一遍『隔空传输几何』的所谓教程，看来要丢进屎坑了。

大鹿前辈且慢，小抒很想学习《隔空传输几何》，
希望大鹿分享一下~
. [/ R) s. h7 v8 e# p( b大家赶紧一起顶出大鹿前辈的教程~~~

lhl2008

大鹿 发表于 2018-10-15 00:04
3 h# F2 E- R0 A5 {" L3 m原来如此，俺还在笨笨的写了一遍『隔空传输几何』的所谓教程，看来要丢进屎坑了。

; |. p( {* O$ K1 k期待鹿兄的隔空传输几何教程！

大鹿

相关链接：
http://www.solidworks.org.tw/for ... &extra=page%3D1
! ~% [! q; z% z$ ]6 b2 x( B该连接的主要内容：

狹義的由上而下設計不可能存在的；總有些是共用零件，和設計中的零件內擁有獨立數據，那就不是完全由上而下了。
6 B% C+ ^+ w4 g" n$ [( _5 x2 |
而廣義的由上而下設計就是『關聯設計』。
零件之間的關聯可分為三大類：1.直接關聯、2.通過組合件關聯、3.間接關聯。

/ j" c2 N: J! g+ D1.直接關聯有：
0 K2 i+ ]4 R3 R: T, [% }+ w1.1 插入零件、1.2 鏡射零件、1.3 儲存實體、1.4 插入實體到新零件、1.5 零件的數學關係式獲取其他零件的數值。

2.通過組合件關聯有：
9 E7 f- ?7 Q; \6 F$ ?+ S2.1 點●線●面、2.2 導出草圖、2.3 嵌合、模塑和凹陷、2.4 組合件特徵映射到零件、2.5 配置草圖、2.6 偏移曲面本體、2.7 組合件的數學關係式指派數值給零件。

3.間接關聯有：
3.1 動態草圖塊、3.2 輸入幾何、3.3 設計表格外部連接資料庫、3.4 特徵庫。

# d5 Y. V0 {  h- }5 }  J

大鹿

1.直接關聯：
5 s) F  {- N( s! T' {1.1 插入零件
好處: 直觀
4 {; \0 K. C4 G3 }  \& z: X壞處: 占據硬碟空間較多, 父零件輕微重算就會導致子零件就要重新計算(慢).
3 M5 p8 j! b" T: n  R7 ^3 b( `, N使用率: 中
/ X" Y- T5 A& R3 f" X3 {* f; O做法: 在新零件或現有零件, 功能表>插入>零件, 選取父零件.
1 |' B3 W0 U1 s, m  I; K
1.2 鏡射零件
1 O; y) H. _2 O) L# s好處: 同上
# ?& B5 R7 o* Y# W# U& }壞處: 同上
使用率: 中
做法: 在父零件點選鏡射相關的基準面, 功能表>鏡射零件, 新的零件就會出現.
* U. e  C$ {, H" b8 n/ m3 Y4 q
4 P" T" J" u4 }7 y- ]& P& ^1.3 儲存實體
好處: 自動化較強, 占據硬碟空間較少.
$ v# T6 \$ Y) i. C2 d. s3 t壞處: 父零件輕微重算就會導致子零件就要重新計算(慢), 靈活度低.
: K, x  G% Y$ \6 f& H) S7 q使用率: 低
5 Y+ L/ {% l7 w: n做法: 父零件必須是多實體, 功能表>插入>特徵>儲存實體.
. G1 V6 c) E  Y) G% m. ?# j父零件
子零件
8 s& L! L1 z/ _; A" D4 g4 F7 V
' g) ~9 v4 H4 U3 j* `7 V, L- d1.4 插入實體到新零件
: x4 f% g( r6 K  a* V好處：方便
壞處: 一旦父零件有修改，在某情況下導致失掉關聯是無法修復的。
使用率: 低
做法：對著實體按鼠標右鍵，選擇>插入實體到新零件,新零件就會出現.
父零件沒異樣
子零件
6 `) S' f4 {: Q

3 s" h1 [4 ~  I. R1.5 零件的數學關係式獲取其他零件的數值
! Z- c  x0 i. y% }" f好處: 簡單, 涉技巧少, 不會因父零件無關的重算而導致子零件重新計算(快).
壞處: 數學關係式內的指向, 不能以SW explorer或參照方式修改, 只可在數學關係手動修改.
0 K3 a% Q3 a: Q! x  G' `4 Y使用率: 極低
  Z* ~- u0 T& a$ u" u/ }* K做法：在子零件的數學關係式內, 輸入新的數式" 要連結的標注名稱@父零件的檔案名.

大鹿

2.通過組合件關聯：

, n4 ]  j- f  c+ l2 _2.1 點●線●面
+ Z( E3 |- Y5 T% p: p6 M好處:最直觀(相信是誰多人采用的方法)
+ b* G. t$ Z: N+ Y6 \0 P! i壞處: 容易產生循環計算(困擾大部份關聯設計者)
: \- v0 Q  K9 {$ T使用率: 中
做法: 在組合件中編輯某個零件, 直接與其他零件關聯起來.
; n$ _" Q& y# `注意：如果被關聯的零件是個設計中的零件，就必須特別留神.
) b0 q" ^! {, q% a6 [3 V(沒有附圖)

( V  A- `7 b0 h1 }) B
; i/ X9 E. N1 ]+ M/ K+ U. p2.2 導出草圖
好處: 引起重算的機會較低, 傳遞信息效果好
壞處: 造作比較繁瑣, 比較不直觀
使用率: 極高
5 s8 `7 k  y8 j% g% P- t做法: 在組合件中編輯某個零件, 選擇基準面和對象零件的草圖, 功能表＞插入＞導出草圖.
  U$ i2 z& I( Z" a  E


4 U/ v8 P7 p* _2 d7 r1 f, Y: G2.3 嵌合、模塑和凹陷
好處: 容易調整關聯的相對定向
壞處: 禁忌多, 容易跳出SW
1 N& R& [8 b6 ?: W使用率: 高
做法: 在組合件中編輯某個零件,插入這些特征




  G/ h) y* H; C2.4 組合件特徵映射到零件
好處: 操作便捷
1 `# Q, H7 |/ y( ]5 [壞處: 較少場合適用
+ S( M( p9 R3 E& K6 p使用率: 極低
做法: (以連續鑽孔為例)

" ~  a0 v% ?0 s' m6 v; Q6 I
# f& i, ?3 o7 Z. |8 r7 M
$ X4 \# P$ p- s5 _
2.5 配置草圖
: x" m( [8 p( X& ?) ]好處: 好像比較自動化
% X* R8 S: V4 {* y' B壞處: 不適合複雜設計(簡單設計更不必用到這個方法)
使用率: 從沒(做過實驗, 正式採用過都失敗)
做法: 打開新的或現有的組合件, 功能表＞插入＞配置
; i; q% c5 v' X& A/ Y6 z! Z

# r- v, o+ y; y4 y
2.6 偏移曲面本體
3 z* A& |9 w7 i4 Y' D. `好處: 傳遞幾何能力強，相互的負面影響低
壞處: 除了步驟比較繁瑣外，到現時為止還未發現什么壞處
: z7 l  f0 l& ]- M, o* O- D, a使用率: 極高
做法: 在被參考的零件利用一些手段預留曲面本體，讓別的零件複製（偏移）之用。
8 b# `; J- O/ X# U1 ]- x; p6 [

2.7 組合件的數學關係式指派數值給零件。
好處: 比起1.5方法的連貫性較高
* N" }1 f$ |- Y/ Q7 p- n壞處: 容易跳出SW，有可能導致電腦緩慢
3 m; o( \  N$ k* x  w使用率: 從沒
, I& B5 E3 [2 z1 e2 B做法: 在組合件內（不要編輯零件）的數學關系式指派數據或把零件與零件之間的數值關聯起來。

大鹿

3.間接關聯：

3.1 動態草圖塊
好處: 可承接其他其他軟體或SW的平面幾何
壞處: 設變時，後續特徵出錯，是無可奈何的手段
# ]4 A5 \& Q) H6 W" H使用率: 極低
) r& A- f) @" b: |$ P8 w. l/ A3 s做法: 插入外部圖塊時，點選“連結至檔案”的選項


3 y% z# ~- W, N, E) X9 ^3.2 輸入幾何
好處: 可承接其他其他軟體的立體幾何
壞處: 設變時，後續特徵出錯，是無可奈何的手段
使用率: 低
做法: 功能表>插入>特徵>輸入, 設變要編輯特徵選擇取代檔案
( u/ h% r) R9 n. ]( t" o
$ c8 P. {- ~0 ?, \8 B3 n/ E- y- h3.3 設計表格連接外部資料庫
好處: 適合多組態和較大型的關聯設計
壞處: 必須打開設計表格獲取更新數據, 不適用於複雜的幾何
使用率: 中
做法: 設計表格中，以Excel的語法連接外部資料庫

3.4 特徵庫
好處: 除了數據，連特徵的形態也可關聯起來
壞處: 使用場合狹窄
使用率: 極低
做法: 將特徵庫加入零件時，點選“連結至資料庫零件”

keilei001

大鹿 发表于 2018-10-15 18:03

" h# c: h. ?( q$ h6 c# t原来闷大早在N年前就有相关的教程，感谢大鹿哥转贴。
) |$ q% A8 S) [: A) N教程字字珠玑，要好好细看。

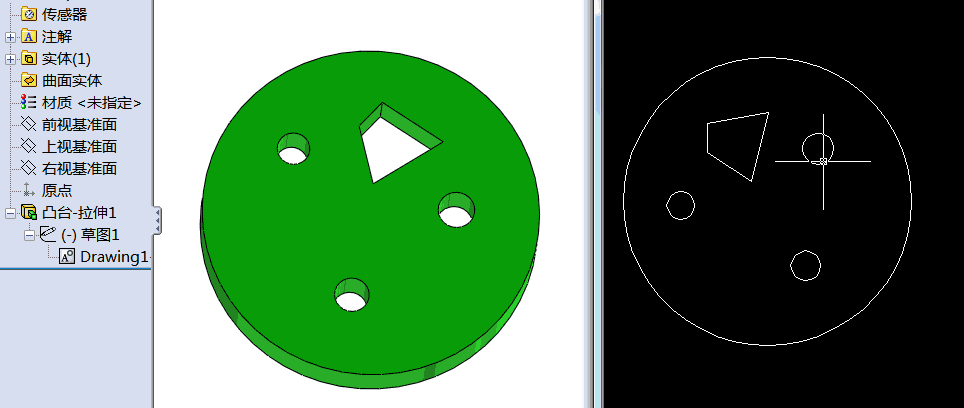

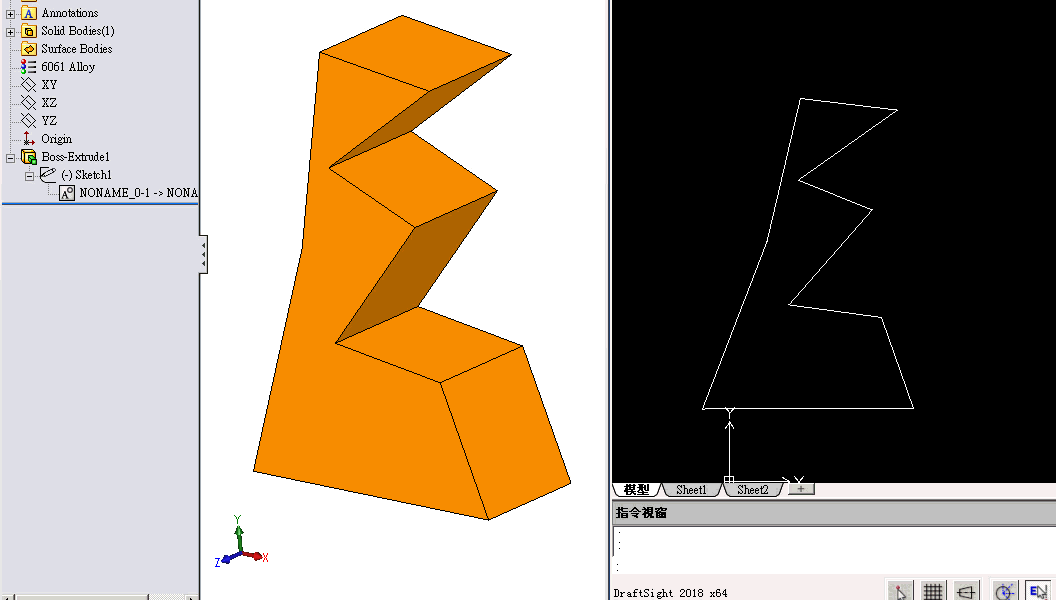

从简单的下手，先练习一个用图块进行关联。
零件1和零件2并没有配合的关系，做成装配体只是为了直观地观察关联变化。
) k/ R; ~9 _" d0 k; Z5 K' p" I如有错误之处，请大鹿哥批改。
: `; D  g% p; B( n8 @
; d8 X$ W$ u0 D; U2 |9 x

keilei001

大鹿 发表于 2018-10-15 18:03

5 f! R: w5 L  I% z) X4 f5 _; t8 n3.1 動態草圖塊
$ T5 a0 B3 J5 F请教大鹿哥，动态草图块的这个“动态”该如何理解？

大鹿

国人通病——咬文嚼字，但往往自身表达不清就高呼“理解万岁”，双重标准呀！
7 f& ?8 |. B, ~! t俺也不清楚“动态”该如何理解，但俺却可理解草图块的格式不一定是sldblk，也可以是dwg。

keilei001

大鹿 发表于 2018-10-16 00:14
国人通病——咬文嚼字，但往往自身表达不清就高呼“理解万岁”，双重标准呀！
) L; v9 V/ r: Q0 o( i4 H7 P9 C俺也不清楚“动态”该如何理 ...

% [2 N3 j/ S8 w6 ~' [1 M又跟大鹿哥学了一招

大鹿

keilei001 发表于 2018-10-16 19:21
2 N" H* q; S) L, g, D- \  ]8 [又跟大鹿哥学了一招

4 G. U3 t6 ?) i) y. d; Z谢谢K大积极回复。
7 [$ C* e* d5 J; |. c  E
另外看到砖家解答问题：
  t% j0 H- ?$ o5 Lhttp://www.3dportal.cn/discuz/fo ... 2&fromuid=14066
4 c8 h% O) {5 K$ u. P( b4 E所述的方法正好就是本帖32楼的2.3项，因为繁体的“嵌合”就是简体的“连接重组”。
4 H6 D. d, y8 a9 `1 M但相信完全看得懂30-33楼的人不多，
9 U- f4 u) C8 a7 E$ ?( b) e希望有义士可以帮忙“翻译”并详细解说一下，谢谢！

抒怀新

大鹿 发表于 2018-10-17 15:02
8 l9 [! \4 W+ {( a谢谢K大积极回复。
, \+ {: M6 K7 a% w5 y- C' _
另外看到砖家解答问题：

大鹿所言极是，能够完全看懂30-33楼的人估计不多，至少小抒很多都是第一次接触，
9 N& d4 d# _- _1 O3 ]有些也难以理解！
2 o7 Z7 P; S' Y7 n0 {5 Y5 b6 O不过这个“连接重组”俺倒是可以说说，希望各位指正：
俺有很多时候完成一个装配体后，老板总喜欢让我把其中2个零件放一起出图，
6 Y2 O# ~6 j8 y! T! k; [这个时候连接重组应该是最好的选择，
在装配体中编辑那个主零件，然后插入-特征-连接重组-选择你要放在一起的那个次零件，
5 w) O& G! x& H; p, S5 u搞定，但连接重组后只能是一个实体，所以要避免出现0厚度！
不知道俺只要说对不对。
/ Q' s# a, }7 t6 X

大鹿

抒怀新 发表于 2018-10-17 16:00
* G. L9 \3 _$ x* ~5 |6 ?1 y大鹿所言极是，能够完全看懂30-33楼的人估计不多，至少小抒很多都是第一次接触，
; l+ b9 }& w& A" l+ q有些也难以理解！
不 ...

请教抒大，多零件一起出图，怎么不直接利用装配体出图呢？

另外，还有没有其他更好的具体例子使用了连接重组？

keilei001

大鹿 发表于 2018-10-17 15:02
谢谢K大积极回复。

) _) }1 @% J' |4 k另外看到砖家解答问题：

+ o* Y  B- x4 u3 ^7 ~+ J& q% v, |这个教程，实在应该从头到尾练一遍的。
我现在正在做一个限期工程，每天早出晚归疲于奔命，要稍后才能做作业了。

抒怀新

大鹿 发表于 2018-10-17 16:22
请教抒大，多零件一起出图，怎么不直接利用装配体出图呢？

另外，还有没有其他更好的具体例子使用了连 ...

鹿大说的直接利用装配体出图是指新建一个配置，指保留连接重组那2个零件吗？俺目前还没有试过，可以请大鹿详细说说吗？
-----------------------------------------------------------------------
关于其它例子，俺目前“连接重组”只用于把原本装配体里的2个零件，合并为一个，
其它更好的例子希望有其他朋友来分享一下

抒怀新

大鹿 发表于 2018-10-17 15:02
$ h* n* _* Z! T' x谢谢K大积极回复。
1 h" l8 o7 L/ l1 Y. O$ B
另外看到砖家解答问题：

刚才有细看了一大鹿的教程，发现除了2.3的“连接重组外”只有2.1工作中有使用过！
-------------------------------
2 R3 u! w, P" H0 I" ~0 Z
2.通過組合件關聯：3 J) B; E% t; @; @! Q" J+ X
. A) E7 @8 ^- `
' G& t+ Y( g8 [. _3 {2.1 點●線●面/ m- V$ ?) p: x" e" g
% k1 F$ M3 C  o' I9 K好處:最直觀(相信是誰多人采用的方法)
/ f" b  {& k; C9 T3 m  B壞處: 容易產生循環計算(困擾大部份關聯設計者)
使用率: 中
1 `. B1 a9 T8 j& i3 D9 T5 n做法: 在組合件中編輯某個零件, 直接與其他零件關聯起來.
注意：如果被關聯的零件是個設計中的零件，就必須特別留神.0 U/ x2 R0 @' \& Z: h
(沒有附圖)

$ w7 K" b/ i- h-------------------------------------------------------------------------------
应该说这个关联是使用率最高的（对于俺）
俺基本上所有装配体中相连接的打孔的零件都是这样做，
比如A、B连接相连接，A零件的孔已经打好，那么B零件上对应的孔，
俺是在装配体中编辑B零件，然后直接引用A的草图，
这样好处：如果孔位置发生变化只需修改A即可！
  }! F' X7 D* L4 t9 M# ^) U( ?但教程说的容易产生循环计算   俺还真的不明白了

! \; o. [0 z4 z) s0 F5 |

287636713

瞎整下， 先跑路……
双方互借东西，你借我的，我借你的（也不做相关登记），时日一长，可能双方都搞不清楚东西的原归属问题了（大有可能产生物

品丢失）；假若设置一仓库（有管理员），借还物品必须先登记，然后统一到仓库领取或归还的话，应该会好很多吧；

大鹿

抒怀新 发表于 2018-10-18 08:54
! i5 w# u6 i' r鹿大说的直接利用装配体出图是指新建一个配置，指保留连接重组那2个零件吗？俺目前还没有试过，可以请大 ...

! e0 O7 H( ?/ C/ s9 q$ c8 T“新建一个配置”？？不利日后维护啊，子装配是否简单一点呢？
' v4 T* g( n3 P* c-----------------------------------------------------------------------------------
& N7 g. t/ `* ?6 z) C( M3 k3 @4 N再说多一遍：抒大的”为出图而修改模型“绝非好例子，非但质量变大，还存在合并实体的问题。
6 X0 f6 h  y7 c- D. y/ cps：抒大所说的“连接重组后只能是一个实体”并不正确，连接重组后是可以多实体的。
8 q' b4 q: Y* X9 n1 j: [8 L-----------------------------------------------------------------------------------
' w4 `) ?( F* d' G. P" ]简单举一个利用“连接重组”，就是后加工一些不应修改的多配置零件档案。
例如在一根六角螺栓的头部焊上手柄，只需在装配插入新零件并编辑，连接重组六角螺栓，再绘画手柄即可。
可能有人会说：『在新零件直接插入六角螺栓不就可以了吗？』，当然可以，但切换配置就比较麻烦了。
也可能有人会说：『复制六角螺栓的档案及改个新名字，那就怎么改动也没问题了吧？』，也当然可以，但有牵一发动全身的感觉，多配置的档案将比连接重组的档案所占据的硬盘空间大很多啊。

抒怀新

大鹿 发表于 2018-10-18 12:16
“新建一个配置”？？不利日后维护啊，子装配是否简单一点呢？
4 ], i' w# B5 B% t9 e& C-------------------------------------- ...

感谢大鹿回复！
刚才试了一下，的确，“连接重组”可以形成多实体，之前俺说的有误！看了大鹿举的例子，很受启发！
