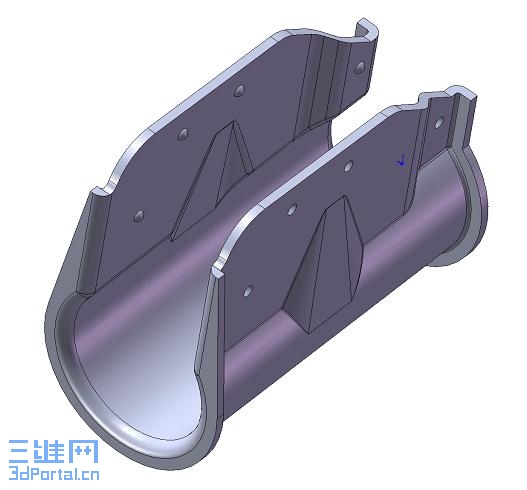

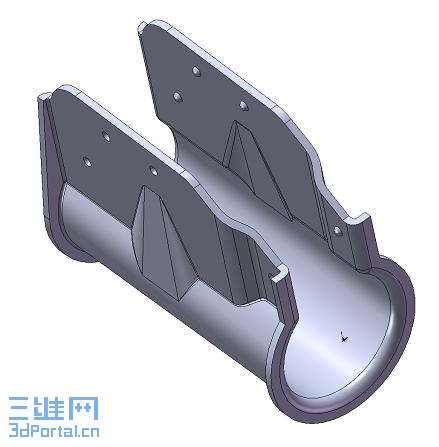

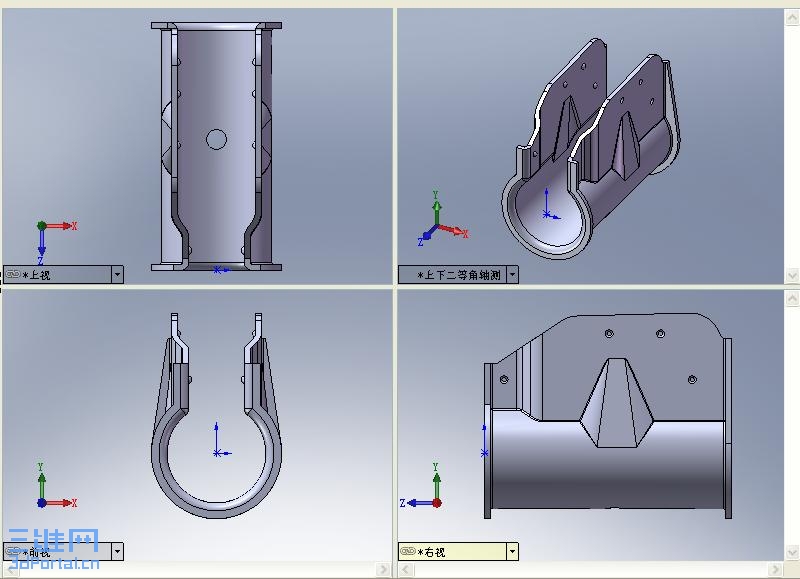

高手帮忙，冷轧钢板冲压件上的加强筋处如何做？附外国客户做的图(我却做不出)

zj-jn · 发表于 2006-12-14 12:48:30

不好意思，我难得上这个网站，你的东西我给你发到邮箱了，是我自己的产品，希望能给你起到参考作用。

任生 · 发表于 2006-12-14 13:05:05

我这就去邮箱去看看

谢谢

任生 · 发表于 2006-12-14 13:11:55

我刚看了邮箱还没有收到你发给我的邮件

文件大吗？不大的话发到这个贴子吧这样大家都可以学习一下啊

任生 · 发表于 2006-12-15 12:23:04

加强筋在什么时候加上去啊

有高手来解答一下吧

heyantian · 发表于 2006-12-15 18:27:21

模型不难，我觉得先实体造型（完全板金造型后边很难操作也取不到准确的展开数据，觉得没啥必要）然后借用其他的软件进行展开分析如blankworks、autoform等。
没必要非要用一种软件来处理，那样会很累，在企业里还是追求实效的。

zqm · 发表于 2006-12-15 20:12:28

我也喜欢用实体，不喜欢用钣金。我在开始学SW的时候跟着教程做的一个复杂的模型，那时SW还没专门的钣金模块。是用曲面作的，好麻烦。后来就很少用了。平面图看起来是不直观，好难看的，简单的一个东东布满了乱七八糟的线条，若遇到二维图难看明白的，我会附上一个测视图。
你的模型要分开来作，能用实体的就尽量不要用钣金，用钣金的可单独作一个零件，象实物一样，在装配体中焊接它!若要作钣金(从你的实物图看)需要用到钣金的成形工具(可自己制作这种工具)。筋何时加都不是问题，焊接的筋板还是用单件实体吧。
要符合生产实际的加工工艺才行!

任生 · 发表于 2006-12-16 12:50:14

我不需要将零件展开只要能画出来就可以了

如有时间能不能帮看看如何具体的画出来那？

最好能发个零件文件上来谢谢先

pucua123 · 发表于 2006-12-17 10:52:01

曲面造型很重要，
造型好后加厚
SW的钣金做不错这个功能的。。

xuhongejo · 发表于 2006-12-18 01:30:52

大家说得很热闹，却没有几个动手的，发一个给大家继续讨论。

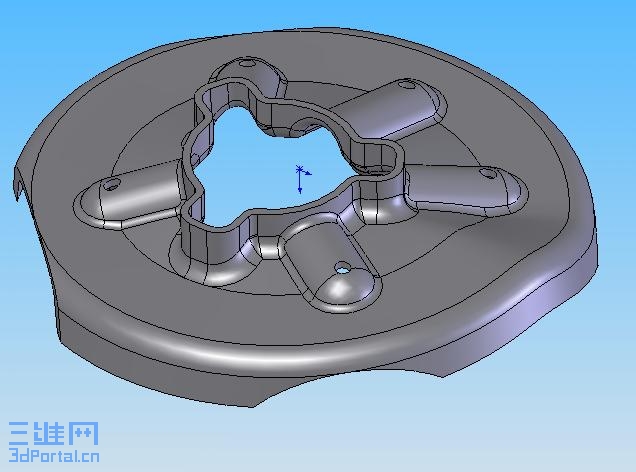

1.不管是从实体抽壳或是从曲面增厚都可以成型，建议用曲面。
2.螺旋扫描路径一定要安图纸要求。
3.圆弧肋放样或者扫描的路径和截面一定要找准。
4.设计时各尺寸应处理好，否则可能抽不了壳或者增不了厚。

[ 本帖最后由 xuhongejo 于 2006-12-18 07:34 编辑 ]

任生 · 发表于 2006-12-18 09:17:17

太好了又来了一位高手

原文件能发上来吗？？大家都学习一下

任生 · 发表于 2006-12-18 12:40:51

形似最上面要有个平面与螺旋弹簧接触的

任生 · 发表于 2006-12-20 08:27:02

我画完了就发上来

任生 · 发表于 2006-12-21 10:22:04

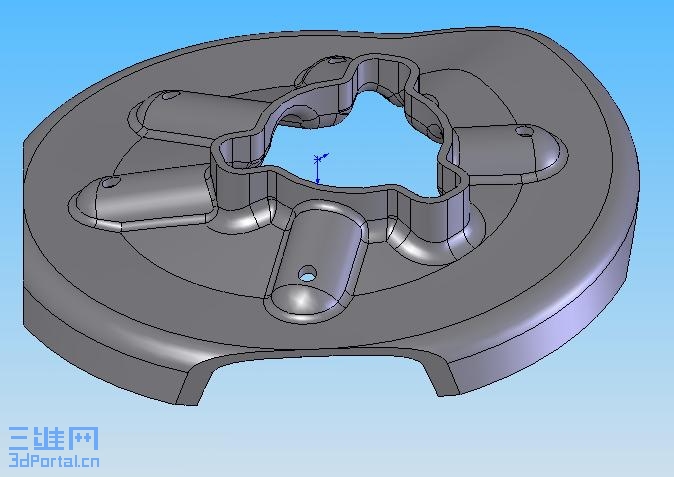

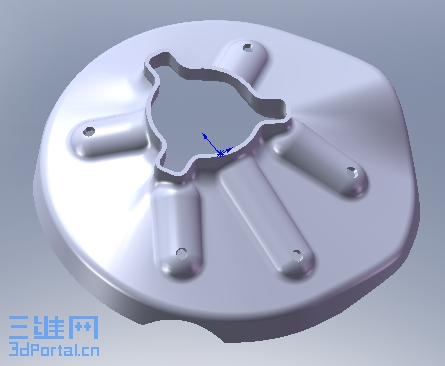

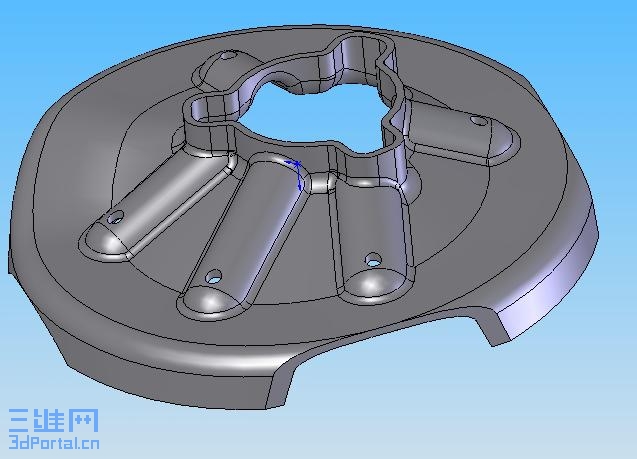

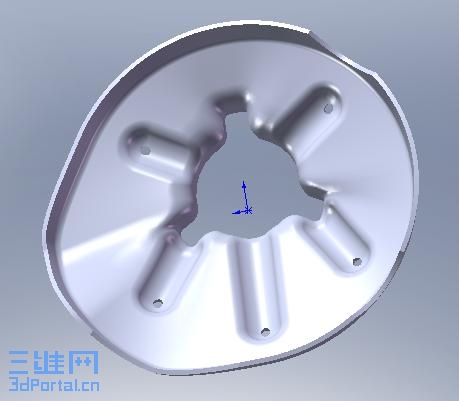

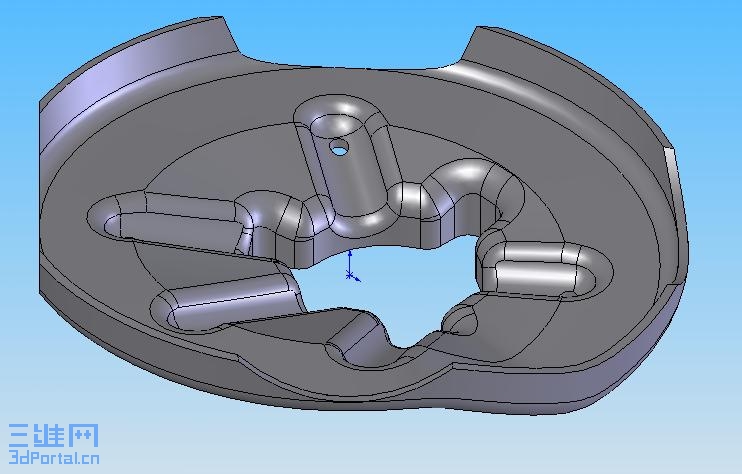

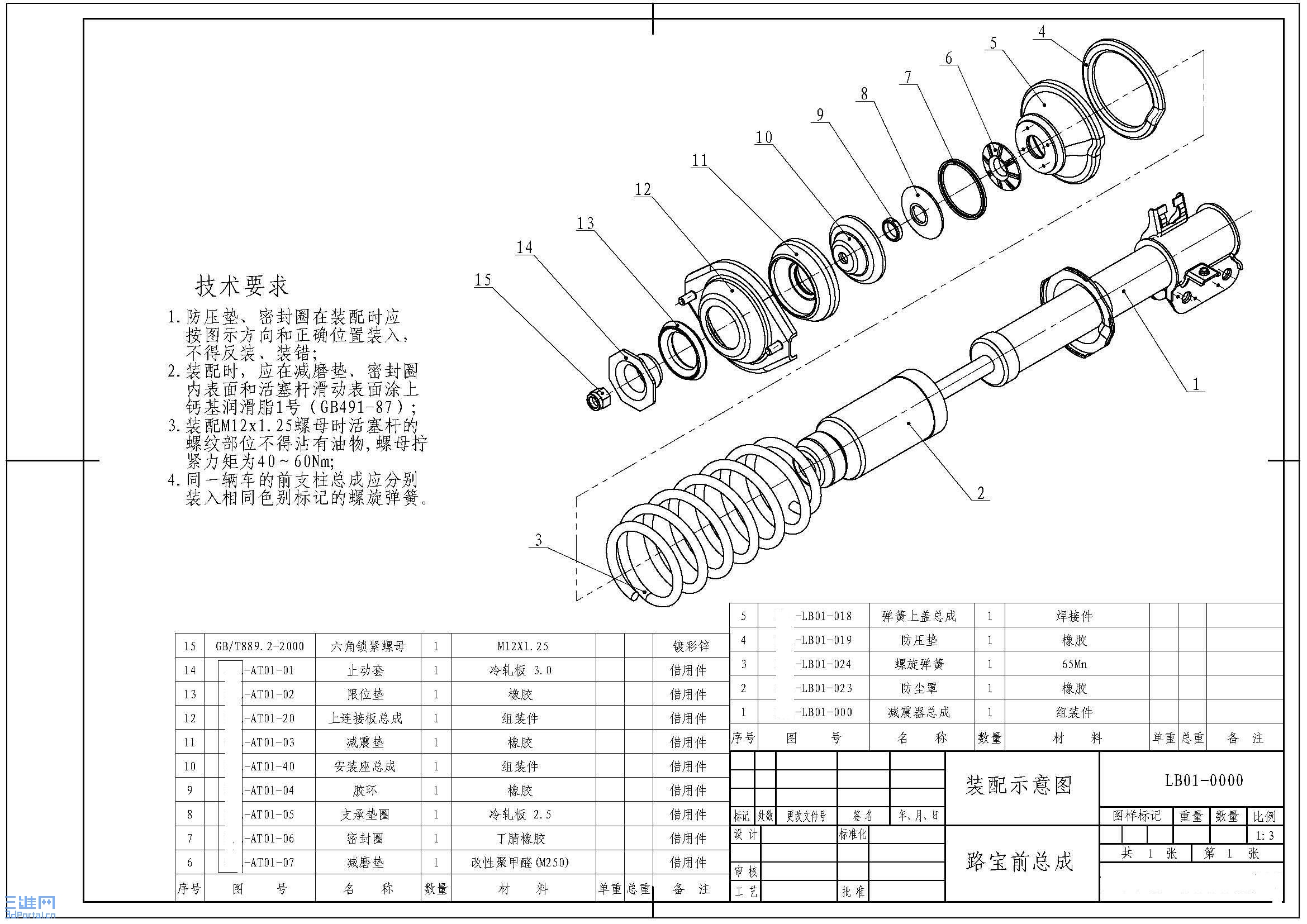

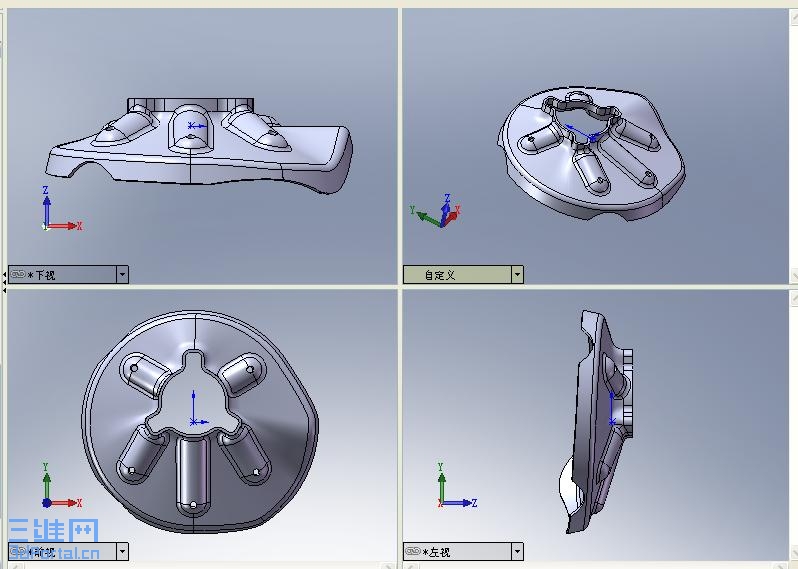

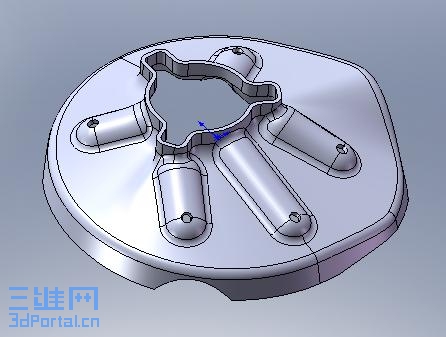

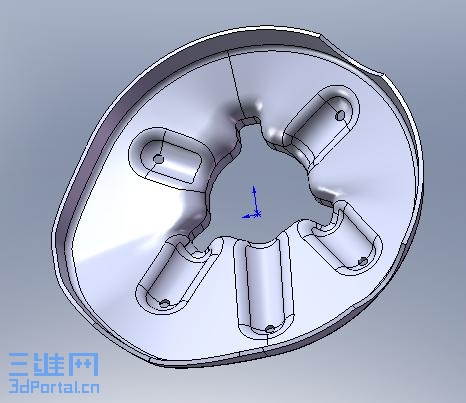

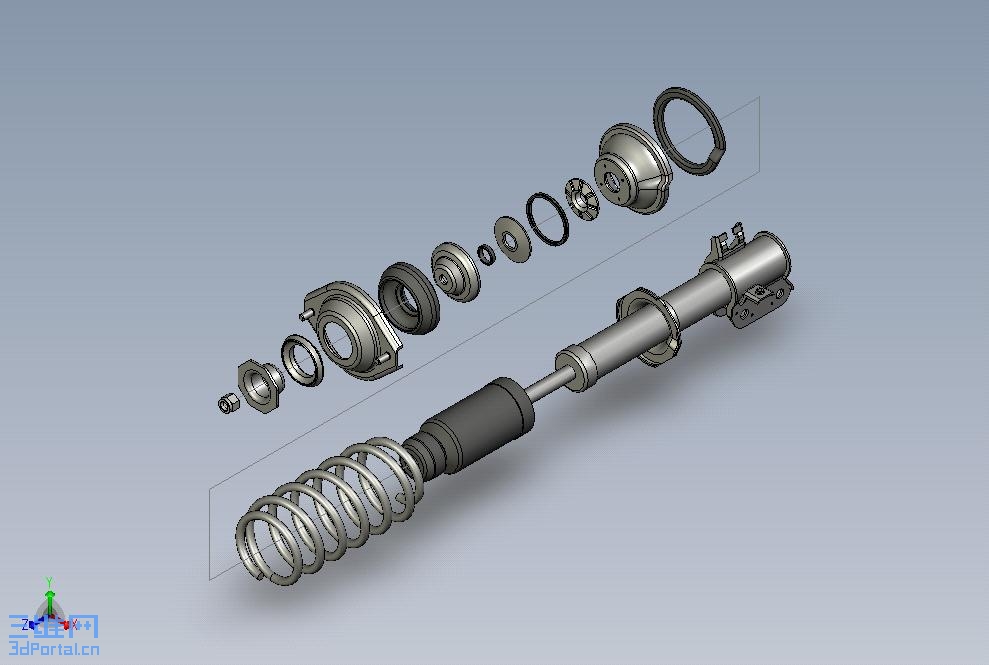

我成功的画出来了发一张图给大家看看但我画的不是马自达的那个我画的是另一个马自达弹簧托盘上的加强筋还没有解决大家给点意见啊

[ 本帖最后由任生于 2006-12-21 12:06 编辑 ]

lclgye · 发表于 2006-12-21 21:02:33

最近刚好在学这方面的内容,看不懂啊,能否把步骤发给我,让我学学!!谢谢!!!
22896944686_cn@sina.com

任生 · 发表于 2006-12-22 10:29:55

软件只是个工具不会设计只能当个制图员

任生 · 发表于 2006-12-23 09:05:56

看来很久没有高手经过了

贴子都沉底了自己顶一下吧

期待高手

任生 · 发表于 2006-12-23 11:53:39

上传原文件给大家看看

quick3d · 发表于 2006-12-30 16:00:36

怎么会这样啊。
难道是引导线少

徘徊 · 发表于 2006-12-30 19:28:43

我下载源文件看看，很感兴趣吆

yy021218 · 发表于 2006-12-30 22:53:19

高手云集啊！向大家学习啊～

任生 · 发表于 2007-1-6 11:41:07

别沉别沉高手快来解决最后一个冲压加强筋的问题啊

期待高手

徘徊 · 发表于 2007-1-6 20:25:41

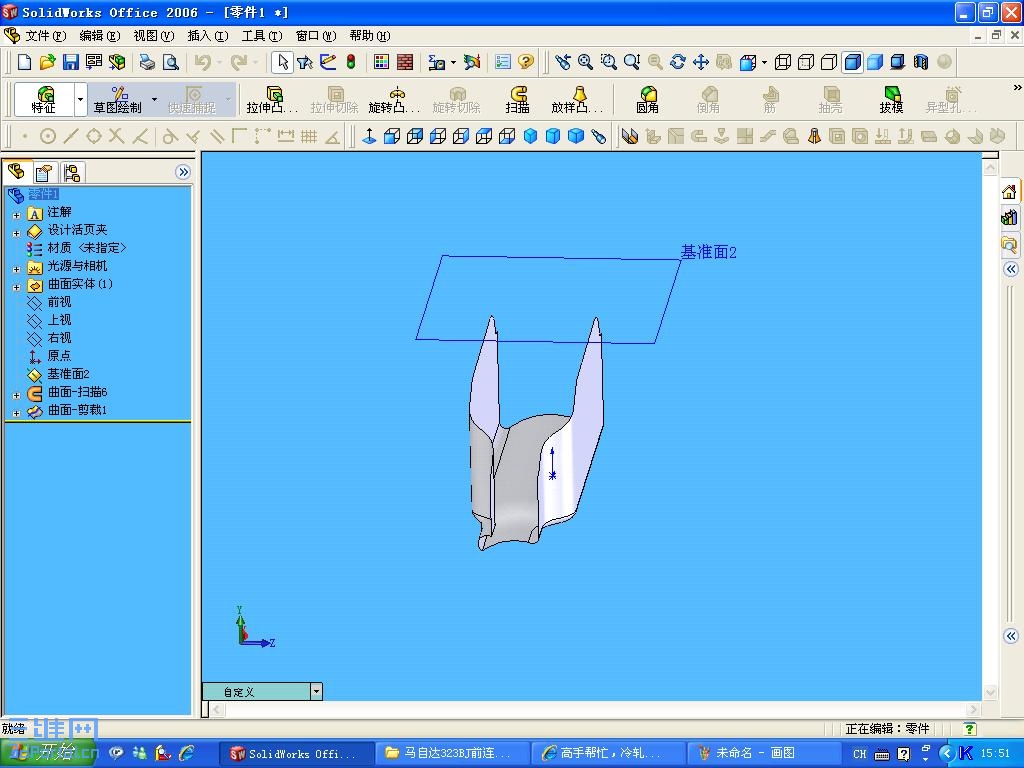

我做的成形工具，不知道这样行不

任生 · 发表于 2007-1-7 12:50:12

谢谢 47楼

我先下载下来看看

sunyxu · 发表于 2007-1-12 11:40:39

TopSolid也支持在实体中成型,然后脱壳生成均匀薄壁,再转换成钣金实体.SW是无法将此零件转换成钣金的,而且也无法展开,计算毛胚下料面积. TS内集成了AutoForm.可以将有延展变形的零件展开计算. 功能很强大的.

渔樵 · 发表于 2007-1-17 12:34:40

好久没人回复了，这个零件有点意思，做了下ｌｚ看看！
