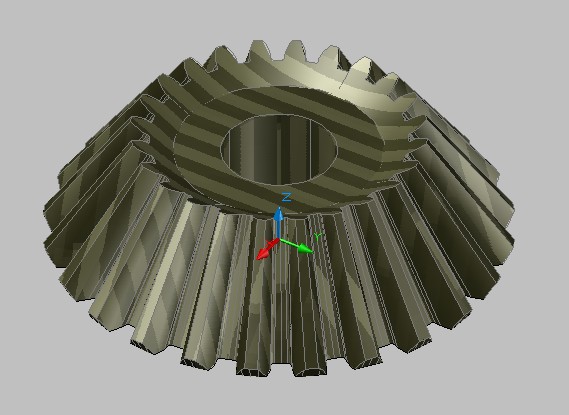

我的参赛作品 锥齿轮
大概制作过程/ G0 Y1 w9 y7 @6 g4 P" U+ G
1，绘制齿轮的主视图 （由于电脑软件和硬件性能的限制，我用圆弧代替了渐开线绘制了齿轮）0 |6 }. F: X, }: b6 v& W) y" Z
2，修剪平面图，仅保留一个齿，转化成面域
$ U: @" L# N$ ?8 G+ r3，复制这个面域到Z方向上一点，然后缩放复制生成的新面域
# j# g+ z' H2 @% Y9 }4，使用CAD2007的新功能--放样 制作出锥齿轮的一个三维齿
6 q) I4 u$ X# e1 X1 \. I5，阵列这个三维齿，然后并集运算，生成一个完整的锥齿轮，
) W {4 P% I. c1 |6，适当修改

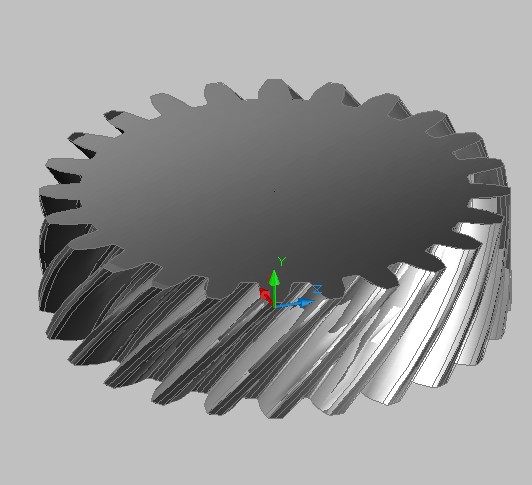

/ G; D2 G5 k3 b9 T' Z6 G( |斜齿轮的制作方法与上述类似
8 l* p1 g8 d, h6 R1 l, F% w/ Q) J [, ?我曾试图现绘制一个完整的齿轮的面域，然后复制-缩放-放样，但是程序总是失去相应，于是我该用上述方法
$ V( f) |9 A$ z% s) U, @总体感觉放样功能需要较高的计算机配置 我做的时候很卡* a2 B* h7 `! ^/ |
