链轮链条专帖（关于链轮链条的一切讨论请在此跟帖）

cw1638 · 发表于 2007-9-13 23:21:25

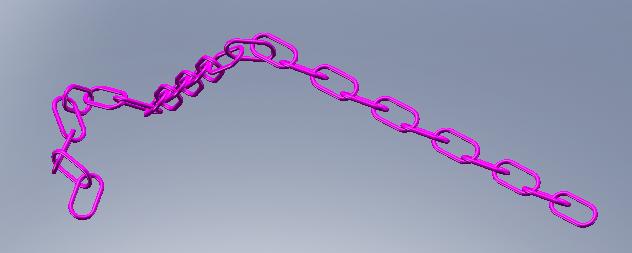

最近在出工程图时遇到个小问题,就是用一根链条拴一个零件(钥匙上的链条) 零件(装配体)我也不会画.
不知道是否可以在SW中描述出链条的属性,大家有空试试发上来让大伙瞧瞧

木林森 · 发表于 2007-9-14 11:16:24

比较痛苦

chenjun520601 · 发表于 2007-9-17 13:03:11

呵呵，我也正在做一个输送带的设计~~正想查找一下这方面的知识~~

xuezhongfei2002 · 发表于 2007-9-18 21:07:03

我说一个笨办法，我用过，我先从MDT里调出需要的链轮，然后导入到SW中，然后再作拉伸就可以了。

chenjun520601 · 发表于 2007-9-23 11:29:49

原帖由 hanyujie121 于 2007-6-1 23:26 发表 http://www.3dportal.cn/discuz/images/common/back.gif: V+ r: a0 V& @3 m8 @4 {$ O
可以先作一个然后画出链条的连接区域采用草图驱动的阵列来实现

麻烦你具体说一下，具体怎样用草图来驱动

chenjun520601 · 发表于 2007-9-23 11:30:58

我的TOOLBOX里面怎么找不到链轮怎么回事呀？

chenjun520601 · 发表于 2007-9-23 11:34:32

请问楼上的是一个装配体还是一个零件画出来的？如果是装配体，又是怎样约束的？

chenjun520601 · 发表于 2007-9-23 11:36:06

能不能发个PARTS出来让大家学习学习呀？我也正需要呢，期待中……

chenjun520601 · 发表于 2007-9-23 11:36:49

要一环一环的装配起来吗？那样也太多了吧？

chenjun520601 · 发表于 2007-9-23 11:39:46

原帖由 33453866 于 2006-12-1 08:55 发表 http://www.3dportal.cn/discuz/images/common/back.gif- a8 @ P. V0 R! s1 `6 B% A
采用０７的皮带功能，皮带即为链条的中心线，

啊？请问一下是在哪里调出来的？我用的就是07，不过还没用过皮带功能呢，惭愧！

mpy2003 · 发表于 2007-9-24 08:58:28

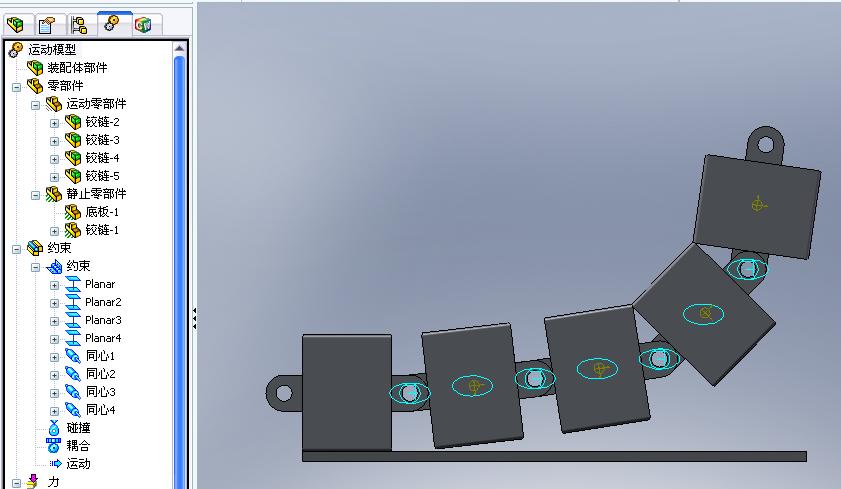

你们说的都是齿轮链啊,有没有人知道我这个链条要怎么仿真呢?
让链条下摆到板上就停止,要怎么做,请指教.

还有就是链条与链条间有限位的,如果没有那个板,要怎么让链条与链条间那个限位起作用?,
我需帮助,谢谢大家!!!
如果有哪位能做出来,请联系我:lh200810@sina.com.万分感激

yzxhm · 发表于 2007-9-24 18:53:35

链条画，装配挺烦SOLIDWORKS为何没有插件，UG有插件。

xufen117 · 发表于 2007-9-26 09:33:11

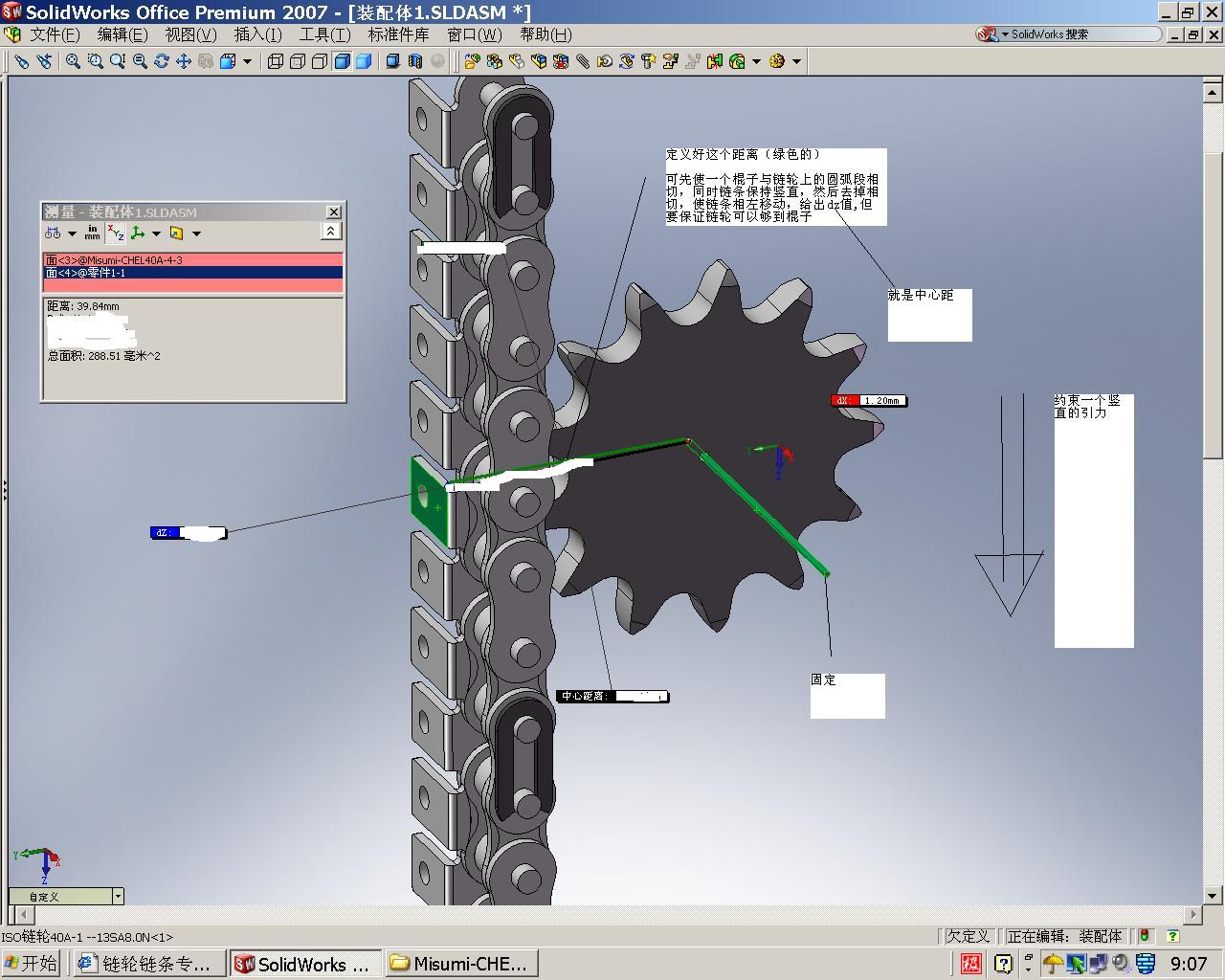

我也和大家一样尝试了许多办法，也没什么完美的解决办法，现在网上的都是用一些什么阵列的方法，有的还只是在画成一个零件，这样是没有办法在装配体里进行模拟的。我曾经一节一节的画过，包括什么套桶，链板，销轴的都有，进行模拟，结果机器不堪重负，后来就几节跑了一个直线段。我的方法很简单，首先是做上下竖直的两个（先一个也可以）链轮，然后将一段链条放上来，见图。做好后就可以模拟了，那个dz值（dz其实不是中心距，为方便大家理解我让它代表中心距）大家可以多试几次．这样可以作成直线段的模拟．圆弧段也是相似的，但要去掉链条竖直的约束，并且要先做最顶端的圆弧段的同心，再给出距离在去掉同心．或者你可以把整个圆弧段都按装配时的约束好，最后去掉约束．圆弧段的我没试过，直线段的是可以做的，而且对大家的机器是一个考验啊，暴卡．

这样做出来是没有什么意义的，实际生产中用不到这种模拟，我做做也只是想去证明ＳＷ是可以做这种模拟的

这种方法其实就是让ＳＷ他自己去求碰撞的解．给个动画吧，

[ 本帖最后由 xufen117 于 2007-9-26 09:45 编辑 ]
