我的产品——电枢

dongchongxiacao · 发表于 2007-12-8 10:38:19

把你的电枢传过来我瞅瞅，看我能帮你否。

yuiop3600 · 发表于 2007-12-8 10:58:44

齿形是不是用单齿扫描而成？

yuiop3600 · 发表于 2007-12-8 11:01:10

原帖由 dongchongxiacao 于 2007-12-8 10:38 发表 http://www.3dportal.cn/discuz/images/common/back.gif
5 C e, V( B# X5 B! ~把你的电枢传过来我瞅瞅，看我能帮你否。

星期一，我给你参数。要不要平面图？

dongchongxiacao · 发表于 2007-12-8 11:20:35

3D+2D源文件便可。齿轮参数随便

lhsum · 发表于 2007-12-8 12:04:33

真的很逼真，不知道学起来麻烦吗

dongchongxiacao · 发表于 2007-12-8 12:20:12

应该说想学就不要怕很麻烦，无论用什么软件都有它的难度，就是要看你的绘图技巧掌握的怎么样，有些东西不一定要按照教材去生搬硬套，教材只是给你提供一个参考，而更重要的是你应该从中找出适合你自己应用的方式而已。

yuiop3600 · 发表于 2008-1-6 10:12:40

原帖由 dongchongxiacao 于 2007-12-8 10:38 发表 http://www.3dportal.cn/discuz/images/common/back.gif' S4 w" u j+ |, r) ?1 [# U) A
把你的电枢传过来我瞅瞅，看我能帮你否。

谢谢您！这是小齿轮参数：模数--1.34；齿数--13；压力角--20度；变位系数0.24；齿顶圆直径ф20.6；齿轮长度22。

dongchongxiacao · 发表于 2008-1-6 12:37:25

原帖由 yuiop3600 于 2008-1-6 10:12 发表 http://www.3dportal.cn/discuz/images/common/back.gif
9 Q& `# r; Z: R8 T% N- N8 n
5 V5 I% j4 Q+ j9 P& I5 s谢谢您！这是小齿轮参数：模数--1.34；齿数--13；压力角--20度；变位系数0.24；齿顶圆直径ф20.6；齿轮长度22。

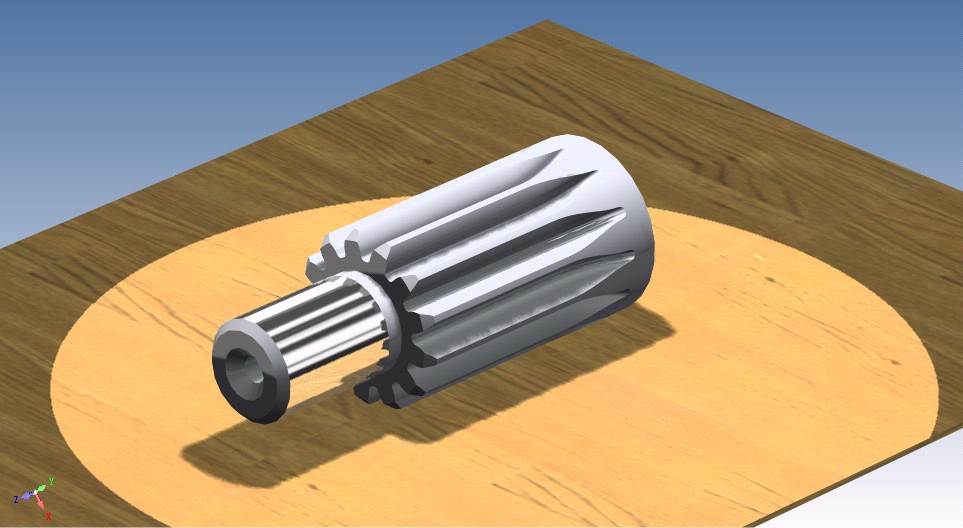

兄弟，是不是这样的？对与否只是给你提供参考，再者画齿轮要想与实物一样那就要在两维草图上下功夫，比如说你要做干涉检查那就必须做一个与齿轮一样参数的草图才能生成正确的齿轮。另外话这种滚刀齿轮要注意滚刀的圆弧半径，以及齿轮的有效工作长度。做出来的图才能近似实物。
在此附上源文件，你可以在没完工的部分补上自己的零件。

[local]3[/local]
[local]4[/local]

dongchongxiacao · 发表于 2008-1-6 12:41:11

原帖由 yuiop3600 于 2008-1-6 10:12 发表 http://www.3dportal.cn/discuz/images/common/back.gif
4 u/ u) |, m, l6 C- G3 b' z: Z% E" x1 z, D7 m
谢谢您！这是小齿轮参数：模数--1.34；齿数--13；压力角--20度；变位系数0.24；齿顶圆直径ф20.6；齿轮长度22。

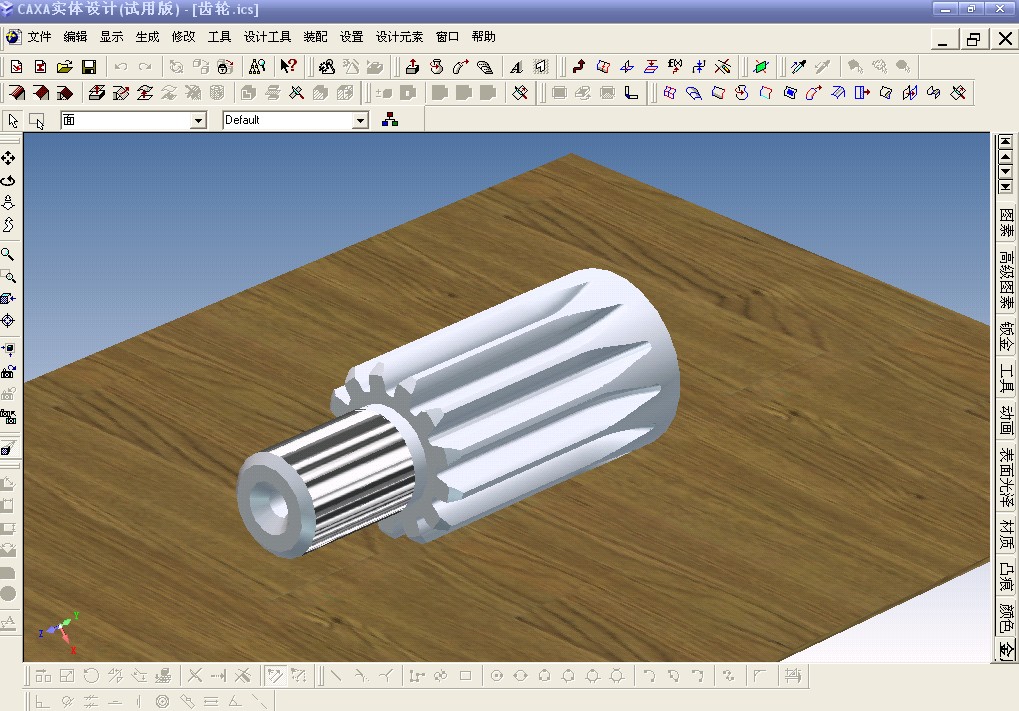

根据你的参数我草草画了一个不知对否？如果你要做干涉检查，那就要生成一个正确的两维草图。画滚刀齿轮一个要注意齿轮的有效工作长度，二时要注意滚刀的圆弧半径，所会出来的图形才能近似实物。
附上源文件没有完工，缺损部分你自己填上。

[ 本帖最后由 dongchongxiacao 于 2008-7-22 11:21 编辑 ]

yuiop3600 · 发表于 2008-1-6 13:32:42

老师速度真快！谢谢！图我已下！就是做齿形这一步，还不太懂，像是用扫描切除作的

:loveliness: ，草图的齿形，做的很好，不知道用什么方法成形:loveliness: :loveliness: 。要是老师做一个教程就好了。
后面可能还要麻烦老师，您的电枢用的是圆铜线，我的电枢是扁铜线，我没有办法做成实体

;) ;) ，不知老师愿帮否？

[ 本帖最后由 yuiop3600 于 2008-1-6 14:00 编辑 ]

yuiop3600 · 发表于 2008-1-7 06:49:45

老师您的渲染做的真好，能把磨削面渲染出来，能否也把这个方法教教我们？

dongchongxiacao · 发表于 2008-1-7 08:55:38

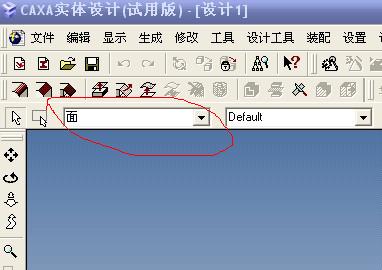

在拾取过滤框中选择面，在渲染中选择金属，铬，便可以了。

[ 本帖最后由 dongchongxiacao 于 2008-1-7 11:48 编辑 ]

wanyy · 发表于 2008-1-23 12:44:18

做的真好，佩服你了。

yanchengyang · 发表于 2008-1-30 19:47:52

不错，轴是不是短了点？齿轮可以在工具中吊用

KR1538 · 发表于 2008-2-26 07:51:15

大师傅，你真厉害，能留个常联系的方式吗？我也是作汽车电机设计的，我叫赵进 15858441323

dedong_521 · 发表于 2008-2-26 11:24:28

不错，确实很好，学习了

wangqf77 · 发表于 2008-2-29 08:07:18

做的真好，佩服

jiang116 · 发表于 2008-3-2 15:10:40

做得不错，值得学习！

baimeigui001 · 发表于 2008-4-10 22:37:29

学习中

bofeng · 发表于 2008-7-21 18:27:15

确实是牛人哦，要多多的向你学习了

395261736 · 发表于 2008-7-21 22:13:27

支持，下了后学习一下，不会再请教。

哈俗戒1965 · 发表于 2008-7-21 22:40:48

让CAXA友一起学习。

hney8931 · 发表于 2008-7-23 16:37:08

看来真是高手，我要好好学!

南工北住 · 发表于 2008-7-23 16:48:28

同行做的真不错
汽车起动机的电枢最吃功夫了
动力核心所在啊
不过我是负责品保的
画的是什么型号的QDY?
给哪里配套啊

hney8931 · 发表于 2008-7-23 17:35:15

问一下，我的没有金属这项，怎样添加，我的是2008
