大家说说SW工程图不能代替AutoCAD出图的原因

sxbd1974 · 发表于 2008-1-1 19:07:28

我也感觉到SW的工程图功能很好，但要熟练掌握需要时间的

zimo · 发表于 2008-1-2 09:45:50

这样改的还只是图纸格式，而不是工程图模板，图纸格式和工程图模板是两个概念啊！图纸格式只有标题栏之类的东西，而工程图模板除了可以包含图纸格式之外还可以包含标注样式等更多的信息。零件也有模板，零件的模板又怎么从模板A直接替换为模板B呢？请高手指点！

lizujun1975 · 发表于 2008-1-2 09:53:48

我用SW直接出图，效果很好，唯一的遗憾是横幅只能横放纸才能打印，如果打印A1横幅图纸，我只能转存成CAD图纸再打印，因为我们的绘图仪最大打印A1图幅的图纸（竖向走纸）

mr.lee · 发表于 2008-1-2 09:59:54

我认为，如果能熟练掌握应该可以替代cad

任生 · 发表于 2008-1-2 16:51:37

原帖由 jackie_lee 于 2007-12-31 17:16 发表 http://www.3dportal.cn/discuz/images/common/back.gif; U' w, R% M; V% Z; S/ A! r& Z
有时为了应急，而不按照比例改图，SW是做不到的，ACAD的二维还是独步天下的。5 ^" L; l* p( w! Z4 i& H# S; m
现在很多国外客户还在使用ACAD做方案设计，产品要得又很急，你用SW的三维慢慢搞，是不能按时交差的。

在工程图模块里直接用草图绘制和ACAD是一样的啊!!

任生 · 发表于 2008-1-2 17:01:25

原帖由 zimo 于 2007-12-30 14:31 发表 http://www.3dportal.cn/discuz/images/common/back.gif$ @7 ]/ m" R* w$ d
4 S. d4 ?/ |' C: g/ J0 W; H3 [

9 g* B! |8 l/ J( M& M9 p我也找到一种解决问题的办法，要用到SolidWorks Explorer，做了个简单的教程，我称之为“偷梁换柱”，第一次做教程希望大家支持。

这样基本达到了我想像中的结果了.我具体试一试再回话

wuuuuu · 发表于 2008-1-2 17:43:35

原帖由 qdlyx 于 2007-12-31 17:06 发表 http://www.3dportal.cn/discuz/images/common/back.gif! s1 Q8 s* R6 x+ [" `
SW在一张图纸上能做多个无关的图吗？CAD可以做到，只要图纸足够大，就可做多个。外国图纸有这个习惯。

当然可以了。
选大点儿的图纸，然后插入一个模型，多做几个你想要的视图
第二步，再插入一个模型，然后再做视图。
第三步，可以重复第二步，呵呵
很多零件的图就在一张图纸上了。
如果你喜欢CAD的话，也可以把SW的工程图另存为DWG格式的，然后在CAD里面再编辑。
我也经常这么做。
怎么方便怎么来呗。

zqm · 发表于 2008-1-3 18:03:57

原帖由 zimo 于 2008-1-2 09:45 发表 http://www.3dportal.cn/discuz/images/common/back.gif6 X+ F5 A8 \2 h" Y! }
这样改的还只是图纸格式，而不是工程图模板，图纸格式和工程图模板是两个概念啊！图纸格式只有标题栏之类的东西，而工程图模板除了可以包含图纸格式之外还可以包含标注样式等更多的信息。零件也有模板，零件的模板又 ...

sw2008可直接拷贝的，不知这样能否达到你的要求？

pzhzs · 发表于 2008-1-3 18:10:05

做装配图的明细表不是很好，我现在单件图用sw出，装配图用pccad出。

zimo · 发表于 2008-1-4 20:44:54

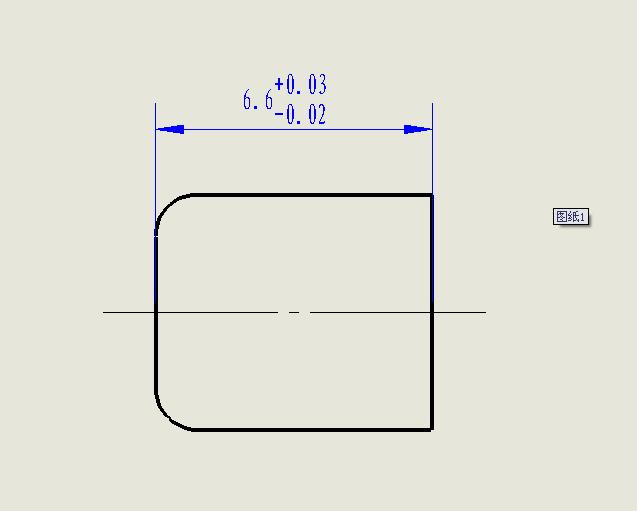

尺寸标注标准：ANSI

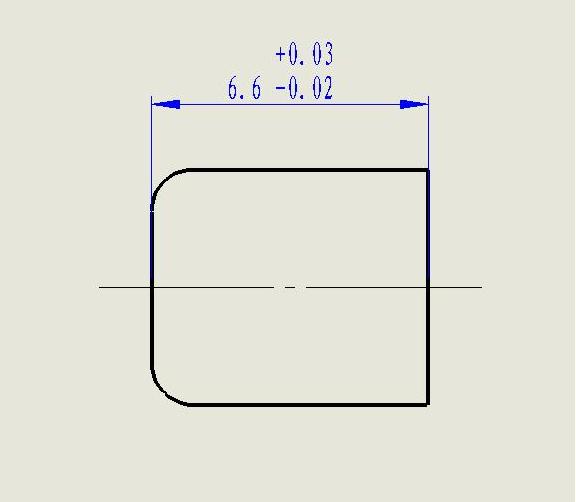

尺寸标注标准：GB

我发现尺寸标注标准只有选ANSI时能出现第一种效果，其它的标注标准的公差样式都是后一种，谁知道哪里可以单独更改这个样式。

[ 本帖最后由 zimo 于 2008-1-4 20:48 编辑 ]

zimo · 发表于 2008-1-4 21:04:39

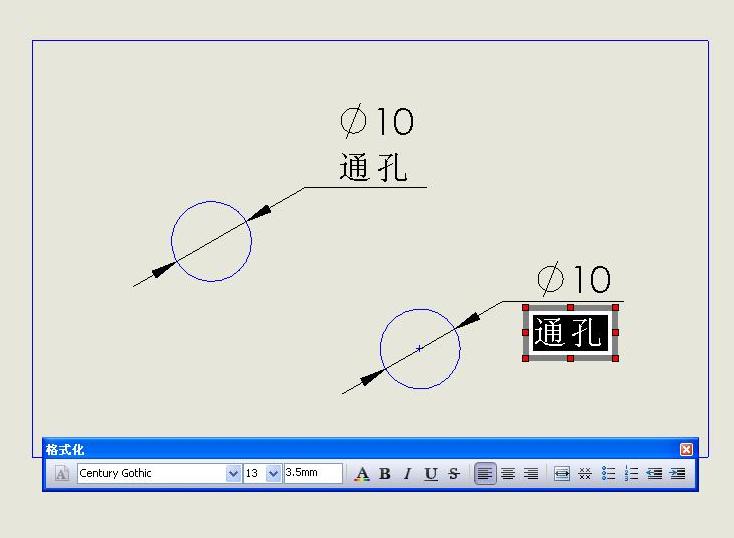

尺寸后面添加的文字回车换行后仍然显示在尺寸线上面，为了让文字显示到下面，我只能通过添加文字注释的方式实现，但这样调整尺寸线位置时添加的注释不能随尺寸线一起移动，还要单独移动文字，有点麻烦。谁知道怎样设置能让尺寸后面添加的文字显示在尺寸线下面。

dengshaogeng · 发表于 2008-1-7 14:42:24

楼上的问题我也想知道，我下载过一些模板，有的就可以回车后，使输入的文字在尺寸线的下面，不知道是怎么设置的。还有剖视图的剖切线引线，也不知道怎么设置。

mingalice · 发表于 2008-1-7 15:56:42

我还是习惯CAD出图...
如果专机的话.在同一个版板.更直观点..

dwsxsl · 发表于 2008-1-15 18:45:49

总的来说solidworks零件工程图和装配体工程图在标题栏和明细表方面做的还是不到位！！！！！！！！！！！！
比如 1.无法在工程图中调入单线体字体
   2.明细表表头无法实现总量、单重、重量的国标格式
   3.标题栏中自义定属性连接文字无法实现自动压缩，建议和proe一样采用表格定义标题栏，这样就能更好的控制填充文字
   4.明细表数据无法导出为电子表格格式，建议增加电子表格导入和导出功能

xinzhu · 发表于 2008-1-15 19:48:51

sw07的明细表已经可以直接导出为excel格式了，点明细表左上角会出来一个十字箭头符号，再点文件栏下的另存为，选excel格式就可以了。

pcadsl · 发表于 2008-1-16 12:37:10

SW直接程图还没INTECAD方便,不过动态尺寸真的太好了.努力改SW直接出图!!!

告诉自己 · 发表于 2008-1-16 12:55:19

原来我都是SW转换CAD出图纸的，不过现在的单位要求全部用SW出图纸，看来要学习了

g19hdj · 发表于 2008-1-16 13:09:03

solidworks在文字编辑上比ACAD差些,出大图可以拼打,只在拼打时不如ACAD放便,用多了制图能力会后退.

zimo · 发表于 2008-1-16 13:27:38

我现在很少用AutoCAD了，直接用SW工程图出图，出图的效果感觉比CAD还好，而且可以方便地加入三维图，剖切面等，大大方便车间了工人识图。

albertini · 发表于 2008-1-16 14:29:55

出图和设计根本就不是一个档次讨论的问题，这就是区别，就看个人具体侧重哪方面了
solidworks工程图用好了完全可以抛弃cad

wanzs · 发表于 2008-1-16 14:56:10

完全可以替代，但是要选好的模板才行

dqhhero · 发表于 2008-1-16 15:20:58

个人认为如果SW掌握好了,不要ACAD也是完全有可能的.

ryouss · 发表于 2008-1-16 17:41:41

在標注公差上還是AutoCAD方便,如要標注+0.1,+0.25時,SOLIDWORKS只能顯示+0.10,+0.25(固定兩者公差,要同時小數點兩位)

bobtang · 发表于 2008-1-17 10:38:26

sw蛮好的哦，工程图也蛮好的哦，我现在也不用CAD了

渔樵 · 发表于 2008-1-17 10:57:23

ＳＷ确实能出工程图，也很负荷规范，但是机器性能跟不上就算了，编辑起来累死了，现在都是用来生成投影三视图，在到ＣＡＤ里标注，编辑。
如果没有规范化ＳＷ的效率是得不到真正的体现的。包括模板，数据共享，文件管理
