画了一个礼拜的法兰图纸

唐豹 · 发表于 2010-4-14 09:34:14

应该是有原因的下来看看

周波213213 · 发表于 2010-4-22 12:40:01

楼主加油啊！我支持您，不过可以用参数化设计，就用不了那么长时间了!

CWIA · 发表于 2010-4-24 21:33:25

楼主是太有空了吧

raymondou · 发表于 2010-4-26 11:27:05

由于上次发上来的法兰图纸大家都还比较喜欢，今天把刚画好的法兰图纸传上来，给大家工作上带来一点点方便吧！
法兰类型：带颈对焊法兰
法兰类型代号：WN
标准号：HG20595
压力等级：2.5MPa

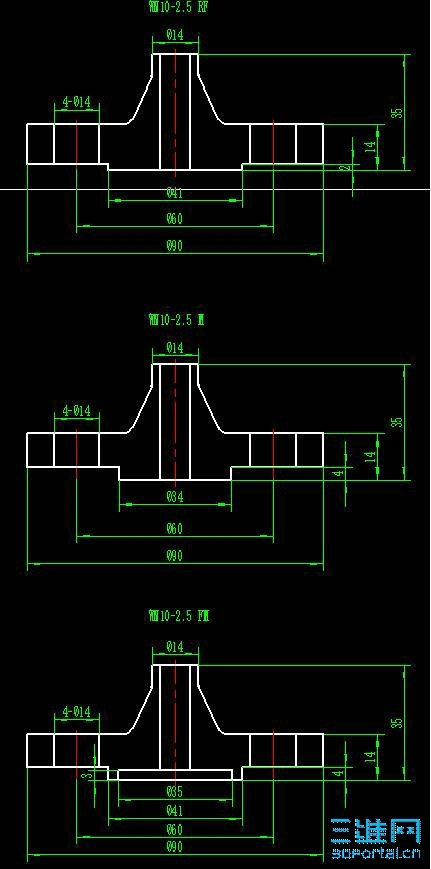

说明：每一个规格的法兰我都画了三种密封面，分别是:RF,M,FM.见贴图。制图软件版本：CAXA2009R3.
