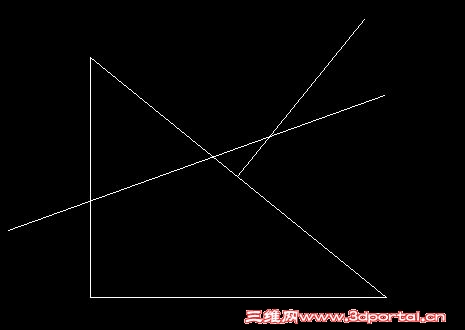

CAD作图，大家看看怎么做，看上去好像不难。

whilster · 发表于 2010-7-8 14:36:22

我用的AUTOCAD2004版本，用相切，相切，相切好像不行，用6，7楼的做法貌似也不行啊，三点化圆时，找不到切点，只能捕捉到A点啊？

as007925 · 发表于 2010-7-8 21:06:33

6，7楼的方法不是相切、相切、相切，是三点画圆（3p）。6楼A点是捕捉端点，两直线是捕捉切点。

陈明宇 · 发表于 2010-7-18 15:27:23

22# wuyaozhinv 这个方法是最实用的，也是符合机械制图思维习惯的，竟然没加分！挺你~~~~~~~~~

a987lkj · 发表于 2010-7-18 17:36:07

2005llnn · 发表于 2010-7-20 09:08:27

28# 陈明宇
参看2楼、3楼。2楼就是22楼说的做法，3楼是这方法行不通的说明。

jazyxz · 发表于 2010-7-20 12:42:26

关键还是画圆的技巧。

林主0598 · 发表于 2010-7-21 11:03:20

我还是不会画，用哪个版本CAD中的哪个命令，具体操作步骤怎样，希望哪个朋友详细说明一下

for-mar · 发表于 2010-7-21 11:37:25

32# 林主0598
7楼的方法，我用的2007版，用三点画圆命令。
1）第一点，选竖直线上端点；
2）第二点，仅设置切点为对象捕捉，选水平线；
3）第三点，仅设置垂足为对象捕捉，选斜线。

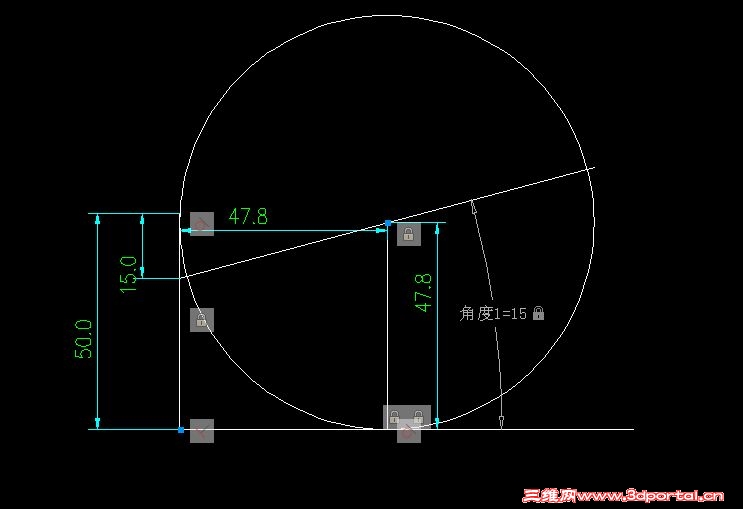

根据切点和垂足的选取位置，能作出竖直线左右两个符合结果的圆，参看24楼的图。

林主0598 · 发表于 2010-7-21 14:07:11

33# for-mar

非常感谢33楼的朋友，谢谢了，终于学到了！！！

10618 · 发表于 2010-7-21 21:30:54

这个我做不出来，进来向大家学习下。

facefly · 发表于 2010-7-29 13:06:24

6楼7楼正解，6楼方法比较好理解，7楼方法值得体会。。。
“两条相互垂直的线和一条斜线，。。。”
应该说：“两条平行线垂直一条直线和一条斜线，。。。。”

facefly · 发表于 2010-7-29 13:13:41

32# 林主0598 ) v8 o. A6 ]8 q; a; Y( x8 g# k9 z
7楼的方法，我用的2007版，用三点画圆命令。
: R* a. [7 l3 _" O1）第一点，选竖直线上端点；
& _: z+ w% L9 U. k2）第二点，仅设置切点为对象捕捉，选水平线；6 w- ]* Q/ g: f5 k/ Z: T
3）第三点，仅设置垂足为对象捕捉，选斜线。; B. z! ~; U$ ?: k$ f% s/ f% {
根据切点和垂足的选取位置 ...
) \$ X* O; Q' p3 ^9 gfor-mar 发表于 2010-7-21 11:37 http://www.3dportal.cn/discuz/images/common/back.gif

第二点第三点用临时捕捉点不是操作更方便！？
Shift+鼠标右键》G 只能选切点
Shift+鼠标右键》P 只能垂足点

不过这只是个人习惯问题了，呵呵

发表于 2010-7-30 09:30:57

37# facefly
楼上功力好深

，关于临时捕捉点这一块，希望楼上可以开一个帖子给大家介绍一下，我相信很多人都会很感兴趣的。

facefly · 发表于 2010-7-30 14:01:45

37# facefly
! q. u5 M( v8 y, l, R* H5 |; r楼上功力好深，关于临时捕捉点这一块，希望楼上可以开一个帖子给大家介绍一下，我相信很多人都会很感兴趣的。
+ F& F- H3 ^3 e, Vfor-mar 发表于 2010-7-30 09:30 http://www.3dportal.cn/discuz/images/common/back.gif

谬赞了！~临时捕捉点也就是Shift+鼠标右键的那个菜单. 个人习惯而已,我的常用捕捉点:圆心,中点,端点.其他的就都用临时的.标顶针数时我才会设成只有圆心捕捉点,这样操作快也不容易出错.

wljailj · 发表于 2010-7-30 17:13:07

37楼的N
今天学到了咯咯

jisx0404 · 发表于 2010-7-31 06:01:33

简单几何问题
连接ab，做ab中垂线和斜线相交点就是

moyihe · 发表于 2010-8-1 17:23:23

受教了，学习一下

moyihe · 发表于 2010-8-1 18:54:49

画圆命令在菜单栏——绘图——圆——相切、相切、相切
6 R( i. m& k$ L# Iwww.3dportal.cn点取左边画圆快捷按钮在命令提示栏是看不到的

ythfy · 发表于 2010-8-1 21:13:40

2楼的好方法,我觉得这种方法简单。

jisx0404 · 发表于 2010-8-3 22:44:33

本帖最后由 jisx0404 于 2010-8-3 22:54 编辑

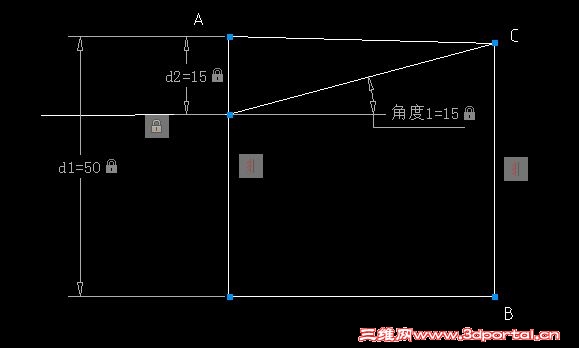

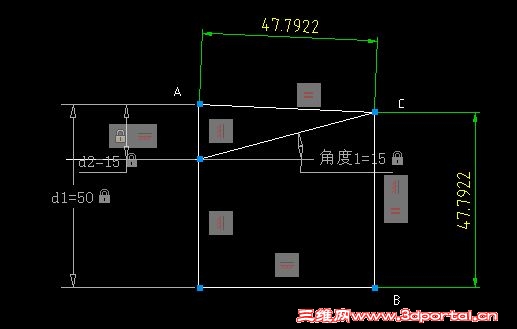

居然有人问我B点

老式面包 · 发表于 2010-8-29 09:39:06

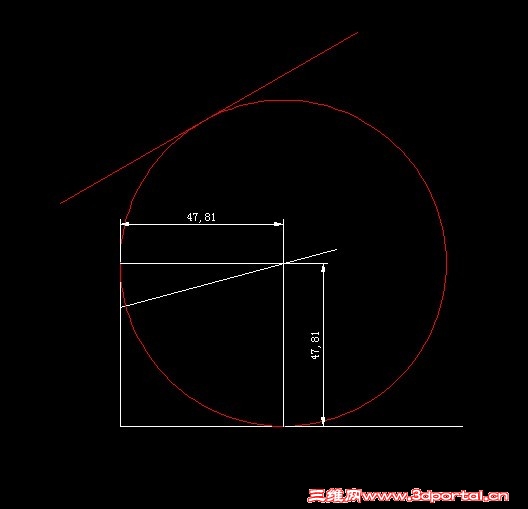

是不是这样

dreamlotus1 · 发表于 2010-8-29 11:08:34

看来大家应该好好补习一下数学啊！加油

zk6957056 · 发表于 2010-8-30 08:18:18

1689143
8 W# c4 {) I' x. _0 ?/ Jwoaishuijia 发表于 2010-7-3 19:38 http://www.3dportal.cn/discuz/images/common/back.gif

新手，完全看不懂。4楼的更加深奥。高手哈，那个真的是CAD软件？怎么那么多工具没见过哈？

DCX001 · 发表于 2010-9-1 16:05:26

受教了！学到了许多以前没注意过的AUTOCAD的许多命令。但是怎么用纯几何的方法画出来呢？
